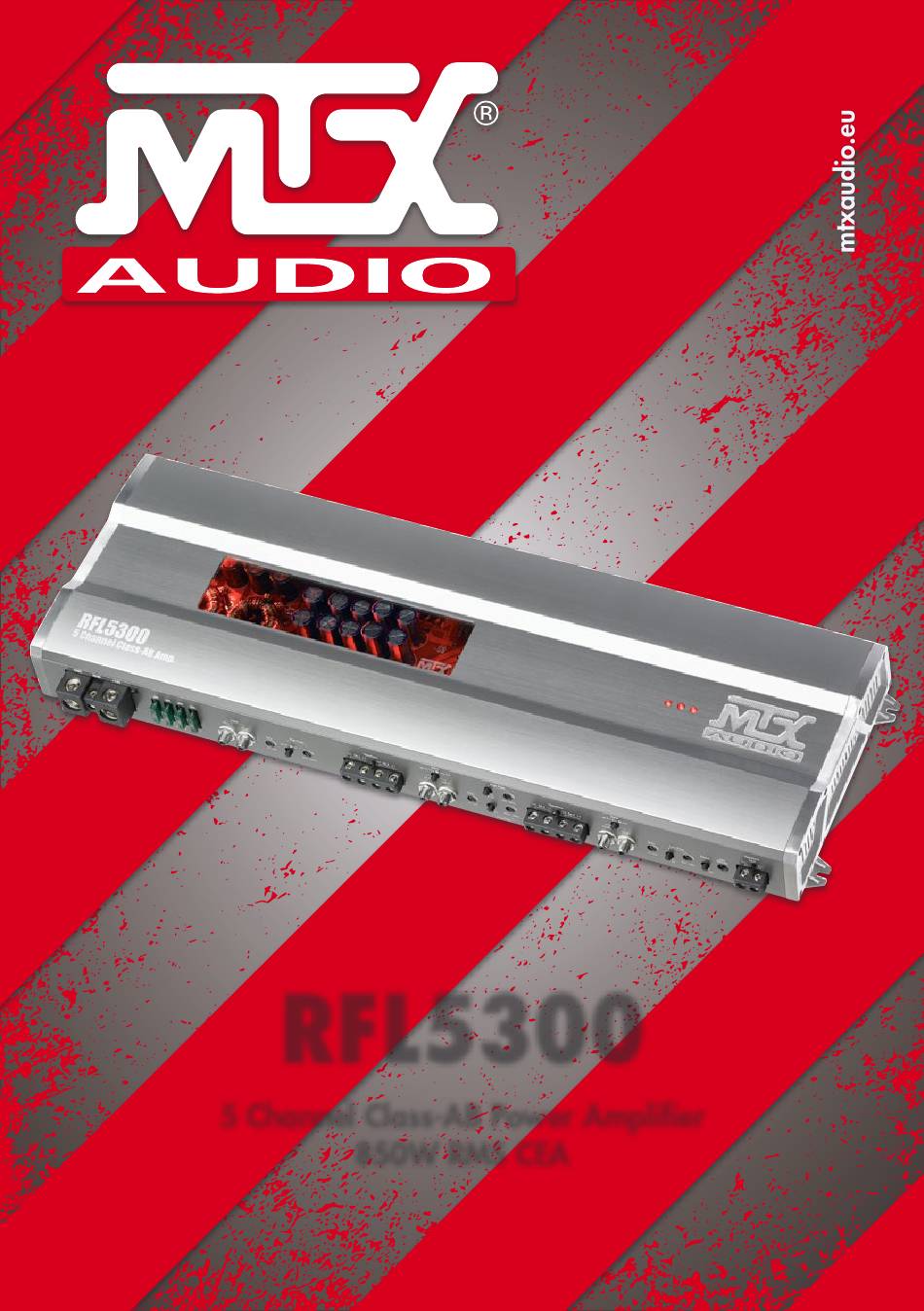

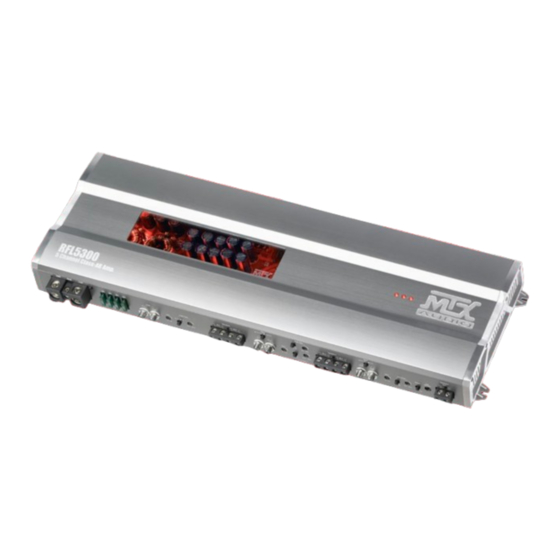

- Page 1 RFL5300 5 Channel Class-AB Power Amplifier 850W RMS CEA...
- Page 2 Thank You ! Thank you for purchasing an MTX Audio High-End amplifier. Proper installation matched with MTX speakers and subwoofers provide superior sound and performance for endless hours of waking the neighbors, slammin’ your friends or flat out stomping wanna-be players.
- Page 3 Controls and Inputs : RCA Inputs - These RCA inputs are used with head units that have RCA or Line level outputs (head units need a minimum level of 200mV output for proper operation of the amplifier). MTX recommends only high quality RCA cables to decrease the possibility of radiated noise entering the system. Gain Control - The gain control matches the input sensitivity of the amplifier to the head unit being used.
- Page 4 MTX recommends using 50mm 2 power wire with the MTX RFL5300 amplifier. Fuses - When fuses blow, replace them with the same value. Never use a higher rated fuse ! Speaker Terminals - Connect speakers to these terminals.
- Page 5 Installation & Mounting : 6. Connect a Remote Turn-on wire from the head unit to the MTX amplifier’s Remote terminal. If the head unit does not have a dedi- cated Remote Turn-on lead, you may connect to the head unit’s Power Antenna lead. 7.
- Page 6 Merci ! Merci d’avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à...
- Page 7 Réglages : Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts . MTX recommande d’utiliser des câbles RCA «twistés» de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
- Page 8 Connexions : Connecteur de masse – C’ e st le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispens- able. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat.
- Page 9 Installation et montage (suite) : 6. Connectez un câble de commande d’allumage et d’ e xtinction de votre source au bornier marqué ”REM” sur l’amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l’arrière de votre source. Il est parfois marqué ”remote” ou ”power antenna”.
- Page 10 Muchas Gracias ! Gracias por elegir el producto MTX para un máximo de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX y conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó. Especificaciones : •...
- Page 11 Entradas y controles : Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan salida de RCA o de línea. Se requiere una fuente de al menos una salida de 200mV para un correcto funcionamiento. El uso de cables trenzados de alta calidad es recomendado para evitar que ruidos entren en el sistema. Control de ganancia - Este control es usado para emparejar la sensibilidad de entrada a la fuente principal que estes usando.
- Page 12 Es también muy importante tener una conexión buena para asegurarnos el máximo rendimiento. Recomendamos usar cable de alimentación de 50mm2 con el amplificador RFL5300. Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor superior.
- Page 13 Instalación y montaje : 6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplificador. Si la fuente no tiene un terminal de remote específico, puedes utilizar la señal de alimentación de la antena de la fuente. 7.
- Page 14 Vielen Dank ! Vielen Dank, dass Sie sich für einen MTX Audio High End Verstärker entschieden haben. Fachmännischer Einbau und eine Kombination mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis. Viel Spass! Technische Daten : • 5-Kanal Class-AB Verstärker •...
- Page 15 Einstellungen und Eingänge : Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel. Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangsspannung Ihres Radios anzupassen.
- Page 16 Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RFL5300 Verstärker einen Kabelquerschnitt von 50mm2. Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem höheren Wert.
- Page 17 Installation & Befestigung : 6. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden. 7. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektronik.
- Page 18 Grazie ! Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed alto- patlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell’artista. Caratteristiche : Amplificatore 5 canali classe A/B •...
- Page 19 Controllo Gain e ingressi RCA : Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E’ raccomandabile usare sorgenti con un livello di uscita minimo di 200mV. L’utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso. Controllo Gain - Si utilizza per armonizzare la sensibiltà...
- Page 20 E’ molto importante anche effettuare connessioni strette e solide per ottenere le massime prestazioni.Per l’alimentazione del modello MTX RFL5300 raccomandiamo cavi di sezione non inferiore a 50mm2.
- Page 21 Installazione e Montaggio : 6. Collega un cavo di accensione dalla sorgente all terminale Remote dell’amplificatore.Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente. 7. Collega i cavi RCA dalla sorgente ai connettori RCA dell’amplificatore. Posiziona i cavi di segnale lontano dai cavi di alimentazione. <Usa cavi di segnale di alta qualità...
- Page 22 Obrigado ! Obrigado por escolher MTX. Uma instalação correcta do amplificador em conjugação com altifalantes e subwoofers MTX, proporciona um som e performance superiores para horas infinitas a “acordar” os seus vizinhos ou a divertir-se com os seus amigos. Parabéns e divirta-se a experimentar a última novidade em audio da MTX! Especificações : •...
- Page 23 Controlos e entradas : Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 200mV. O uso de cabos RCA de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema. Controlo de ganho - Este controlo é...
- Page 24 É também muito importante ter uma conecção de qualidade para a máxima performance. Recomendamos o uso de cabo de 50mm2 com o MTX RFL5300. Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
- Page 25 Instalação & Montagem : 6. Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada. 7. Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplificador MTX. Certifique-se que os cabos passam afastados de cabos de alimentação ou do veículo.
- Page 26 Bedankt ! Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, subwoofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde. Specificaties : •...
- Page 27 Instellingen en ingangen : RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 200mV uit te sturen via de RCA uitgangen. Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een ab- soluut minimum.
- Page 28 Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX RFL5300 versterker een kabel met een minimale dikte van 50mm2.
- Page 29 Installatie en montage : 6. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX versterker, deze draad is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit.
- Page 30 Спасибо ! Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидовать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием с MTX Audio ! Технические...
- Page 31 Входы и управление : Входные разъёмы RCA - Данные входные разъёмы RCA используются с источниками сигнала, у которых имеется RCA или линейные уровни выходных сигналов.(Для надлежащего функционирования усилителя минимальный уровень источника сигнала должен быть 200мВ.) MТХ рекомендует только высококачественный кабель с витыми жилами (например Street- Wires), чтобы...
- Page 32 из-за риска проникновения шумов в аудио систему, вызванного большим потоком тока. Также для более качественной эксплуатации важно прочное и надёжное подсоединение. MTX рекомендует использовать провод размером 50мм2 с усилителем MTX RFL5300. Предохранители: При сгорании предохранителей замените их на аналогичные. Никогда на заменяйте их на предохранители...
- Page 33 Установка и монтаж : 6. Подсоедините дистанционный провод питания от источника сигнала к разъёму Remote на усилителе MTX. Если у источника питания нет вывода дистанционного провода, Вы можете подсоединиться к телескопической антенне с электроприводом. 7. Подсоедините RCA провода от источника сигнала к RCA гнездам Вашего усилителя. Могут использоваться как низкие, так...
- Page 34 Multumesc ! Va multumim pentru achizitionarea unui amplificator audio MTX High-End. Instalarea corectă, impreuna cu difuzoarele și subwoof- erele MTX va vor oferi un sunet si o performanta de exceptie pentru nenumarate ore de trezire a vecinilor. Felicitări și sa vă bucurați de inalta experiența audio cu MTX! Specificatii : •...
- Page 35 Reglaje si intrari : Intrari RCA - Aceste intrari RCA sunt utilizate cu unitati centrale care au iesiri RCA (unitatile centrale au nevoie de un nivel minim de ieșire de 200mV pentru buna funcționare a amplificatorului). MTX recomandă numai cabluri RCA de înaltă calitate, pentru a reduce posibilitatea parazitilor de a intra in sistem. Reglaj volum - Reglajul de volum regleaza sensibilitatea de intrare a amplificatorului in functie de unitatea centrala utilizata.
- Page 36 De asemenea este foarte important sa avem o conexiune bine stransa, sigura, pentru performanta maxima. MTX recomanda utilizarea cablului de alimentare de 50mm2 cu amplificatorul MTX RFL5300. Sigurante - Cand se ard sigurantele, inlocuiti-le cu altele de acelasi amperaj. Nu folositi niciodata o siguranta cu amperaj mai mare! Terminale pentru difuzoare - Conectati difuzoarele la aceste terminale.
- Page 37 Instalarea si montajul : 6.Conectati un fir de Remote/Pornire de la unitatea centrala la terminalul REMOTE al amplificatorului MTX. Daca unitatea centrala nu are un fir dedicat Remote/Pornire, puteti conecta amplificatorul la firul de antena electrica. 7. Conectati cablurile RCA de la unitatea centrala la intrarile RCA ale amplificatorului MTX. Intindeti toate cablurile de semnal cat mai departe de cablurile vehiculului, de calculatoare si de cablul de putere.
- Page 40 MTX is proud to be an American Audio Company since 1971. Designed and Engineered by MTX in Phoenix - AZ, USA. © 2014 Mitek. All rights reserved. MTX is a registered trademark of Mitek. Due to continual product development, all specifications are subject to change without notice.
