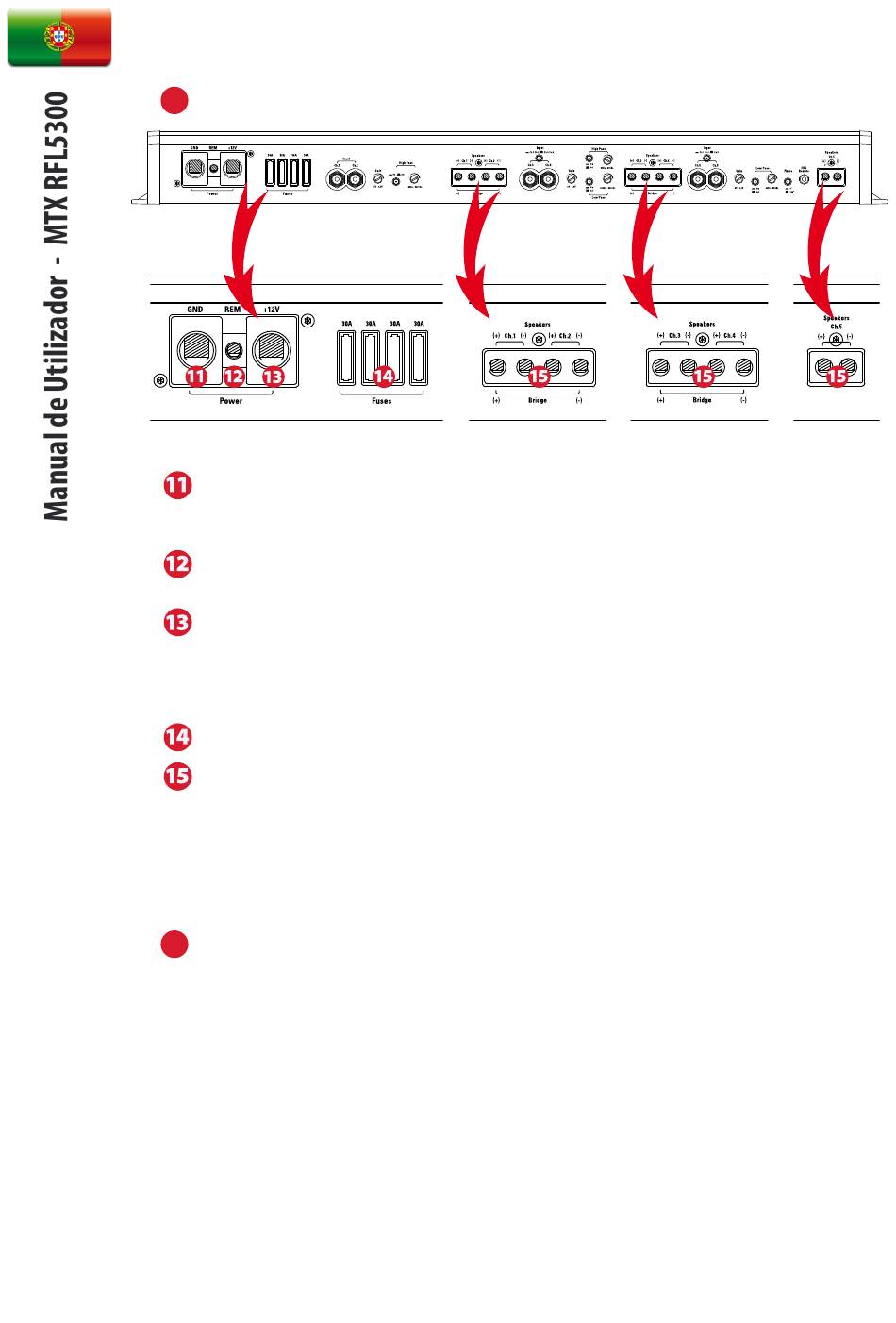

Conexões de alimentação e de altifalantes :
Terminal de massa –Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do
cabo de alimentação deve ser usado para conectar o terminal de massa directamente ao chassis do veículo. Deve remover a tinta da
superfície, expondo o metal limpo onde fizer a ligação de massa.
Terminal remoto – O amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um
fio do auto-rádio "remote" ou "electric antenna".
(+12V) Terminal de Alimentação - Esta é a entrada de potência no amplificador e deve se ligada directamente ao terminal positivo
da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este
cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente fluindo por este cabo pode
induzir ruído para dentro do seu sistema. É também muito importante ter uma conecção de qualidade para a máxima performance.
Recomendamos o uso de cabo de 50mm2 com o MTX RFL5300.
Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
Terminais de altifalantes - Conecte os seus altifalantes a estes terminais. Certifique-se que observa a polaridade ao longo do sistema.
Conecções de fase erradas podem resultar numa perda de graves e/ou pobre qualidade de som em geral.
Modo em ponte : quando optar por este modo de instalação. utilize o terminal esquerdo positivo e o terminal direito negativo.
AVISO: Não utilize o modo bridge (ponte) com uma impedância inferior a 4ohm.
AVISO: Canal 5 é um canal mono e não deve ser utilizado com uma impedância inferior a 2 ohm (neste canal).
Instalação & Montagem :
A MTX recomenda que proceda à instalação do seu novo amplificador através de um agente autorizado MTX.
Qualquer desvio das especificações de instalação recomendadas pode causar prejuízo grave ao amplificador, altifalantes e/ou sistema
eléctrico do veículo. Por favor verifique muito bem as conecções antes de ligar o sistema.
1. Desconecte o terminal negativo da bateria do veículo.
2. Determine o local de montagem do seu amp MTX. Deve haver suficiente fluxo de ar pelo dissipador, para assegurar o arrefecimento.
Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veículo, asim como
tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX.
3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas. Passe pelo
interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria.
Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo.
4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivamente o
risco de graves problemas. Até que todas as conecções estejam completas e verificadas, o quebra circuitos deve estar em Off ou o fusível
fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.
5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o
cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX.
