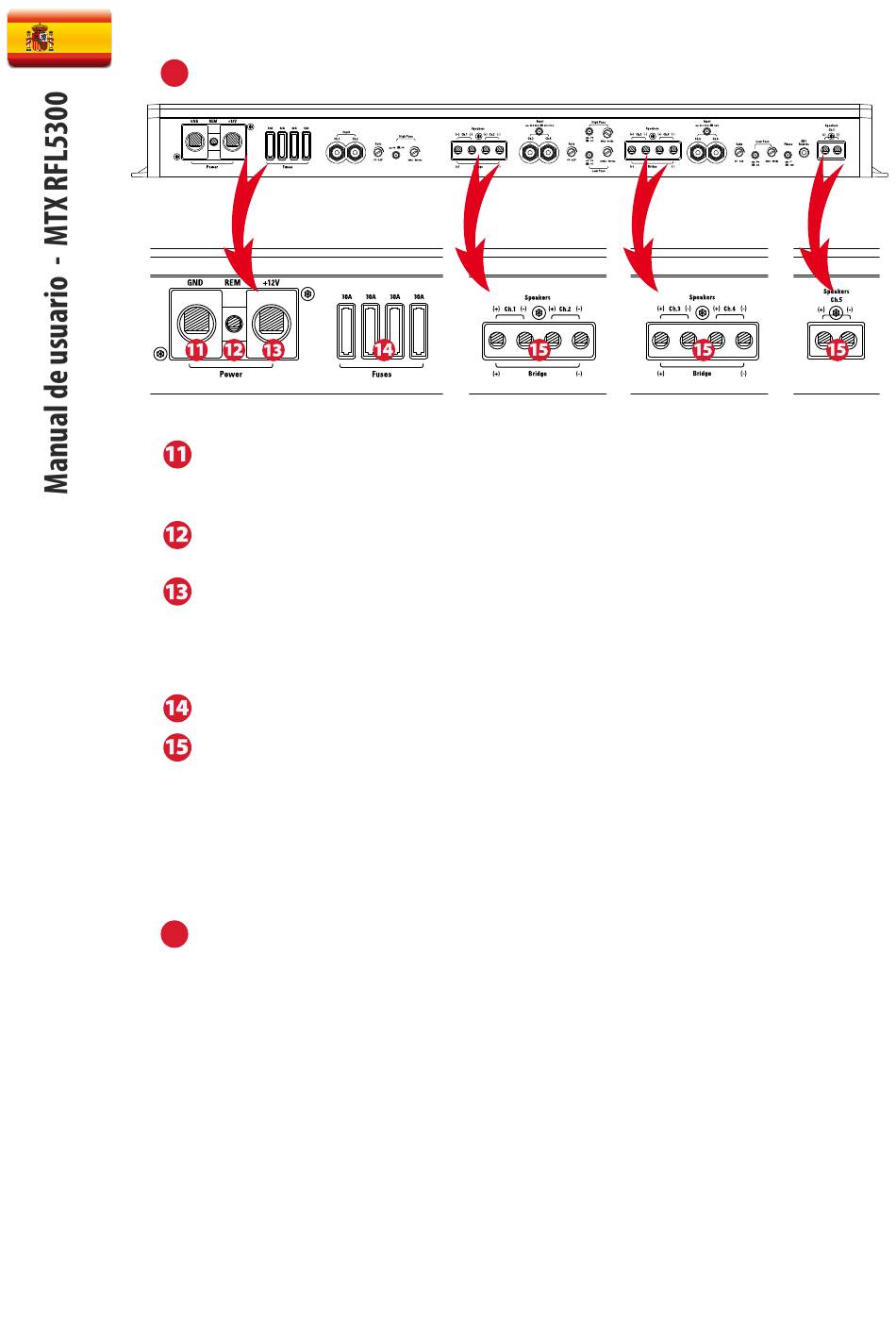

Conexión de altavoces y alimentación :
Terminal de tierra - Una buena toma de tierra es requerida para que el amplificador opere correctamente. Un cable corto de la misma
sección que el (+) debe ser conectado del terminal negativo al chasis del vehículo. Siempre se debe lijar cualquier superficie pintada
donde se vaya a conectar para un buen contacto metálico al chasis.
Terminal remote - El amplificador puede ser encendido aplicándo 12V a este terminal. Normalmente este voltaje es suministrado
desde la fuente mediante un cable etiquetado como "remote" o "antena eléctrica".
(+12) Terminales de alimentación - Esta es la principal entrada de potencia del amplificador y debe ser conectada directamente al
terminal positivo de la batería. Ten cuidado cuando pases este cable por el vehículo. Trata de evitar pasarlo cable por el mismo lado que
los de señal RCA de entrada del amplificador, de antena u otros equipos sensibles ya que la gran corriente que circula por este cable
puede crear ruidos inductivos en nuestro sistema de audio. Es también muy importante tener una conexión buena para asegurarnos el
máximo rendimiento. Recomendamos usar cable de alimentación de 50mm2 con el amplificador RFL5300.
Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor superior.
Terminales de los altavoces - Conecte los altavoces a estos terminales. Observe la polaridad de altavoces en todo el sistema.Una fase
incorrecta puede resultar la pérdida de la respuesta de los graves y / o la mala calidad del sonido en general.
Modo Puente:
Cuando se puentea el amplificador, utilice el terminal positivo a la izquierda y sólo el terminal negativo de la derecha.
Advertencia: No puentear el amplificador con una impedancia inferior a 4 ohmios.
Advertencia: Channel 5 es un canal mono no use una impedancia inferior a 2 ohmios en este canal.
Instalación y montaje :
MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplificador. Cualquier variación de las especifica-
ciones recomendadas en la conexión del amplificador podría dañar seriamente el amplificador, altavoces y/o el sistema eléctrico del
vehículo. Por favor verifica dos veces las conexiones antes de encender el sistema.
1. Desconecta el terminal negativo de la batería del vehículo.
2. Determina el lugar de montaje del amplificador MTX. Recuerda que tiene que haber suficiente ventilación en la parte de los di-
sipadores del amplificador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el
amplificador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas, cables de freno, depósito de gasolina, etc...
están seguros y no interferirán en la instalación.
3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para evitar que el cable se
dañe debido a la superficie afilada del pasamuros. Pasa el cable al interior del vehículo y conéctalo al terminal +BATT del amplificador.
Deja el cable desconectado en la parte de la batería. NOTA: Asegurate de usar la correcta sección de cable para los terminales positivo
y negativo (misma sección)
4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocircuito o accidente.
Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el cable de alimentación
positivo al terminal positivo de la batería.
5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto. Conecta el cable de masa
a este punto y el otro al terminal negativo de alimentación del amplificador MTX.
