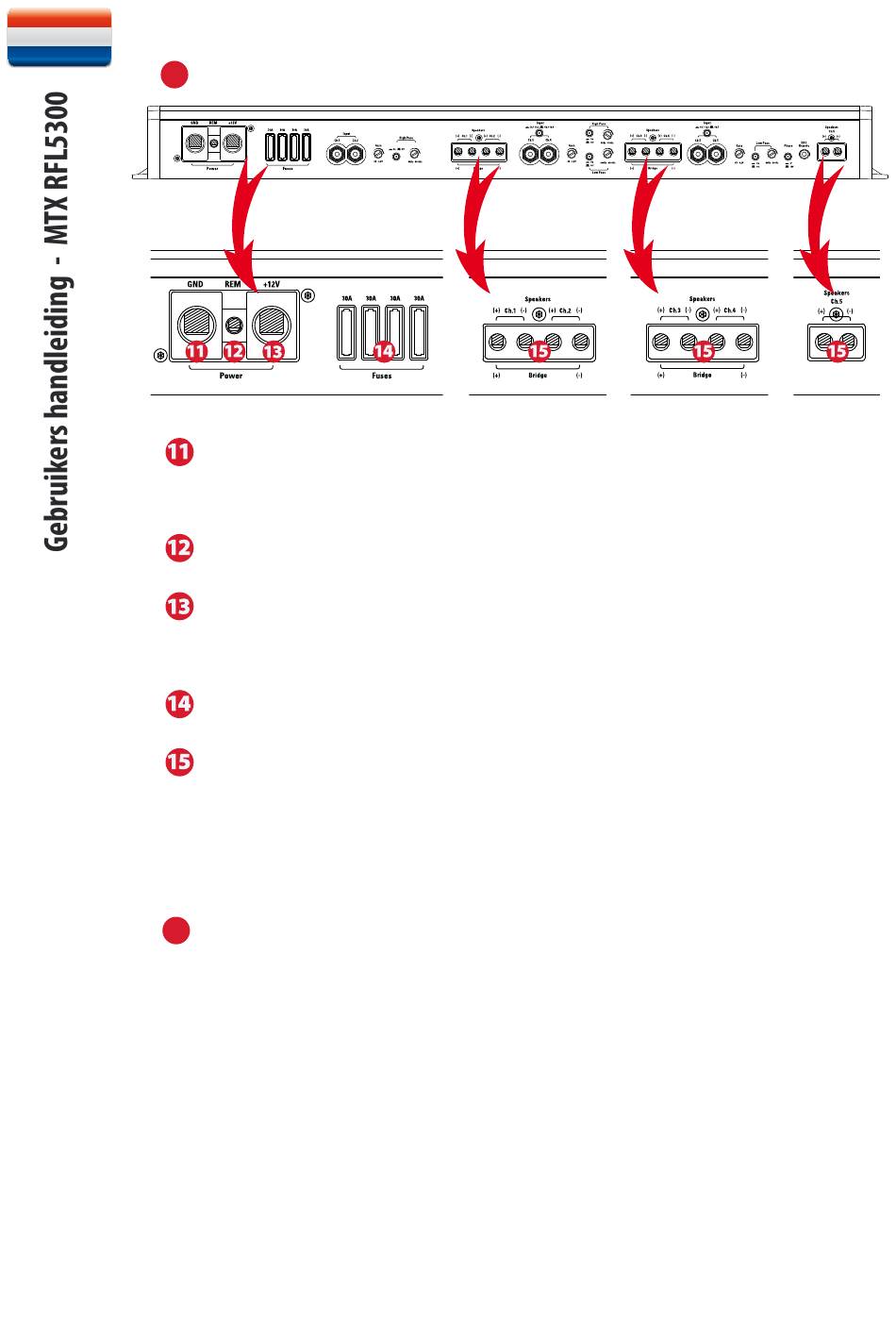

Voeding en luidspreker aansluitingen :
Massa aansluiting – Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met
dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct naar het chassis van de auto. Om
een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar
de massa kabel wordt aangesloten.
Remote aansluiting – De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal
gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.
Voeding aansluiting – Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de positieve accuk-
lem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige
electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX RFL5300
versterker een kabel met een minimale dikte van 50mm2.
Zekeringen - Wanneer een zekering is doorgebrand vervang deze dan door een zekering met dezelfde waarde. Gebruik nooit een
zekering met een hogere waarde.
Luidspreker aansluitingen - Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wanneer luidsprekers
uit fase zijn aangesloten kan dit een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit.
Brug mode : Om de versterker te bruggen dienen de Ch1 (+) en de Ch2 (-) luidspreker uitgangen te worden gebruikt.
Brug mode : Om de versterker te bruggen dienen de Ch3 (+) en de Ch4 (-) luidspreker uitgangen te worden gebruikt.
Belangrijk: brug de versterker niet met een lagere impedantie dan 4 Ohm.
Belangrijk: kanaal 5 is een mono kanaal gebruik een minimale impedantie van 2 Ohm voor dit kanaal.
Installatie en montage :
MTX adviseerd om jou MTX versterker in te laten bouwen door een erkende MTX Dealer. Wanneer de versterker niet volgens
onderstaande gegevens wordt aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het electrische
systeem van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeem aan te schakelen.
1. Koppel de negatieve accuklem los
2. Bepaal waar de MTX versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs het koelprofiel van de
versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven.
Kontroleer voor het boren of er geen brandstofleiding, remleiding, elektrische bedrading of de brandstoftank in de weg zit. Bevestig
de MTX versterker.
3. Trek een plus kabel vanaf de accu naar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel
veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een bestaande kabelgoot lopen door het interieur naar
de MTX versterker en sluit de kabel aan op de +BATT aansluiting. Sluit de kabel nog niet aan op de accu.
Let op : Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.
4. Neem een zekering of circuit breaker op in de plus kabel binnen 40cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat
de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ontstaan. Zorg ervoor dat de zekering niet geplaatst
is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem
van de accu.
5. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa
kabel op het massa punt en aan de GND aansluiting op de MTX versterker.
