4 Description du fonctionnement
4.2

Types de codeur

4.2.1 Détecteurs de proximité
4- Types de codeur 4200 Types de codeur 4.2
4- Détecteurs de proximité
4.2.1.1 Exigences relatives aux détecteurs de proximité
Exigences relatives aux détecteurs de proximité 4-
4.2.2 Codeur incrémental
4- Codeur incrémental
4.2.2.1 Exigences relatives aux codeurs incrémentaux
Exigences relatives aux codeurs incrémentaux 4-
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
4-2
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-Mail : pilz.gmbh@pilz.de
Seuls des détecteurs de proximité de type "pnp" peuvent être utilisés
(contact de travail, connexion au plus).
Les détecteurs de proximité doivent être alimentés en 24 V DC.
Les détecteurs de proximité doivent être montés de sorte qu'au moins
l'un des deux soit toujours activé (signal haut).
Les détecteurs de proximité doivent être montés de telle sorte que
leurs signaux se superposent.

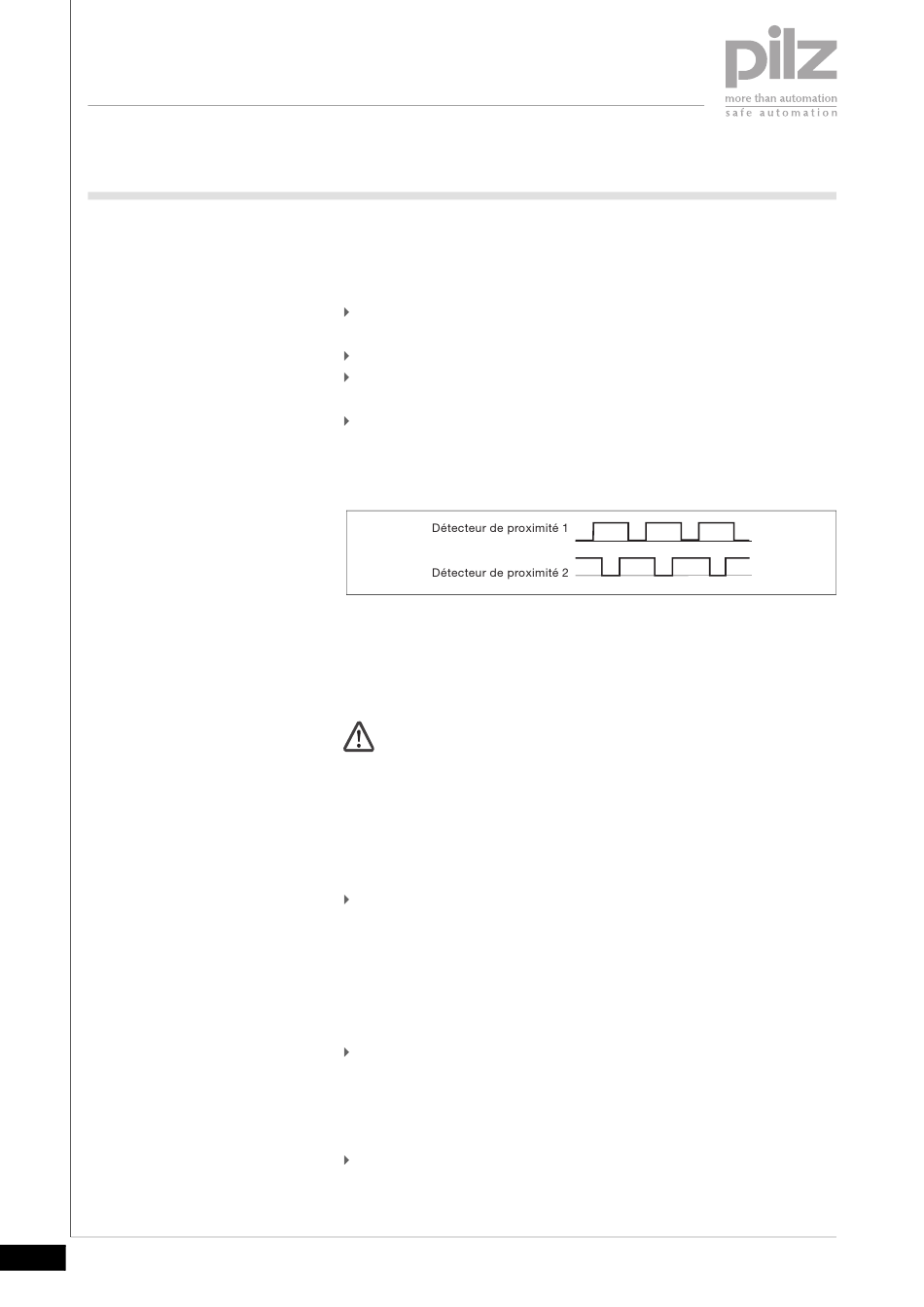

Fig. 4-1: Exemple de signaux des détecteurs de proximité
ATTENTION !
Montez le dispositif de manière à éviter qu'un corps étranger
puisse pénétrer entre le détecteur de proximité et le transmet-
teur de signaux. Un corps étranger pourrait en effet conduire à
une activation permanente d'un des détecteurs de proximité
(signal haut permanent).
Respectez les valeurs des caractéristiques techniques.
Seuls sont autorisés les codeurs incrémentaux avec sortie différentiel-
le de type
– Sin/Cos
– TTL (RS 422)
– HTL (24 V)
Respectez les valeurs des caractéristiques techniques.
