Voyants d'alarme et de mise sous tension
The module régulateur XCL8010 comporte un voyant
d'alarme et un voyant de mise sous tension.

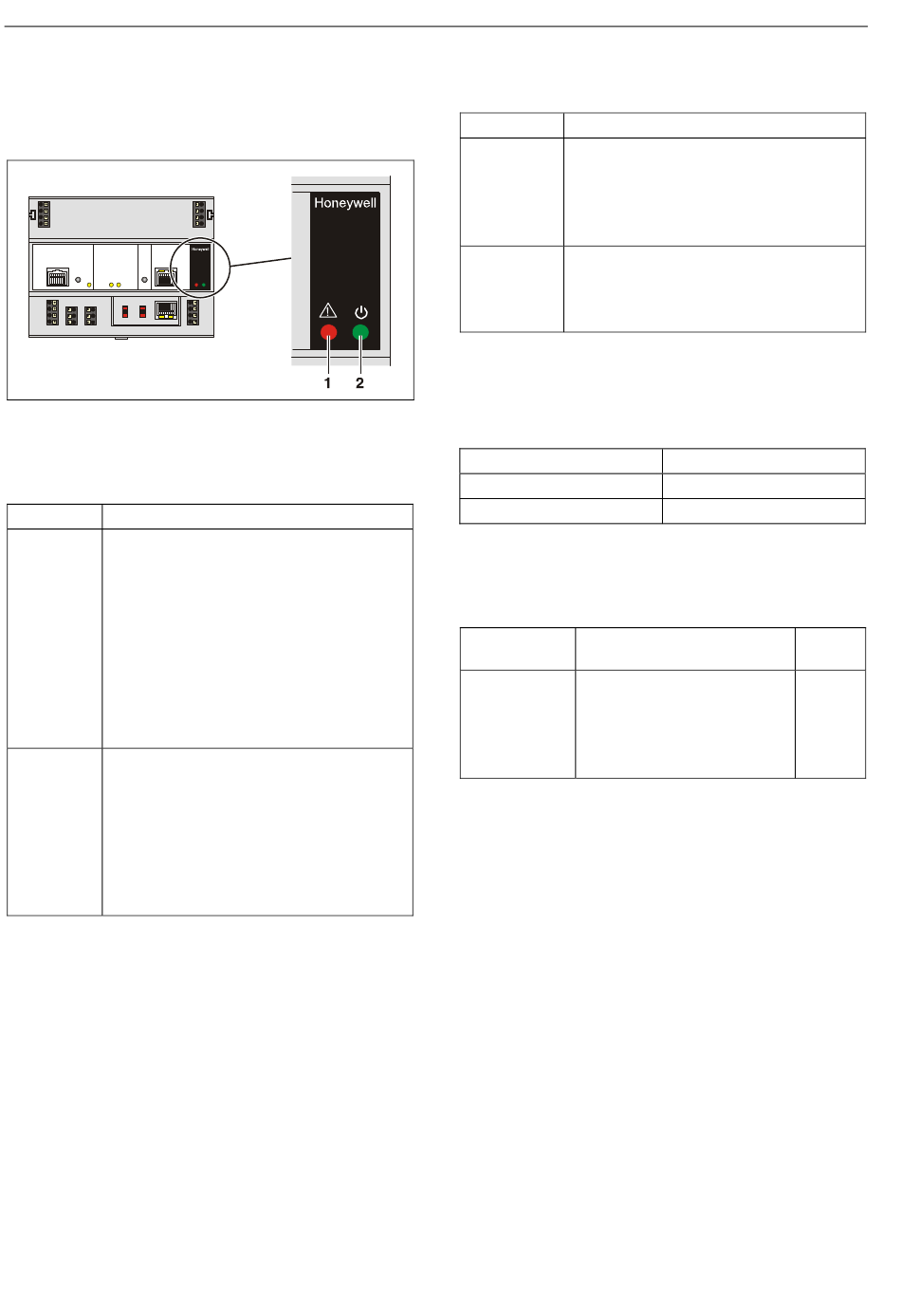

Fig. 53 Voyant d'alarme (1) et voyant de mise sous tension
(2)
Voyant d'alarme (1, rouge)
Eteint
Fonctionnement normal
Allumé
La sortie d'alarme de chien de garde est
activée
Le régulateur a rencontré un problème
matériel
L'application a un défaut
Le régulateur a été mis sous tension sans
application ou l'opérateur a arrêté
manuellement l'application, par exemple à
l'aide de XL-Online.
Dans ce cas, le voyant s'allume 13 minutes
après la mise sous tension sans application
La sortie d'alarme de chien de garde n'a
Clignotant
pas encore été activée alors que le
régulateur a rencontré un problème.
Le régulateur effectue un démarrage à
chaud.
Si le problème persiste, le voyant reste
allumé fixe ; voir ci-dessus.
Voir section "Dépannage" page 70
Tableau 33 Voyant d'alarme du régulateur
FR4B-I003 09R0-FR01
Voyant de mise sous tension (2, vert)
Allumé
Fonctionnement normal
Clignotant
Une ou plusieurs alimentations de tension
internes sont hors des limites admises.
Le régulateur cesse de fonctionner.
►
S'éteint
• L'opérateur a actionné le bouton de
pour un
court instant
• Le régulateur effectue un démarrage à
Tableau 34 Voyant de mise sous tension du régulateur
Chien de garde
Statut du chien de garde
Statut
Défaut (= alarme)
Fonctionnement normal
Tableau 35 Statut du chien de garde 4
Charge admissible du contact normalement fermé
(borne 4)
Par contact
normalement
fermé (borne
4)
Tableau 36 Charge admissible de la borne 4
36
Vérifier le câblage ou voir section
"Dépannage", page 69.
RAZ
chaud
Signal sur la borne 4
24 V
0 V
Charge maxi
19 à 29 VAC
intensité à cos φ ≥ 0.95 :0.5 A,
intensité à cos φ ≥ 0.6 : 0.5 A
19 à 29 VDC
0.5 A résistive ou inductive
Excel 800
Courant
mini
10 mA
