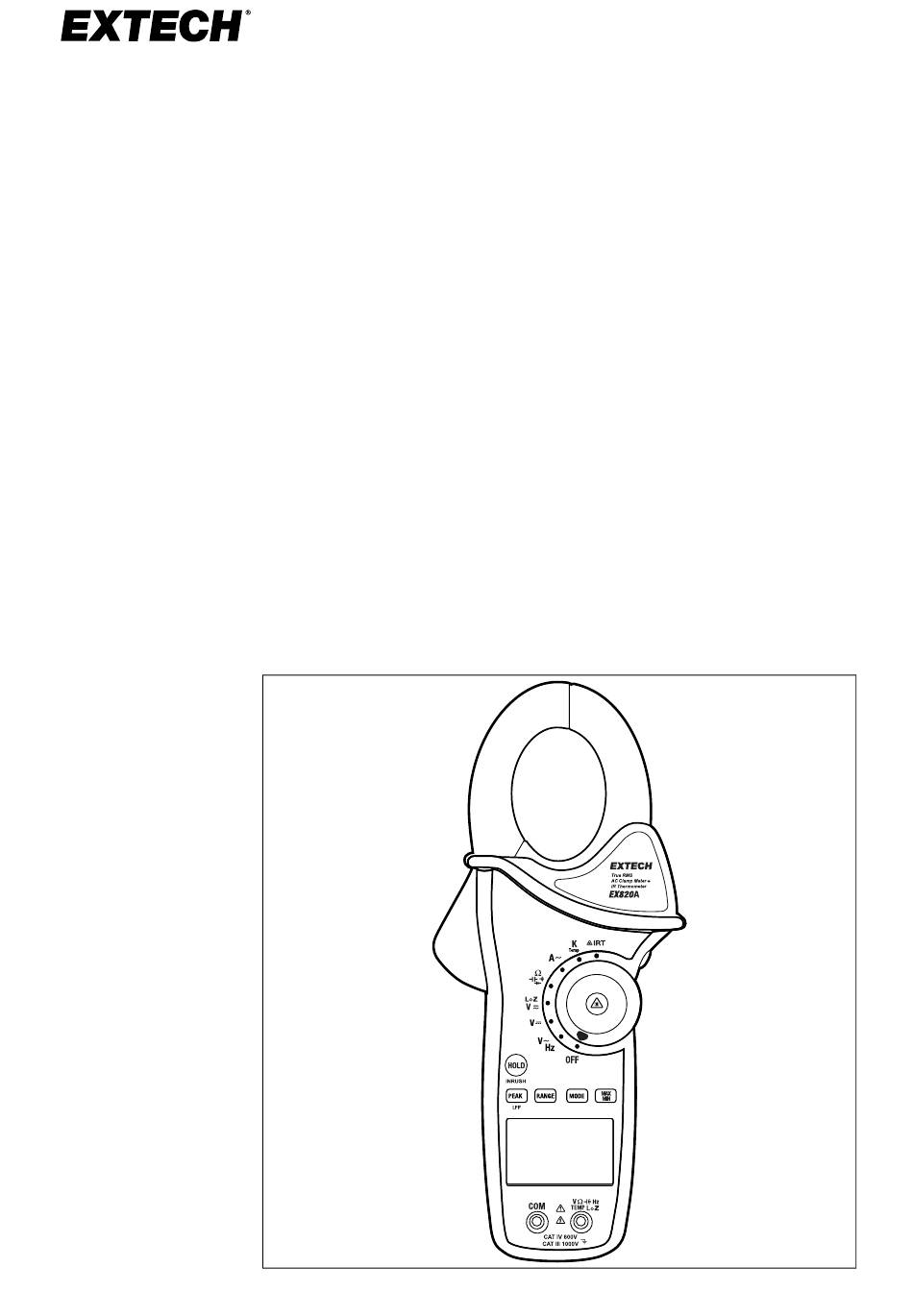

- Page 1 Démarrage rapide Pince ampèremétrique True RMS 1 000 A CA avec thermomètre infrarouge MODÈLE EX820A...
- Page 2 Démarrage rapide (FR) INTRODUCTION L'Extech EX820A mesure les paramètres suivants : courant CA, tension CA/CC, résistance/continuité, capacité, diode, fréquence et température (détection infrarouge et thermocouple de type K). Le boîtier moulé double est conçu pour une utilisation intensive. AVIS DE DOCUMENTATION Ce guide de démarrage rapide est uniquement destiné...
- Page 3 ATTENTION • Retirez toujours les cordons de mesure avant de remplacer la batterie. • Avant d'utiliser l'appareil de mesure, vérifiez l'état des cordons de mesure et de l'appareil de mesure lui-même pour détecter d'éventuels dommages. • Soyez prudent lorsque vous effectuez des mesures si la tension est > 35 V CC ou V CA RMS.
- Page 4 Résistance, capacité, fréquence, diode 250 V CA/CC Thermocouple de type K 60 V CC, 24 V CA DESCRIPTION DE L'APPAREIL DE MESURE Pince ampèremétrique. Déclencheur d'ouverture de la pince. Bouton de rétroéclairage. Commutateur de fonction. Bouton de mesure infrarouge. Boutons de commande. Écran LCD rétroéclairé.
- Page 5 Appuyez brièvement sur ce bouton pour afficher/masquer la va- leur de crête du signal mesuré. Appuyez longuement sur ce bouton pour ajouter ou retirer le filtre passe-bas, afin de mesurer la tension CA. Appuyez brièvement sur ce bouton pour passer à la plage ma- nuelle, puis pour faire défiler les plages disponibles.
- Page 6 Peak Max et Min Lors de la mesure de la tension et du courant, appuyez sur le bou- ton PEAK pour activer la capture de la valeur de crête. L'icône PMAX s'affiche et l'écran affiche le la valeur de crête positive du si- gnal mesuré.
- Page 7 1. Tournez le commutateur de fonction sur la position A. 2. Appuyez sur le déclencheur pour ouvrir les mâchoires. N'enser- rez entièrement qu'un seul conducteur. 3. Relevez la valeur actuelle à l'écran. #NAS100186; r. AE/96726/98047; fr-FR...
- Page 8 MESURES DE TENSION, DE FRÉQUENCE, DE RÉSISTANCE, DE DIODE ET DE CAPACITÉ Ces mesures s'effectuent en plaçant les cordons de mesure « sur » l'appareil ou le circuit testé (en parallèle). AVERTISSEMENT Risque d'électrocution. Les circuits CA/CC haute tension sont extrêmement dangereux et doivent être mesurés avec grande précaution.
- Page 9 #NAS100186; r. AE/96726/98047; fr-FR...
- Page 10 MESURES DE TEMPÉRATURE IR ATTENTION Ne regardez pas directement le laser ou ne le dirigez pas vers les yeux. 1. Réglez le commutateur de fonction sur la position IRT. 2. Maintenez le bouton laser enfoncé et pointez le laser vers une surface.
- Page 11 MESURES DE TEMPÉRATURE DE TYPE K ATTENTION le thermocouple fourni est prévu pour 250 ℃ (482 ℉) maximum. 1. Tournez le commutateur de fonction sur la position K TEMP. Ap- puyez sur MODE pour sélectionner °F ou °C. 2. Insérez la sonde de température dans les prises des cordons de mesure en respectant la polarité.
- Page 12 SPÉCIFICATIONS DE BASE Pour obtenir les spécifications complètes, téléchargez le manuel d'utilisation. Affichage Écran LCD rétroéclairé avec indicateurs multifonctions Indication de dépas- Affichage OL sement de plage Alimentation sur Pile 9 V piles Température de 0 à 50 ℃ (32 à 122 ℉) service 80 % HR max.
- Page 13 Retours (RMA) : https://customer.flir.com/Home GARANTIE Teledyne FLIR garantit que cet instrument de la marque Extech ne présente aucun défaut matériel ou de main-d'œuvre pendant deux ans à partir de la date d'expédition. Pour consulter l'intégralité des conditions de garantie, rendez-vous sur le site d'assistance en suivant le lien ci-dessous.
- Page 14 #NAS100186; r. AE/96726/98047; fr-FR...
- Page 16 Démarrage rapide last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2024, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
