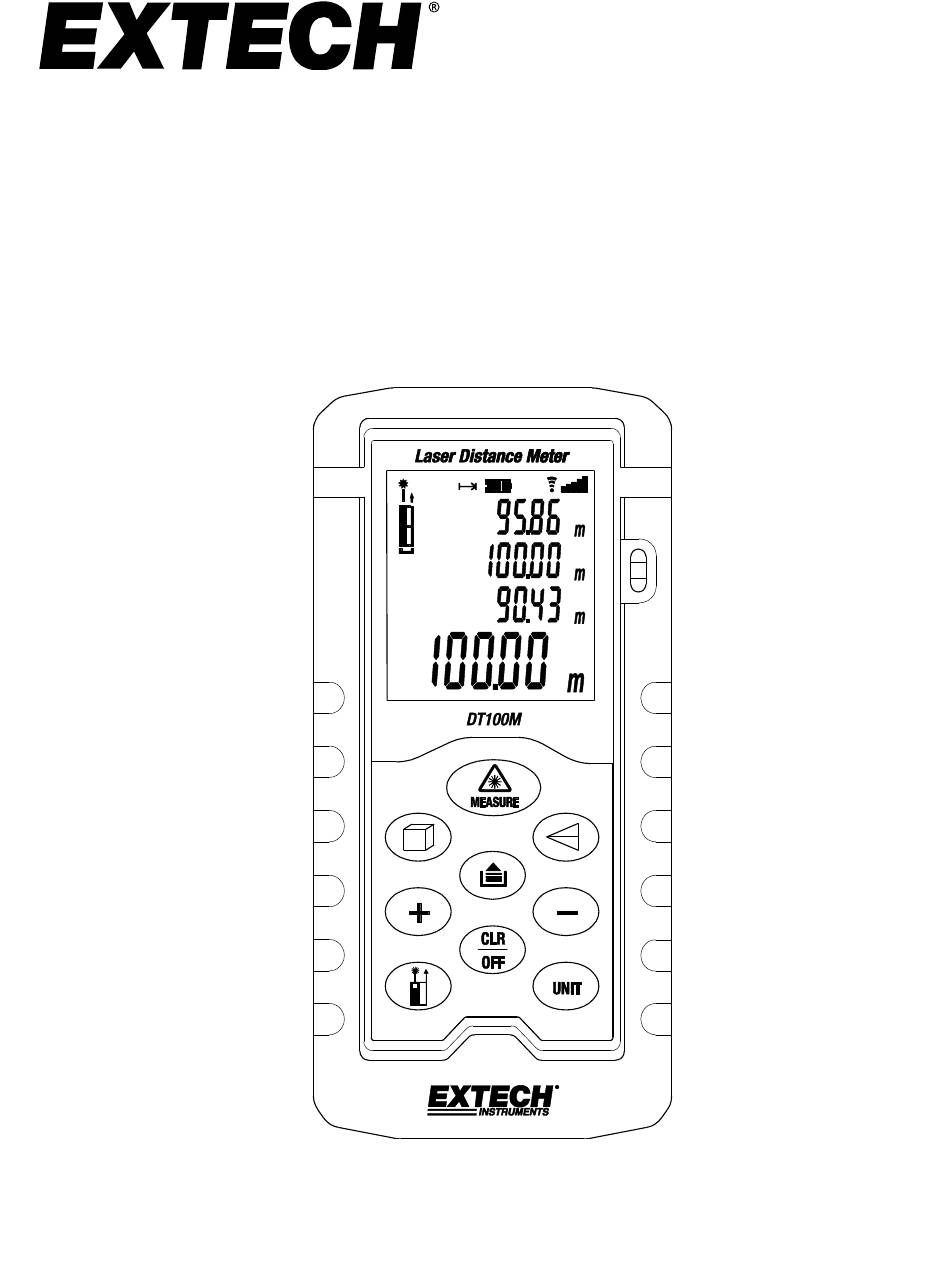

- Page 1 MODE D'EMPLOI Télémètre laser MODÈLES DT40M, DT60M et DT100M...
-
Page 2: Table Des Matières
Table des matières Présentation ................ 3 Consignes de sécurité ............3 Descriptions ................ 4 Préparation des mesures ............ 6 Menu de programmation ............. 8 Mesures de distances............9 Mesures de surfaces ............12 Mesures de volumes ............13 Mesures indirectes (pythagoriques) ........15 Enregistreur de données 20 points ........ -
Page 3: Présentation
Nous vous remercions d'avoir choisi le télémètre laser Extech. Cet appareil mes ure la distance jusqu'à 40 m (131,2 ') pour le DT40M, 60 m (197 ') pour le DT60 M, ou 100 m (328,1 ') pour le DT100M et calcule les mesures de surface, de vol ume et indirectes en utilisant le Théorème de Pythagore (a... -
Page 4: Descriptions

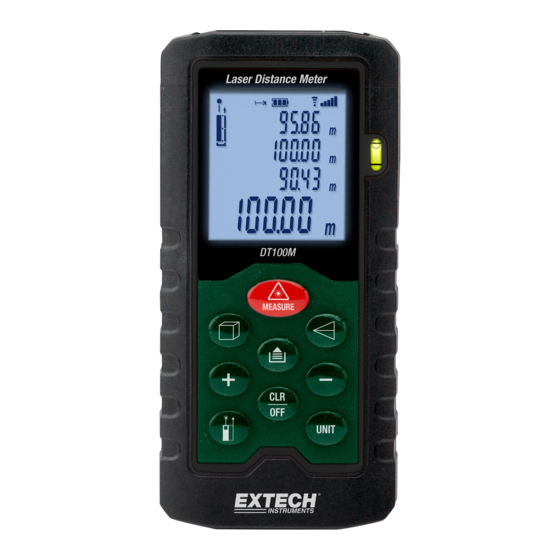

Descriptions Appareil de mesure 1. Zone d'affichage LCD 2. Clavier 3. Niveau 4. Pointeur laser 5. Faisceau du capteur Remarque : compartiment des piles à l'arrière du télémètre Description de l'affichage 1. Bip activé 2. État des piles 3. Icône de données stockées 4. -
Page 5: Description Du Clavier
Description du clavier Appui long : mise sous tension Appui bref : active le laser (peut être réglé sur MARCHE par défaut) Appui bref : mesure de distance simple Appui long : mode de mesure continu Appui bref : mode enregistreur de données (appuyez sur CLR pour quitter) Appui long : ouvre le menu du programme Appui bref : efface l'affichage ;... -
Page 6: Préparation Des Mesures
Préparation des mesures Remarques relatives aux mesures 1. Pour obtenir les meilleurs résultats, choisissez une cible plate, dure et lisse 2. Utilisez une section en carton ou matériau similaire si la taille de la cible doit être augmentée 3. Pour les mesures de distance, cet appareil fonctionne le mieux à... -
Page 7: Surfaces Cibles
Surfaces cibles Des erreurs de mesure peuvent se produire lors de la mesure en direction de liquides incolores (par exemple, de l'eau), de verres exempts de poussière, de la styromousse ou de surfaces semi- perméables similaires. Viser des surfaces à haute brillance peut dévier le faisceau laser et entraîner des erreurs de mesure. -
Page 8: Menu De Programmation
• En mode supérieur (2), la mesure affichée représentera la distance entre le haut du télémètre et la cible. • En mode inférieur (1), la mesure affichée représentera la distance entre le bas du télémètre et la cible. C'est le mode par défaut. -
Page 9: Mesures De Distances
brièvement Appuyez sur la touche MEAS pour CAL. 0 décaler l'affichage de ± 0,3" (± 7 mm) brièvement Appuyez sur la touche MEAS pour marche/aRRÊT activer/désactiver le bipeur par défaut. brièvement Appuyez sur la touche MEAS pour Marche/aRRÊT activer/désactiver le rétroéclairage par défaut. - - - - Mode non utilisé... - Page 10 distances les plus courtes et les plus longues à partir d'un point donné. Le télémètre peut être déplacé vers différentes cibles pendant que l'affichage principal (en bas) se met à jour avec chaque nouvelle mesure. Les valeurs MIN et MAX sont affichées dynamiquement dans les affichages auxiliaires au-dessus de l'affichage principal.
-
Page 11: Ajouter/Soustraire Des Mesures De Distances
7. Pour arrêter la mesure, appuyez brièvement sur MESURER. Utilisez la touche CLR pour supprimer les affichages de mesure. 8. Notez que le télémètre bascule vers le mode de fonctionnement normal après env. 100 mesures en mode continu. Ajouter/soustraire des mesures de distances Pour afficher la somme ou la différence de deux mesures de distances : 1. -
Page 12: Mesures De Surfaces
dans l'affichage principal) vers la ligne d'affichage auxiliaire 2, pour des opérations supplémentaires d'ajout/soustraction. 9. Appuyez sur CLR pour quitter ce mode ou mettre le télémètre hors tension. Mesures de surfaces Calculs de surfaces Calcul de la surface d'une pièce : 1. -
Page 13: Mesures De Volumes
8. Appuyez sur MESURER pour effectuer la mesure de la largeur de la pièce. 9. Les lignes d'affichage auxiliaires 1 et 2 montreront maintenant la longueur et la largeur. L'affichage principal montrera la surface (en pi ou m Notez que le pointeur laser s'éteint automatiquement si l'on prend trop de temps entre les étapes. - Page 14 Appuyez fermement sur la touche et appuyez sur la touche fermement deux fois. Une forme de cube apparaîtra avec sa longueur clignotante indiquant qu'une mesure de longueur doit être effectuée. Appuyez sur MESURER pour activer le laser, s'il n'est pas déjà...
-
Page 15: Ajouter/Soustraire Des Mesures De Volumes
Ajouter/soustraire des mesures de volumes Après avoir terminé un calcul du volume (voir la section précédente), avec les résultats affichés, appuyez brièvement sur la touche (+) pour le mode « somme » ou la touche (-) pour le mode « différence ». Effectuez un autre calcul de volume comme expliqué... - Page 16 Appuyez sur MESURER pour activer le laser, s'il n'est pas déjà activé. Du point X exactement, orientez l'instrument vers le point 1 et appuyez sur MESURER. La première mesure est maintenant terminée et la ligne inférieure du triangle rectangle commencera à clignoter. Appuyez sur MESURER pour activer le laser, s'il n'est pas déjà...
- Page 17 2. Appuyez sur la touche deux fois. L'icône du double triangle apparaîtra avec sa ligne diagonale supérieure clignotante. Appuyez sur MESURER pour activer le laser, s'il n'est pas déjà activé. À partir du point X, mesurez la ligne « a ». Pointez l'instrument vers le haut de l'élément et appuyez sur MESURER.
-
Page 18: Calcul Pythagorique Double (Hauteur Partielle)
Calcul pythagorique double (hauteur partielle) Cet appareil peut mesurer la hauteur la hauteur « d » en prenant trois mesures. La première mesure est la ligne « a ». La deuxième mesure est la ligne « b ». La troisième mesure est une ligne horizontale «... -
Page 19: Enregistreur De Données 20 Points
Enregistreur de données 20 points Cet appareil stocke jusqu'à vingt (20) mesures en mémoire. 1. Effectuez une mesure comme décrit précédemment. La mesure sera automatiquement stockée dans l'emplacement mémoire 20. 2. Effectuez une autre mesure, la mesure qui a été stockée précédemment dans l'emplacement mémoire 20, descendra vers l'emplacement 19 et la nouvelle mesure sera stockée dans l'emplacement 20. -
Page 20: Maintenance
Maintenance AVERTISSEMENT : Ne faites pas fonctionner le télémètre jusqu'à ce que le couvercle du compartiment des piles soit en place et bien fixé. Cet instrument est conçu pour fournir des années de service fiable, si les instructions d'entretien suivantes sont effectuées : 1. -
Page 21: Installation/Remplacement Des Piles
Installation/remplacement des piles Lorsque le symbole de piles faibles apparaît sur l'affichage ou lorsque l'affichage ne s'allume pas, remplacez les piles. 1. Mettez hors tension avant de remplacer les piles. 2. Ouvrez le compartiment arrière des piles. 3. Remplacez les deux (2) piles « AAA » en respectant la polarité appropriée. -
Page 22: Afficher Les Codes D'erreur
Afficher les codes d'erreur Pour toute erreur, mettez-le hors et sous tension pour voir si l'erreur s'efface. Si l'erreur persiste après plusieurs mises hors et sous tension, reportez-vous aux informations ci-dessous. Affichage Motif Action requise Erreur de calcul Nouvel essai Réception d'un signal faible Utiliser une plaque Temporisation de mesure... -
Page 23: Spécifications
Spécifications Caractéristiques générales Affichage LCD multifonctions rétroéclairé à 5 chiffres (99999) Diode laser Laser rouge de classe 2 (longueur d'onde : 635 nm) Piles Deux (2) piles alcalines « AAA » Durée de vie des piles 5 000 mesures (environ) Rétroéclairage APO Après 15 secondes Laser APO... -
Page 24: Caractéristiques Techniques
Caractéristiques techniques Portées de distances DT40M : 0,05 ~ 40 m (2 ” ~ 131,2 ’) DT60M : 0,05 ~ 60 m (2 ” ~ 197 ’) DT100M : 0,05 ~ 100 m (2 ” ~ 328,1 ’) Portée de calcul de... -
Page 25: Garantie De Deux Ans
Garantie de deux ans Teledyne FLIR LLC garantit que cet instrument de la marque Extech est exe mpt de défauts de pièces et de fabrication pendant deux ans à compter de l a date d'expédition (une garantie limitée de six mois s'applique aux capteurs et aux câbles).
