Manuel d'utilisation


Télémètre laser

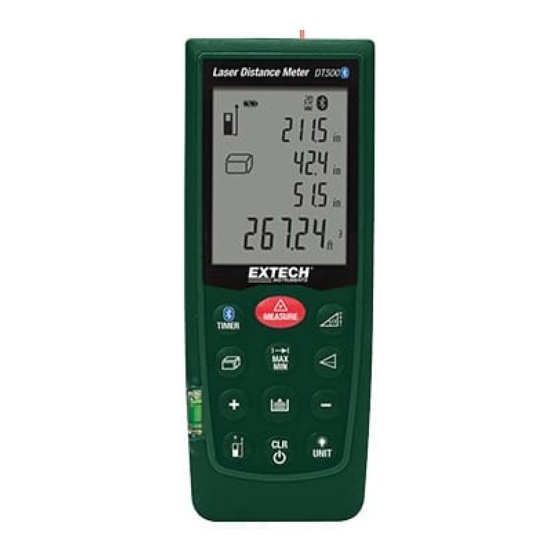

Extech DT500


Publicité

Table des Matières
loading

Manuels Connexes pour Extech DT500

Sommaire des Matières pour Extech DT500

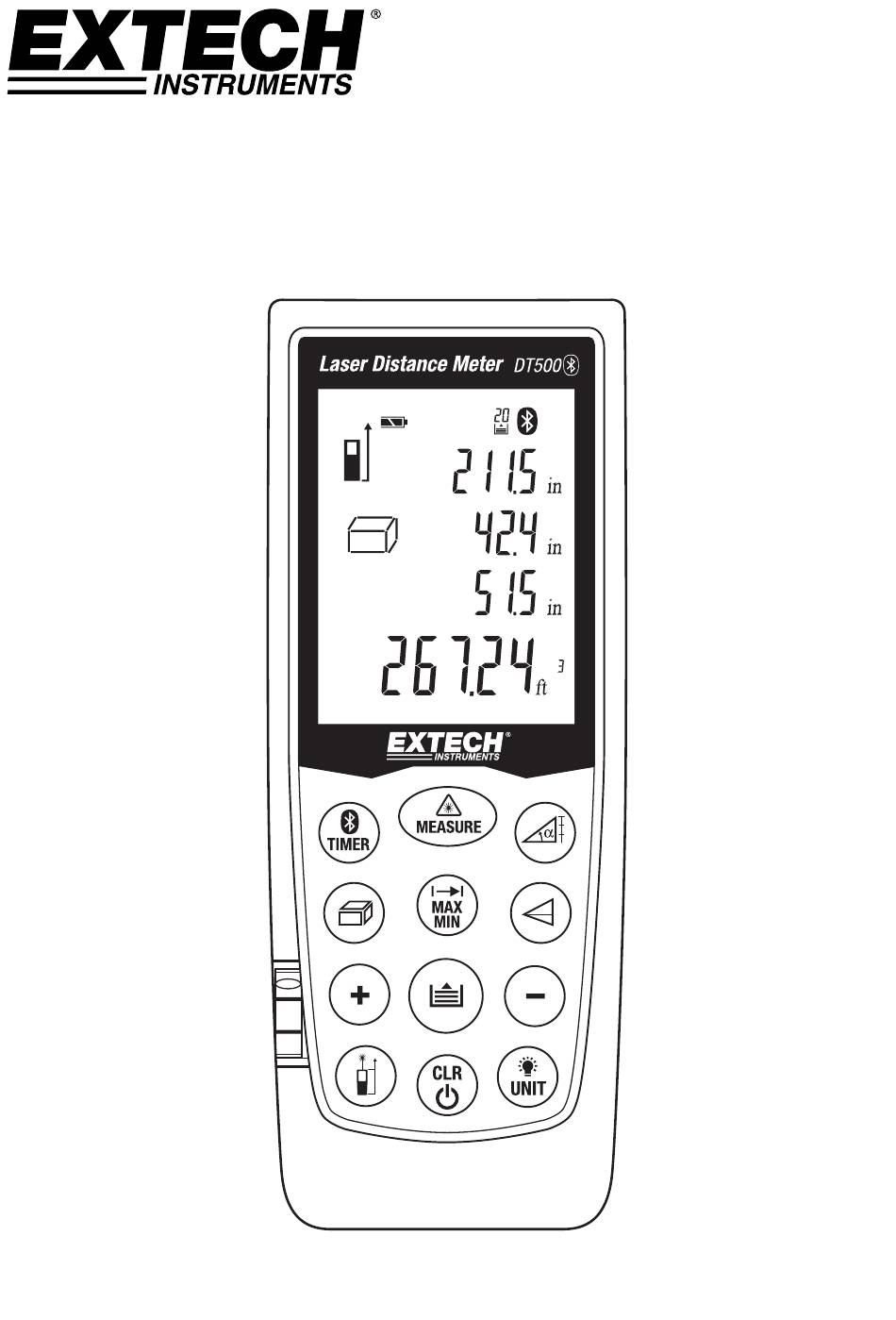

  • Page 1 Manuel d’utilisation      Télémètre laser    Extech DT500   ...

  • Page 2: Présentation

    Classification du laser (Classe 2)  Le modèle DT500 produit un rayon laser de classe 2 visible depuis la  partie supérieure de l’appareil. Ne fixez pas directement le rayon laser  et ne le dirigez pas vers les yeux d'une personne. La protection des yeux    est normalement automatique (« réflexe de clignement », par exemple). Avertissement : Ne fixez pas directement  le rayon laser avec des aides  optiques telles que des jumelles ou des lunettes. Cela peut constituer un    risque.   Utilisations autorisées   Mesure de distances   Calcul de superficies et de volumes    Utilisations interdites   Dépassement des limites de mesure spécifiées   Compromission ou désactivation des systèmes de sécurité intégrés à l’appareil.   Retrait des étiquettes de risque ou d'explication apposées sur l'appareil.   Modification ou conversion de l'appareil   Utilisation d’accessoires non fournis par le fabricant   Utilisation sur un échafaudage ou des échelles sans mesures de sécurité appropriées   Mesure à proximité de machines en service ou de pièces d’installations de machines non  protégées   Pointage de l'appareil dans la direction des rayons du soleil   Mesures à l’extérieur ou sur la route, à proximité de sites de construction, etc. sans  précautions adéquates  DT500-fr-FR_v1.5 7/16...

  • Page 3: Composants De L'appareil

    Composants de l’appareil  Panneau avant  1. Écran LCD  2. Clavier  3. Niveau  4. Touche Mesure  5. Pointeur laser  6. Faisceau du capteur               Panneau arrière  Étiquette d’avertissement au laser  Loquet du compartiment à piles  Compartiment à piles  Support de positionnement   Trépied                  DT500-fr-FR_v1.5 7/16...

  • Page 4: Description De L'écran

    Description de l’écran  Laser en mode continu activé  Niveau de référence ‐ avant  Niveau de référence ‐ arrière  Niveau de référence ‐ trépied  Niveau de référence – embout  Fonctions de mesures de superficie/volume  Fonctions de mesures indirectes variables :   Mesure de Pythagore simple   Mesure de Pythagore double   Mesure de Pythagore double (Hauteur partielle)   Mesure d’inclinaison   Fonction de piquetage  État des piles  Mesure de distance unique   Mesure en continu et valeurs maximales/minimales (MAX‐MIN)   Message d’erreur de l’appareil  Mémoire  Icône Bluetooth  Durée  Inclinaison  Ligne d’affichage 1  Ligne d’affichage 2  Ligne d’affichage 3  Ligne d'affichage 4 (Ligne de résumé)               DT500-fr-FR_v1.5 7/16...

  • Page 5: Description Du Clavier

    Description du clavier     Bluetooth / Bouton minuterie  Power ON / bouton de mesure / Laser on‐off      Bouton Inclinaison/Piquetage      Bouton Superficie‐Volume    Bouton de mesure MAX‐MIN unique/en continu    Bouton de mesure indirecte      Ajouter Bouton     Bouton Enregistrement‐Rappel  bouton Soustraire    Bouton de référence de mesure    Bouton de mise hors tension/CLEAR    Bouton Rétro‐éclairage/Unité        Remarque: Une touche de mesure est également situé sur le côté droit de l'instrument    DT500-fr-FR_v1.5 7/16...

  • Page 6: Prises De Mesure : Facteurs À Prendre En Compte

      bouton CLR et maintenez‐le enfoncé pour mettre hors tension l’appareil manuellement. 2. Appuyez sur le bouton CLR pour annuler la dernière action exécutée ou pour supprimer les    données qui s’affichent sur l’écran. 3. Appuyez simultanément sur les boutons CLR et mesurer lorsque l’appareil est en mode  Enregistrement pour supprimer les données stockées en mémoire.  4. Appuyez sur le bouton Unité   et maintenez‐le enfoncé pour changer l’unité de mesure (ft  = pied, in = pouce, m = mètre et ‘  “ (pieds et pouces).  5. Appuyez sur le bouton Unité rapidement pour activer ou désactiver le rétro‐éclairage.    6. Sélectionnez la référence de distance  supérieure ou inférieure à l’aide du bouton .   En mode Supérieur (2), la lecture affichée représente la distance entre la partie  supérieure de l’appareil et la cible.   En mode Inférieur (1), la lecture affichée représente la distance entre la base de    l’appareil et la cible. Il s’agit du mode par défaut.  Pour la mesure d'un trépied, coin ou le bord, se reporter aux sections Trépied et  positionnement Bracket.                DT500-fr-FR_v1.5 7/16...

  • Page 7: Mesure De Distance Unique

    Chaque pression exercée ultérieurement sur le bouton MEAS permet une nouvelle prise de  mesure de distance.  Mettez le mode continu ON / OFF en appuyant sur le bouton MEAS pendant 3 secondes.  Mode « Tracking » (Suivi)  MAX‐MIN en continu    de mesure    Ce mode de fonctionnement est utile pour déterminer les distances les plus grandes et les plus  petites à partir d'un point précis. L’appareil peut être déplacé et orienté vers diverses cibles  pendant que l’écran exécute une mise à jour toutes les demi‐secondes sur la troisième ligne  d’affichage. Les valeurs minimales (MIN) et maximales (MAX) s’affichent de manière dynamique    sur la première et la deuxième ligne d’affichage. Appuyez sur le bouton MEAS  pour mettre l'appareil sous tension.  Appuyez sur le bouton MAX/MIN et maintenez‐le enfoncé pendant 3 secondes pour initier  une session de mesure en continu. L’appareil émet un signal sonore, le pointeur laser reste  en mode Continu  et l’icône d’affichage en continu du laser s’affiche (tel qu’illustré dans la    section Description de l’écran dans le présent manuel). L’appareil émet un signal sonore à chaque nouvelle mise à jour de mesure (env. toutes les  demi‐secondes).  La lecture MIN s’affiche et est mise à jour chaque fois qu’une lecture inférieure (inférieure à  la lecture affichée  actuellement) est relevée.  La mesure MAX s’affiche et  est mise à jour chaque fois  qu'une lecture supérieure est  relevée.  La lecture réelle s’affiche sur  la ligne d’affichage  inférieure.  Appuyez un court instant sur le bouton MEAS pour quitter ce mode de fonctionnement.  Remarque : l'appareil quitte le mode de fonctionnement normal après environ 100 mesures    en mode continu.   DT500-fr-FR_v1.5 7/16...

  • Page 8: Ajout/Soustraction De Mesures

      Appuyez sur le bouton CLR pour annuler la dernière étape.  Appuyez sur MAX/MIN pour retourner à la mesure de distance unique.  Calcul des superficies  Le télémètre DT500 permet à l'utilisateur de calculer la superficie d'une pièce.  Appuyez sur le bouton MEAS pour mettre l'appareil sous tension, puis patientez plusieurs secondes. Le  pointeur laser s’activera.  Appuyez fermement sur le bouton   une fois.   Un parallélogramme s’affiche et sa longueur clignote  indiquant qu’une mesure  de la longueur doit être prise.  Dirigez l’appareil et appuyez sur MEAS pour prendre la mesure de la longueur de la pièce.  Appuyez à nouveau sur MEAS pour réactiver le pointeur laser.  Le parallélogramme s’affiche à présent et sa largeur clignote   indiquant qu’une  mesure de la largeur doit être prise.  Appuyez sur MEAS pour prendre la mesure de la largeur de la pièce.  Les lignes 1, 2 et 4 affichent à présent la longueur, la largeur et la superficie (en pied carré    ou m ) respectivement.  Remarque : le pointeur laser se désactive automatiquement si la durée entre les étapes ci‐ dessus est trop longue. Le cas échéant, appuyez simplement sur le bouton MEAS pour réactiver    le pointeur laser, puis poursuivez avec les étapes suivantes. Calcul du volume  Le modèle DT500 permet à l’utilisateur de calculer le volume d’une pièce.  Appuyez sur le bouton MEAS pour mettre l'appareil sous tension. Patientez plusieurs    secondes. Le pointeur laser s’active automatiquement. Appuyez fermement deux fois sur le bouton   (laissez écouler environ une seconde entre  les pressions).  Une forme cubique s’affiche et sa longueur clignote , indiquant qu’une mesure de celle‐ ci doit être prise.  Appuyez sur MEAS pour prendre la mesure de la longueur de la pièce.  DT500-fr-FR_v1.5 7/16...
  • Page 9 Appuyez à nouveau sur MEAS pour prendre la mesure de la largeur de la pièce.  La hauteur du cube clignote à présent, indiquant qu’une mesure de hauteur doit être prise.  Appuyez sur MEAS pour activer à nouveau le pointeur laser.  10. Appuyez sur MEAS pour prendre la mesure de la hauteur de la pièce.    11. Les lignes 1, 2 et 3 apparaissent à présent la longueur, la largeur et la superficie (en pieds ca rrés ou m2) respectivement. Ligne 4 affiche le configuré en pieds ou en mètres cubes (m3 o u m3).  Mesures indirectes    (Utilisation de deux mesures)  Le modèle DT500 peut mesurer la hauteur verticale du Point 1 au Point 2, l'opérateur prenant la  mesure à partir du Point X. Cette opération s’effectue à l’aide de deux mesures.              Appuyez sur le bouton MEAS  pour mettre l'appareil sous tension.  Appuyez une fois sur le bouton . Patientez plusieurs secondes. Le pointeur laser    s’active automatiquement. Un triangle rectangle s’affiche et sa diagonale clignote.  A partir du Point X précisément, dirigez l’appareil vers le Point 1, puis appuyez sur MEAS.    Une lecture est à présent effectuée ; la base du triangle rectangle commence à clignoter. A partir du point X, placez l’appareil aussi horizontalement que possible et visez le Point 2.    Appuyez ensuite sur MEAS. Le pointeur laser s’active. Appuyez à nouveau sur MEAS pour prendre la deuxième mesure.  La deuxième mesure est à présent terminée. La ligne d’affichage inférieure de résumé    indique la distance verticale du Point 1 au Point 2. DT500-fr-FR_v1.5 7/16...
  • Page 10   (Utilisation de trois mesures)  Le modèle DT500 peut mesurer la hauteur en deux segments en prenant trois mesures.  L’opérateur se tient au Point X. La première mesure s’étend du Point X à 1 ; la deuxième mesure    est une ligne horizontale qui s’étend du Point X à 2 et la troisième mesure s’étend du Point X à 3.                 Appuyez sur le bouton MEAS  pour mettre l'appareil sous tension. Patientez plusieurs    secondes. Le pointeur laser s’activera. Appuyez deux fois sur le bouton .  L’icône d’un double triangle  s’affiche et sa diagonale inférieure clignote.  A partir du Point X, dirigez l’appareil vers le Point 1, puis appuyez sur MEAS. Une mesure est    à présent terminée. La ligne médiane du triangle double commence à clignoter. Appuyez à nouveau sur MEAS pour activer le pointeur laser afin de préparez‐vous à prendre  la prochaine mesure.  A partir du Point X, dirigez l’appareil horizontalement vers le Point 2, puis appuyez sur  MEAS. La deuxième mesure est à présent terminée. La diagonale supérieure du triangle    commence à clignoter. Appuyez sur MEAS pour activer le pointeur laser, puis préparez‐vous à prendre la prochaine  mesure.  A partir du Point X, dirigez l’appareil vers le Point 3, puis appuyez sur MEAS. La troisième    mesure est à présent terminée. La distance du Point 1 au Point 3 est indiquée à présent sur la ligne d'affichage inférieure.    DT500-fr-FR_v1.5 7/16...

  • Page 11: Sauvegarde Et Rappel Des Lectures (Sauvegarde Des Données Historiques)

    Prenez une mesure telle qu’indiquée précédemment.  Une fois la lecture affichez, appuyez sur le bouton Enregistrement‐Rappel .  La lecture est enregistrée dans l’emplacement 1 et le numéro 01 de l’emplacement de  mémoire s’affiche dans la partie supérieure de l’écran LCD.  Prenez une autre mesure, puis appuyez sur le bouton Enregistrement‐Rappel. Cette  nouvelle mesure est sauvegardée dans l’emplacement 1 et la lecture précédente sera    déplacée de l’emplacement 1 à l’emplacement 2. Une fois les vingt emplacements pleins, l’appareil commencera à écraser les mesures  existantes.  Pour rappeler les lectures enregistrées, appuyez sur le bouton Enregistrement‐Rappel. Le  numéro d’emplacement de mémoire qui s’affiche dans la partie supérieure de l’écran  augmente et les données enregistrées dans l’emplacement de mémoire sélectionné  s’affichent sur l’écran. Remarque : les boutons + et – peuvent également être utilisés pour    faire défiler les lectures enregistrées dans les emplacements de mémoire. Pour supprimer toutes les lectures, accédez au mode mémoire à l’aide du bouton  Enregistrement‐Rappel , puis appuyez sur les boutons CLR et Mémoire et maintenez‐ les enfoncés jusqu’à ce que la valeur de la lecture de l’emplacement de mémoire affichée  devienne zéro.  Prendre une mesure à l'aide d'un trépied   Appuyez et maintenez enfoncé le bouton de référence pour basculer la référence de trépied On  ou Off.  L'indicateur de flèche de trépied apparaît sur l'écran (voir n ° 4 dans la description de  l'affichage).  Vos mesures seront désormais référencées au centre du trou de montage de trépied..  Positionnement Support ‐ Profilés et cornières mesures   L’appareil peut s’adapter à plusieurs situations de prise de mesures.  Placez la référence pour mesurer à partir du bord inférieur  Pour prendre des mesures à partir d’un rebord, dépliez le support de positionnement    jusqu’à ce qu’il se verrouille en position.       Placer le support de positionnement à plat contre la surface de bord    DT500-fr-FR_v1.5 7/16...

  • Page 12: Durée De La Minuterie (Déclenchement Automatique)

    Pour prendre des mesures à partir d’un coin, dépliez le support de positionnement jusqu’à    ce qu’il se verrouille en position. Poussez le support vers la gauche pour plier pleinement à. Placez le bord inférieur du support de positionnement étendu dans le coin.    Durée de la minuterie (Déclenchement automatique)   Appuyez rapidement sur le bouton Minuteur pour définir une durée de 5 secondes.  Pour définir une valeur de durée différente, appuyez un court instant sur le bouton  Minuteur, puis appuyez dessus rapidement et maintenez‐le enfoncé. L’écran fait défiler  rapidement les sélections du minuteur (maximum de 60 secondes). Les boutons + et ‐    peuvent également être utilisés pour modifier la valeur de la durée.  Appuyez sur le bouton MEAS et un décompte commence (par ex. 59, 58, 57...).Les 2  dernières secondes clignotent et le signal sonore retentit plus rapidement.Après le dernier    signal sonore, la mesure est prise et la valeur s’affiche.   Communications via Bluetooth 1.   Appuyez et maintenez enfoncé jusqu'à ce que Timer/Bluetooth le symbole Bluetooth  s'affiche.  2.   Utiliser l'APP (ExView DT500) installé à partir de l'app Apple Store sur un appareil iOS pour  lire les mesures.  3.   Alors que la connexion initiale entre l'appareil iOS ou PC, et le DT500 est établie, un  message vous invite à saisir un code PIN s'affiche.    Saisir le code pin " 0000 " sur l'appareil iOS ou un PC afin d'afficher les mesures.  4.   Le Bluetooth s'éteint dès que l'unité est hors tension. Pour désactiver manuellement,  appuyez et maintenez enfoncée la touche TIMER jusqu'à ce que Bluetooth/Bluetooth  symbole disparaît.  5.   Le fonctionnement de cette ExView est couverte du logiciel DT500 dans un livret fourni    avec le compteur. Le titre du manuel est iLDM Meterbox Manuel de l'utilisateur. DT500-fr-FR_v1.5 7/16...

  • Page 13: Mesure D'inclinaison

    Mesure d’inclinaison    Le capteur d’inclinaison permet de mesurer les inclinaisons jusqu’à ± 65°.  Appuyez une fois sur le bouton Inclinaison/Piquetage . Le symbole d’inclinaison    triangulaire s’affiche sur l’écran. La valeur de l’angle d’inclinaison s’affiche en degrés ( ) sur la ligne 1 de l’écran. Appuyez sur  le bouton MEAS pour prendre la mesure, puis visualisez le calcul de l’inclinaison et de la    distance. Remarque : que lors de la mesure d'inclinaison de la face du compteur doit être dirigée vers  le haut ou se tiendra dans la limite d'inclinaison horizontale de ± 10 °   La distance « L » s’affiche sur la ligne d’affichage de résumé 4. La distance des lignes a et b    est calculée par á et L et s’affiche sur les lignes 2 et 3 respectivement.      DT500-fr-FR_v1.5 7/16...
  • Page 14 Fonction Piquetage   Le jalonner fonction vous permet de configurer deux distances distinctes (voir A et B dans le  schéma) qui peut être utilisé indépendamment pour marquer longueurs mesurées définies (par  exemple dans une construction à ossature de bois).  Appuyez sur le bouton MEAS pour mettre l'appareil en marche.  Réglez la référence de mesure à l'avant ou à l'arrière.  Appuyez sur le bouton Inclinaison/Piquetage   jusqu'à ce que les bips de compteurs et  maintenez‐le enfoncé et le symbole de piquetage s’affiche sur l’écran tel qu’illustré dans la  section Description de l’écran du présent manuel.  La valeur de « a » clignote. Ajustez la valeur sur la distance de piquetage souhaitée à l’aide    des boutons + et –. Après obtention de la valeur souhaitée, appuyez sur le bouton Enregistrement‐Rappel de  mémoire pour enregistrer la valeur.  La valeur « b » clignote à présent. Ensemble cette valeur sur la distance de piquetage    souhaitée à l’aide des boutons + et –. Après obtention de la valeur souhaitée, appuyez sur le bouton Enregistrement‐Rappel de  mémoire pour enregistrer la valeur "b".  Appuyez sur la touche Memory Store‐rappel pour passer de "a" ou "b" pour sélectionner ce  que la dimension que vous souhaitez utiliser.   Placez le mètre de position et Appuyez sur le bouton MEAS pour démarrer la mesure laser.  L'écran affiche la distance de mesure de courant dans la ligne de résumé.  Lorsque le compteur est déplacé lentement le long de la ligne de jalonner la distance  affichée diminuer ou augmenter. Les flèches à l'écran indiquent la direction dans laquelle le  compteur doit être déplacé pour correspondre à la distance programmée (A ou B). Aussi la  ligne 4 affiche une signe + ou ‐ indiquant de quelle manière pour déplacer le mètre pour  correspondre à la distance programmée.  Le compteur émet un signal sonore plus rapidement à une distance de 0,1 m de la  dimension correspondante.  10. Dès que le point à implanter est atteint, les changements sonores et la ligne intermédiaire  commence à clignoter. Vous pouvez maintenant vous marquer l'emplacement.  11. Quittez cette fonction en appuyant simultanément sur les boutons MEAS et CLR.    DT500-fr-FR_v1.5 7/16...

  • Page 15: Entretien

    Manipulez l’appareil avec précaution et évitez de l’exposer à des chocs et vibrations.    Toute chute de l’appareil risqué d’endommager les composants électroniques ou le boîtier. Gardez l’appareil propre. Essuyez le boîtier de temps à autre à l’aide d’un chiffon humide.    N’UTILISEZ PAS de produits chimiques ni de solvants de nettoyage ni de détergents. Utilisez exclusivement des piles neuves de type approprié. Retirez les piles usagées ou de    niveau de charge faible afin d’éviter toute fuite ou d’endommager l’appareil. Si vous comptez ranger l’appareil pendant une longue période, veillez à ranger les piles  séparément afin d’éviter d’endommager l’appareil.  Installation/Remplacement des piles  Lorsque le symbole de pile faible s’affiche à l’écran ou lorsque l’écran ne s’allume pas, remplacez  les deux (2) piles « AA ».  Mettez l’appareil hors tension avant de remplacer les piles.  Dégagez l’embout du corps de l’appareil afin que le couvercle du compartiment à piles  dispose d’espace suffisant pour s’ouvrir.  Faites coulisser le levier arrière du couvercle du compartiment à piles vers la droite, puis  tirez sur le compartiment à piles pour l’ouvrir.  Remplacez les deux (2) piles « AA » en respectant la polarité.  Remettez en place le couvercle du compartiment à piles.  Rappel de sécurité concernant les piles  N’incinérez jamais de piles. Les piles risquent d’exploser ou de fuir.   Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même  type.     Ne jetez jamais les piles usagées ou rechargeables avec vos déchets ménagers.  En tant que consommateurs, les utilisateurs sont légalement tenus de rapporter les  piles usagées à des points de collecte appropriés, au magasin de détail dans lequel  les piles ont été achetées, ou à n’importe quel point de vente de piles.  Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rap porter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équip ements électriques et électroniques.      DT500-fr-FR_v1.5 7/16...

  • Page 16: Autres Points

      sombres le délai de mesure peut augmenter. Entretien  Ne  plongez  pas  l’appareil  dans  de  l’eau.  Dépoussiérez  à  l’aide  d’un  chiffon  doux  et  humide.  N’utilisez pas de produits de nettoyage agressifs, de solvants, d’abrasifs ni toutes solutions de ce  type. Manipulez l’appareil de la même manière qu’un télescope ou un appareil photo.       Codes d’erreur  Pour tous codes d’erreur, mettez l’appareil hors puis sous tension pour voir si l’erreur s’efface. Si  l’erreur persiste après plusieurs mises hors puis sous tension, suivez les directives ci‐dessous.    Remarque : une icône de « clé » s’affiche avec les affichages de codes d’erreur. 204 – Erreur de calcul (réessayez la procédure)  208 – Signal reçu trop faible. Délai de mesure trop long. Distance > 50 m (Utilisez une plaque de    mire) 209 – Signal reçu trop fort (cible très réfléchissante ; utilisez une plaque de mire)  252 – Température élevée (refroidissez l’appareil)  253 – Faible température (réchauffez l’appareil)  255 – Défaillance matérielle (retournez l'appareil pour réparation)       DT500-fr-FR_v1.5 7/16...

  • Page 17: Données Techniques

    ± 1,5 mm (± 0,06 po)   Gamme du Bluetooth  10 m (32,8 pieds) Gammes des calculs affichés    Longueur  99,99 m (99 pieds 11 po)   Superficie  999,99 m  (999,99 pieds carrés)   Volume  999,99 m  (999,99 pieds cubes)     Copyright © 2014‐2016 FLIR Systems, Inc.  Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified  www.extech.com    DT500-fr-FR_v1.5 7/16...
