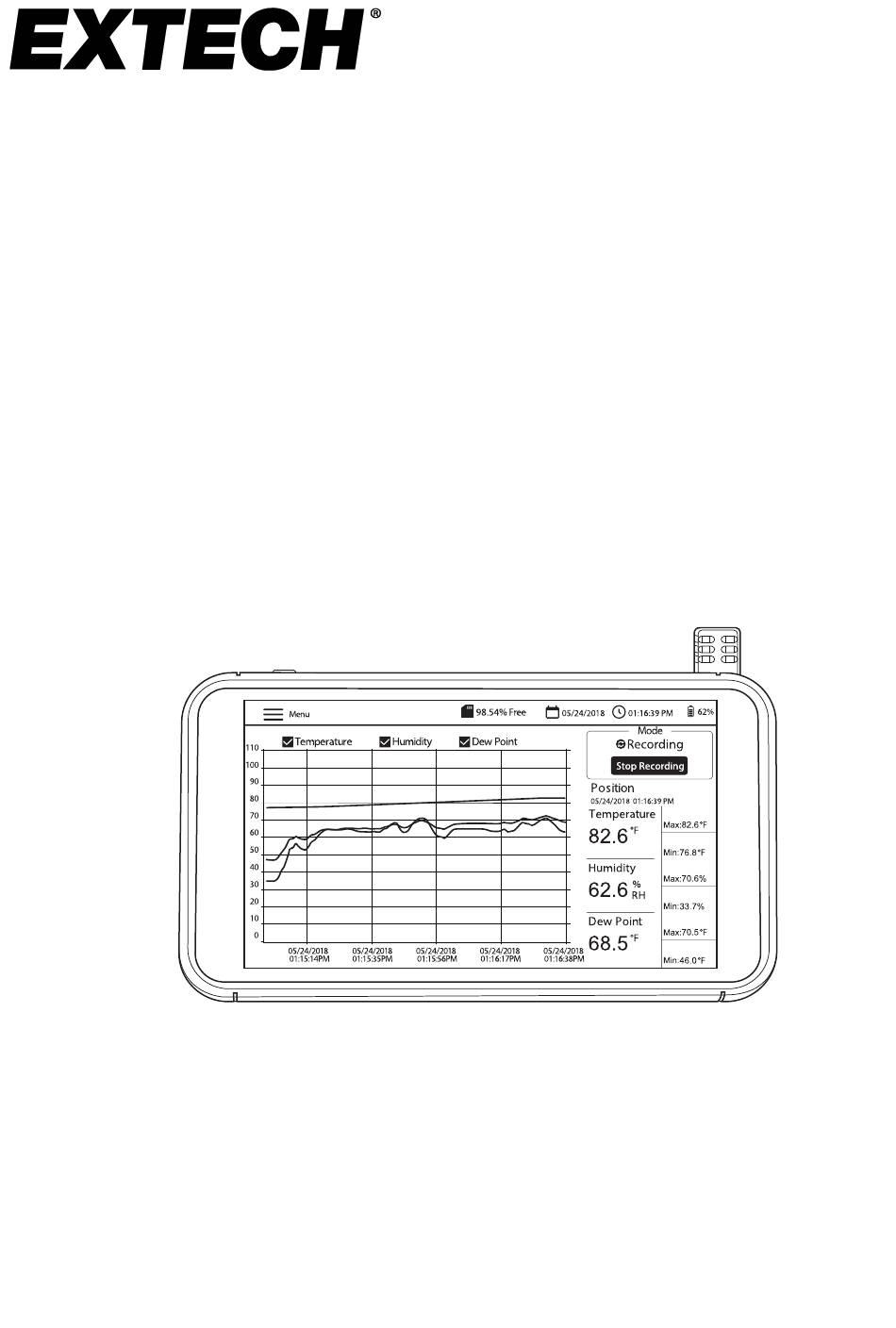

- Page 1 MANUEL D'UTILISATION Enregistreur graphique d'humidité/température avec écran tactile et calcul du point de rosée MODÈLE RH550...
-
Page 2: Table Des Matières
Table des matières 1. INTRODUCTION 1.1 Fonctions clés 1.2 Applications courantes 2. DESCRIPTION 3. FONCTIONNEMENT DE BASE 3.1 Configuration du RH550 3.2 Alimentation de l'appareil 3.3 Écran de l'interface principale 3.4 Principaux modes de fonctionnement (TEMPS RÉEL et ENREGISTREMENT) 4. MENU PRINCIPAL 4.1 CONFIGURATION GÉNÉRALE... -
Page 3: Introduction

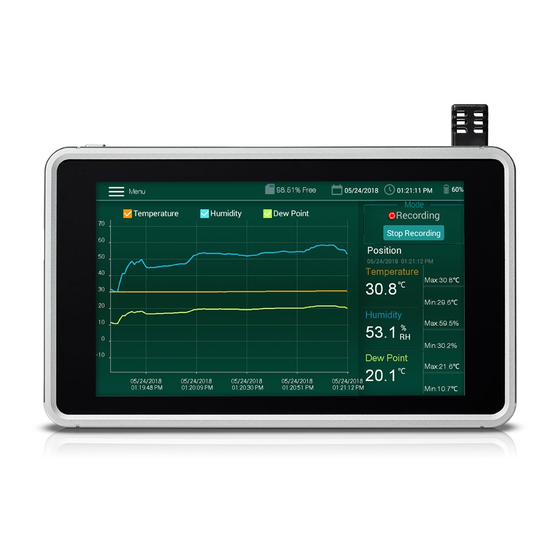

Merci d'avoir choisi l'enregistreur graphique d'humidité/température Extech RH550 avec écran tactile. Le RH550 mesure et enregistre en temps réel la température, l'humidité relative et le point de rosée et affiche les relevés sous forme numérique et graphique. Le menu de l'écran tactile vous permet de programmer les paramètres d'enregistrement des données et de... -
Page 4: Description
Prise USB (pour alimenter le multimètre et le connecter à un PC) Capteur de température/d'humidité relative (sur l'illustration : connecté à la prise du socle) Bouton Marche/Arrêt Câble d'extension du capteur (RH550-C) Support de montage mural Socle inclinable pour bureau Prise du socle du capteur (sur l'illustration : avec le capteur installé) -
Page 5: Fonctionnement De Base
L'autre extrémité du câble glisse sur la prise du capteur RH550 (8). Fixez le RH550 au mur à l'aide du support de montage mural fourni (6) et des vis. Montez d'abord le support au mur, puis enclenchez le RH550 sur le support. Remarque : le support de montage mural est doté... -
Page 6: Écran De L'interface Principale
13. Axe Y pour l'échelle de mesure (faites glisser vers le haut et vers le bas pour afficher la totalité de l'échelle) 14. Valeurs de température, d'humidité et de température de point de rosée avec code couleur (appuyez n'importe où sur les courbes pour déplacer la position du curseur) RH550-FR_V1.3 1/20... -
Page 7: Principaux Modes De Fonctionnement (Temps Réel Et Enregistrement)
RH550 enregistre les données de mesure dans des fichiers internes à une fréquence d'échantillonnage programmable. Vous pouvez ouvrir et afficher ces fichiers internes directement sur l'écran du RH550 ou les transférer sous forme de fichiers au format CSV sur un PC. -
Page 8: Menu Principal
4.2 CONFIGURATION DE L'ENREGISTREMENT Définissez le taux d'échantillonnage d'enregistrement des données en appuyant sur les champs heures, minutes et secondes pour ouvrir un clavier numérique interactif. Activez/désactivez l'enregistrement programmé en appuyant sur ACTIVÉ ou DÉSACTIVER. RH550-FR_V1.3 1/20... -
Page 9: Afficher Les Alarmes
(en appuyant sur ARRÊTER L'ENREGISTREMENT sur l'écran de l'interface principale) ou qu'il remplisse la mémoire interne (16 Go). Remarque : lorsque vous sélectionnez MAX, le RH550 crée plusieurs fichiers de 20 000 points de données, et non un fichier volumineux. -
Page 10: Historique
Pour supprimer un fichier, appuyez sur l'extrémité droite du fichier pour cocher sa case, puis appuyez sur SUPPRIMER. Pour transférer/afficher des fichiers de données sur un PC, connectez le RH550 à un PC à l'aide du câble USB fourni. Pour plus d'informations, reportez-vous à la section Interface ... -
Page 11: Réglages De La Date Et De L'heure
Cliquez sur X pour annuler et quitter ce sous-menu ou sur Enregistrer pour enregistrer les modifications. 4.6 RÉGLAGES DE LA DATE ET DE L'HEURE Réglez la date et l'heure du système en appuyant sur la petite flèche du champ de programmation pour ouvrir le calendrier interactif. RH550-FR_V1.3 1/20... -
Page 12: Écran D'informations
Affichez le nom du fabricant, le numéro de modèle, la version actuelle du micrologiciel, la date et l'heure de la dernière mise à jour du micrologiciel. Reportez-vous à la section Mise à niveau du micrologiciel pour plus de détails sur la mise à jour du micrologiciel du RH550 RH550-FR_V1.3 1/20... -
Page 13: Interface Pc
PC. PC Windows Connectez le câble USB à la prise USB du RH550 (2), puis au port USB du PC. Une fois connecté, l'ordinateur reconnaît le RH550 comme périphérique de stockage USB. Affichez la mémoire interne du RH550 comme n'importe quel périphérique de stockage externe. -
Page 14: Specifications
Copiez le nouveau fichier de micrologiciel (Humiture.apk) dans ce dossier Téléchargement. Débranchez le câble USB RH550 de l'ordinateur. Appuyez sur l'icône MENU en haut à gauche de l'écran du RH550. Appuyez sur INFO pour ouvrir l'écran Informations. Appuyez sur METTRE À JOUR. -
Page 15: Garantie De Deux Ans
Garantie de deux ans FLIR Systems, Inc. garantit que cet instrument de la marque Extech ne présente aucun défaut matériel ou de main d'œuvre pendant deux ans à partir de la date d'expédition (une garantie limitée de six mois s'applique aux capteurs et aux câbles). Pour consulter l'intégralité des conditions de garantie, rendez-vous sur : https://www.extech.com/warranty...
