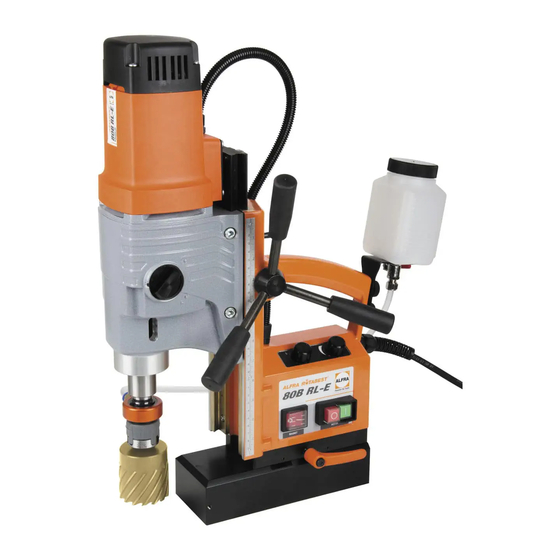

ALFRA ROTABEST

METALLKERNBOHRMASCHINE

METAL CORE DRILLING MACHINE

PERCEUSE À SOCLE MAGNÉTIQUE

TALADRO MAGNÉTICO

80B RL-E

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS | MANUEL D'UTILISATION | MANUAL DE INSTRUCCIONES

RB80B RL-E #18629

Sommaire des Matières pour ALFRA ROTABEST 80B RL-E

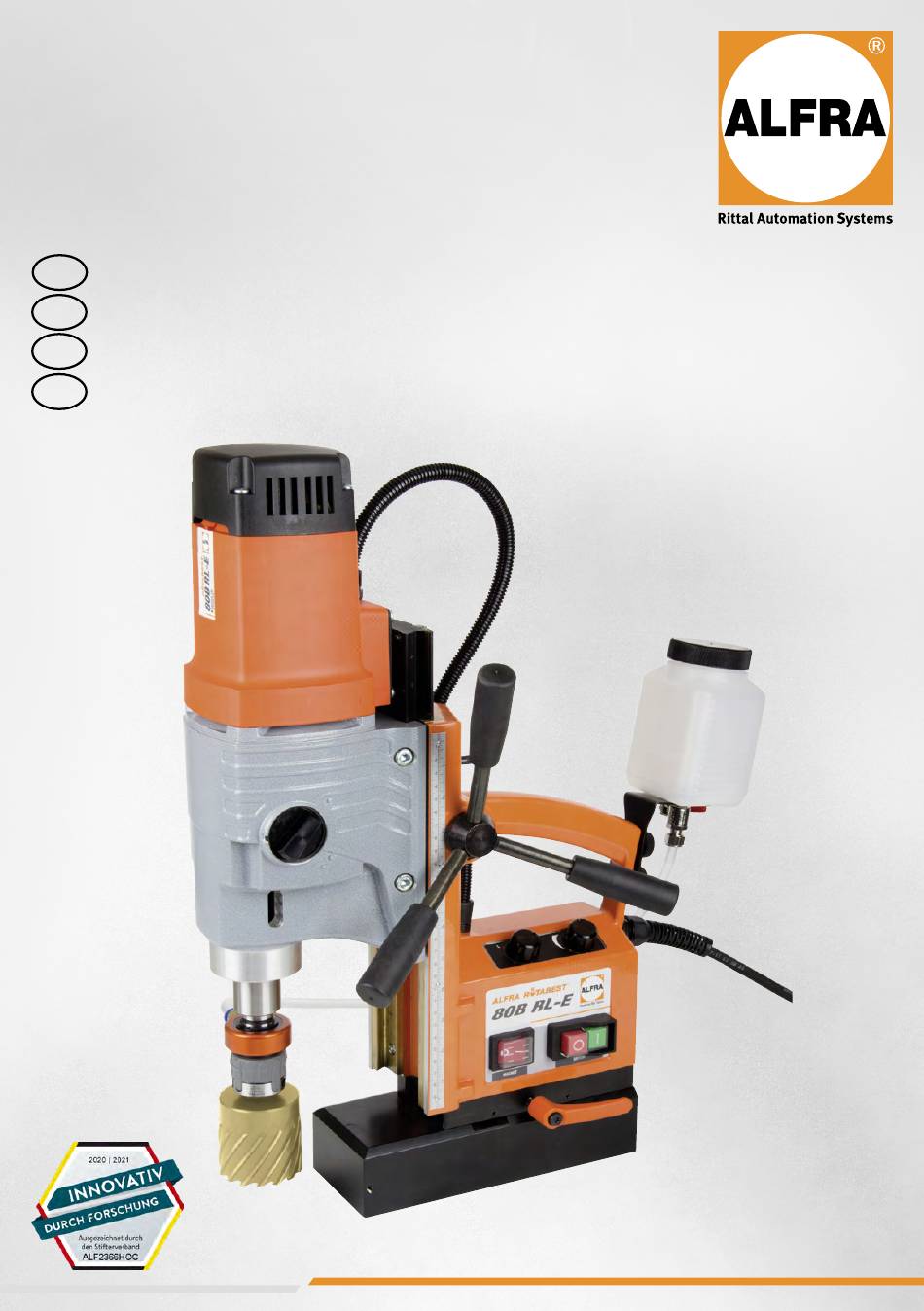

Page 1 ALFRA ROTABEST 80B RL-E ® METALLKERNBOHRMASCHINE METAL CORE DRILLING MACHINE PERCEUSE À SOCLE MAGNÉTIQUE TALADRO MAGNÉTICO RB80B RL-E #18629 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS | MANUEL D’UTILISATION | MANUAL DE INSTRUCCIONES...
Page 2 INHALTSVERZEICHNIS ............3 - 10 Sicherheitshinweise ........................... 3 Technische Daten, mitgeliefertes Zubehör, Bestimmungsgemäße Verwendung ........... 4 Gerätebeschreibung ........................... 5 Inbetriebnahme, Einstellen der Drehzahl, Thermoschutz ................6 Arbeiten mit Kernbohrern (Weldonschaft), Arbeiten mit Vollbohrern, Gewindeschneiden ......7 Bohrlochtabelle, metrische ISO-Gewinde, Feingewinde ................8 Verstellbarer Magnetfuß, Arbeitshinweise, Reinigung und Pflege, Wartung und Reparatur, Garantie .....
Page 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Betriebsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. SICHERHEITSHINWEISE Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen...
Page 4 TECHNISCHE DATEN Art.-Nr. und Bezeichnung 18629 ROTABEST 80B RL-E Leistungsaufnahme 1800 Watt Spannung 230 V 50/60 Hz 110V 50/60Hz (je nach Typenschild) rechts/links 1. Stufe 50 - 110 U/min. 4-Gang-Getriebe 2. Stufe 75 - 175 U/min. 3. Stufe 105 - 245 U/min.
Page 5 GERÄTEBESCHREIBUNG A) Motor 1) Magnet-Schalter B) Getriebe 2) Motor-Schalter C) MK3 Werkzeugaufnahme 3) Drehregelung für rechts/links-Lauf D) Elektromagnet 4) Drehzahleinstellung E) Magnetverstellung F) Drehkreuz G) Kühlmittelbehälter H) Tasche für Innenbusschlüssel I) Getriebeumschaltung 61,5...
Page 6 5. Wenn Sie die Maschine senkrecht an der Wand oder Überkopf an Decken verwenden, muss die Rotabest mit einem Gurt gesichert werden. Während dieser Anwendungen empfehlen wir Ihnen, den eingesetzten Bohrer mit einem Spray (z.B. ALFRA 4000, Artikel Nr. 21040) zu kühlen. 6. Schalten Sie den Antriebsmotor durch Betätigung der grünen Taste (Motor) ein.
Page 7 • Werkzeughalter AMK 3 in Bohrspindel montieren • Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. • Montage der ALFRA ROTABEST Kernbohrer nach Zeichnung. Gewindestift muss Mitnehmerfläche am Kernbohrer mittig treffen. Fest anziehen. Späne mit Spänehaken entfernen. Nicht mit bloßer Hand anfassen. Verletzungsgefahr! ARBEITEN MIT VOLLBOHRERN 1.
Page 8 Bei Beendigung der Vorwärtsbewegung wie folgt vorgehen: rechts/links-Lauf Drehzahlregler • Den Motor ausschalten • Drehschalter auf links stellen • Motor anschalten • Den Gewindebohrer zurückführen • Den Motor ausschalten Gewindeschneiden: Der einzusetzende Gewindebohrer muss auf die im Werkstück vorbereitete Kernbohrung abgestimmt sein. Bitte richten Sie sich nach der beiliegenden Bohrlochtabelle für metrische ISO-Gewinde.
Page 9 ARBEITSHINWEISE Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. Das Bohren mit ALFRA ROTABEST Kernbohrern erfordert keinen großen Kraftaufwand. Den Kernbohrer aufsetzten und Werkstück anbohren bis die ganze Schnittfläche als Kreisring ausgebildet ist. Während des Bohrvorgangs sollte der Kernbohrer ständig gekühlt werden. Optimale Kühlung ist durch unsere Kühlmitteleinrichtung mittels Innenkühlung möglich.
Page 10 KONFORMITÄTSERKLÄRUNG Alfra GmbH 2. Industriestr. 10 Hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Metallkernbohrmaschine Produkt: Rotabest 80 B RL-E 18629 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.
Page 11 Dear customer, Thank you for purchasing an ALFRA product. Read these operation instructions closely before using your device for the first time and keep them for later reference. SAFETY INSTRUCTIONS During work with this machine, improper handling and/or poor maintenance result in significant hazards which can lead to destruction of the machine and serious accidents with considerable injuries.
Page 12 TECHNICAL DATA Prod.-no. and designation 18626 ROTABEST 80B RL-E Power consumption 1800 Watt Voltage 230 V 50/60 Hz 110V 50/60Hz (according to type plate) right / left 1. Step 50 - 110 rpm 4-speed gearbox 2. Step 75 - 175 rpm 3.
Page 13 DESCRIPTION A) Motor 1) magnet switch B) Gear 2) motor switch C) MT3 Tool holder 3) Knob for "Left-hand rotation" D) Electro-magnet 4) Rotation speed control E) Magnet switch F) Spindle G) coolant unit H) Receptical for Allen Key I) Gear shift 61,5...
Page 14 5. Secure Rotabest with a strap when holding the machine vertically up against the wall or ceiling. During these applications, best practice is to cool the drill bit with a spray (e.g. ALFRA 4000, part no. 21040). 6. Press the green button (Motor) to switch on the drive motor.
Page 15 HOW TO WORK WITH ANNULAR CUTTERS (WELDON SHANK) • Mount Tool Holder AMK 3 in arbor. • Push ejector pin (center pin) through head of annular cutter. • Mounting of ROTABEST Cutter according to drawing. Setscrew must be positioned in the center of the lateral flat side of the Weldon shank.
Page 16 When stopping the forward motion proceed as follows: right/left-run Speed Control • Switch off motor • Set the rotary switch to the left • Switch on motor • Lead back the tap • Switch off the motor after tap is completely led back Tapping: the tap must be adjusted on the prepared boring in the workpiece.
Page 17 OPERATING TIPS • First, place annular cutter with ejector pin on a marked center or marking. Drilling with ALFRA ROTABEST cutters does not require much expenditure of force. Set the cutter and spot-drill, until the entire cut edge is formed as a circle.
Page 18 DECLARATION OF CONFORMITY Alfra GmbH 2. Industriestr. 10 Manufacturer: D-68766 Hockenheim Germany Dr. Marc Fleckenstein, CEO, Alfra GmbH Official authorised entity for 2. Industriestraße 10 compilation of the relevant technical D-68766 Hockenheim documentation: Germany Angular Metal Core Drilling Machine Product:...
Page 19 Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre poinçonneuse et gardez-le pour vous y référer ultérieurement. CONSIGNES DE SÉCURITÉ Des risques considérables peuvent se produire sur la machine à cause d'une manipulation non conforme et / ou d'une mauvaise maintenance et entraîner une destruction de la machine ainsi que des dommages...
Page 20 DONNÉES TECHNIQUES N° art. etdésignation 18629 ROTABEST 80B RL-E Puissance absorbée 1200 watts Tension 230 V 50/60 Hz 110V 50/60Hz (selon la plaque signalétique) droite / gauche 1. étape 50 - 110 U/min. Boîte de vitesses à 4 rapports 2. étape 75 - 175 U/min.
Page 21 DESCRIPTION A) Moteur 1) Interrupteur magnétique B) engrenage 2) Interrupteur moteur C) Broche de perçage CM 3 3) commande rotative pour marche droite / gauche D) Électroaimant 4) Réglage de la vitesse E) Interrupteur magnétique F) Tourniquet G) Réservoir de liquide de refroidissement H) Porte-clés carré...
Page 22 5. Si vous utilisez la machine à la verticale sur une paroi ou en hauteur sur un plafond, le Rotabest doit être sécurisé avec une sangle. Pour ces travaux, nous recommandons de refroidir le foret utilisé avec un aérosol (par ex. ALFRA 4000, article n° 21040). 6. Démarrez le moteur d’entraînement en appuyant sur la touche verte (moteur).
Page 23 POUR DES TRAVAUX AVEC DES FRAISES (À TIGE WELDON) • Enclencher le porte-outil AMK 3 dans la broche de perçage. • Passer la pointe de centrage (tige d’éjection) à travers la tête de la fraise. • Introduire la fraise ROTABEST selon le schéma. Veiller à placer le piton au centre de la surface plane de la tige de la fraise.
Page 24 rotation droite / compte-tours gauche A la fin des travaux procéder comme suit: • Arrêter le moteur • Réglez le commutateur rotatif vers la gauche • Tourner le moteur • Le taraud remonte • Arrêter le moteur Taraudage: Le taraud à utiliser doit être en proportion avec le trou préparé...
Page 25 Après environ 250 heures de travail les perceuses ALFRA ROTABEST doivent être révisées à l’atelier ALFRA ou par un atelier agréé par ALFRA. L'huile de boîte de vitesse (Lubcon, Turmogearoil PE 150 300 ml) ainsi que les charbons devraient être renouvelés.
Page 26 DECLARATION DE CONFORMITE Alfra GmbH 2. Industriestr. 10 Fabricant: D-68766 Hockenheim Allemagne Dr. Marc Fleckenstein, Directeur, Alfra GmbH Plénipotentiaire pour 2. Industriestraße 10 l’établissement des documentations D-68766 Hockenheim techniques pertinentes : Allemagne Rotabest perceuse d’angle Rotabest 80 B RL-E Produit:...
Page 27 Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas para consultas futuras. DICACIONES DE SEGURIDAD Al trabajar con esta máquina se generan, ante una manipulación indebida y / o mantenimiento deficiente, considerables peligros que pueden conducir a graves accidentes con considerables lesiones físicas y...
Page 28 DATOS TÉCNICOS Artículo Noydenominación 18629 ROTABEST 80B RL-E Consumo de potencia 1800 Watt Tensión (según la placa de 230 V 50/60 Hz 110V 50/60Hz características) derecha / izquierda 1ra etapa 50 - 110 U/min. Caja de cambios 2da etapa 75 - 175 U/min.
Page 29 DESCRIPCIÓN DEL DISPOSITIVO A) Motor de accionamiento 1) Interruptor magnético B) engranaje 2) Interruptor del motor C) Husillo portabrocas CM 3 3) Interruptor de dirección D) Electroimán 4) Ajuste de velocidad E) Ajuste de imán F) Torniquete G) Tanque de refrigerante H) Llavero cuadrado I) Cambiodemarcha 61,5...
Page 30 5. Si utiliza la máquina en posición vertical en la pared o por encima de la cabeza en techos, el Rotabest se debe asegurar con una correa. Durante estas aplicaciones, le recomendamos enfriar el taladro utilizado con un aerosol (por ejemplo, ALFRA 4000, n.º de artículo 21040). 6. Presione el botón verde («Motor») para encender el motor de accionamiento.
Page 31 • Empuje el pasador de centrado y expulsión a través del cabezal del taladro. • Monte el taladro ALFRA ROTABEST de acuerdo a los dibujos. El pasador de roscado debe ubicarse centralmente en la superficie del empujador en el taladro. Ajuste con firmeza.
Page 32 Giro a izquierda velocidad Regulador de Al finalizar el movimiento hacia adelante, proceda de la forma siguiente: • Den Motor ausschalten • Drehschalter auf links stellen • Motor anschalten • Den Gewindebohrer zurückführen • Den Motor ausschalten Roscado: el macho de roscar a utilizar debe ser compatible con la perforación a efectuar en la pieza de trabajo.
Page 33 Los taladros electromagnéticos Alfra Rotabest deberían ser sometidos a un mantenimiento después de aprox. 250 horas de servicio en nuestro taller Alfra o en un concesionario. También el aceite del engranaje (Lubcon, Turmogearoil PE 150 300 ml) debe ser sustituido como las escobillas de carbón.
Page 34 DECLARACIÓN DE CONFORMIDAD Alfra GmbH 2. Industriestr. 10 Fabricante: D-68766 Hockenheim Alemania Dr. Marc Fleckenstein, Director, Alfra GmbH Persona autorizada para la 2. Industriestraße 10 compilación de los documentos D-68766 Hockenheim técnicos relevantes Alemania Máquina taladradora de núcleo metálico Producto:...
Page 35 ALFRA ROTABEST 80B RL-E...
Page 36 ERSATZTEILE | SPARE PARTS | PIÈCES DE RECHANGE | PIEZAS DE REPUESTO 52 51 50 49 22 55 1718 36 38 39 37 25 26 Pos. Stck. Art.-Nr. Beschreibung Description Description Descripción Ständergehäuse 189412233.ORANGE housing B40/60RL-E chassis B40/60RL-E carcasa B40/60RL-E B40/60RL-E Frontaufkleber 189412245.80BRLE...
Page 37 Pos. Stck. Art.-Nr. Beschreibung Description Description Descripción Tuerca ranurada DIN981-KM4 Nutmutter -verzinkt- Locknut Contre-écrou (galvanizada) DIN5406-MB4 Sicherungsblech -blank- lock washer rondelle frein arandela de seguridad 189601109 Keilplatte key plate clavette Placa de cuña 189601110 Keil wedge Wedge cuña 189601106.SW Klemmhebel Clamping lever Levier de serrage palanca de sujeción...
Page 38 ERSATZTEILE MOTOR | SPARE PARTS MOTOR PIÈCES DE RECHANGE DU MOTEUR | DEL MOTORPIEZAS DE REPUESTO Pos. Stck. Art.-Nr. Beschreibung Description Description Descripción 189813055.110 Anker 110 V armature, compl. 110 V Induit compl. 110 V rotor 110 V 189813055 Anker 230 V armature, compl.
Page 39 Pos. Stck. Art.-Nr. Beschreibung Description Description Descripción Wellendichtring KEIV Joint à lèvre avec 189502087 rotary shaft seal anillo de retén radial 15x21x3 ressort 189813059 Getriebelagerschild gear box flange Couvre-engrenage caperuza engranaje Seeger-Sprengring 189813060 CIRCLIP Circlip extérieur anillo de seguridad SW11 Rillenkugellager deep groove ball Roulement à...
Page 40 Alfra GmbH | 2. Industriestraße 10 | D-68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
