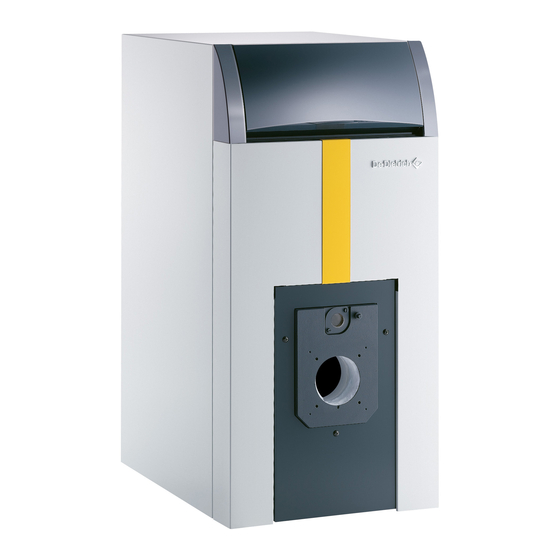

- Page 1 Chaudières fioul/gaz GT 220 - GT 2200 Notice d'installation et d'entretien 300006957-05...
- Page 2 L'appareil est conforme au modèle type décrit dans la déclaration de conformité . Il est fabriqué et mis en circulation conformément aux exigences des directives européennes. L'original de la déclaration de conformité est disponible auprès du fabricant. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 3 Pièces de rechange - GT 220 - GT 2200....... . .
- Page 4 Selon les réglages de l'appareil : - La température de l'eau chaude sanitaire peut atteindre 65 °C - La température des conduits de fumée peut dépasser 60 °C - La température des radiateurs peut atteindre 95 °C GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 5 - Expliquer l'installation à l'utilisateur - Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil - Remettre toutes les notices à l'utilisateur 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 6 - Avril 1982 + additif n° 1 Juillet 1984). 2.3.2 Directives Règlement (UE) appareils à gaz (2016/426). Directive des équipements sous pression 2014/68/UE. Directive Compatibilité Electromagnétique 2014/30/UE. Directive Basse Tension 2014/35/UE. 92/42/CEE Directive rendement. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 7 3 Description technique 3.1 Généralités Les chaudières de la gamme GT 220 ont les caractéristiques Les chaudières de la gamme GT 2200 ont les caractéristiques suivantes : suivantes : - Chaudières automatiques autonomes à eau chaude - Chaudières automatiques autonomes à eau chaude - Chaudière ** CE - Sauf Italie...
- Page 8 Condition de départ : Eau à 10 °C dans la chaudière. Consigne sanitaire = 60 °C - Température moyenne eau chaude sanitaire : 40 °C - Consigne chaudière : 80 °C Température eau froide : 10 °C GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 9 Condition de départ : Eau à 10 °C dans la chaudière. Consigne sanitaire = 60 °C - Température moyenne eau chaude sanitaire : 40 °C - Consigne chaudière : 80 °C Température eau froide : 10 °C 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 10 Condition de départ : Eau à 10 °C dans la chaudière. Consigne sanitaire = 60 °C - Température moyenne eau chaude sanitaire : 40 °C - Consigne chaudière : 80 °C Température eau froide : 10 °C GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 11 3.6 Plaquette signalétique La plaquette signalétique identifie le produit et indique en particulier : - La date de fabrication : XX (Année) - XX (Semaine). - Le numéro de série. 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 12 1280 Ø R1 1/4 R1 1/2(*) R1 1/4 R1 1/2(*) R1 1/2 R1 1/2 R1 1/2 (*) Suisse : Le kit de liaison hydraulique chaudière / préparateur est indiqué à titre d'exemple. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 13 GT 220 • GT 2200 Chaudière A (mm) Chaudière A (mm) GT 224 GT 2204/160 GT 225 GT 2204/250 1306 GT 226 GT 2205/160 GT 227 1081 GT 2205/250 1306 GT 228 1208 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 14 - Etre de section libre (correspondant aux 2/3 de celle d'amenée d'air et au moins égale à 2.5 dm²). 3.8.2 En cas de fonctionnement au gaz (GT 220 équipée d'un brûleur gaz soufflé) France : la section de l'aération, obligatoire dans le local où est Attention : installée la chaudière, doit être conforme à...
- Page 15 être installé pour le remplissage du de la chaudière (Allemagne : DIN EN 12828). circuit chauffage suivant la norme NF P 43-011. 4.2.3 Raccordement du circuit eau sanitaire Voir : Notice du préparateur d'eau chaude sanitaire. 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 16 (France : DTU 65.8, NF P 52-303-1) Disconnecteur Robinet thermostatique Soupape différentielle Retour boucle de circulation eau chaude sanitaire Sortie eau chaude sanitaire Circuit basse température (radiateurs ou chauffage par le sol) Pompe à usage sanitaire GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 17 Brûleur 1 allure : Tableau d'origine (sans option) Tableau de commande B/B2 Tableau de commande D Brûleur 2 allures - Brûleur modulant : Tableau de commande D (DIEMATIC 3) (DIEMATIC 3) + Colis AD217 (option) 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 18 Platine brûleur 2 allures / brûleur modulant / vanne 3 voies - Colis AD217 (option) + Sonde de départ après vanne 3 voies - Colis AD199 (option) Brûleur 1 allure : Circuit B Brûleur 2 allures / Brûleur modulant : Circuit C GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 19 Platine brûleur 2 allures / brûleur modulant / vanne 3 voies - (Colis AD217) + Sonde de départ après vanne 3 voies - (Colis AD199) * Brûleur 1 allure : Circuit B Brûleur 2 allures / Brûleur modulant : Circuit C 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 20 Platine brûleur 2 allures / brûleur modulant / vanne 3 voies (Colis AD217) + Sonde de départ après vanne 3 voies (Colis AD199) + 1 Option Platine vanne mélangeuse + sonde de départ (Colis FM48). GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 21 < 160 GT 228 70-80 < 160 * 1 Pa = 0.01 mbar (1) : Puissance haute de la chaudière (2) : Température chaudière : 80 °C (Température ambiante : 20 °C) 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 22 Fixer correctement les conduits afin d'empêcher tout déboîtement accidentel. Type de chaudière Buse de fumées Ø A GT 224 - GT 225 Ø 153 GT 226 - GT 227 - GT 228 Ø 180 GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 23 De Dietrich. Voir : Notice du brûleur. Ø 305 8227N013A 4.4.3 Raccordement, réglage, mise en service et maintenance Voir : Notice du brûleur. 4.5 Raccordements électriques Voir : Notice du tableau de commande. 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 24 ; La première allure doit être réglée au minimum à 30 % de l'allure nominale. - Fonctionnement en basse température modulée (température de départ minimale : 30 °C) ; La première allure doit être réglée au minimum à 50 % de l'allure nominale. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 25 4.6.4 Remplissage en eau de l'installation Circuit de chauffage GT 220 - GT 2200 Echangeur du préparateur ECS GT 2200 Effectuer le remplissage lentement par le point bas de l'installation Pour que la purge de l'échangeur du préparateur ECS puisse chauffage : s'effectuer correctement, procéder comme suit :...
- Page 26 Après nettoyage et entretien : - Refermer la porte foyère. - Effectuer l'entretien du brûleur. - Remonter le capot avant. - Effectuer les essais de bon fonctionnement et les mesures de combustion. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 27 à 40 mm. - Remettre les accélérateurs de convection en place. - Refermer la porte foyère. - Remonter le panneau avant. 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 28 - Un volume d'un litre de solution dilué est généralement utilisé pour 1 m de surface d'échange (chaudière domestique), soit de 0.05 à 0.2 l de concentré. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 29 - Sécher avec un chiffon doux ou une peau de chamois. - Rincer à l'eau claire. 5.3 Brûleur Voir : Notice du brûleur. 5.4 Préparateur d'eau chaude sanitaire Voir : Notice du préparateur d'eau chaude sanitaire. 23/04/2018 - 300006957-05 GT 220 - GT 2200...
- Page 30 - Faire ramoner soigneusement la chaudière et la cheminée. - Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur. - Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon. GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 31 7 Pièces de rechange - GT 220 - GT 2200 Pour commander une pièce de rechange, il est indispensable d'indiquer le numéro de code figurant dans la liste, en face du repère de la pièce désirée. Voir aussi : - Notice du tableau de commande : B, B2, E, ER, D, D + AD217.
- Page 32 Habillage + isolation GT 220 M000429C M000429C GT 220 - GT 2200 23/04/2018 - 300006957-05...
- Page 33 Désignation Repères Code Désignation Corps de chaudière 200005493 Isolation complète corps - 7 éléments 8227-5500 Elément arrière - GT 220 200005494 Isolation complète corps - 8 éléments 200004871 Elément intermédiaire - GT 220 Habillage 8227-5502 Elément avant - GT 220 200004624 Panneau latéral - GT 224...
- Page 34 Annexe Informations relatives aux dispositifs de chauffage des locaux...
- Page 35 Table des matières Table des matières Informations spécifiques ................3 Recommandations .
- Page 36 1 Informations spécifiques Informations spécifiques Recommandations Remarque Seules des personnes qualifiées sont autorisées à procéder au montage, à l’installation et à l'entretien de l'installation. Données techniques Tab.1 Paramètres techniques applicables aux dispositifs de chauffage des locaux par chaudière GT 224 GT 225 Chaudière à...
- Page 37 1 Informations spécifiques GT 226 GT 227 GT 228 Production de chaleur utile à la puissance ther 78,0 92,0 100,0 mique nominale et en régime haute températu Production de chaleur utile à 30 % de la puis 24,1 28,4 30,9 sance thermique nominale et en régime basse température Efficacité...
- Page 38 1 Informations spécifiques 300006957 - ErP01 - 08092015...
- Page 39 1 Informations spécifiques 300006957 - ErP01 - 08092015...
