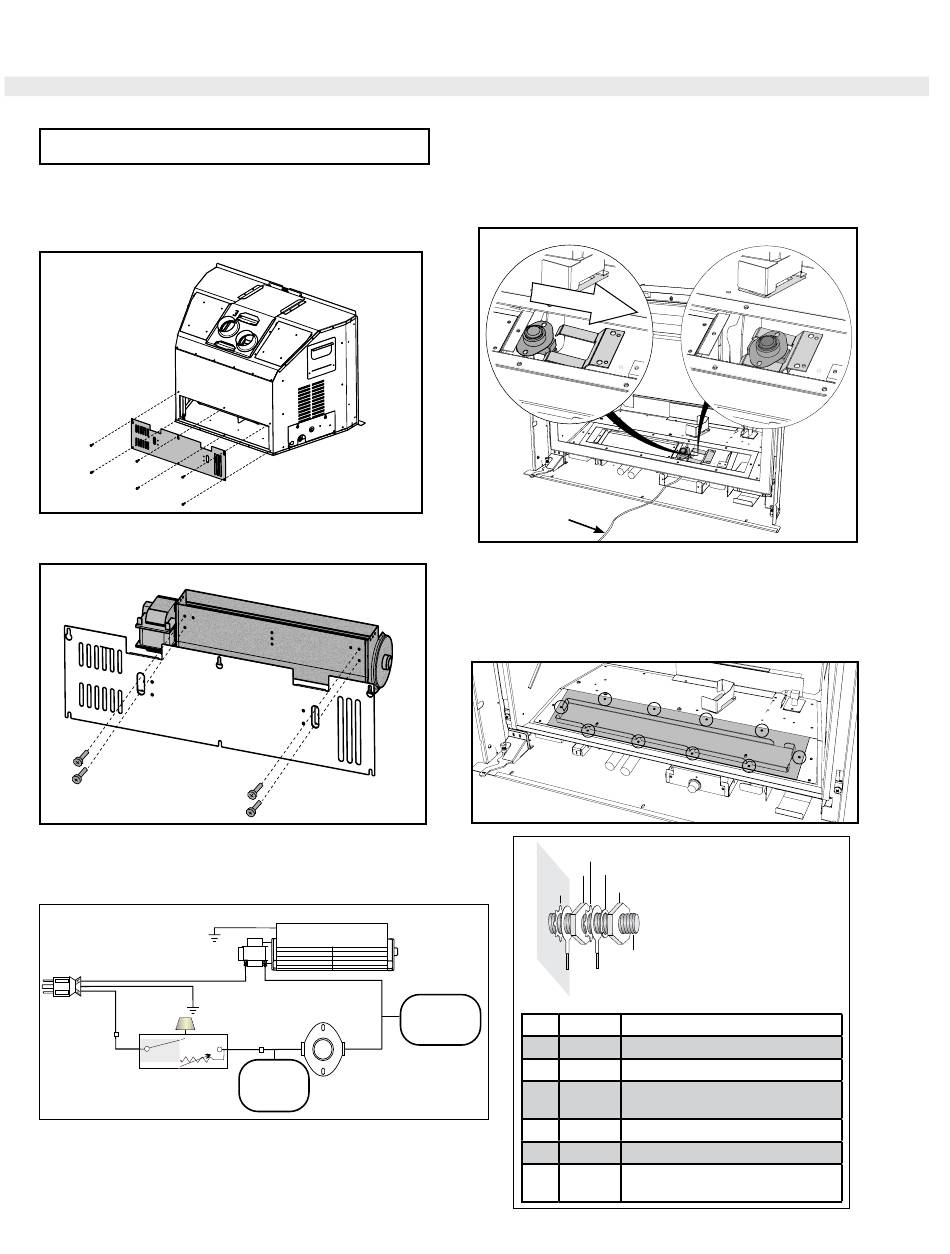

Regency Gi29L Manuel D'installation & D'utilisation page 29

Installation du ventilateur Gi29
Installation du ventilateur (en option)
REMARQUE : L'installation du ventilateur doit être effectuée avant
l'installation de l'encastrable.
1. Couper l'alimentation électrique de l'appareil.
2. Retirer le pare-feu.
3. Depuis l'arrière de l'appareil, desserrer les trois vis sur le dessus,
retirer les trois vis sur le dessous, puis soulever et sortir la plaque
de montage du ventilateur.
4. Fixer le ventilateur à la plaque de montage du ventilateur à l'aide
des quatre vis fournies.
Neutral/Neutre
Live/ Green/Vert
Sous
tension
ON
Black/
Noir
Schémas de câblage
DC
SPARKER
Green/
Vert
Red/Rouge
White/Blanc
To/À Thermocouple IN
920-433c-fr
Green/Vert
OFF
Black/
Noir
Fil noir
marqué
''896''
Gas In/Entrée de gaz
5. a) Acheminer le thermodisque et le fil depuis l'arrière vers l'avant
du foyer. Brancher le connecteur rouge du boîtier de commande
du ventilateur vers le thermodisque. Fixer le thermodisque sur
le clip situé sous le plateau de la valve en le faisant glisser en
position par l'avant. Faire glisser le thermodisque de gauche à
droite en position.
Vers le boîtier
de commande
du ventilateur
b) Si l'emplacement du thermodisque n'est pas accessible, le
plateau des éléments décoratifs peut être retiré. Suivre les
étapes du manuel pour retirer le plateau du brûleur. Retirer les
10 vis qui maintiennent le plateau des éléments décoratifs sur le
plateau de la valve. Une fois le plateau retiré, le thermodisque
peut être installé.
2
1
6
Fil noir
marqué Grey
NO. PIÈCE
Fil marqué 811
1 904-153
2 904-330
3 904-612
4 904-169
5 910-692
6 N/A
Encastrable au gaz à évacuation directe GI29L |
1
1
4
2
3
5
DESCRIPTION
RONDELLE DE BLOCAGE EN ÉTOILE
8-32 ÉCROU HEXAGONAL
8-32 X 1/2" COSSE DE MISE À LA
TERRE
#10 RONDELLE FREIN FENDUE
FIL DE TERRE VERT
CORDON D'ALIMENTATION FIL DE
TERRE
installation
29
08/09/22
