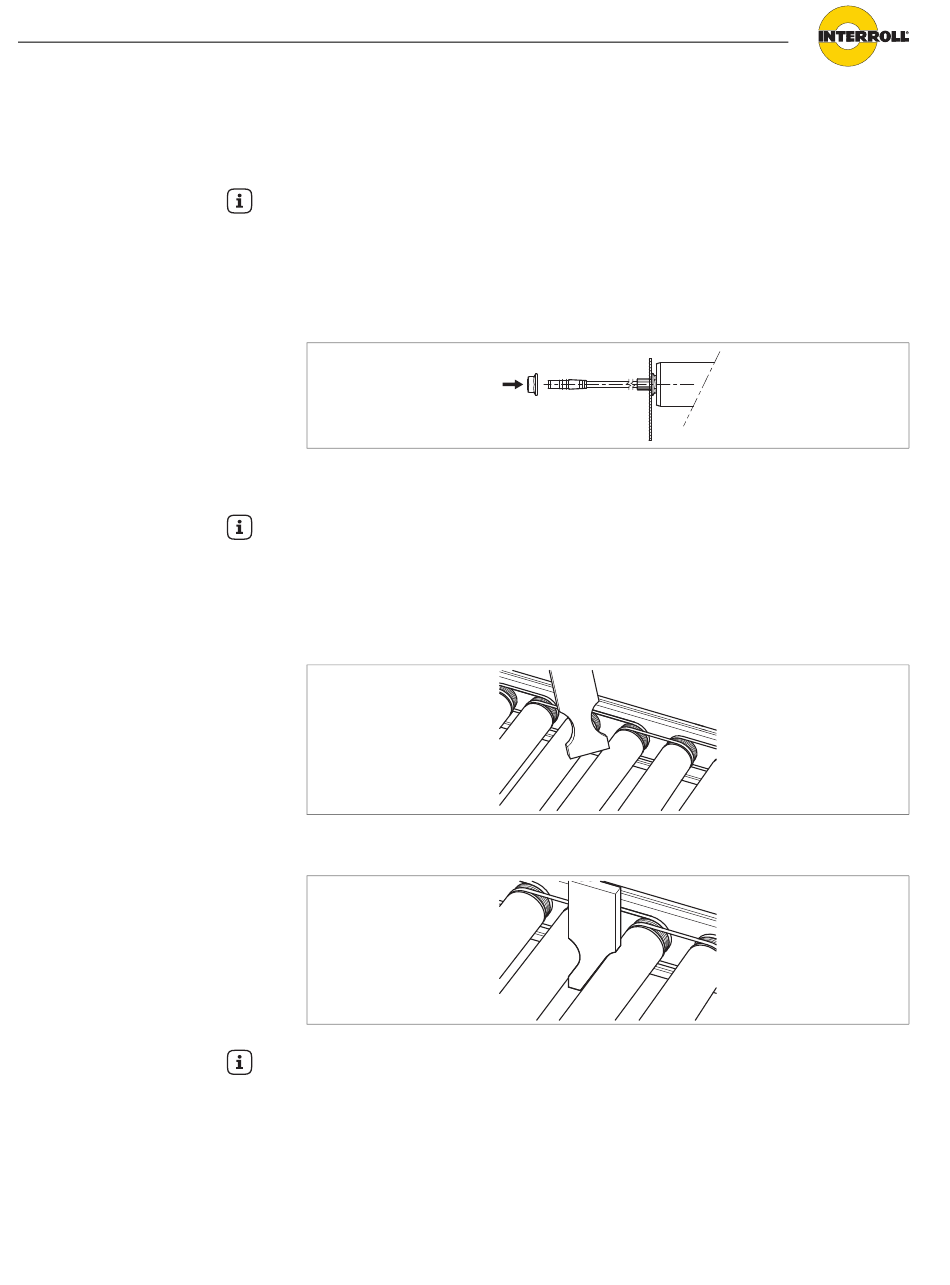

Blocage du RollerDrive dans
le bâti du convoyeur
22
RollerDrive EC310
Montage et installation
Il y a sur l'axe un écrou situé directement au niveau du tuyau. Cet écrou interne a
été prémonté et bloqué dans la position correcte.
Ne pas tordre l'écrou interne.
 Bloquer l'écrou interne avec une clé à fourche plate de 17 mm pour éviter qu'il
ne tourne. Avec la configuration IP66, utiliser une clé à fourche
d'ouverture 36 mm.
 Enfiler l'écrou fourni sur le câble du moteur et le visser sur l'axe du moteur
fileté.
 Serrer cet écrou avec une clé dynamométrique avec un couple de serrage de
70 Nm (619 in-lbf) en s'assurant que l'écrou interne ne tourne pas.
Pour éviter que les RollerDrives coniques ne soient contraints par des forces de
flexion, une compensation de l'angle est requise à l'extrémité du moteur.

Outil de montage

Pour le montage de la courroie PolyVee, vous pouvez utiliser un outil comme
celui de la figure ci-après.
 Insérer l'outil de montage entre deux rouleaux pour réduire l'écart entre les
rouleaux adjacents.
Les dimensions de l'outil de montage dépendent de l'écart entre les rouleaux et
de leur diamètre.
