Disposition Des Gorges De Courroie Ronde; Rollerdrives Coniques - Interroll EC310 Mode D'emploi

Axe taraudé M8, simple
roulement
Axe hexagonal à ressort,
double roulement
16
RollerDrive EC310
Informations sur le produit

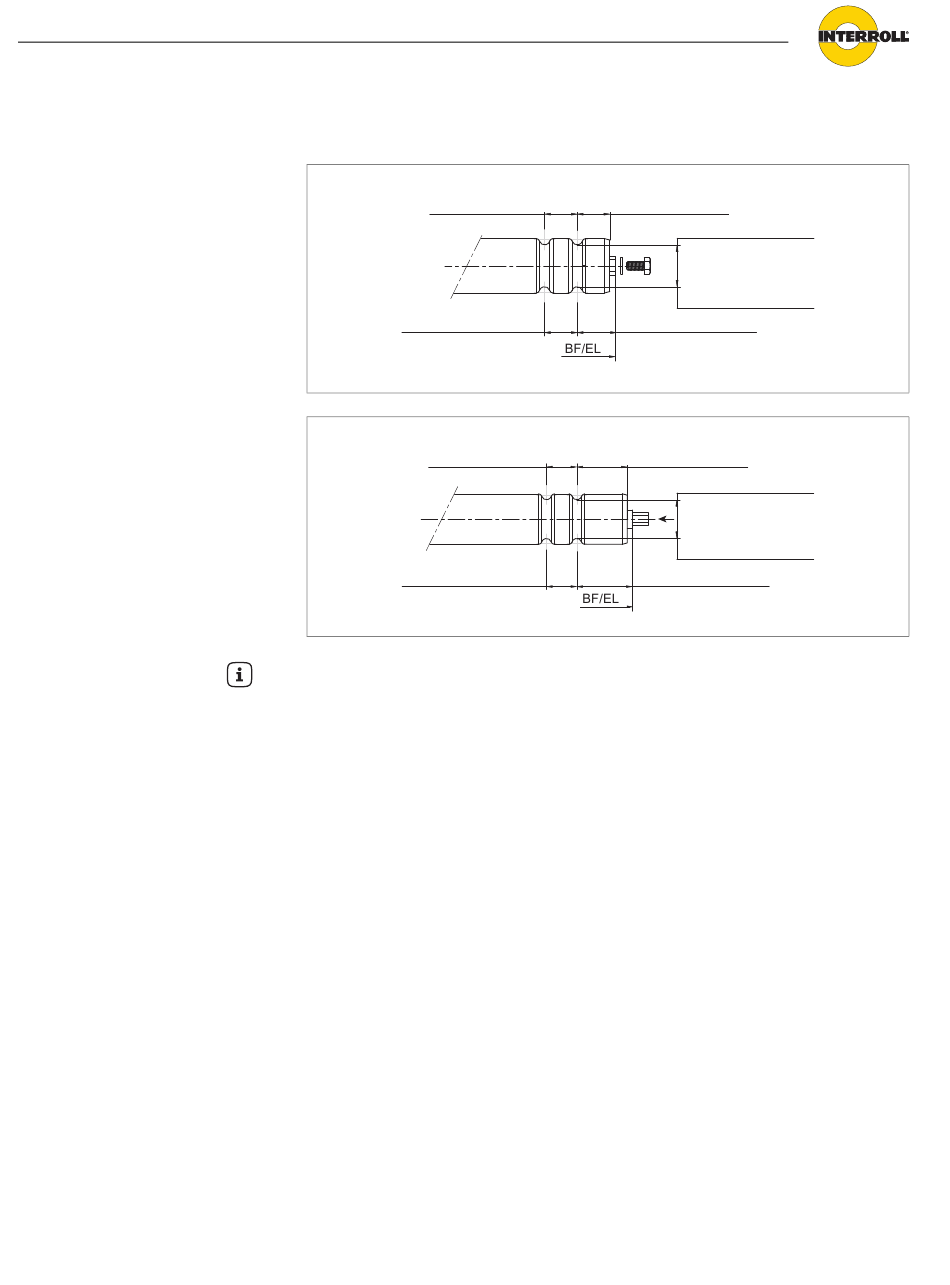

Disposition des gorges de courroie ronde

min. 22 mm (0,87 in)
min. 31,75 mm (1,25 in)
min. 22 mm (0,87 in)
min. 31,75 mm (1,25 in)
D'autres dispositions des gorges sur le tube sont possibles.

RollerDrives coniques

Pour les RollerDrives coniques, une compensation d'angle de 1,8° doit être
prévue de chaque côté pour éviter une contrainte de flexion du RollerDrive.
pour le diamètre de tube de 50 mm
min. 30 mm (1,2 in)
ø de 38,4 mm (1,51 in)
min. 31,75 mm (1,25 in)
pour le diamètre de tube de 1,9 in
pour le diamètre de tube de 50 mm
min. 50 mm (1,9 in)
ø de 38,4 mm (1,51 in)
min. 54,6 mm (2,15 in)
pour le diamètre de tube de 1,9 in
Traduction du mode d'emploi original
ø de 38,1 mm (1,5 in)
ø de 38,1 mm (1,5 in)
Version 2.1 (08/2013) fr
