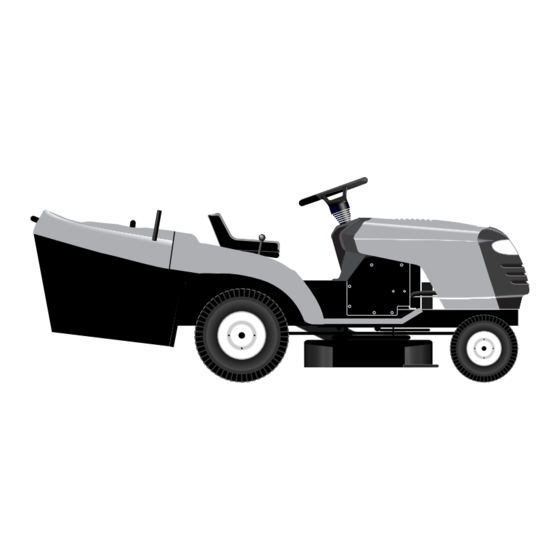

McCulloch 12592RB Manuel D'instructions
  1. Manuels
  2. Marques
  3. McCulloch Manuels
  4. Tondeuses à gazon
  5. 12592RB
  6. Manuel d'instructions
McCulloch 12592RB Manuel D'instructions

McCulloch 12592RB Manuel D'instructions

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Instruction manual
Please read these instructions
carefully and make sure you
understand them before using this
machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen
sorgfältig durch und vergewissern
Sie sich, daß Sie diese verstehen,
bevor Sie die Maschine in Betrieb
nehmen.
12592RB
14592RB
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con
attenzione ed accertatevi di averle
comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

Publicité

loading

Manuels Connexes pour McCulloch 12592RB

Sommaire des Matières pour McCulloch 12592RB

  • Page 1 12592RB 14592RB Manuale di istruzioni Manuel d’instructions Instruction manual Prima di utilizzare la macchina Merci de lire trés attentivement le Please read these instructions leggete queste istruzioni con manuel d'instructions. Assurez-vous carefully and make sure you attenzione ed accertatevi di averle...
  • Page 2 Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche. Règles de sécurité. Veiligheidsregels. Assembly. Montaje. Zusammenbau. Montaggio. Montage. Montering. Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies. Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento.
  • Page 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. • Before attempting to start the engine, disengage all blade I.
  • Page 4 IV. Maintenance and Storage • Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.
  • Page 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. • Bei Maschinen mit mehreren Mähmessern ist Vorsicht I.
  • Page 6 • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstellen und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: - vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf; - vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers; - nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...
  • Page 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tondeuses autoportées ATTENTION: CETTE TONDEUSE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS. L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET ÉVENTUELLEMENT MORTELLES.
  • Page 8 • Débrayez les lames, arrêtez le moteur, et débranchez le (s) fil (s) de la bougie d'allumage ou enlevez la clef de contact: - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur l'unité de coupe, - avant de retirer un objet coincé...
  • Page 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
  • Page 10 • Desenganche la transmisión a los accesorios, pare el motor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición - antes de limpiar bloqueos o desatrancar del conducto; - antes de inspeccionar, limpiar o trabajar sobre la segadora;...
  • Page 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Page 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e prima di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
  • Page 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. Training III. Bediening • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...
  • Page 14 - voordat u opgehoopt materiaal weghaalt of een 14592RB 12592RB verstopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt of eraan werkt; - nadat u een ongewenst voorwerp heeft geraakt.
  • Page 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Page 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Page 17 SCHWEFELSÄURE GEFAHR AUGEN ZU VERMEIDEN: AUGEN SCHÜTZEN KANN ERBLINDUNG UNVERZÜGLICH MIT EXPLOSIVE GASE • FUNKEN ODER SCHWERE WASSER AUSSPÜLEN. KÖNNEN ERBLINDUNG VERÄTZUNGEN • FEUER SOFORT ÄRZTLICHE VERURSACHEN. HILFE AUFSUCHEN. KÖRPERVERLETZUNGEN • RAUCHEN VERURSAC-HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK GEEN OGEN BESCHERMEN MET WATER SPOELEN.
  • Page 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- sembled, which for transportation reasons are enclosed in the packing. The picture shows which parts must be as- sembled.
  • Page 19 VOLANTE DE DIRECCIÓN • Introduzca el eje de extensión (1). Apriete en forma segura. • Montar la cubierta del eje del volant. Assegurarse de que las espigas de guía de la cubierta encajan en los orificios respectivos. • Remueva el adaptador del volante y deslice el adaptador sobre la extensión del eje de dirección.
  • Page 20 Asiento Remueva la manilla de ajuste y la arandela plana que aseguran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor. Gire el asiento hacia arriba y remuevalo del embalaje de cartón .
  • Page 21 Install battery 1. Tapador del acumulador 1. Battery Cover NOTE: If battery is put into service after month and year 2. Tornillo 2. Screw indicated on label, charge battery for minimum of one hour 3. Cable positivo (+) 3. Cable Positive (+) at 6-10 amps.
  • Page 22 WARNING: Positive terminal must be connected first to prevent sparks from accidental grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables. Grease the battery poles with vaseline to prevent corrosion.
  • Page 23 TO ADJUST GAUGE WHEELS PARA AJUSTAR LAS RUEDAS CALIBRADORAS Gauge wheels are properly adjusted when they are slightly Las ruedas calibradoras están bien ajustadas cuando se off the ground when mower is at the desired cutting height in encuentran un poco a distancia del terreno al mismo tiempo operating position.
  • Page 24 To install bagger components to tractor 1. Support Bracket 2. 3/8 Carriage Bolt 3. 3/8 Lock Nut 4. 3/8 x 63,5mm Hex Bolt 1. Discharge Chute 5. 10,3mm (13/32") flat 2. 3/8 Nut washer 3. Flat Washer • Remove discharge chute from rear of tractor. Unhook the two (2) straps and pull chute out and away from tractor.
  • Page 25 85˚ To Assemble Bagger NOTE: For ease of assembly, you may wish to obtain the assistance of another person when putting the bagger to- gether. 1. Front bagger tube • Holes in front bagger tube are at an angle. Place front 2.
  • Page 26 Installation der Aufhängung der Grasfangbox des Traktors 1. Strebe 2. Tragbolzen 3/8 3. Kontermutter 3/8 4. Sechskantbolzen 3/8 x 63,5mm 5. Flache Unterlegscheibe 10,3mm (13/32) 1. Auswurfkanal 2. Kontermutter 3/8 3. Flache unterlegscheibe • Die beiden oberen Stützwinkel mittels der beigelegten 0.38"...
  • Page 27 Montage der Grasfangbox 85˚ HINWEIS: Zum leichteren Zusammenbau der Grasfangbox ist es u.U. sinnvoll, die Hilfe einer zweiten Person heranzuziehen. 1. Vorderer Rahmen • Die sich vorne in der Absackröhre befindlichen Löcher der Grasfangbox sind schräg angesetzt. Die vordere Absackröhre an der unteren Absackröhre anlegen und ausrichten und vor 2.
  • Page 28 Assemblage des composants du collecteur 1. Console de support 2. Boulon de support 3/8 3. Contre-ècrou 3/8 4. Boulon à tête hèxagonale 3/8 x 63,5 5. Rondelle plate 10,3 (13/32") 1. Manche de décharge 2. 3/8 Écrou 3. Rondelle Plate •...
  • Page 29 Pour assembler le collecteur REMARQUE: Pour faciliter l'assemblage, vous pouvez 85˚ obtenir l'aide d'une autre personne en remontant le ramasse- herbe. • Les trous antérieur dans le tube du ramasse herbe sont sous un angle. Placez le tube antérieur du rammasse 1.
  • Page 30 Para montar los componentes del contenedor para costales al tractor 1. Consola portadora 2. tornillo portadora 3/8 3. Contratuerca 3/8 4. 3/8x63,5mm arandelas planas 1. Descarga de adaptarse 5. Arandela plana 10,3mm (13/32î) 2. Tuercas de 3/8 3. Arandelas planas •...
  • Page 31 Para montar el contenedor 85˚ NOTA: Para facilitar el ensamblaje de la recolectora dehierba,se aconseja efectuar las operaciones con de la ayuda de otra persona. • Los agujeros del tubo delantero del recogedor del césped están en ángulo. Coloque el tubo delantero del recogedor del césped contra el tubo más inferior y verifique la alineación apropiada de los agujeros antes de ensamblar los pernos.
  • Page 32 Per montare i componenti del cesto di raccolta 1. Staffa di supporto 2. Bullone di supporto (3/8) 3. Dadi 3/8 1. Convogliatore di scarico 4. Bullone a testa esagonale (3/8 x 63,5mm) 2. Dadi 3/8 5. Rondella piatta 3. Rondella Piatta •...
  • Page 33 Per montare il cesto di raccolta: 85˚ NOTA: per facilitare l’assemblaggio, nell’installare il sacco può essere utile farsi aiutare da un’altra persona. • I fori del tubo bagger frontale sono posti ad angolo. Posizionare il tubo bagger frontale contro il tubo bagger inferiore e, prima di inserire le viti, controllare che i fori siano allineati.
  • Page 34 Hetmonteren van componenten van de grascontainer op de trekker 1. Stennijzer 2. 3/8 Slotbout 3. 3/8 borgmoer 4. 3/8 Zeskantbout 5. Vlakke sluitring 10,3 mm (13.32") 1. Afvoertrechter 2. 3/8 borgmoer 3. Vlakke sluitring • Verwijder de afvoertrechter van de achterzijde van de •...
  • Page 35 De grascontainer monteren 85˚ N.B.: Indien gewenst kunt u de grascontainer samen met iemand anders in elkaar zetten om het assembleren makkelijker te maken. • De gaten in de voorste toevoerslangen voor de zak zijn schuin aangebracht. Plaats de voorste slang tegen de 1.
  • Page 36 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch Position. 1. Lichtschalter. 2. Throttle Control. 2. Gashebel. 3. Brake and clutch pedal. 3.
  • Page 37 Emplacement des commandes Comandi 1. Interrupteur des phares. 1. Interruttore luci. 2. Commande de gaz. 2. Acceleratore. 3. Pédale de frein et d'embrayage. 3. Pedale freno/frizione. 4. Levier de changement de vitesse. 4. Leva del cambio. 5. Embrayage et débrayage de groupe de coupe. 5.
  • Page 38 1. Light switch position 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades. = Full speed = Idling speed 2.
  • Page 39 3. Brake and clutch pedal When the pedal is pushed down the brake is applied and the motor is disengaged. 3. Brems- und Kupplungspedal Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abge- bremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.
  • Page 40 4. Levier de changement de vitesses La boîte de vitesses a rapports en marche avant, une position neutre et une marche arrière. Le passage de vitesses peut se faire du point neutre jusqu’à la vitesse maximale sans s’arrêter à chaque position intermédaire. Il est indispensable d’appuyer sur la pédale d’embrayage (et donc de débrayer) à...
  • Page 41 5. Embrayage/débrayage du groupe de coupe Amener le levier vers l’avant pour enclencher l’accouplement du groupe de coupe. Les courroies d’entraînement sont alors tendues et les couteaux commencent à tourner. Amener le levier vers l’arrière pour débrayer le groupe de coupe, les couteaux sont alors freinés par les sabots qui viennent contre les poulies.
  • Page 42 7. Cerradura de encendido La llave de encendido puede hallarse en tres posiciones diferentes: Corriente eléctrica cortada START Corriente eléctrica conectada START Motor de arranque acoplado ADVERTENCIA! 7. Ignition Lock Si abandona la máquina sin vigilancia, no deje nunca la llave There are three different positions for the ignition key: en la cerradura.
  • Page 43 8. Freno de estacionamiento Aplique el freno de estacionamiento de la manera siguiente: 1. Apriete el pedal del freno hasta el fondo. 2. Tire de la palanca de freno hacia arriba y manténgala en esta posición. 3. Suelte el pedal. Para desaplicar el freno de estacionamiento sólo es necesa- rio apretar el pedal del freno.
  • Page 44 4. Before starting. 4. Maßnahmen vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Filling up Reposición de combustible The engine should be run of pure (not oil mixed) unleaded El motor ha de funcionar con gasolina pura (sin mezcia de petrol.
  • Page 45 Oil level The combined oil refilling cap and the oil stick is accessible when the bonnet is lifted forwards. The oil level in the engine Nivel de aceite should be checked before each run. Make sure that the tractor La tapa combinada para el llenado de aceite y para la varilla is horizontal.
  • Page 46 Tire air pressure Check the tire pressure regularly. The pressure in the front tires should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tires. Reifendruck Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.
  • Page 47 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S’assurer que le carte de coupe est en position de transport (en position supérieure) et que le levier pour l’embrayage/ débrayage du carte de coupe est en position de débrayage. Arranque del motor Asegúrese de que el equipo de corte está...
  • Page 48 Pull out the choke control (if engine is cold). Den Kaltstarthebel herausziehen (nur bei kaltem Motor). Tirer le starter (si le moteur est froid). Extraer el estrangulador (únicamente si el motor está frío). Estrarre il comando dello choke (in caso di partenza a freddo).
  • Page 49 Tourner la clef de contact en position de démarrage “START”. ATTENTION! Ne pas faire tourner le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage. Ponga la llave de encendido en la posición de arranque ”START”.
  • Page 50 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the engine if the driver la corriente al motor si el conductor sale del asiento con leaves the seat with engine running and with the connec- el motor en marcha y con la palanca de acoplamiento/ tion/disconnection lever in position “connection”.Your...
  • Page 51 Cutting tips Conseils de tonte • Clear the lawn from stones and other objects which can be • Enlever les pierres et autres objets se trouvant sur la thrown away by the blades. pelouse et risquant de devenir des projectiles au contact des lames.
  • Page 52 Maaitips Consigli per il taglio dell’erba • Verwijder stenen en andere voorwerpen van het gazon, • Pulire il prato da pietre e altri corpi estranei. die weggeworpen kunnen worden door de messen. • Individuare ostacoli fissi. • Localiseer en markeer grotere stenen of andere •...
  • Page 53 Pour vider le bac: Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames. • Amener le tracteur là ou vous souhaitez le décharger. • Mettre le levier de boîte de vitesses au point mort et tirer le frein à...
  • Page 54 To convert mower Heckauswurf (Deflektor) • Mähdeck in höchste Schnittposition bringen. (Converting to mulching or rear discharging will require the purchase of these accessories.) • Entfernen Sie die Grasfangbox und den Mulcheinsatz (falls dieser montiert ist). To mulching • Installieren Sie den Auswurfkanal durch die Öffnung der •...
  • Page 55 Per lo scarico a terra Para cambiar el ajuste de la segadora • Mettere il piatto nella posizione piu' alta. (Un cambio de ajuste para no recoger la hierba o usarla tipo mulching requiere la compra de los mecanismosdispositivos • Togliere il cesto e il Kit Mulching siguientes) •...
  • Page 56 ATTENTION! • Ne pas conduire sur un terrain incliné de plus de 10º. Le risque de se renverser est très important. • Ne jamais conduire le tracteur parallèlement à la pente à cause du risque de se renverser. Toujours conduire le tracteur perpendiculairement à...
  • Page 57 Switching off the engine Move the gas control to “ ”. Disconnect the cutting unit by moving the connect/disconnect lever downwards. Lift up the cutting unit and turn the ignition key to “OFF” position. Allow the engine to idle for 1-2 minutes to cool down before switching off after a hard work.
  • Page 58 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstellung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the following shall Antes de proceder a efectuar el servicio en el motor o en el be carried out: equipo de corte, hay que hacer lo siguiente: •...
  • Page 59 Capot moteur • Soulever le capot. • Déconnecter les phares, • Se placer devant le tracteur, prendre le capot par les côtés, l'incliner à l'avant, puis le soulever pour le libérer des encoches qui le fixent au châssis, • Pour réinstaller le capot, repositionner les ergots du capot dans les encoches réservées à...
  • Page 60 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a NOTA: El mantenimiento periódico ha de hacerse con regular basis in order to keep your tractor in good running regularidad a fin de mantener el tractor en buen estado. condition. ADVERTENCIA: Antes de efectuar cualquier reparación, WARNING: Disconnect spark plug wire to prevent accidental inspección o maintenimiento, desconectar el cable de la...
  • Page 61 Afin de réaliser l’entretien du moteur Se référer au mode d’emploi du moteur. Soupape de vidange de l’huile • Enlever le bouchon et introduire le tube de vidange. • Afin d’ouvrir la soupape, appuyer légèrement, tourner en sens contraire aux aiguilles d’une montre et enlever. •...
  • Page 62 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every Every Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil ................• Lubricate pivot points ................ • Check brake operation ......•...
  • Page 63 COMPE-RENDU D'ENTRETIEN Indiquer les dates après chaque mesure d'entretien Selon Toutes Toutes Toutes Toutes Toutes besoins les 8 h. les 25 h. les 50 h. les 100 h. les 200 h. • Vidange d'huile moteur ..............• Graissage des articulations .............. •...
  • Page 64 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio ................• Lubrificazione punti di articolazione ..........• Controllo freni ..........•...
  • Page 65 Blades Cuchillas The blades should be sharp to achieve best cutting results. Las cuchillas han de estar afiladas para proporcionar el mejor Sharpening can be carried out with a file or grinding disc. corte posible. El afilado puede hacerse con lima o muela. NOTE! It is very important that both blades are sharpened NOTA! Es muy importante que los dos lados de la cuchilla equally to avoid imbalance.
  • Page 66 5 Star pattern blade The center of this blade has a five (5) star pattern. The bolt that attaches this blade has normal Right Hand threads that loosens by turning ( ) counter-clockwise and tightens by turning ( ) clockwise. Messerbalkenbohrung mit fünfeckige Aussparung Die Bohrung des Messerbalkens hat eine fünfeckige Aussparung.
  • Page 67 Cuchilla de orificio-estrella de cinco puntas El centro de esta cuchilla se parece a una estrella de cinco (5) puntas. El tornillo que liga esta cuchilla es dextrogiro normal y se desentornilla en direcciûn opuesta a la vuelta de la aguja del reloj y se emperna dandole vueltas en la direcciûn de la aguja del reloj.
  • Page 68 For best results mower blades must be kept sharp. Replace Para alcanzar resultados mejores las cuchillas de la segadora bent or damaged blades. hay que mantenerlos afilados. sustituya las cuchillas torcidos y estropeados. BLADE REMOVAL C'MO DESMONTAR LAS CUCHILLAS • Raise mower to highest position to allow access to blades.
  • Page 69 Brakes The brakes are located inside the right rear wheel. The wheel 38mm should be dismantled for best access. • Press down the clutch/brake pedal and engage the parking brake. Bremse Die Bremse sitzt innerhalb des rechten Hinterrades. Für beste Zugänglichkeit ist das Rad auszubauen. •...
  • Page 70 Dismantling of the cutting unit Work from the right side of the machine. 1. Take off the belt from the engine pulley (1). 2. Remove the two rear retainer springs (2) and knock off the axle taps with a hammer. Demontage des Mähdecks Arbeiten Sie auf der rechten Seite der Maschine.
  • Page 71 3. Remove the retainer springs (3), (4), (5) and axles. Assembly of the cutting unit 4. Pull the lever for lifting/lowering the cutting unit back- • Push in the cutting unit under the machine. wards. • Assemble in the reverse order to dismantling. 5.
  • Page 72 Changement de la courroie d'entrainement du carter de coupe 1. Déposer le carter de coupe (voir chapitre précédent). 2. Retirer la courroie en partant de la poulie gauche du carter de coupe, puis des autres poulies. 3. Retirer ensuite la courroie de l'unité de coupe. 4.
  • Page 73 Adjustment of the cutting unit A. In the direction of travel 1. Check that the air pressure is correct in all four tires. 2. Make sure that the machine is on a horizontal surface. To achieve best cutting results the cutting unit’s front edge (B) 3.
  • Page 74 REGLAGE TRANSVERSAL • Relever le carter de coupe dans sa position la plus haute. • Calculer la distance au sol à partir des milieux des bords extérieurs gauche et droite du carter de coupe. “A” “A” • La distance A doit être la mêne des deux côtés à 6 mm près.
  • Page 75 Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Desmontar el limitador de movimientos del acoplamiento (1). 3. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (2), de la acoplamiento (3).
  • Page 76 EINSTELLUNG DES SCHALTHEBELS DES DIFFERENTIALGETRIEBES Das Differentialgetriebe muß sich in Leerlaufstellung befinden, wenn der Schalthebel in der Neutral-Stellung (N) (Verschlußsperre) steht. Diese Einstellung wird bereits vom Hersteller im Werk durchgeführt. Sollte es jedoch dennoch erforderlich sein, weitere Einstellungen vorzunehmen, so muß...
  • Page 77 REGOLAZIONE DELLA LEVA DEL MECCANISMO DEL CAMBIO DI VELOCITÀ CON DIFFERENZIALE Il meccanismo del cambio con differenziale deve essere in posizione di folle quando la relativa leva è in posizione di folle (N) (blocco). Tale condizione viene impostata al 1. Palanca de Velocidades del Cambio mecÁnico momento della fabbricazione.
  • Page 78 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. Kraftstoff fehlt im Kraftstofftank. 1. No fuel in fuel tank. 2. Defekte Zündkerze. 2. Plug defective. 3. Defekter Zündkerzenanschluß. 3. Plug connection defective. 4. Schmutz in Vergaser oder Kraftstoffleitung. 4.
  • Page 79 7. Recherche des pannes. 7. Búsqueda de averías. El motor no arranca Le moteur ne démarre pas No hay combustible en el depósito. 1. Manque d’essence dans le réservoir. 2. La bujía es errónea. 2. Bougie d’allumage défectueuse. 3. La conexión de la bujía está defectuosa. 3.
  • Page 80 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Page 81 8. Storage. 8. Aufbewahrung. 8. Rangement. 8. Conservación. Suivre la procédure suivante une fois la saison terminée: The following steps should be taken when mowing season is over: • Nettoyer toute la machine, spécialement l'intérieur du • Clean the entire machine, especially underneath the carter de coupe.
  • Page 82 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti interventi: Aan het einde van elk maaisezoen moeten de volgende maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il coperchio della falciatrice. • Maak de hele machine schoon, in het bijzonder de binnenkant van de kap van de maaikast.
