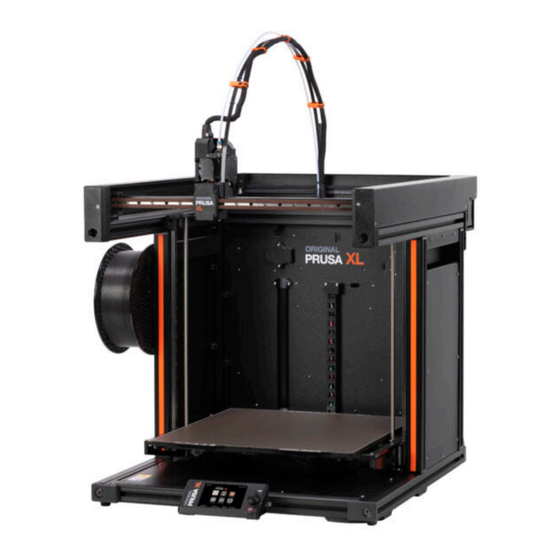

Original Prusa XL Mode D'emploi
Masquer les pouces
Voir aussi pour XL:
- Mode d'emploi (108 pages) ,
- Mode d'emploi (84 pages) ,
- Mode d'emploi (68 pages)
Publicité
Liens rapides
Table des matières
1. Introduction
......................................................................................................................
Étape 1 - Préparation du kit de mise à niveau
Étape 2 - Procurez-vous les outils nécessaires
Étape 3 - Procurez-vous les outils nécessaires
Étape 4 - Guide des étiquettes
Étape 5 - Aide-mémoire
Étape 6 - Côtés avant, gauche, droit et arrière
Étape 7 - Manipulation de l'imprimante
Étape 8 - Buses de rechange
Étape 9 - Chaussette en silicone
Étape 10 - Voir les images en haute résolution
Étape 11 - Nous sommes là pour vous !
Étape 12 - Comment réussir l'assemblage
Étape 13 - Récompensez-vous
Étape 14 - Préparez votre bureau
2. Préparation de l'imprimante
Étape 1 - Préparation de l'imprimante
Étape 2 - Protection du plateau chauffant
Étape 3 - Débranchement de l'imprimante
Étape 4 - Puis-je ouvrir les Haribo ?
Étape 5 - Commençons
3. Detaching the Nextruder
Étape 1 - Tools necessary for this chapter
Étape 2 - Wi-Fi antenna detaching
Étape 3 - PTFE unpluging
Étape 4 - Disconnecting the Nextruder cable
Étape 5 - Detaching the dock
Étape 6 - Detaching the Nextruder
Étape 7 - Detaching the Nextruder
Étape 8 - Still no sweets?
Étape 9 - Good job!
4. ToolChanger assembly
Étape 1 - Tools necessary for this chapter
Étape 2 - Preparing the X-carriage
Étape 3 - Installing the ToolChanger: parts preparation
Étape 4 - Preparing the ToolChanger
Étape 5 - Installing the ToolChanger
Étape 6 - Covering the X-carriage
Étape 7 - Haribo
Étape 8 - Almost done
5. Mise à niveau du Nextruder
Étape 1 - Outils nécessaires pour ce chapitre
Étape 2 - Démontage du dock : préparation des pièces
Étape 3 - Démontage du dock : faisceau de câbles
Étape 4 - Démontage du dock
Étape 5 - Assemblage du nouveau dock : préparation des pièces
Étape 6 - Assemblage du nouveau dock : insertion de l'écrou
Étape 7 - Assemblage du nouveau dock : dock métallique
Étape 8 - Assemblage du nouveau dock : vis supérieure
.....................................................................................
................................................................................................
......................................................................................
................................................................................
....................................................................................
...............................................................................
....................................................................................
...............................................................................................
...........................................................................................
...........................................................................
...........................................................................................
.....................................................................................
...........................................................................
...........................................................................
...........................................................................................
......................................................................................................
..............................................................................................
...........................................................................
............................................................................
............................................................................................................
.................................................................................................
....................................................................................
...................................................................................
...........................................................
.........................................................
.........................................................
..........................................................
.....................................................................
........................................................
......................................................................
...............................................................
.......................................................................
...............................................................
..............................................................
..........................................................................
...............................................................
..........................................................
...............................................................
.......................................................................
........................................................................
..........................................................
........................................
...............................................
.......................................
......................
............................
..................................
.....................................
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
20
21
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
34
