Mise en service
9.4
Systèmes à plusieurs axes

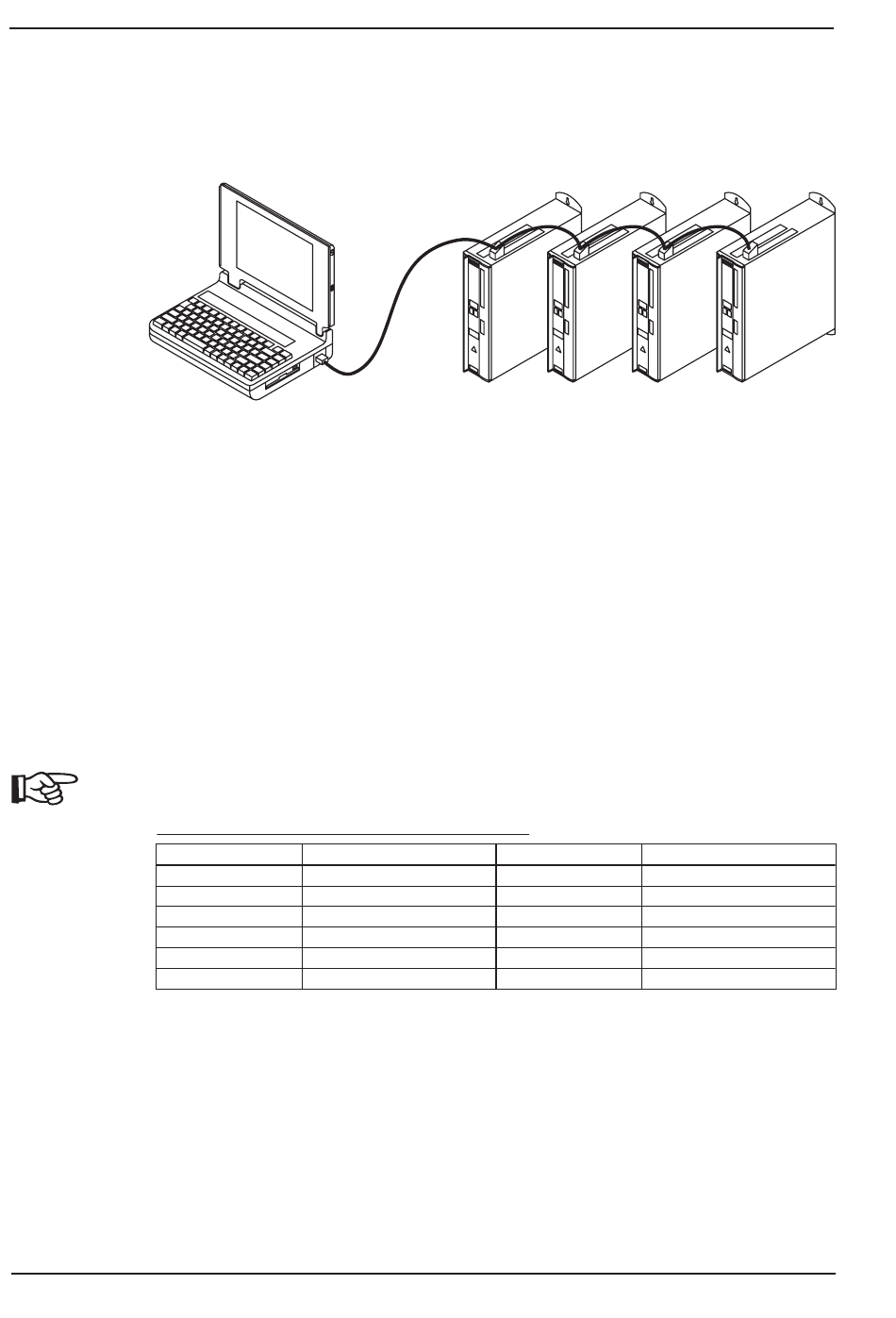

6 transistors-onduleurs peuvent être raccordés à l'ordinateur au moyen d'un câble spécial:
Type de câble -SR6Y- (pour 4 variateurs) ou -SR6Y6- (pour 6 variateurs).
PC
Si vous êtes raccordés à un seul variateur, vous pouvez à présent sélectionner et paramétrer les
quatre / six transistors-onduleurs via les adresses de station en vous aidant du manuel d'opération.
9.4.1
Adresse de station pour CAN bus
Lors de la mise en service, il est recommandé de régler au préalable les adresses de station de
chaque variateur et le taux de bauds pour la communication via le clavier de la platine (ð p.87).
9.4.2
Taux de bauds pour CAN bus
Après modification de l'adresse de station et du taux de bauds, arrêtez et remettez
en marche l'alimentation en tension auxiliaire de 24 V du variateur.
Codage du taux de bauds sur le tableau lumineux :
84
Câble -SR6Y-
COMx
RS232
Codage
taux de bauds en kBits/s
0
1
2
3
4
07/2007
Adr.:
Adr.:
01
02
Taux de bauds pour toutes les variateurs
(voir table)
Codage
10
20
50
100
125
AX 2001...2020 Manuel du Produit
Adr.:
Adr.:
04
03
taux de bauds en kBits/s
5
250
6
333
7
500
8
666
9
800
10
1000
