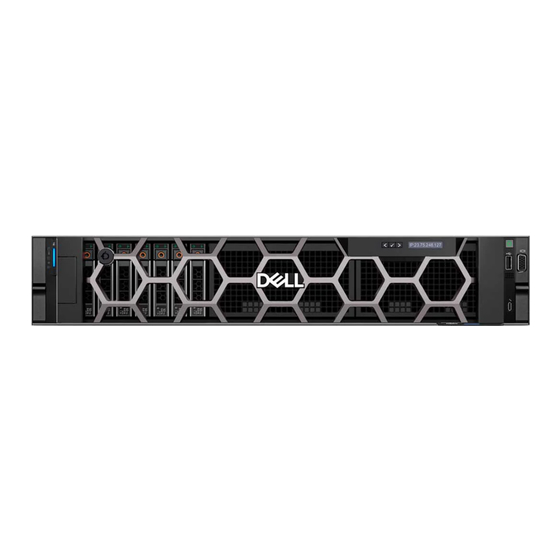

Dell PowerEdge R860
Manuel d'installation et de maintenance
Modèle réglementaire: E85S
Type réglementaire: E85S001
Mai 2023
Rév. A00

Publicité

loading

Manuels Connexes pour Dell PowerEdge R860

Sommaire des Matières pour Dell PowerEdge R860

  • Page 1 Dell PowerEdge R860 Manuel d’installation et de maintenance Modèle réglementaire: E85S Type réglementaire: E85S001 Mai 2023 Rév. A00...
  • Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
  • Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du système Dell PowerEdge R860..............9 Vue avant du système................................9 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 16 Localisation du code de service express et du numéro de série..................
  • Page 4 BIOS du système................................45 Paramètres iDRAC.................................67 Paramètres de l’appareil..............................67 Paramètres du numéro de série...........................67 Dell Lifecycle Controller..............................67 Gestion des systèmes intégrée............................ 67 Gestionnaire de démarrage..............................68 Démarrage PXE................................... 68 Chapitre 6: Validation du minimum pour le test POST et de la configuration de gestion des système..69 Configuration minimale pour l’auto-test au démarrage (POST)...................
  • Page 5 Installation du fond de panier de disque........................94 Supports de paroi latérale..............................95 Retrait du support de paroi latérale..........................95 Installation du support de paroi latérale........................96 Routages de câbles................................98 Module PERC..................................117 Retrait du module PERC avant de montage arrière....................117 Installation du module PERC avant à...
  • Page 6 Commutateur d’intrusion..............................181 Retrait du module du commutateur d’intrusion......................182 Installation du module du commutateur d’intrusion....................182 Carte OCP (en option)..............................183 Retrait de la carte OCP............................... 183 Installation de la carte OCP............................185 Bloc d’alimentation................................186 Fonctionnalité de disque de secours..........................186 Retrait du cache du bloc d’alimentation........................187 Installation du cache de bloc d’alimentation......................187 Retrait d’un adaptateur de bloc d’alimentation......................
  • Page 7 Contacter Dell Technologies............................225 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)........... 226 QRL (Quick Resource Locator) du système PowerEdge R860................226 Réception d’un support automatisé avec Passerelle de connexion sécurisée (SCG)..........227 Chapitre 12: Ressources de documentation................... 228...
  • Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
  • Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 10 MAC, etc. Si vous avez opté pour l’accès sécurisé par défaut à l’iDRAC, l’étiquette d’informations contient également le mot de passe sécurisé par défaut de l’iDRAC. REMARQUE : Pour plus d’informations sur les ports, voir la section Caractéristiques techniques. Présentation du système Dell PowerEdge R860...
  • Page 11 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.
  • Page 12 Le port iDRAC Direct (USB micro-AB) permet d’accéder aux (USB micro-AB) fonctionnalités USB micro-AB d’iDRAC Direct. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. REMARQUE : Vous pouvez configurer l’iDRAC Direct en utilisant un câble USB-micro USB (type AB) que vous pouvez connecter à...
  • Page 13 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à...
  • Page 14 Le port USB est à 4 broches et est compatible USB 2.0. Ce port permet de connecter des périphériques USB au système. Port USB 3.0 Les ports USB sont à 9 broches et sont compatibles USB 3.0. Ces ports vous permettent de connecter des périphériques USB au système. Présentation du système Dell PowerEdge R860...
  • Page 15 Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
  • Page 16 2. Carte d’extension du backplane 3. Ventilateurs de refroidissement 4. Processeur 2 5. Sockets de mémoire DIMM 6. Bloc d’alimentation (PSU2) 7. Bloc d’alimentation (PSU1) 8. Carte système 9. Processeur 1 10. Numéro de série express Présentation du système Dell PowerEdge R860...
  • Page 17 4. Processeur 4 (carte PEM) 5. Sockets de mémoire DIMM (carte PEM) 6. Bloc d’alimentation (PSU2) 7. Bloc d’alimentation (PSU1) 8. Carte système 9. Carte PEM 10. Processeur 3 (carte PEM) 11. Numéro de série express Présentation du système Dell PowerEdge R860...
  • Page 18 NIC, l’adresse MAC, l’étiquette QRL, etc. Si vous avez opté pour l’accès par défaut sécurité à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Si vous avez opté Présentation du système Dell PowerEdge R860...
  • Page 19 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST) et le code de service express (Exp Svc Code). Le code de service express permet à Dell d’orienter les appels de support vers le technicien approprié.
  • Page 20 Figure 14. Informations de maintenance Présentation du système Dell PowerEdge R860...
  • Page 21 Figure 15. Informations sur la mémoire Présentation du système Dell PowerEdge R860...
  • Page 22 Figure 16. Présentation électrique de la carte système Présentation du système Dell PowerEdge R860...
  • Page 23 Figure 17. Présentation électrique de la carte PEM Figure 18. Comportement du voyant LED Présentation du système Dell PowerEdge R860...
  • Page 24 Figure 19. Configuration et disposition d’un système de disques 2,5 pouces Figure 20. Réglages des cavaliers Figure 21. Tâches du système Présentation du système Dell PowerEdge R860...
  • Page 25 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell) disponible sur...
  • Page 26 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du boîtier • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques techniques des ventilateurs •...
  • Page 27 Figure 23. Dimensions du boîtier Tableau 7. Dimensions du boîtier Numéro de Za avec Za sans Poids max. Boîtier modèle cadre cadre du système R860 482,0 mm 444 mm 86,8 mm 36,0 mm 22,0 mm 817,23 mm 848,3 mm 42,97 kg (18,97 pouces) (17,48 pou (3,41 pou...
  • Page 28 La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. REMARQUE : Si un système équipé...
  • Page 29 Lors de l’installation d’un bloc d’alimentation de 60 mm, un adaptateur de bloc d’alimentation de 26 mm est requis. Reportez-vous à la section Installation d’un adaptateur de bloc d’alimentation. Caractéristiques techniques des ventilateurs Le système PowerEdge R860 prend en charge jusqu’à six Ventilateurs standard (STD). Tableau 12. Caractéristiques techniques des ventilateurs Type de Abréviation Couleur de Image de l’étiquette...
  • Page 30 Caractéristiques des cartes de montage de cartes d’extension Le système PowerEdge R860 prend en charge jusqu’à huit logements PCI express (PCIe) Gen 5 (6 au format hauteur standard et 2 au format profil bas) sur la carte système. Tableau 13. Logements de carte d’extension pris en charge sur la carte système...
  • Page 31 SSD Dell Express Flash NVMe PCIe à l’adresse https://www.dell.com/support > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents. Caractéristiques techniques...
  • Page 32 La procédure d’installation de la carte du connecteur série (en option) est identique à celle de la plaque de recouvrement de carte d’extension. Caractéristiques des ports VGA Le système PowerEdge R860 prend en charge le port VGA DB-15 sur le panneau avant et sur la carte d’E/S arrière (en option pour la configuration de refroidissement liquide direct). Caractéristiques vidéo La plate-forme supporte les résolutions vidéo et les taux d’actualisation suivants :...
  • Page 33 Spécifications environnementales REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la fiche technique environnementale du produit qui se trouve dans la section Documentation sur www.dell.com/support/home. Tableau 20. Spécifications de fonctionnement en continu pour ASHRAE A2 Température Spécifications Opérations continues autorisées...
  • Page 34 Tableau 22. Spécifications de fonctionnement en continu pour ASHRAE A4 Température Spécifications Opérations continues autorisées Plage de températures pour De 5 à 45 °C (41 à 113 °F) sans lumière solaire directe sur l’équipement une altitude ≤ à 900 mètres (≤...
  • Page 35 Tableau 26. Caractéristiques de contamination particulaire Contamination particulaire Spécifications Filtration de l’air La filtration d’air de datacenter telle que définie par ISO Classe 8 d’après ISO 14644-1 avec une limite de confiance maximale de 95%. REMARQUE : Cette condition s’applique uniquement aux environnements de datacenter.
  • Page 36 Tableau 29. Référence des libellés (suite) Étiquette Description Refroidissement DLC Refroidissement liquide direct REMARQUE : La température ambiante de la configuration est déterminée par le composant critique de cette configuration. Par exemple, si la température ambiante prise en charge par le processeur est de 35 °C (95 °F), que la barrette DIMM est de 35 °C (95 °F) et que le processeur graphique est de 30 °C (86 °F), la configuration combinée ne peut supporter que 30 °C (86 °F).
  • Page 37 Deux blocs d’alimentation sont requis en mode redondant. En cas de défaillance du bloc d’alimentation, les performances d’alimentatio du système peuvent être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Non pris en charge...
  • Page 38 Deux blocs d’alimentation sont requis en mode redondant. En cas de défaillance du bloc d’alimentation, les performances d’alimentatio du système peuvent être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Non pris en charge...
  • Page 39 Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
  • Page 40 Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Guide de l’utilisateur de l’Integrated Dell Remote Access Controller à l’adresse https://www.dell.com/idracmanuals ou pour connaître les caractéristiques spécifiques du système Guide de l’utilisateur de l’Integrated Dell Remote Access Controller, accédez à...
  • Page 41 Vous pouvez également accéder à iDRAC à l’aide de l’outil d’automatisation (API Redfish). Pour plus d’informations, voir Integrated Dell Remote Access Controller User's Guide Redfish API Guide (Guide de l’API Redfish du guide de l’utilisateur de l’Integrated Dell Remote Access Controller) disponible à l’adresse https://developer.dell.com.
  • Page 42 Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. Installation et configuration initiales du système...
  • Page 43 REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit. 3. Sur la page produit affichée, cliquez sur Pilotes et téléchargements. Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s’affichent. 4.
  • Page 44 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
  • Page 45 à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, voir Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https:// www.dell.com/idracmanuals..
  • Page 46 Lorsque Mode Optimiseur est activé, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et optimisent le fonctionnement de la mémoire. Lorsque l’option Mode résistance aux pannes Dell (FRM) est activé, un pourcentage de la mémoire totale installée est configuré pour créer une zone résistante aux pannes à...
  • Page 47 Tableau 40. Détails de l’écran Paramètres de la mémoire (suite) Option Description résistante aux pannes à utiliser par certains hyperviseurs pour la résilience de la virtualisation de l’hôte. Spécifiez le pourcentage FRM à l’aide de la fonctionnalité Taille de la mémoire en mode résistance aux pannes[%]. État actuel du mode de fonctionnement de la Spécifie l’état actuel du mode de fonctionnement de la mémoire.
  • Page 48 Tableau 41. Détails des paramètres du processeur Option Description Processeur logique Chaque cœur de processeur prend en charge jusqu’à deux processeurs logiques. Si cette option est définie sur Activé, le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Désactivé, le BIOS n’affiche qu’un processeur logique par cœur.
  • Page 49 Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. Clustering basé sur UMA Ce champ en lecture seule s’affiche sous forme de Quadrant , lorsque Sub NUMA Cluster est désactivé...
  • Page 50 Par défaut, cette option est définie sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à l’échelle de Dell AVX lorsque la fonction Turbo contrôlé par Dell est activée.
  • Page 51 Tableau 41. Détails des paramètres du processeur (suite) Option Description Vitesse du cœur du processeur Spécifie la fréquence maximale du cœur du processeur. Vitesse du bus du processeur Spécifie la vitesse de bus du processeur. REMARQUE : L’option de la vitesse de bus du processeur s’affiche uniquement lorsque les deux processeurs sont installés.
  • Page 52 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell.
  • Page 53 Pour afficher l’écran Paramètres d’amorçage, mettez le système sous tension, appuyez sur la touche F2, puis cliquez sur Menu principal de configuration du système > BIOS du système > Paramètres d’amorçage. Tableau 46. Description des Paramètres d’amorçage Option Description Mode de démarrage Permet de définir le mode d’amorçage du système.
  • Page 54 BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné...
  • Page 55 Ce champ spécifie le nom du NQN hôte de NVMe-oF. L’entrée autorisée est au format suivant : nqn.yyyy-mm.<Nom de domaine réservé> :<Chaîne unique>. Laissez-le vide pour utiliser la valeur générée par le système au format suivant: nqn.1988-11.com.dell :<Nom du modèle>.<Numéro du modèle>.<Numéro de service>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui...
  • Page 56 Tableau 50. Description des Paramètres du périphérique HTTP n (suite) Option Description DNS secondaire Détermine l’adresse IP du serveur DNS secondaire du périphérique HTTP. Permet d’obtenir l’URI à partir du serveur DHCP s’il n’est pas spécifié. Configuration de Spécifie l’option de configuration de l’authentification TLS. l’authentification TLS Tableau 51.
  • Page 57 Tableau 54. Paramètres n sous-système NVMe-oF (suite) Option Description Délai d’expiration Spécifie le délai d’expiration pour cette connexion NVMe-oF. Par défaut, cette option est définie sur 10 000. DHCP Active ou désactive le DHCP pour cette connexion NVMe-oF. Par défaut, cette option est définie sur Désactivé.
  • Page 58 Tableau 55. Détails de l’écran Périphériques intégrés (suite) Option Description Carte réseau intégrée 1 Permet d’activer ou de désactiver la carte réseau intégrée. Lorsque cette option est définie sur Désactivé, la carte n’est pas disponible pour le système d’exploitation. REMARQUE : Si elles sont définies sur Désactivé...
  • Page 59 > BIOS du système > Communications série. REMARQUE : Le port série est en option pour le système PowerEdge R860. La communication série (en option) n’est applicable que si le port série COM est installé dans le système.
  • Page 60 Tableau 56. Détails de l’écran Communications série (suite) Option Description REMARQUE : Chaque fois que le système s’amorce, le BIOS synchronise le paramètre MUX série enregistré dans l’iDRAC. Le paramètre MUX série peut être modifié séparément dans l’iDRAC. Parfois le chargement des paramètres BIOS par défaut dans l’utilitaire de configuration du BIOS ne rétablit pas la valeur par défaut du paramètre MUX série (appareil série 1).
  • Page 61 Tableau 57. Description des Paramètres du profil système (suite) Option Description Permet d’activer et de désactiver le processeur pour basculer à un état de performances minimales lorsqu’il est inactif. Par défaut, cette option est définie sur Activé. États C Active ou désactive le fonctionnement du processeur dans tous les états d’alimentation disponibles. La fonctionnalité...
  • Page 62 Tableau 58. Détails de l’écran Sécurité des systèmes (suite) Option Description État du mot de passe Permet de verrouiller le mot de passe du système. Par défaut, l’option est définie sur Déverrouillé. Tableau 59. Informations de sécurité du module TPM 2.0 Option Description Informations TPM...
  • Page 63 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description Intel(R) SGX Permet d’activer ou de désactiver l’option Intel Software Guard Extension (SGX). Pour activer l’option Intel SGX, le processeur doit être doté d’une prise en charge de la fonction SGX. La population de la mémoire doit être compatible (au minimum 8 x DIMM1 identiques à...
  • Page 64 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description Ci-dessous figurent des informations détaillées sur les différents modes de démarrage disponibles dans l’option Mode Secure Boot. User Mode En mode utilisateur, PK doit être installé, et le BIOS effectue vérification de signature sur objets de stratégie programmatique tente de les mettre à...
  • Page 65 Utilisation de votre mot de passe système pour sécuriser le système À propos de cette tâche Si vous avez attribué un mot de passe de configuration, le système l’accepte également comme mot de passe système alternatif. Étapes 1. Allumez ou redémarrez le système. 2.
  • Page 66 Même après la mise hors tension et le redémarrage du système, le message d’erreur reste affiché tant que vous n’avez pas saisi le bon mot de passe. Les options suivantes sont des exceptions : ● Si l’option System Password (Mot de passe du système) n’est ni définie sur Enabled (Activé) ni verrouillée via l’option Password Status (État du mot de passe), vous pouvez attribuer un mot de passe au système.
  • Page 67 Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
  • Page 68 Pour plus d’informations sur la configuration de Dell Lifecycle Controller, la configuration du matériel et du firmware et le déploiement du système d’exploitation, consultez la documentation relative à Dell Lifecycle Controller sur https://www.dell.com/idracmanuals. Gestionnaire de démarrage L’option Gestionnaire d’amorçage permet de sélectionner les options d’amorçage et les utilitaires de diagnostic.
  • Page 69 ● Carte système + carte LOM/OCP + carte RIO Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
  • Page 70 Tableau 64. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte correspondance la plus proche détectée.
  • Page 71 Tableau 66. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
  • Page 72 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
  • Page 73 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 74 ● Tournevis cruciforme Phillips n° 2 ● Un tournevis Torx T30 ● Tournevis à douille hexagonale de 5 mm ● Pointe en plastique ● Un tournevis à lame plate de 6,35 mm ● Bracelet antistatique connecté à une prise de terre ●...
  • Page 75 Figure 25. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 76 Figure 26. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.
  • Page 77 Figure 27. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 78 Figure 28. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 79 Figure 29. Retrait de l’assemblage du bâti du ventilateur Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. Installation d’un assemblage de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à...
  • Page 80 Figure 30. Installation d’un assemblage de bâti de ventilateur Étapes suivantes 1. Le cas échéant, installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 81 Figure 31. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes Alignez et abaissez le ventilateur dans son assemblage jusqu’à...
  • Page 82 Figure 32. Installation d’un ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait de composants du système...
  • Page 83 Carénages à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 84 REMARQUE : Assurez-vous que les pattes du carénage d’aération se trouvent sous la surface de l’assemblage du ventilateur du bâti du ventilateur. 2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné. Figure 34. Installation du carénage d’aération Étapes suivantes 1.
  • Page 85 Figure 35. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 86 PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation www.dell.com/storagecontrollermanuals de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
  • Page 87 PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque.
  • Page 88 Figure 39. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le cache du disque.
  • Page 89 Figure 40. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Module de disque arrière Retrait du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 90 Figure 41. Retrait du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 2 x 2,5 pouces. Installation du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 91 Système Options de disques durs prises en charge Fond de panier SATA 2,5 pouces (8 disques) PowerEdge R860 Fond de panier SAS ou SATA 2,5 pouces (8 disques) Fond de panier SAS, SATA ou NVMe 2,5 pouces (24 disques) Installation et retrait de composants du système...
  • Page 92 Figure 43. Fond de panier pour 8 disques NMVe 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 44. Fond de panier de 8 disques de 2,5 pouces 1.
  • Page 93 Figure 46. Fond de panier pour 24 disques 2,5 pouces (vue du dessus) 1. BP_CTRL 2. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 3. BP_DST_PA1 (connecteur PCIe/NVMe) 4. BP_PWR_2 (câbles d’alimentation et de transmission du fond de panier à...
  • Page 94 REMARQUE : La procédure de retrait du fond de panier est similaire pour toutes les configurations de fond de panier. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 95 7. Mémorisez le routage et déconnectez les câbles du fond de panier de disques du connecteur de la carte système et du fond de panier. REMARQUE : Pour plus d’informations, reportez-vous à la section Routages de câbles. REMARQUE : Pour éviter d’endommager le fond de panier, retirez les câbles du fond de panier déconnectés des attaches de routage des câbles.
  • Page 96 Retirez l’assemblage du bâti du ventilateur. REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu’ils ne soient coincés ou écrasés. Étapes 1.
  • Page 97 2. Fermez le support de câble de paroi latérale jusqu’à ce qu’il s’enclenche. Figure 51. Installation du support de paroi latérale Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. 2. Le cas échéant, installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 98 Routages de câbles Figure 52. Configuration 0 : 8 disques (SAS4/SATA) de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 68. 8 disques (SAS4/SATA) de 2,5 pouces Commande À...
  • Page 99 Figure 53. Configuration 1 : 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 69. 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 11 Commande À...
  • Page 100 Figure 54. Configuration 2 : 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 70. 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 12 Commande À...
  • Page 101 Figure 55. Configuration 3 : 16 disques (SAS4/SATA) de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 102 Figure 56. Configuration 4 : 16 disques (SAS4/SATA) de 2,5 pouces + 8 disques NVMe de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 103 Figure 57. Configuration 5 : 24 disques (SAS4/SATA) de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 73. 24 disques (SAS4/SATA) de 2,5 pouces avec fPERC 12 Commande À...
  • Page 104 Figure 58. Configuration 6 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (NVMe) de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 105 Figure 59. Configuration 7 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (SAS/SATA) de 2,5 pouces avec fPERC 12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 106 Figure 60. Configuration 8 : 24 disques (SAS4/SATA) de 2,5 pouces avec double contrôleur (fPERC 12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 76. 24 disques (SAS4/SATA) de 2,5 pouces avec double contrôleur (fPERC 12) Commande À...
  • Page 107 Figure 61. Configuration 9 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (SAS/SATA) de 2,5 pouces avec double contrôleur (fPERC 12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 108 Figure 62. Configuration 10 : 24 disques (SAS4/SATA) de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 78. 24 disques (SAS4/SATA) de 2,5 pouces avec fPERC 11 Commande À...
  • Page 109 Figure 63. Configuration 11 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (NVMe) de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 110 Figure 64. Configuration 12 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (SAS/SATA) de 2,5 pouces avec fPERC 11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 111 Figure 65. Configuration 13 : 24 disques (SAS4/SATA) de 2,5 pouces avec double contrôleur (fPERC 11) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 81. 24 disques (SAS4/SATA) de 2,5 pouces avec double contrôleur (fPERC 11) Commande À...
  • Page 112 Figure 66. Configuration 14 : 24 disques (SAS4/SATA) de 2,5 pouces + 2 disques (SAS/SATA) de 2,5 pouces avec double contrôleur (fPERC 11) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
  • Page 113 Figure 67. Configuration 15 : 24 disques (NVMe) 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 83. 24 disques (NVMe) 2,5 pouces Commande À SL1_CPU2_PA1 (connecteur de signal sur la carte système) et DST_PB2 et DST_PA1 (connecteur de SL12_CPU4_PA1 (connecteur de signal du module PEM) signal de fond de panier)
  • Page 114 Figure 68. Configuration 16 : 16 disques (RAID NVMe) de 2,5 pouces avec fPERC 12 Tableau 84. 16 disques (RAID NVMe) de 2,5 pouces avec fPERC 12 Commande À SL4_CPU1_PA3 (connecteur de signal sur la carte CTRL_DST_PA1 (connecteur du contrôleur système) fPERC) SL5_CPU1_PB3 (connecteur de signal sur la carte...
  • Page 115 Figure 69. Configuration 17 : 8 disques SAS/SATA de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 85. 8 disques SAS/SATA de 2,5 pouces Commande À...
  • Page 116 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 86. 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 11 Commande À CTRL_SRC_SB1 (connecteur du contrôleur fPERC) BP_DST_SA1 (connecteur de transmission du fond de panier) SL4_CPU1_PA3 (connecteur de signal sur la carte CTRL_DST_PA1 (connecteur du contrôleur...
  • Page 117 Tableau 87. 16 disques (SAS4/SATA) de 2,5 pouces avec fPERC 12 (suite) Commande À CTRL_SRC_SA1_PA1 (connecteur du contrôleur BP_DST_SA1 (connecteur de transmission du fPERC) fond de panier) Module PERC Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module PERC avant de montage arrière Prérequis 1.
  • Page 118 Installation du module PERC avant à montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez l’assemblage du bâti du ventilateur.
  • Page 119 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si obligatoire, retirez le carénage d’aération. Retirez l’assemblage du bâti du ventilateur. Retirez la carte de montage pour carte d’extension. 6. Déconnectez tous les câbles de la carte d’adaptateur PERC (APERC) et mémorisez le routage des câbles. REMARQUE : Pour plus d’informations, reportez-vous à...
  • Page 120 Figure 75. Installation de la plaque de recouvrement Étapes suivantes Remettez le module APERC en place. Installation du module de l’adaptateur PERC Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 121 Figure 76. Retrait de la plaque de recouvrement 3. Tenez le module de l’adaptateur PERC par les bords et alignez le connecteur du bord du module sur le connecteur de carte d’extension de la carte de montage. 4. Insérez le module dans le connecteur de carte d’extension jusqu’à ce qu’il soit correctement positionné. 5.
  • Page 122 Instructions relatives à la mémoire système Le système PowerEdge R860 prend en charge les modules DIMM DDR5 à registres (RDIMM). Votre mémoire système est organisée en huit canaux par processeur (deux sockets de mémoire par canal) pour un total de 16 sockets de mémoire par processeur et de 64 sockets de mémoire (32 sockets chacun sur le carte système et PEM) par système.
  • Page 123 Figure 78. Canaux de mémoire sur la carte système Installation et retrait de composants du système...
  • Page 124 Figure 79. Canaux de mémoire sur la carte du module d’extension de processeur (PEM) Les canaux de mémoire sont répartis comme suit : Tableau 88. Canaux de mémoire Processe Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur...
  • Page 125 Tableau 89. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) RDIMM 16 Go DDR5 (1,1 V), 4 800 MT/s 4 400 MT/s...
  • Page 126 Tableau 90. Règles d’installation de mémoire (suite) Processeur Population de la mémoire Informations sur l’installation de mémoire A{8}, B{8}, C{8}, D{8}, A{9}, B{9}, C{9}, D{9}, A{10}, B{10}, C{10}, D{10}, A{11}, B{11}, C{11}, D{11}, A{12}, B{12}, C{12}, D{12}, A{13}, B{13}, C{13}, D{13}, A{14}, B{14}, C{14}, D{14}, A{15}, B{15}, C{15}, D{15}, A{16}, B{16}, C{16}, D{16} ●...
  • Page 127 Figure 80. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 128 événement. Cela n’empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs PowerEdge) à l’adresse www.dell.com/poweredgemanuals. Installation et retrait de composants du système...
  • Page 129 Consignes d’installation des cartes d’extension Figure 82. Logement du connecteur de la carte de montage sur la carte système et la carte PEM 1. Logement de la carte de montage 4 2. Logement de la carte de montage 1 3. Logement de câble de la carte de montage 2 4.
  • Page 130 Figure 84. Carte de montage 1C 1. Logement 2 2. Logement 1 Figure 85. Carte de montage 2 1. Logement 3 2. Logement 6 Installation et retrait de composants du système...
  • Page 131 Figure 86. Carte de montage 3 1. Logement 5 2. Logement 4 Figure 87. Carte de montage 4B 1. Logement 8 2. Logement 7 Installation et retrait de composants du système...
  • Page 132 Figure 88. Carte de montage 4C 1. Logement 8 2. Logement 7 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects.
  • Page 133 Tableau 91. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Profil bas Processeur 2 PCIe Gen5 x16 (connecteur x16) Profil bas Processeur 1 PCIe Gen5 x16...
  • Page 134 Tableau 92. Configuration 0 : R1B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 10 Gbit) 4P, BT Broadcom (OCP : 10 Gbit) 2P, V2 Broadcom (OCP : 1 Gbit) 4P, BT, V2 Intel (OCP : 1 Gbit) 4P, V2 Intel (NIC : 25 Gbit) 2P, S28 1,2,7,8...
  • Page 135 Tableau 93. Configuration 1 : R1C + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : NDR400) 1,2,7,8 Mellanox (carte NIC : NDR200) 1,2,7,8 Broadcom (NIC : 100 Gbit) FH, 2P, QSF 1,2,7,8 Intel (NIC : 100 Gbit) FH, 2P, Q28 1,2,7,8 Mellanox (NIC : 100 Gbit) FH, 2P, Q56 1,2,7,8...
  • Page 136 Tableau 94. Configuration 2 : R1C + R2 + R3 + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) 4P, V3 Broadcom (OCP : 10 Gbit) 4P, BT Broadcom (OCP : 10 Gbit) 2P, V2 Broadcom (OCP : 1 Gbit) 4P, BT, V2 Intel (OCP : 1 Gbit) 4P, V2 Mellanox (NIC : 100 Gbit) LP, 2P, Q56...
  • Page 137 Tableau 94. Configuration 2 : R1C + R2 + R3 + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : HDR100 VPI) CX6, SP, L, Intel (NIC : 1 Go) QP, LP, F1 Intel (NIC : 1 Go) QP, F1 1,2,4,5,7,8 Broadcom (NIC : 1 Go) LP, 4P, F1 Broadcom (NIC : 1 Go) FH, 4P, F1...
  • Page 138 Tableau 95. Configuration 3 : R1C + R2 + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 1 Gbit) 4P, V2 Mellanox (NIC : 100 Gbit) LP, 2P, Q56 Mellanox (NIC : 25 Gbit) LP, 2P, S28 Mellanox (NIC : NDR400) LP, 1P, OSF Mellanox (NIC : NDR200) LP, 1P, OSF Mellanox (NIC : NDR400) FH, 1P, OSF...
  • Page 139 Tableau 95. Configuration 3 : R1C + R2 + R4C (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 1 Go) LP, 4P, F1 Broadcom (NIC : 1 Go) FH, 4P, F1 1,2,7,8 Broadcom (NIC : 25 Go) LP, 2P, SFP, F1 Broadcom (NIC : 25 Go) FH, 2P, SFP, F1 1,2,7,8 Marvell (HBA : FC32) FH, 1P, S28, F1...
  • Page 140 2. Débranchez le câble de la carte de montage de la carte système/PEM (en fonction du type de carte de montage utilisé). 3. Appuyez sur la patte de dégagement bleue ou sur le bouton bleu de la carte de montage, et soulevez la carte de montage pour carte d’extension de son connecteur sur la carte système en la tenant par les bords.
  • Page 141 Figure 91. Retrait de la carte de montage pour carte d’extension 3 Figure 92. Retrait de la carte de montage pour carte d’extension 4 4. Si les cartes de montage ne sont pas remises en place, installez les caches de carte de montage et serrez les vis imperdables si nécessaire.
  • Page 142 Figure 93. Installation du cache de la carte de montage 1 Figure 94. Installation du cache de la carte de montage 2 Installation et retrait de composants du système...
  • Page 143 Figure 95. Installation du cache de la carte de montage 3 Figure 96. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1.
  • Page 144 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 145 Figure 99. Retrait du cache de la carte de montage 3 Figure 100. Retrait du cache de la carte de montage 4 2. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 3.
  • Page 146 Figure 101. Installation de la carte de montage pour carte d’extension 1 Figure 102. Installation de la carte de montage pour carte d’extension 2 Installation et retrait de composants du système...
  • Page 147 Figure 103. Installation de la carte de montage pour carte d’extension 3 Figure 104. Installation de la carte de montage pour carte d’extension 4 Étapes suivantes 1. Si obligatoire, reconnectez les câbles à la carte d’extension ou à la carte système. Installez le carénage d’aération.
  • Page 148 Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 149 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 150 Figure 107. Retrait de la plaque de recouvrement 3. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage. 4. Insérez fermement la carte dans le connecteur de carte d’extension, jusqu’à ce qu’elle soit correctement positionnée. 5.
  • Page 151 Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. Installez les cartes de montage pour cartes d’extension. Installez le carénage d’aération. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 5.
  • Page 152 Figure 109. Retrait du module du dissipateur de chaleur du processeur 3. Soulevez le module PHM pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut. Figure 110. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ;...
  • Page 153 Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 154 Figure 112. Retrait du clip de fixation Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 155 Figure 113. Installation du clip de fixation 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 114.
  • Page 156 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après l’avoir utilisée. Figure 115. Application de graisse thermique 6.
  • Page 157 ● Veillez à aligner l’indicateur de broche 1 du dissipateur de chaleur sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le dissipateur de chaleur sur le clip de fixation. Figure 117. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de dissipateur de chaleur du processeur Installez le carénage...
  • Page 158 Étapes 1. Placez les câbles anti-inclinaison en position déverrouillée sur le dissipateur de chaleur (vers l’intérieur). 2. Alignez l’indicateur de broche 1 du dissipateur de chaleur à la carte système, puis placez le module du dissipateur de chaleur du processeur (PHM) sur le socket du processeur. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.
  • Page 159 Figure 119. Placement des câbles anti-inclinaison en position verrouillée et serrage des écrous Étapes suivantes 1. S’il a été retiré, installez le module PME. Installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
  • Page 160 Étapes 1. Faites pivoter la poignée du module PEM pour déverrouiller le module PEM du système. 2. Tenez la poignée et soulevez le module PEM pour le retirer du système. PRÉCAUTION : Manipulez avec précaution, car le module PEM est lourd et posez-le sur une surface plane. Figure 120.
  • Page 161 PRÉCAUTION : Ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever le module PEM. Utilisez la poignée du module pour le soulever. 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 162 Figure 121. Retrait de la carte d’alimentation du module PEM Étapes suivantes Remettez en place la carte d’alimentation du module PEM. Installation de la carte d’alimentation d’un module PEM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 163 Figure 122. Installation de la carte d’alimentation d’un module PEM Étapes suivantes 1. Installez le module PEM. 2. Installez l’assemblage du bâti du ventilateur. 3. Installez le carénage d’aération. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
  • Page 164 2. Desserrez les vis imperdables du système. 3. Appuyez sur la patte de dégagement bleue ou sur le bouton bleu de la carte de montage, et soulevez la carte de montage pour carte d’extension de son connecteur sur la carte système en la tenant par les bords. Figure 123.
  • Page 165 5. Installez la plaque de recouvrement si vous ne remettez pas le port série COM en place. Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 166 Figure 126. Connexion du port série COM Étapes suivantes Installez le carénage d’aération. 2. Si obligatoire, installez la carte PCIe dans le logement 2. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Port VGA pour module de refroidissement liquide direct (en option) Retrait du port VGA Prérequis...
  • Page 167 Figure 127. Déconnexion du câble du port VGA 4. Ouvrez le loquet de la carte de montage pour carte d’extension et faites glisser le port VGA pour le sortir de la carte de montage pour carte d’extension. Figure 128. Retrait du port VGA 5.
  • Page 168 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Retirez la carte de montage pour carte d’extension. REMARQUE : Le port VGA est pris en charge uniquement dans le logement 8 de la carte de montage pour carte d’extension.
  • Page 169 Figure 130. Connectez le câble du port VGA Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Module BOSS-N1 (en option) Retrait du cache du module BOSS-N1 Retirez le cache de module BOSS-N1 de la carte de montage 1. Prérequis 1.
  • Page 170 Figure 131. Retrait du cache du module BOSS-N1 Étapes suivantes Remettez en place le cache du module BOSS-N1 installez le module BOSS-N1. Installation du cache du module BOSS-N1 Installez le cache du module BOSS-N1 sur la carte de montage 1. Prérequis Suivez les instructions indiquées dans la section Consignes de...
  • Page 171 Figure 132. Installation du cache du module BOSS-N1 Retrait du cache du support de carte BOSS-N1 Retirez le cache du support de carte BOSS-N1 de la carte de montage 1. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 172 Figure 133. Retrait du cache du support de carte BOSS-N1 Étapes suivantes Remettez en place le cache du support de carte BOSS-N1 installez le support de carte BOSS-N1. Installation du cache du support de carte BOSS-N1 Installez le cache du support de carte BOSS-N1 sur la carte de montage 1. Prérequis 1.
  • Page 173 Figure 134. Installation du cache du support de carte BOSS-N1 Retrait du module BOSS-N1 Retrait du module BOSS-N1 de la carte de montage 1. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 174 Figure 135. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 NVMe au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 NVMe pour le sortir du support de carte BOSS-N1. Figure 136.
  • Page 175 Figure 137. Retrait du module BOSS-N1 8. Tirez sur la languette bleue pour retirer le câble de signal BOSS-N1 du module BOSS-N1. 9. Retirez le câble d’alimentation BOSS-N1 du module BOSS-N1. PRÉCAUTION : Pour éviter d’endommager le connecteur du câble d’alimentation, appuyez sur le loquet situé sur le câble d’alimentation BOSS-N1 avant de vous déconnecter.
  • Page 176 Installation du module BOSS-N1 Installez le module BOSS-N1 sur la carte de montage 1. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 177 Figure 140. Installation du module BOSS-N1 6. Alignez le disque SSD M.2 NVMe en l’inclinant avec le support de carte BOSS-N1. 7. Insérez le disque SSD M.2 NVMe jusqu’à ce qu’il soit correctement installé dans le support de carte BOSS-N1. 8.
  • Page 178 Figure 142. Installation du support de carte BOSS-N1 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Remise en place de la batterie du système Prérequis AVERTISSEMENT :...
  • Page 179 Figure 143. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a. Maintenez la pile avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de fixation. b. Appuyez sur la pile pour l’enclencher dans le connecteur. Figure 144.
  • Page 180 c. Quittez la configuration du système. d. Pour tester la nouvelle batterie, vérifiez la date et l’heure au moins une heure après l’avoir installée. e. Accédez à la configuration du système et si la date et l’heure sont incorrectes, reportez-vous à la section Obtention d’aide.
  • Page 181 Installation de la carte USB interne Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez les cartes de montage pour carte d’extension.
  • Page 182 Retrait du module du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte de montage pour carte d’extension.
  • Page 183 Étapes 1. Alignez le module du commutateur d’intrusion dans son logement sur le système jusqu’à ce qu’il s’enclenche correctement. 2. À l’aide d’un tournevis Phillips 1, serrez les vis du module du commutateur d’intrusion. 3. Branchez le câble du commutateur d’intrusion au connecteur de la carte d’E/S arrière. Figure 148.
  • Page 184 Figure 149. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à...
  • Page 185 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 186 ● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Installation et retrait de composants du système...
  • Page 187 Retrait du cache du bloc d’alimentation Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Retirez le cache du système. PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer un cache de bloc d’alimentation dans la baie du second bloc d’alimentation si la configuration n’est pas redondante.
  • Page 188 Retrait d’un adaptateur de bloc d’alimentation Si vous installez un bloc d’alimentation d’un format de largeur 86 mm, retirez l’adaptateur de bloc d’alimentation. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 189 à la documentation du bras de gestion de câble du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de la baie.
  • Page 190 Figure 157. Retrait d’un bloc d’alimentation Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, assurez-vous que les deux blocs d’alimentation sont du même type et ont la même puissance de sortie maximale.
  • Page 191 à la documentation sur l’accessoire de gestion des câbles du système à l’adressehttps://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
  • Page 192 PRÉCAUTION : Le module d’extension TPM est lié de manière cryptographique à cette carte système spécifique après son installation. Au moment du démarrage du système, toute tentative de retrait d’un module d’extension TPM annule la liaison cryptographique ; le module TPM retiré ne peut pas être installé sur une autre carte système. Assurez-vous que toutes les clés stockées sur le module TPM ont été...
  • Page 193 Initialisation du TPM 2.0 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.
  • Page 194 Figure 160. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC sur le numéro de série express par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1.
  • Page 195 Figure 161. Installation de la carte système Étapes suivantes 1. Remettez en place les composants suivants : Module TPM (Trusted Platform Module) REMARQUE : Le module TPM doit être remplacé uniquement lors de l’installation de la nouvelle carte système. Carte USB interne (si elle a été...
  • Page 196 Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction Easy Restore (Restauration facile) vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de configuration du système après un remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
  • Page 197 Retirez la carte système. REMARQUE : La procédure de retrait de la carte d’E/S arrière du module de refroidissement liquide est identique à celle de la carte d’E/S arrière. Étapes 1. À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système.
  • Page 198 Figure 163. Retrait de la carte LOM et de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Réinstallez la carte LOM et la carte d’E/S arrière. Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1.
  • Page 199 Figure 164. Installation de la carte LOM et de la carte d’E/S arrière Figure 165. Installation de la carte LOM et de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 200 Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 201 Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 202 Étapes suivantes Installation du support de paroi latérale. 2. S’il a été retiré, installez le module PME. Installez l’assemblage du bâti du ventilateur. 4. Le cas échéant, installez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
  • Page 203 Installation du panneau de configuration gauche Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’il est installé, retirez le carénage d’aération.
  • Page 204 Cartes de montage Non disponibles sous forme de kits APOS, les mises à niveau sont proposées uniquement avec le service « Mise à niveau Basic Deployment du serveur Dell » Rail Proposé, mais sans consignes techniques spéciales Bras de gestion des câbles (CMA) Proposé, mais sans consignes techniques spéciales...
  • Page 205 Kit de module BOSS-N1 Le module BOSS-N1 prend en charge jusqu’à deux disques SSD M.2 NVMe. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité Avant d’intervenir à l’intérieur de votre système. Tableau 97. Composants du kit de module BOSS-N1 Composants du kit R860 (quantité) Module de carte contrôleur BOSS-N1...
  • Page 206 Figure 171. Installation du cache du module BOSS-N1 Pour installer le module BOSS-N1 : 1. Pour installer le module BOSS-N1, consultez les étapes 1 à 5 de la section Installation du module BOSS-N1. 2. Pour installer le disque SSD M.2 NVMe et le support de carte BOSS-N1, consultez les étapes 6 à 10 de la section Installation du module BOSS-N1.
  • Page 207 Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Installation de la carte USB interne. REMARQUE : Veillez à installer la carte USB interne dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.
  • Page 208 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
  • Page 209 Tableau 98. Connecteurs et cavaliers de la carte système Élément Connecteur Description IO_Riser4 (processeur 2) Connecteur du logement de la carte de montage 4 PPT2 Connecteur PDB gauche R4_PWR1 Alimentation de la carte de montage 4 Connecteur d’E/S arrière PROCESSEUR GRAPHIQUE BATT1 Alimentation 1 du processeur graphique R3_PWR1 Alimentation de la carte de montage 3...
  • Page 210 Tableau 98. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description SL5_CPU1_PB3 Connecteur PCIe 5 FAN4 Ventilateur 4 SL4_CPU1_PA3 Connecteur PCIe 4 PWRD_EN et NVRAM_CLR Cavalier PWR2 Alimentation de la baie 2 FAN3 Ventilateur 3 UPI1 Connecteur UPI 1 SL3_CPU2_PA2 Connecteur PCIe 3 FAN2...
  • Page 211 Figure 174. Connecteurs et cavaliers de la carte PEM Tableau 99. Connecteurs et cavaliers de la carte PEM Élément Connecteur Description SL18_CPU4_P5 Connecteur PCIe 18 SL19_CPU4_PA6 Connecteur PCIe 19 SL20_CPU4_PB6 Connecteur PCIe 20 D9, D1, D15, D7, D11, D3, D13 et D5 Barrettes DIMM pour le processeur 4 pour canaux A, B, C et D SL21_CPU4_P7...
  • Page 212 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 213 Étapes 1. Mettez hors tension le système et les périphériques qui y sont connectés. Débranchez le système de la prise électrique et déconnectez les périphériques. Retirez le capot du système. 3. Déplacez le cavalier qui se trouve sur la carte système des broches 2 et 4 aux broches 4 et 6. Remettez en place le capot du système.
  • Page 214 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyant LED du bouton d’alimentation • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
  • Page 215 Figure 176. Voyants LED d’état Tableau 102. Description des voyants LED d’état Icône Description État Action corrective ● Reportez-vous au journal des événements système pour déterminer si le disque dur a rencontré une erreur. ● Exécutez le test de diagnostic en ligne approprié. Voyant du disque Le voyant clignote en orange si le Redémarrez le système puis exécutez les diagnostics...
  • Page 216 Tableau 102. Description des voyants LED d’état (suite) Icône Description État Action corrective Si le problème persiste, reportez-vous à la section Obtention d’aide. Redémarrez le système. Mettez à jour tous les pilotes obligatoires pour la carte PCIe. Réinstallez la carte. Si le problème persiste, reportez-vous à...
  • Page 217 Vérifiez si la fonction iDRAC Quick Sync 2 s’éteint est désactivée. est configurée pour être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/ poweredgemanuals ou au document Dell OpenManage Server Administrator Diagnostics du système et codes des voyants...
  • Page 218 Tableau 104. Description des voyants iDRAC Quick Sync 2 (suite) Code des voyants iDRAC Quick Sync 2 État Action corrective User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals. Orange fixe Indique que le système est en mode de Redémarrez le système.
  • Page 219 Figure 178. Fonctionnalités de l’écran LCD Tableau 106. Fonctionnalités de l’écran LCD Élé Bouton ou Description affichage Gauche Fait revenir le curseur étape par étape. Sélectionner Permet de sélectionner l’élément de menu mis en surbrillance à l’aide du curseur. Droite Fait avancer le curseur étape par étape.
  • Page 220 LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
  • Page 221 Tableau 109. Codes des voyants de la carte NIC (suite) Codes des voyants de la carte NIC État Le voyant de liaison est orange et le voyant d’activité clignote en Indique que la NIC est connectée à un réseau valide à un débit vert.
  • Page 222 Tableau 110. Codes de la LED d’état du bloc d’alimentation CA et CC (suite) Codes du voyant d’alimentation État d’efficacité, de fonctionnalité, d’état d’intégrité ou de tension prise en charge. PRÉCAUTION : Si deux blocs d’alimentation sont installés, tous deux doivent avoir le même type de label, par exemple EPP (Extended Power Performance).
  • Page 223 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
  • Page 224 La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s’affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l’exécution des tests sur tous les périphériques détectés. Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes...
  • Page 225 Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
  • Page 226 Vous pouvez utiliser le QRL (Quick Resource Locator) situé sur le numéro de série Express à l’avant du système R860 pour accéder aux informations sur le système PowerEdge R860. Vous disposez également d’un autre QRL pour accéder aux informations sur les produits, situé...
  • Page 227 à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
  • Page 228 Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
  • Page 229 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

E85s
