Instructions pour l'installateur
2.2 Fixation au châssis, modèle en ligne

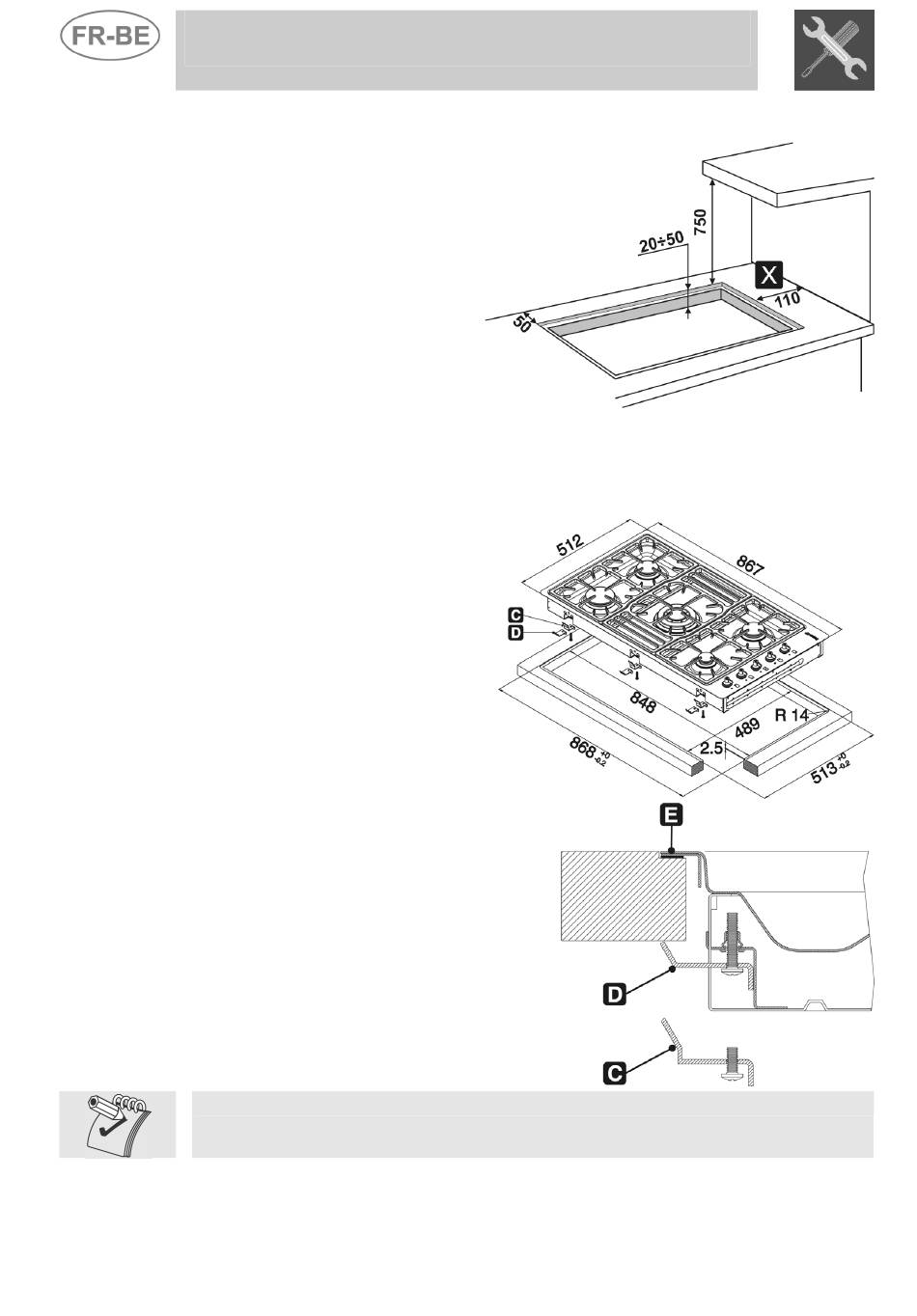

Pratiquez, dans le plateau supérieur du
meuble, un trou ayant les dimensions
indiquées sur la figure; la distance
minimum du bord postérieur doit être de
50 mm.
La partie inférieure du carter doit être
entièrement accessible une fois que
l'appareil est installé. Cet appareil peut
être posé contre des parois qui dépassent
la hauteur du plan de travail, pourvu que
soit respectée la distance "X" indiquée sur
1)
la figure, pour éviter tout dommage engendré par la surchauffe. Assurez-vous qu'il y a
une distance minimum de 750 mm (Fig. 1) entre les feux et toute éventuelle étagère
située au dessus d'eux.
Ce type d'appareil a également besoin
d'un fraisage du plan supérieur d'une
profondeur
de
2,5
mm
dont
les
dimensions sont indiquées sur la figure
2. Avant de monter le plan, vous devrez
appliquer sur toute la surface de
fraisage le tampon adhésif "E" livré avec
l'appareil (fig. 3). Une fois terminées ces
opérations, posez le plan sur le fraisage
et à l'aide des vis et des étriers de
fixation "C" ou "D" (selon l'épaisseur du
plan supérieur), fixez le plan au châssis
2)
jusqu'à ce qu'il soit parfaitement plat.
Les étriers "C" fixent le plan à un
châssis ayant une épaisseur de 20 à 30
mm. Les étriers "D", en revanche,
doivent être utilisés avec un châssis
ayant une épaisseur de 30 à 50 mm.
3)
Appliquez sur la surface fraisée une couche de "primer" anti-infiltrations".
