Instructions pour l'installateur
2. MONTAGE DU PLAN SUPÉRIEUR
Cette opération requiert des travaux de maçonnerie et/ou de menuiserie;
elle doit donc être effectuée par un technicien compétent.
Le plan peut être monté sur différents matériaux - ouvrage en
maçonnerie, métal, bois massif ou bois revêtu de lamifié plastique -
pourvu qu'ils soient résistants à la chaleur (T 90°C).

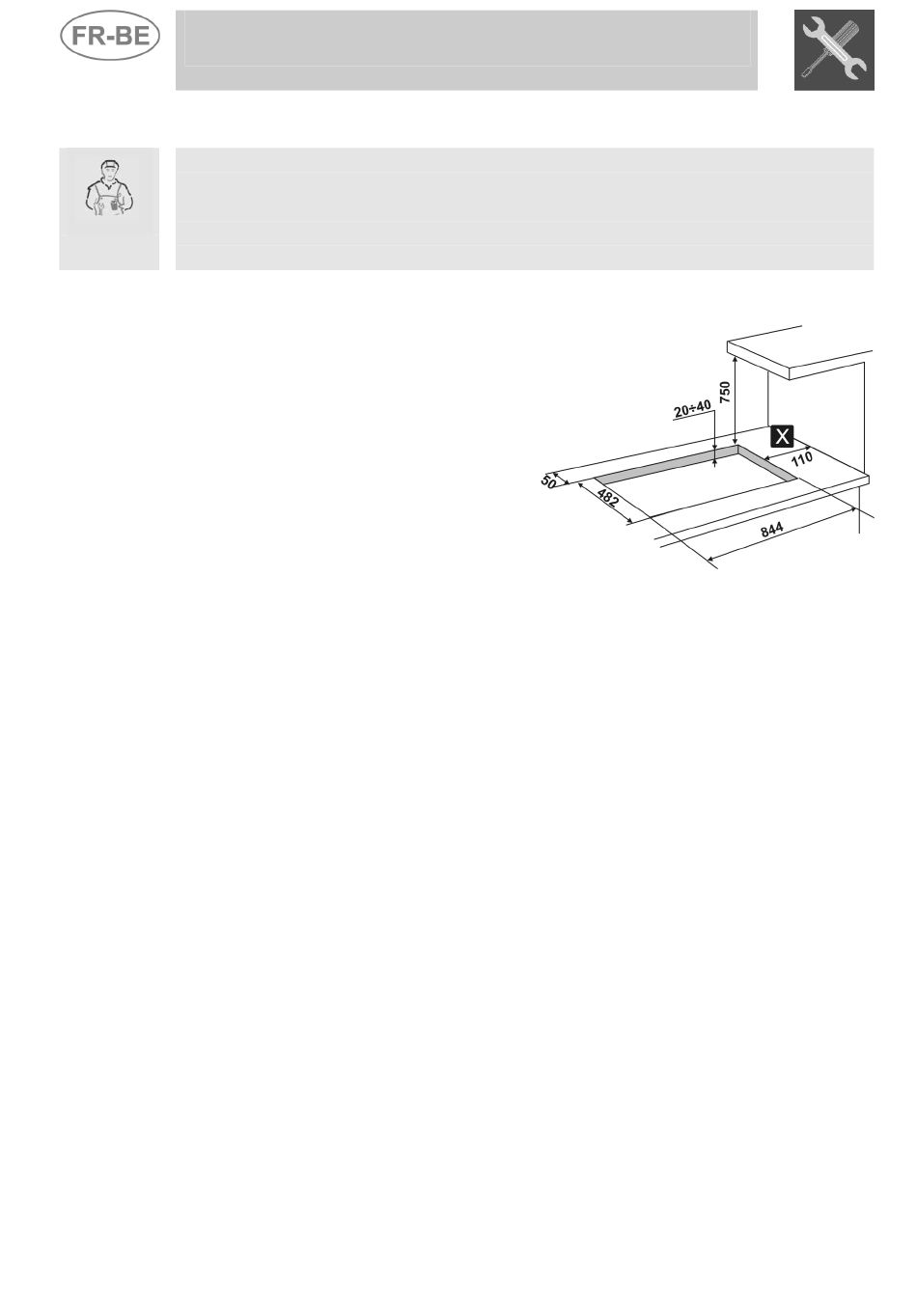

2.1 Fixation au châssis, modèle encastrable traditionnel (fig.
1)
Pratiquez,
dans
le
plateau
supérieur du meuble, un trou
ayant les dimensions indiquées
sur la figure; la distance minimum
du bord postérieur doit être de 50
mm.
Cet appareil peut être posé contre
des parois qui dépassent la
hauteur du plan de travail, pourvu
que soit respectée la distance "X"
1)
indiquée sur la figure, pour éviter
tout dommage engendré par la
surchauffe. Assurez-vous qu'il y a une distance minimum de 750 mm
entre les feux et toute éventuelle étagère située au dessus d'eux.
Positionnez soigneusement le joint isolant fourni sur tout le périmètre
externe du trou pratiqué dans le plateau supérieur, comme le montre la
figure 2, en veillant à le faire adhérer sur toute sa surface à l'aide d'une
légère pression des mains. Les côtés avant et arrière du joint doivent
raser le trou. Une fois terminées ces opérations, posez le plan sur le
joint isolant et à l'aide de vis et des étriers de fixation "C" ou "D" (selon
l'épaisseur du plan supérieur – Fig.4), fixez le plan au châssis jusqu'à ce
qu'il soit parfaitement plat. Les étriers "C" fixent le plan à un châssis
ayant une épaisseur de 20 à 30 mm. Les étriers "D" , en revanche,
doivent être utilisés avec un châssis ayant une épaisseur de 30 à 50
mm.
Découpez avec soin les parties en excès du bord C (Fig. 3) du joint. Les
dimensions indiquées sur la figure 2 correspondent à la distance entre le
trou et le côté interne du joint.
