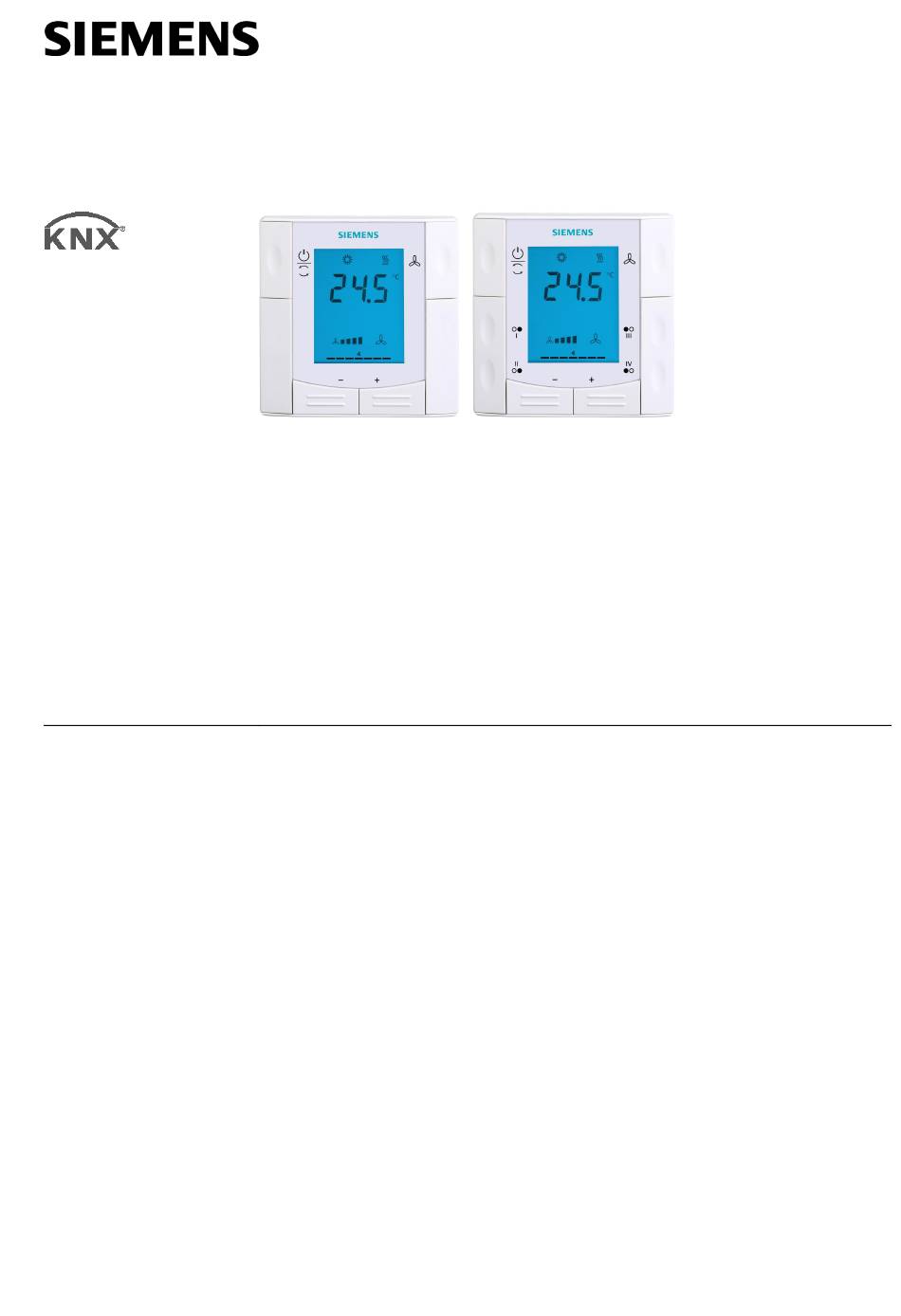

RDF600KN
Régulateurs d'ambiance
pour montage semi-
encastré avec
communication KNX
Pour ventilo-convecteurs 2 tubes, 2 tubes 2 fils et 4 tubes
Pour les applications à détente directe (compresseur)
Communication sur bus KNX (mode S et LTE)
∂
Affichage rétroéclairé
∂
Régulation TOR / PI/ P
∂
Sorties pour régulation 2 ou 3 points
∂
Sorties pour ventilateur 1 ou 3 vitesses
∂
2 entrées multifonctions pour contact de badge, sonde externe etc.
∂
Régimes: Confort, Economie et Protection
∂
Régime du ventilateur automatique ou manuel
∂
Changeover automatique ou manuel chauffage / Rafraichissement
∂
Limitation minimale ou maximale de la consigne de température ambiante
∂
Régulation en fonction de la température ambiante ou de reprise
∂
Paramètres de mise en service et de régulation réglables
∂
Mise en service avec Synco ACS, ETS ou via HMI locale
∂
Intégration dans Synco
∂
Intégration dans Desigo et Apogee via adressage de groupe (ETS) ou
∂
individuel
Intégration dans un système tiers via adressage de groupe (ETS)
∂
Tension de fonctionnement CA 230 V
∂
RDF600KN/S
Building Technologies
3
171
RDF600KN
RDF600KN/S
Publicité
Manuels Connexes pour Siemens RDF600KN
Sommaire des Matières pour Siemens RDF600KN
- Page 1 RDF600KN RDF600KN/S Régulateurs d'ambiance RDF600KN pour montage semi- RDF600KN/S encastré avec communication KNX Pour ventilo-convecteurs 2 tubes, 2 tubes 2 fils et 4 tubes Pour les applications à détente directe (compresseur) Communication sur bus KNX (mode S et LTE) ∂...
- Page 2 8 bits). Type de montage / boite d’encastrement adaptée ∂ RDF600KN pour boite ronde, avec un dia mini de 60 mm et profondeur mini de 40 mm Application Régulation de température ambiante (chauffage ou Rafraichissement) dans des locaux et zones individuels avec: ∂...
- Page 3 Sonde de point de rosée Libération de la batterie électrique Entrée dérangement Entrée supervision pour sonde de température ou état du contact RDF600KN…: Contact de fenêtre Détecteur de présence ∂ Fonctions de ventilation étendues, ex. relance périodique, démarrage, mode (libération, verrouillage ou en fonction du régime de Rafraichissement ou de chauffage) ∂...
- Page 4 Servomoteur 3 points (pour vannes de régulation terminale 2,5 SSP31… 4864 Servomoteur 3 points SSB31... (pour vannes de régulation terminale 5,5 4891 4 / 13 Siemens Fiche produit RDF600KN… CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 04-2018...

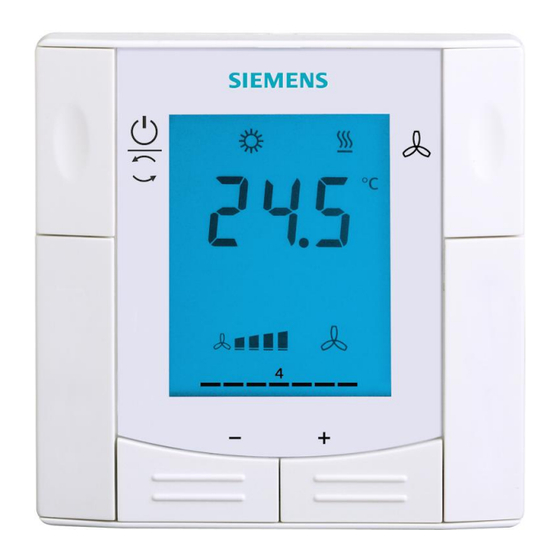

- Page 5 ∂ Une embase encastrée avec le circuit d'alimentation Au dos de l’embase se trouvent les bornes à vis. La face avant du boîtier s’introduit et s’engage dans l’embase. Exploitation et réglages RDF600KN RDF600KN/S 1 Touche de sélection de régime / protection 2 Changement de régime du ventilateur 3 Adapter la consigne et les paramètres de régulation...
