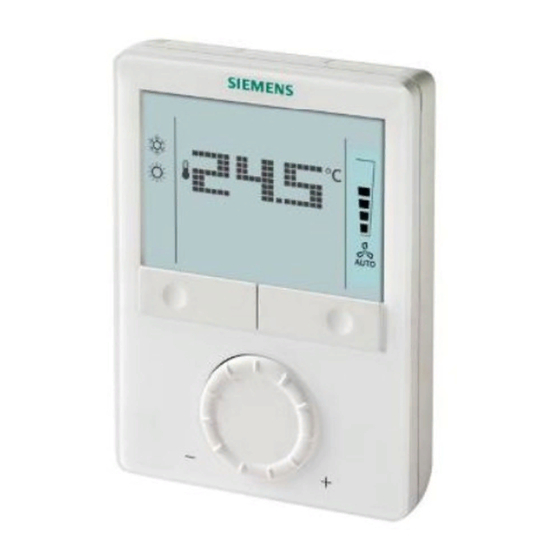

Regulateur d'ambiance avec ecran lcd, a montage e saillie, pour commande de ventilo-convecteurs
Masquer les pouces Voir aussi pour RDG1 Serie:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
RDG1...

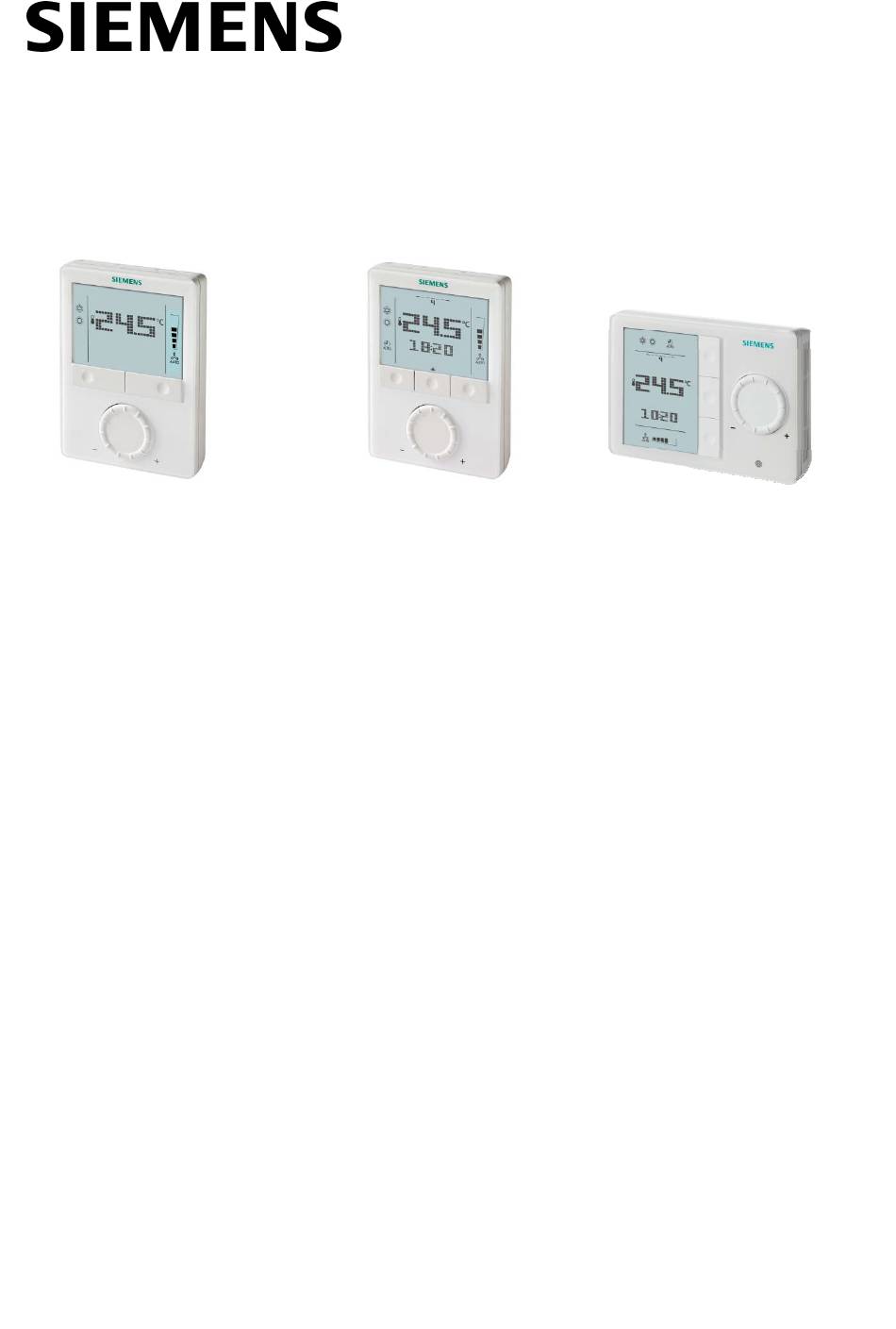

Régulateur d'ambiance avec écran LCD, à montage
en saillie, pour commande de ventilo-convecteurs.
RDG100, RDG100T, RDG110, RDG140, RDG160,
RDG100T/H
Manuel technique
Edition 2.0
CE1P3181 fr
Février 2012
RDG100T
RDG100T/H
