Siemens RDF600KN Mode D'emploi

Mode d'emploi
fr

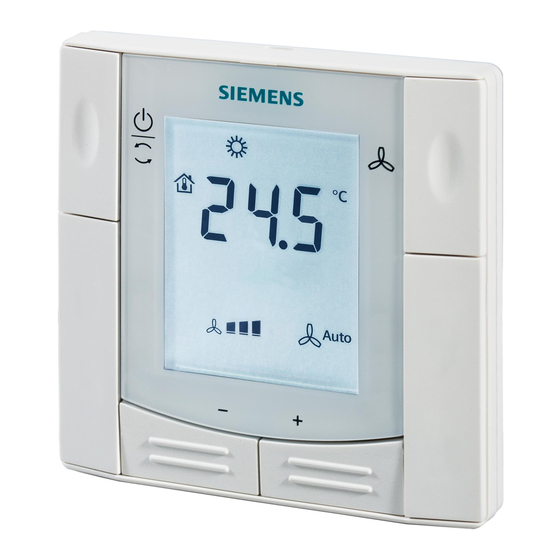

RDF600KN, RDF600KN/VB, RDF600KN/S – Le thermostat avec communication KNX vous permettant d'obtenir la
température d'ambiance idéale.
Le thermostat gère les régimes Confort, Economie ou encore Protection, et peut fonctionner en Auto grâce à un
programme horaire fourni par le bus.
Le ventilateur peut aussi bien opérer en régime Auto, qu'à une vitesse sélectionnée manuellement.
Vous pouvez conserver les réglages d'usine ou les adapter à vos besoins.
Régime Protection (hors-gel)
Régime Auto (selon horaire)
Régime Confort
Régime Economie
Température ambiante,
consignes et paramètres
Heure actuelle ou
informations utilisateur
additionnelles
Température ambiante
Température extérieure
Indicateur de défaut *
Touche sélection de régime
à ** à ** à
Remarques :
– Le thermostat revient en mode Auto si le
programme horaire via le bus change de
mode.
– Les opérations de l'utilisateur sont
ignorées si le programme via le bus
demande le mode protection
– Quand un bouton est actionné, "OFF"
s'affiche sur l'écran.
– Le mode Auto n'est pas disponible s'il n'y
a pas de programme via le bus
* Doit être paramétré par votre installateur de chauffage
** Doit être activé via le paramètre P02
CE1B3171.2fr / 2020-02-26
RDF600KN, RDF600KN/VB
Condensation dans la pièce*
Demande/Mode refroidissement
Demande/Mode chauffage
Batterie électrique active
Régime Confort prolongé *
Vitesse automatique
Petite vitesse
Moyenne vitesse
Grande vitesse
Touches verrouillées
Jour de semaine 1...7
(1 = Lundi / 7 = Dimanche)
Sélection vitesse du ventilateur
– Automatique (
– Manuelle (
4 boutons pour groupe de
commande
(Commande d'actionneurs KNX,
RDF600KN/S seulement) *
– Marche/Arrêt lampe, etc.
– Variation de lumière
– Ouverture / fermeture volet
Plus froid / Plus chaud
– Scenarii (rappel / sauvegarde)
Modifier la température ambiante
+ / – Appuyer sur + ou – pour augmenter ou diminuer la consigne de température
actuelle pour le régime Confort
La plage de réglage va de 5 à 40 °C, sauf si elle est limitée par les paramètres P09
RDF600KN/S
et P10.
Ajuster la vitesse ou le mode du ventilateur
Appuyez sur la touche
En mode Auto, la vitesse du ventilateur est réglée automatiquement.
Lorsque la température ambiante atteint la consigne, le ventilateur est arrêté
(réglage d'usine).
En mode manuel, le ventilateur fonctionne toujours à la vitesse sélectionnée:
Ventilateur à vitesse unique: sélection des modes
Changer le régime de fonctionnement
Appuyez sur le bouton régime de fonctionnement
En régime Protection (hors-gel), l'installation est arrêtée. Cependant, si la
température ambiante descend en dessous de 8 °C, le chauffage est activé pour
protéger la pièce contre le gel.
Votre installateur de chauffage peut changer la limite de protection gel ou celle
de protection chaud en fonction des besoins:
Changements fait par l'installateur:! protection Gel:
Le thermostat peut-être basculé sur le régime Protection par un contact de
fenêtre (commande par contact ou via le bus KNX).
En régime Confort, le thermostat maintient la pièce à la température de
consigne, pouvant être ajustée via les boutons + et –. Le thermostat peut-être
basculé sur le régime Confort par un signal externe (commande par contact ou
via le bus KNX) tel qu'une carte d'accès ou un détecteur de présence.
En régime Economie, la température ambiante est maintenue à une consigne
plus basse ou plus haute, permettant des économies d'énergie.
Cette consigne peut être modifiée via les paramètres P11 et P12.
Le thermostat peut être basculé sur le régime Economie en pressant la touche de
sélection de régime si activée (P02=2)
)
Régime Auto : changements en fonction du programme horaire (Confort/Eco).
)
Commutation entre chauffage et refroidissement
La commutation est soit automatique en utilisant une sonde ou un contact de
/
change-over ou une instruction venant d'une station centrale de management via
le bus, soit manuel en appuyant sur la touche de régime . Il n'y a pas de change-
over possible si le thermostat est configuré en Chauffage seul ou Refroidissement
seul (paramètre P01).
Affichage en cas de change-over automatique ou chauffage seul / refroidissement seul:
Vanne chauffage ouverte
Vanne refroidissement ouverte
Affichage en cas de change-over manuel:
Le thermostat est en mode chauffage
Le thermostat est en mode refroidissement
Sous réserve de modification
. Le thermostat passe au régime Confort.
jusqu'à ce que la vitesse désirée s'affiche.
petite moyenne grande
protection Chaud: ........... ˚C
et .
pour changer de régime.
........... ˚C
Siemens Smart Infrastructure
