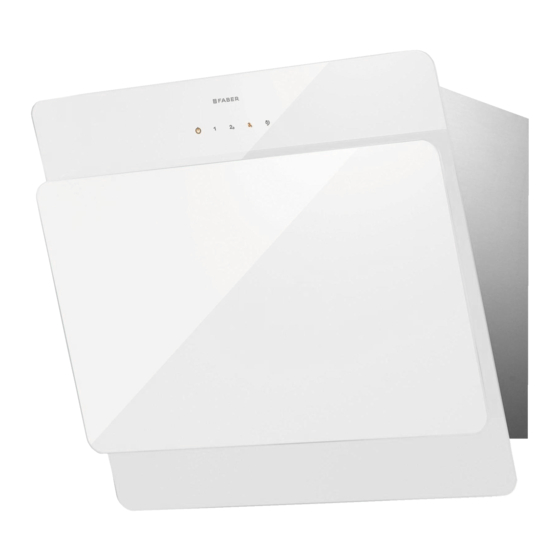

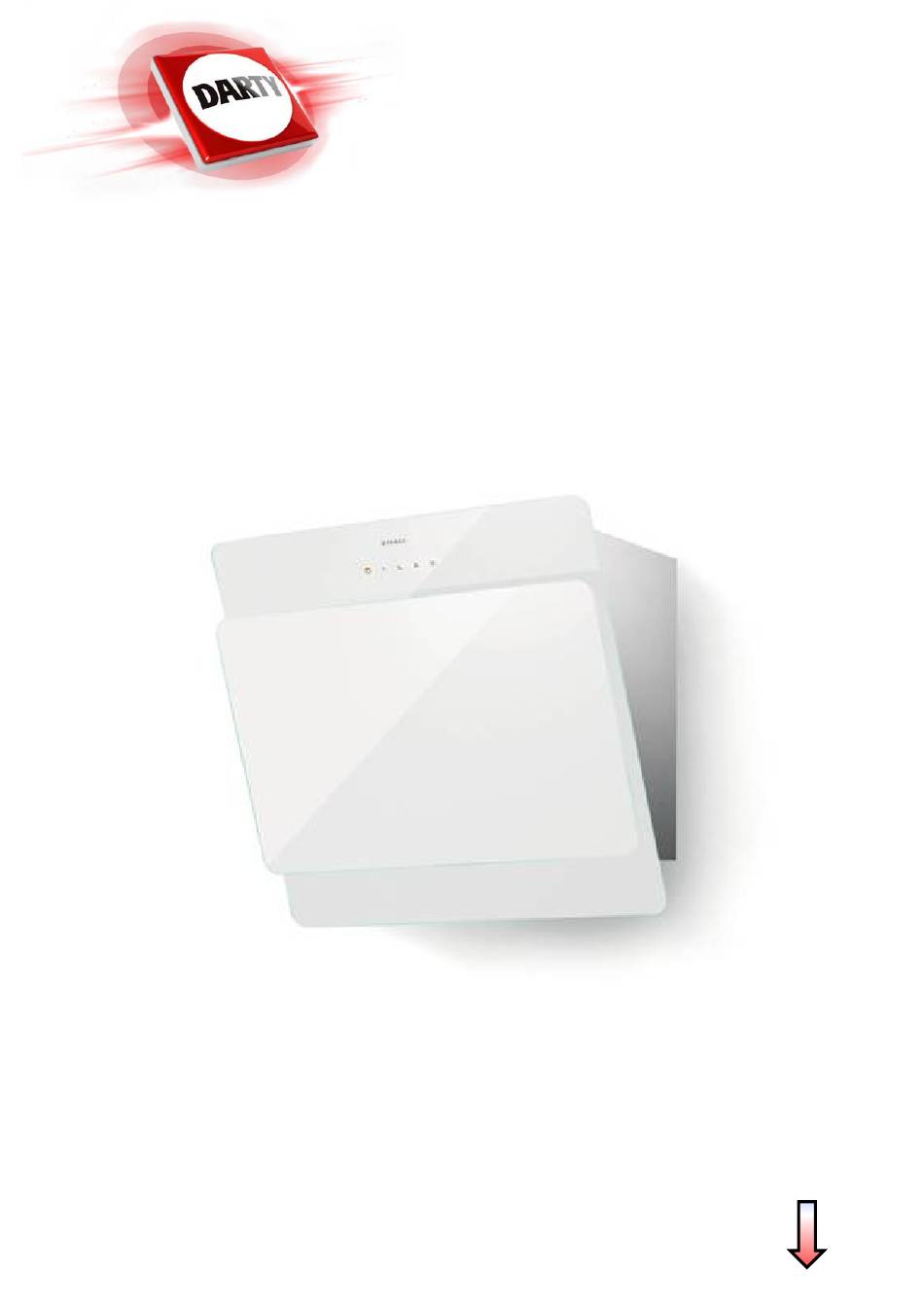

- Page 1 MARQUE: FABER COCKTAIL 550 BLANC REFERENCE: 4589600 CODIC: NOTICE...
- Page 2 Instructions Manual Manuel d’Instructions...
- Page 3 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................5 USE ...................................... 8 MAINTENANCE ................................... 9 SOMMAIRE CONSEILS ET SUGGESTIONS............................11 CARACTERISTIQUES................................. 12 INSTALLATION..................................13 UTILISATION ..................................16 ENTRETIEN ..................................17...
- Page 4 CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descrip- tions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.
- Page 5 CARACTERISTIQUES Encombrement Composants Réf. Q.té Composants du produit Corps de hotte équipé de : commandes, éclairage, groupe de ventilation, filtres Conduit supérieur Conduit inférieur Buse de réduction 150--120 14.1 Rallonge raccord sortie air Raccord sortie air Élément d'angle conduit Réf. Q.té...
- Page 6 INSTALLATION Perçage de la paroi et fixation des supports Tracer sur la paroi : • une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ; • une ligne horizontale à 788 mm au-dessus du plan de cuisson. •...
- Page 7 Montage du corps de hotte • Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels). • Retirer les Filtres à graisse en agissant sur les poi- gnées appropriées. • Placer les deux vis Vr, sur les équerres 11a sans les visser. •...
- Page 8 SORTIE AIR VERSION FILTRANTE 14.1 • Insérer latéralement les rallonges raccord 14.1 sur le raccord • Placer le raccord 15 dans l’étrier de soutien 7.3 en le fixant avec une vis. • S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical.
- Page 9 UTILISATION Tableau des commandes Touche Fonction Coupe le moteur. Démarre le moteur en première vitesse Les touches T1+T2 sont al- lumées. Démarre le moteur en deuxième vitesse Les touches T1+T3 sont al- lumées. Appuyée pendant 2 secondes, elle active Les touches respectives T1+ l’extinction différée de 30 minutes (Moteur (T2 ou T3 ou T4) clignotent.
- Page 10 ENTRETIEN Ouverture panneau • Ouvrir le panneau en le tirant. • Le panneau se bloquera quelle que soit la position où il se place. • Le nettoyer à l’extérieur avec un chiffon humide et un détergent liquide neutre. • Le nettoyer également à l’intérieur avec un chiffon humide et un détergent neutre ;...
- Page 11 Filtres anti-odeur au charbon actif (version filtrante) Le filtre anti-odeur au charbon actif n’est pas lavable et ne peut pas être régénéré : il faut le remplacer tous les 4 mois de service environ, ou plus souvent en cas d’usage particulièrement intense. REMPLACEMENT •...
