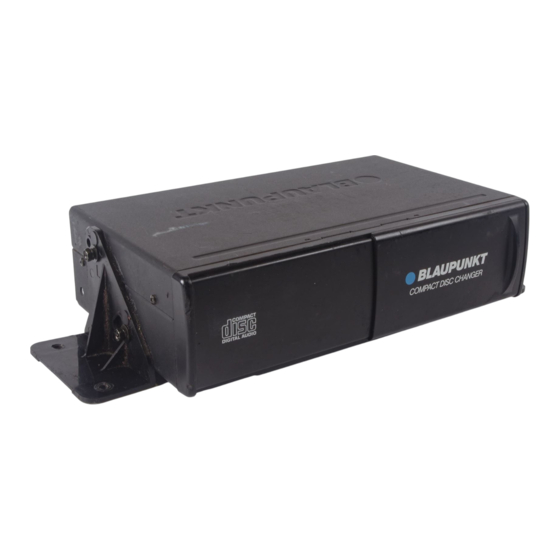

Blaupunkt CDC-A04 Instructions De Montage

AUTORADIO
Einbauanleitung
Fitting instructions
Instructions de montage
Instrucciones de montaje
Istruzioni di montaggio
Monteringsanvisning
Inbouwinstrukties
Instruções de montagem
3 D94 653 002
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer der Montage und des Anschlusses ist der Minuspol
der Batterie abzuklemmen.
Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile
(Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels darf 2,5 mm
Das Gerät ist mit einer Sicherung, 10 A flink, abgesichert.
Das Seitenteil des Autoradiogehäuses wird im Betrieb sehr
heiß.
Achtung: Es ist darauf zu achten, daß keine Kabel am Gehäuse
anliegen.
Hinweis:
Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög-
licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von
182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im
Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.
Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für
die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50/
52 mm Geräte.
Prüfen Sie daher, ob die Einbausituation im Fahrzeug vorliegt, und
verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspezifischen
Einbausatz, z. B. VW Golf II/Jetta II: 7 608 3824 73.
Bei Verwendung von Einbausätzen für 52 mm Geräte sind 4 Distanz-
platten, Best.-Nr. 8 601 055 056 zu verwenden, Fig. 1a.
Autoradioeinbauvorbereitung
Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen
Autoradioausschnitt eingebaut.
Autoradioausschnitt freilegen (Ablagefach oder Blindblende ausclipsen)
oder Autoradioausschnitt auf 182 x 53 mm ausarbeiten.
Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs-
laschen der Halterung umgebogen werden können.
Hinweis: Möglichst alle Befestigunglaschen umbiegen.
Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit
einem Schraubendreher umbiegen, siehe Fig. 1, 2.
Anschluß
Anschlußübersicht ....................................................................... Fig. 4
Anschlußhinweise ........................................................................ Fig. 5
Equalizer- und Amplifieranschluß ................................................ Fig. 6
Anschluß CD-Player .................................................................... Fig. 7
D
GB
F
E
I
S
NL
P
D
2
nicht unterschreiten.
CASSETTEN-AUTORADIO
Memphis DJ
CDC-A04
Lautsprecheranschluß:
4 Lautsprecher (4 Ω/20 W) .......................................................... Fig. 8
Wichtiger Hinweis!
Bei Nichtbeachten besteht Zerstörungsgefahr der Endstufen.
Lautsprecherausgänge nicht mit Masse verbinden!
Anschluß mit fahrzeugseitigem Systemstecker
Fahrzeugseitiges Pluskabel nicht verwenden.
Anschluß mit fahrzeugspezifischem QuickFit
ist nicht möglich.
Anschluß mit fahrzeugseitigem QuickOut
Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind (z.Z.
Opel), muß die fahrzeugseitige QuickOut ausgebaut werden.
Autoradioeinbau
Autoradio von vorn in die Halterung einsetzen und einschieben, bis die
seitlichen Rastfedern rechts und links arretieren (deutliches Knacken
hörbar).
Autoradioausbau
Bügel links und rechts in die vorhandenen Löcher der Blende stecken
und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche
Federn entriegelt).
Gerät an den beiden Bügeln herausziehen, siehe Fig. 3.
Hinweis:
Eingerastete Bügel können nur nach Herausziehen des Gerätes entfernt
werden.
QuickOut (herausnehmbare Gerätehalterung)
Die autoradiospezifische QuickOut-Halterung verwenden.
Änderungen vorbehalten
