Etalonnage de l'équerrage machine
L'écran Equerrage contient des données et des champs servant à
étalonner l'équerrage du système de mesure. L'étalonnage de
l'équerrage de la table nécessite l'utilisation d'un gabarit certifié.
L'étalonnage Equerrage n'est pas nécessaire si la
correction d'erreur optionnelle NLEC est utilisée. Le sujet
"correction d'erreur" sera traité ultérieurement dans ce
chapitre.
Pour étalonner l'équerrage :
U Aligner le gabarit avec l'axe de référence pour étalonner l'équerrage.
Cet axe devient l'Axe Principal.
U Appuyer sur MENU/SETUP pour afficher le menu setup et mettre en
surbrillance le sujet Equerrage.
U Mettre en surbrillance le champ nommé Axe Principal et appuyer
sur la soft key pour sélectionner l'axe de référence (principal).
U Mettre en surbrillance le champ nommé Angle et appuyer sur la soft
key ETALON. pour démarrer l'étalonnage.

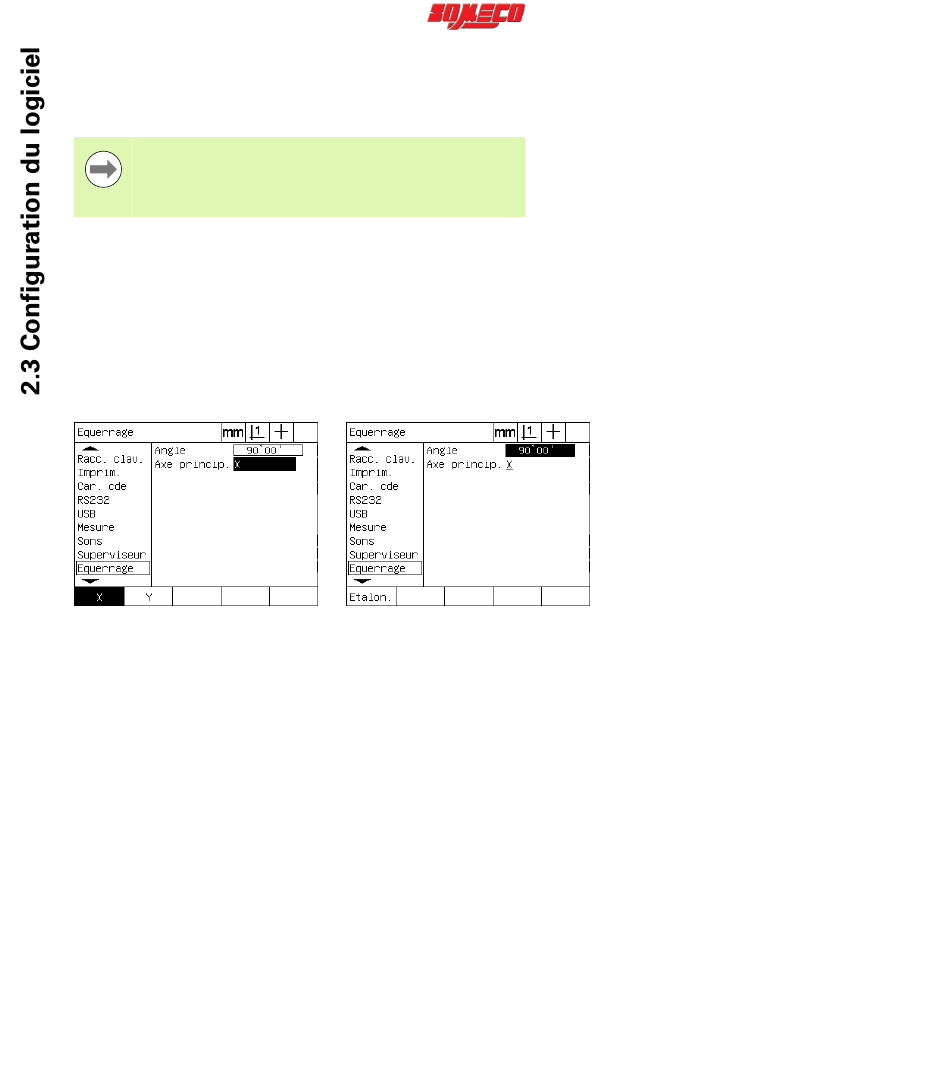

Choisir un axe principal pour l'étalonnage Appuyer sur la soft key Etalon. pour
U Suivre les instructions affichées à l'écran pour terminer
l'étalonnage.
U Appuyer sur la touche FINISH pour sauvegarder les paramètres et
revenir au menu Setup.
98
commencer l'étalonnage
