Raccordement des encodeurs

Les encodeurs d'axes sont à raccorder aux prises situées à l'arrière du
ND 1200. De nombreuses interfaces d'encodeurs sont disponibles
pour s'adapter à la grande variété d'encodeurs utilisés avec le
ND 1200. Le type et le nombre de prises d'encodeurs d'axes varient

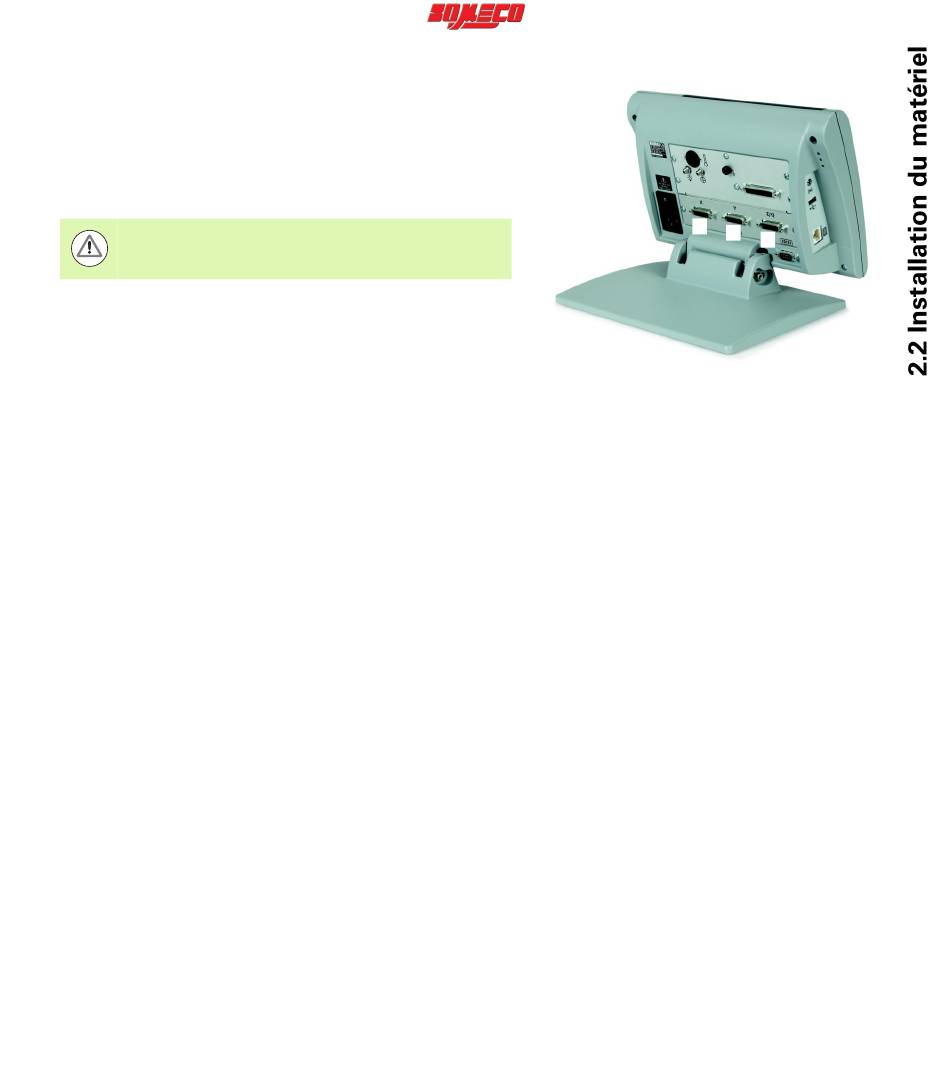

en fonction de l'application. Le ND 1200 montré sur cette photo inclut
les prises des axes X,Y et Q. C'est au moment de l'achat que doivent
être spécifiés les types d'entrées des encodeurs (analogiques ou TTL).
Ils ne peuvent être modifiés après coup.
Le câble doit être placé de telle façon qu'il ne puisse être
écrasé ou être un obstacle.
Les positions des connecteurs d'axes sont :
1 Axe X
2 Axe Y
3 Axe Z/Q
Pour raccorder les câbles d'encodeurs :
U Vérifier que le ND 1200 est hors tension.
U Raccorder fermement les encodeurs d'axe à leurs prises. Une
étiquette d'axe est fournie sur chaque connecteur. Si les
connecteurs sont équipés de vis, ne pas les serrer trop fort.
ND 1200 QUADRA-CHEK
Connecteurs des encodeurs d'axes
www.someco.fr
1
2
3
