1. Flexibles hydrauliques
2. Guide-flexible
2. Branchez les flexibles aux raccords à distance
arrière (Figure 7).
Remarque:
Les flexibles peuvent être
branchés à l'un ou l'autre raccord.
5
Contrôle du niveau de
liquide hydraulique
Aucune pièce requise
Procédure
1. Placez la machine sur un sol plat et horizontal.
2. Arrêtez la machine, placez la commande
d'accélérateur en position Bas régime, coupez
le contact et retirez la clé du commutateur
d'allumage pour éviter tout démarrage
accidentel.
3. Nettoyez la surface autour du bouchon du
réservoir d'huile hydraulique pour éviter que des
impuretés ne tombent dans le réservoir
8).

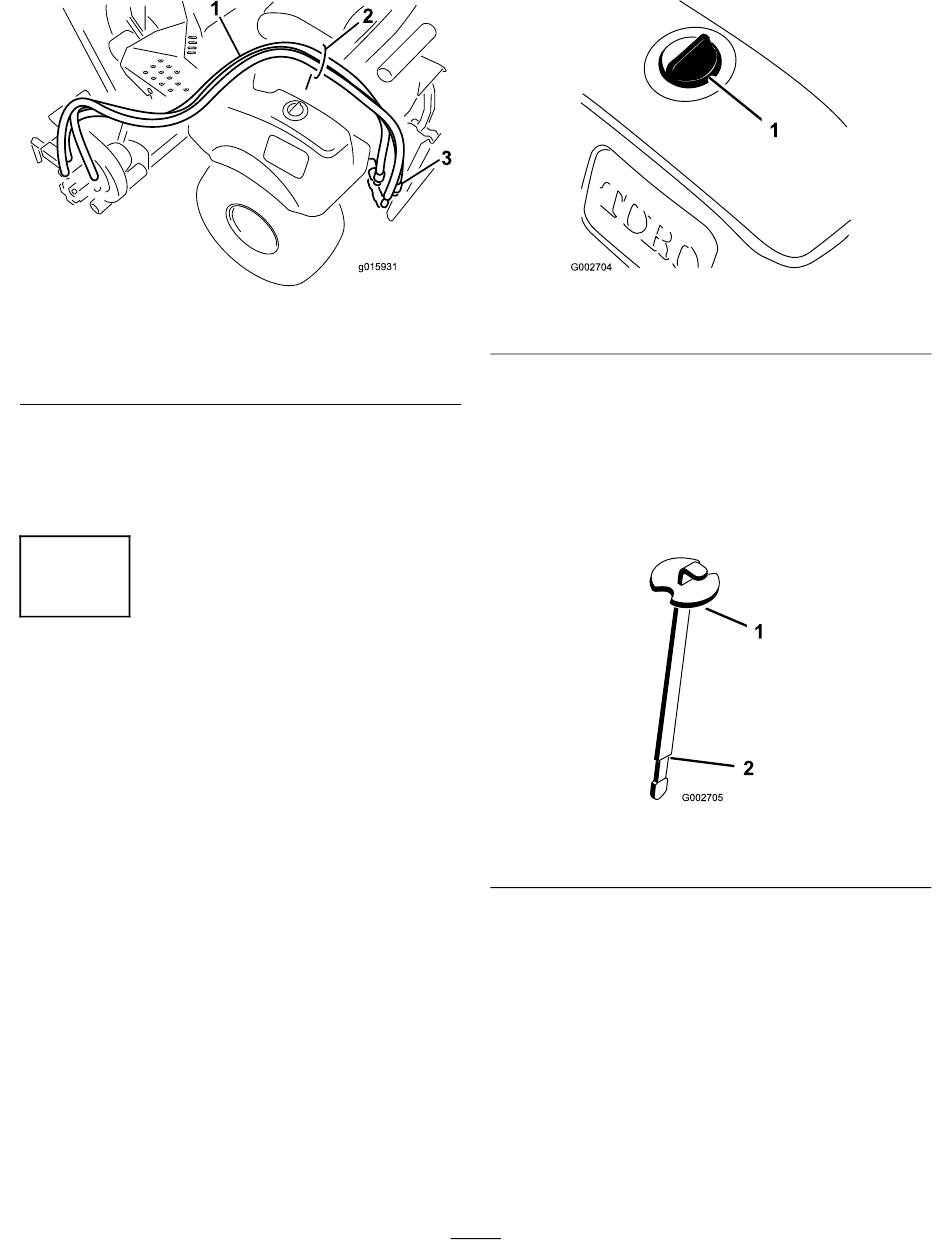

Figure 7
3. Raccords à distance
arrière
g015931
1. Bouchon de réservoir d'huile
4. Retirez le bouchon du réservoir.
5. Dévissez la jauge du goulot de remplissage et
essuyez-la sur un chiffon propre.
6. Remettez la jauge dans le goulot de remplissage,
ressortez-la et contrôlez le niveau de liquide.
Remarque:
(partie étroite) de la jauge
1. Jauge de niveau
7. Si le niveau d'huile trop est bas, versez
lentement la quantité d'huile voulue pour amener
le niveau à la partie plus étroite de la jauge.
Remarque:
(Figure
8. Remettez le bouchon du réservoir.
Remarque:
système, nettoyez le dessus des bidons d'huile
hydraulique avant de les perforer. Vérifiez que
le bec verseur et l'entonnoir sont propres.
9
Figure 8
L'huile doit atteindre le repère
(Figure 9).
Figure 9
2. Repère maximum
Ne remplissez pas excessivement.
Pour éviter de contaminer le
g002704
g002705
