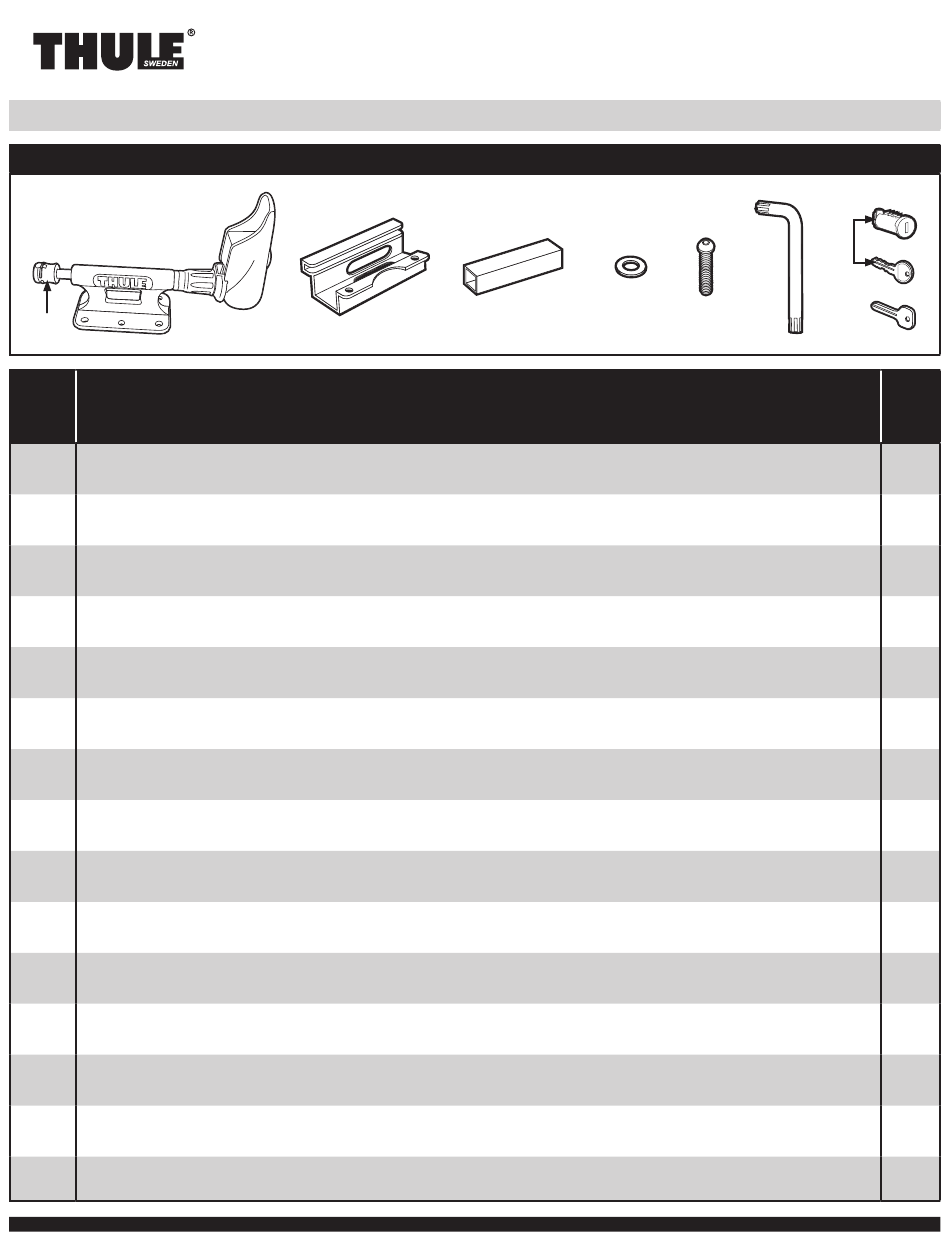

EN = North American English / ES = Latin American Spanish / FR = Canadian French / PT = Brazilian Portuguese
EN PARTS INCLUDED / ES PIEZAS INCLUIDAS / FR PIÈCES INCLUSES / PT PEÇAS INCLUSAS
A
B
EN part
EN description
ES pieza
ES descripción
FR pièce
FR description
PT peça
PT descrição
EN low-rider fork blocks / ES bloques para horquillas bajos /
A
FR blocs de fixation de fourche low rider / PT blocos de fixação do Low-Rider
EN fork clamping skewer / ES traba de anclaje para horquillas /
B
FR broche de blocage pour fixation de la fourche / PT trava de fixação do garfo
EN underbar plate / ES placa inferior /
C
FR plaque inférieure / PT placa inferior
EN rubber spacer / ES espaciador de goma /
D
FR cale en caoutchouc / PT espaçador de borracha
EN washer M6 / ES arandela M6 /
E
FR rondelle M6 / PT arruela M6
EN tamper proof screw M6 / ES tornillo M6 inviolable /
F
FR vis inviolable M6 / PT parafuso M6 inviolável
EN tamper proof wrench / ES llave de tuercas inviolable /
G
FR clé inviolable / PT chave inviolável
EN lock cylinders and keys / ES cerraduras cilíndricas y llaves /
H
FR verrous et clés / PT cilindros de bloqueio e chaves
EN change key / ES llave de cambio /
I
FR clé de rechange / PT chave de troca
506-7199
EN
BED-RIDER™ LOCKING BLOCK BRLB2 (to be used with 822XT Bed Rider)
ES
BLOQUE CON TRABA BRLB2 BED-RIDER™ (para usarse con el modelo 822XT Bed Rider)
FR
BLOC VERROUILLABLE BED-RIDERMC BRLB2 (à utiliser avec le Bed Rider 822XT)
PT
BED-RIDER™ LOCKING BLOCK BRLB2 (para ser usado com 822XT Bed Rider)
C
D
E
G
H
I
F
EN qty.
ES cant.
FR qté
PT qtd.
1
1
1
1
2
2
1
1
1
1 of 9
