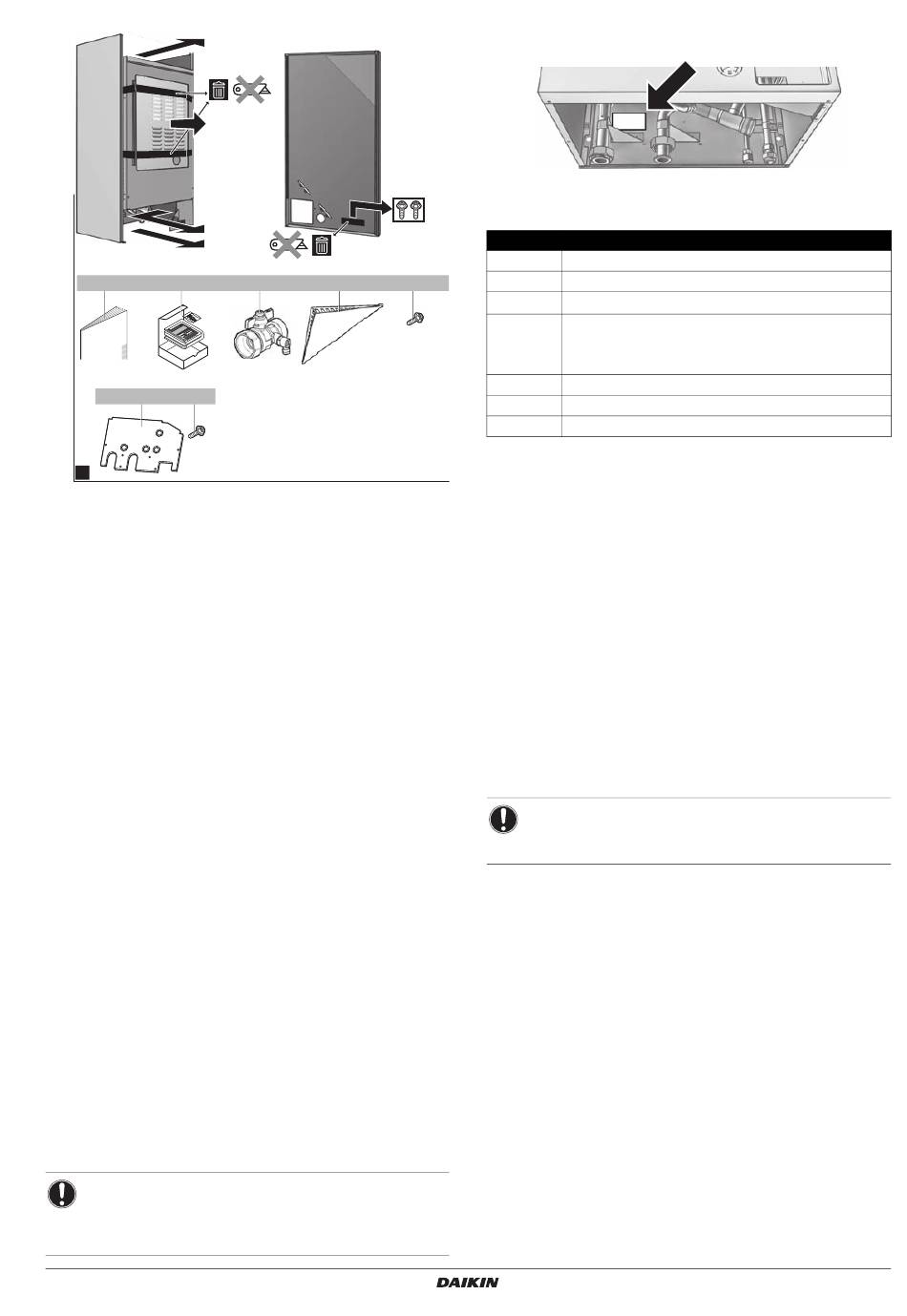

Retirez les accessoires.
d
h
b
c
a
b
1x
1x
f
g
1x
4x
3
a Manuel HXY(080/125)
b Kit d'interface utilisateur: interface utilisateur,
4 vis de fixation, 2 chevilles
c Vanne d'arrêt
d Couvercle de l'interface utilisateur
e 2 vis de fixation du panneau avant
f Plaque inférieure
g 4 vis de fixation de la plaque inférieure
h Plaque supérieure
4. À propos des unités et des
options
4.1.
Informations générales
Ce manuel d'installation porte sur les unités de pompe à chaleur
air/eau VRV IV des séries Daikin HXY080/125.
Ces unités sont destinées à être installées à l'intérieur, dans des
immeubles commerciaux et des édifices publics.
L'unité est conçue pour être montée au mur.
Les unités HXY080/125 disposent d'une capacité de chauffage de
9 kW/14 kW
et
d'une
capacité
8,2 kW/12,5 kW.
Les unités intérieures sont conçues pour fonctionner à des
températures ambiantes intérieures comprises entre 5°C et 30°C.
En mode de chauffage, l'unité peut chauffer l'eau à des températures
comprises entre 25°C et 45°C. En mode de rafraîchissement, l'unité
peut rafraîchir l'eau à des températures comprises entre 5°C et 20°C.
Les unités sont conçues pour l'installation en intérieur (températures
extérieures: rafraîchissement de 10°C à 43°C, chauffage de -20°C
à 24°C) (pour plus de détails, reportez-vous au manuel de données
techniques).
4.1.
Identification
REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités
à la fois, veillez à ne PAS intervertir les panneaux
d'entretien entre différents modèles.
HXY080+125A8V1B
Unité intérieure du système VRV IV
4P405267-1 – 2015.04
e
c
d
e
2x
1x
2x
de
rafraîchissement
4.1.1. Étiquette d'identification: unité intérieure
Emplacement
Identification du modèle
Nom du modèle: HXY080A8V1B, HXY125A8V1B
Code
H
Unité hydrobox
X
Raccord VRV
Y
Applications réversibles (rafraîchissement et chauffage)
080
Catégorie de capacité (approximative):
Capacité de rafraîchissement 080 kW x 10
Capacité de rafraîchissement 125 kW x 10
A8
Série
V1
Tension 1 P~, 220-240 V, 50 Hz
B
Marché européen
4.2.
Associations possibles d'unités et d'options
4.2.1.
Liste d'options pour l'unité intérieure
Interface utilisateur (EKRUAHT)
L'interface utilisateur est fournie avec l'unité, en tant qu'accessoire.
Une interface utilisateur supplémentaire est disponible en option.
L'interface utilisateur supplémentaire peut être connectée pour
bénéficier:
d'une commande à proximité de l'unité intérieure,
d'une fonctionnalité de thermostat d'ambiance dans la pièce
principale à chauffer.
Thermostat d'ambiance (EKRTWA, EKRTR1)
Vous pouvez connecter un thermostat d'ambiance en option à l'unité
intérieure. Ce thermostat peut être avec fil (EKRTWA) ou sans fil
(EKRTR1).
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du thermostat d'ambiance.
REMARQUE
Le thermostat
alimentation électrique de 230 V c.a. supplémentaire.
Capteur à distance pour le thermostat sans fil (EKRTETS)
de
Vous ne pouvez utiliser un capteur de température intérieure sans fil
(EKRTETS) qu'en association avec le thermostat sans fil (EKRTR1).
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du thermostat d'ambiance.
CCI demande (EKRP1AHTA)
Une CCI demande EKRP1AHTA en option peut être raccordée
à l'unité intérieure. Cette CCI est nécessaire lors de l'installation d'un
thermostat d'ambiance extérieur et assure la communication avec
l'unité intérieure.
Se référer au manuel d'installation de la carte PCB de demande pour
plus de détails.
Reportez-vous au schéma de câblage ou au schéma de
raccordement pour raccorder cette CCI à l'unité. Reportez-vous
également à la section
sur l'unité intérieure" à la page
Description
d'ambiance EKRTR1 nécessite
"7.3.5.Raccordement du câblage électrique
14.
