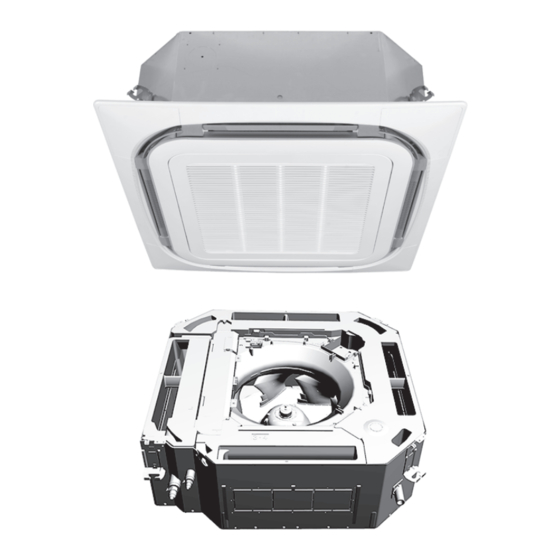

- Page 1 Manuel d'installation et d'utilisation Climatiseurs système Split FCAHG71FVEB FCAHG100FVEB Manuel d'installation et d'utilisation FCAHG125FVEB Français Climatiseurs système Split FCAHG140FVEB...
- Page 2 3P290872-16R...
-
Page 3: Table Des Matières
Table des matières 12 Entretien et réparation Table des matières 12.1 Nettoyage du filtre à air, de la grille d'aspiration, de la sortie d'air et des panneaux extérieurs ..........16 12.1.1 Pour nettoyer le filtre à air..........16 12.1.2 Nettoyage de la grille d'aspiration ........ 16 1 À... -
Page 4: Pour L'installateur
Il est possible que les dernières révisions de la documentation ▪ Format: Fichiers numériques sur http://www.daikineurope.com/ fournie soient disponibles sur le site Web Daikin de votre région ou support-and-manuals/product-information/. via votre revendeur. La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions. -
Page 5: Préparation
4 Préparation Préparation Installation Préparation du lieu d'installation Montage de l'unité intérieure 4.1.1 Exigences pour le lieu d'installation de 5.1.1 Consignes lors de l'installation de l'unité l'unité intérieure intérieure INFORMATIONS INFORMATIONS Le niveau de pression sonore est inférieur à 70 dBA. Equipement option. -
Page 6: Consignes Pour L'installation De La Tuyauterie De Purge
5 Installation ▪ Gabarit papier pour l'installation (partie supérieure de ▪ Guide d'installation. Utilisez le guide d'installation pour l'emballage). Utilisez le gabarit en papier pour déterminer le déterminer la position verticale correct. positionnement horizontal correct. Il contient les dimensions et centres nécessaires. -
Page 7: Recherche De Fuites D'eau
5 Installation ▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la tuyauterie ascendante pour rendre la pente possible. ▪ Inclinaison du flexible de purge: 0~75 mm pour éviter le stress sur la tuyauterie et pour éviter des bulles d'air. ▪ Tuyauterie ascendante: ≤300 mm de l'unité, ≤675 mm perpendiculaire à... -
Page 8: Raccordement De La Tuyauterie De Réfrigérant
5 Installation Patins d'isolation: Moyen 1 (tuyau de gaz), moyen 2 (tuyau de liquide) (accessoires) Relevez les joints des pièces d'isolation. Fixez-les à la base de l'unité. Serrez les attache-câbles sur les pièces d'isolation. Enroulez le patin d'étanchéité de la base de l'unité vers le haut de l'écrou évasé. -
Page 9: Configuration
6 Configuration REMARQUE Veillez à maintenir le câble d'alimentation et le câble de 10~15 transmission écartés. Le câblage de transmission et d'alimentation peut croiser, mais ne peut être acheminé en parallèle. 70~90 1 Retirez le couvercle d'entretien. 2 Câble d'interface utilisateur: Acheminez le câblage par le cadre, branchez le câble au bornier et fixez le câble avec un attache-câble. -
Page 10: Mise En Service
7 Mise en service Mise en service REMARQUE Ne faites JAMAIS fonctionner l'unité sans thermistances et/ ou capteurs/contacteurs de pression au risque de brûler le Flux d'air périphérique compresseur. Flux d'air 4 voies (toutes les sorties d'air ouvertes, 2 coins fermés) (kit de patin de blocage en option requis) Flux d'air 3 voies (1 sortie d'air fermée, tous les coins Liste de contrôle avant la mise en... -
Page 11: Codes D'erreur Lors De La Réalisation D'un Essai De Marche
7 Mise en service INFORMATIONS Action Résultat Appuyez. Soufflage niveau/direction Rétroéclairage. Pour effectuer la mise en/hors fonction Volume air Direc air sur l'interface utilisateur, le rétroéclairage ne doit pas être Position 0 allumé. Pour toute autre action, il doit être allumé d'abord. Le rétroéclairage est allumé... - Page 12 7 Mise en service Code d'erreur Cause possible L'entrée d'air ou la sortie d'air est bloquée. Les vannes d'arrêt sont fermées. ▪ Il y a un déséquilibre de tension. ▪ Il y a une phase manquante dans le cas d'unités à alimentation triphasée. Note: L'opération sera impossible.
-
Page 13: Données Techniques
8 Données techniques Données techniques Vous trouverez les dernières informations dans les données techniques. Schéma de tuyauterie: Unité intérieure Raccordement du tuyau de liquide Raccordement du tuyau de gaz Filtre Échangeur thermique Schéma de câblage: Unité intérieure Légende: Le schéma de câblage électrique est fourni avec l'unité, situé à l'intérieur du couvercle d'entretien. -
Page 14: Pour L'utilisateur
9 A propos du système X1A (A7P) Connecteur (alimentation pour option PCB) Connecteur PCB X2A (A7P) Connecteur CCI (kit capteur) Barrette à bornes X24A (A1P) Connecteur CCI (dispositif de régulation à Connecteur distance sans fil) Filtre antiparasite (tore magnétique) X33A (A1P) Connecteur CCI (adaptateur pour câblage) Filtre antiparasite X35A (A1P) -
Page 15: A Propos Du Mode Refroidissement, Chauffage, Ventilateur Uniquement Et Automatique
11 Fonctionnement 2 Appuyez sur le bouton MARCHE/ARRÊT de l'interface 11.2.2 A propos du mode refroidissement, utilisateur. chauffage, ventilateur uniquement et Résultat: Le voyant de fonctionnement s'allume et le système automatique démarre. ▪ La vitesse d'écoulement de l'air peut se régler d'elle-même en Pour arrêter fonction de la température de la pièce ou bien le ventilateur peut s'arrêter immédiatement. -
Page 16: Entretien Et Réparation
12 Entretien et réparation REMARQUE Entretien et réparation N'utilisez PAS d'eau à 50°C ou plus. Conséquence REMARQUE possible: Décoloration et déformation. N'inspectez ou entretenez jamais l'unité vous-même. 1 Ouvrez la grille d'aspiration. Demandez à un technicien qualifié d'exécuter ce travail. Toutefois, en tant qu'utilisateur final, vous pouvez nettoyer le filtre à... -
Page 17: Nettoyage De La Sortie D'air Et Des Panneaux Extérieurs
13 Dépannage AVERTISSEMENT Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit pas normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs. -
Page 18: Symptômes Ne Constituant Pas Des Pannes Du Climatiseur
13 Dépannage S'il est impossible de remédier au problème une fois que tous les AVERTISSEMENT éléments ci-dessus ont été vérifiés, contactez votre installateur et Arrêtez le fonctionnement et coupez l'alimentation si communiquez-lui les symptômes, le nom complet du modèle de quelque chose d'inhabituel se produit (odeurs de climatiseur (avec le numéro de fabrication si possible) et la date brûlé, etc.). -
Page 19: Symptôme: L'interface Utilisateur Affiche "U4" Ou "U5" Et S'arrête, Puis Redémarre Après Quelques Minutes
14 Relocalisation 13.1.6 Symptôme: L'interface utilisateur affiche 13.1.14 Symptôme: Le compresseur de l'unité "U4" ou "U5" et s’arrête, puis redémarre extérieure ne s'arrête pas après une après quelques minutes courte opération de chauffage C’est parce que l'interface utilisateur intercepte des parasites des Cela permet d'éviter que le réfrigérant reste dans le compresseur. - Page 20 4P429472-1 2015.12...
