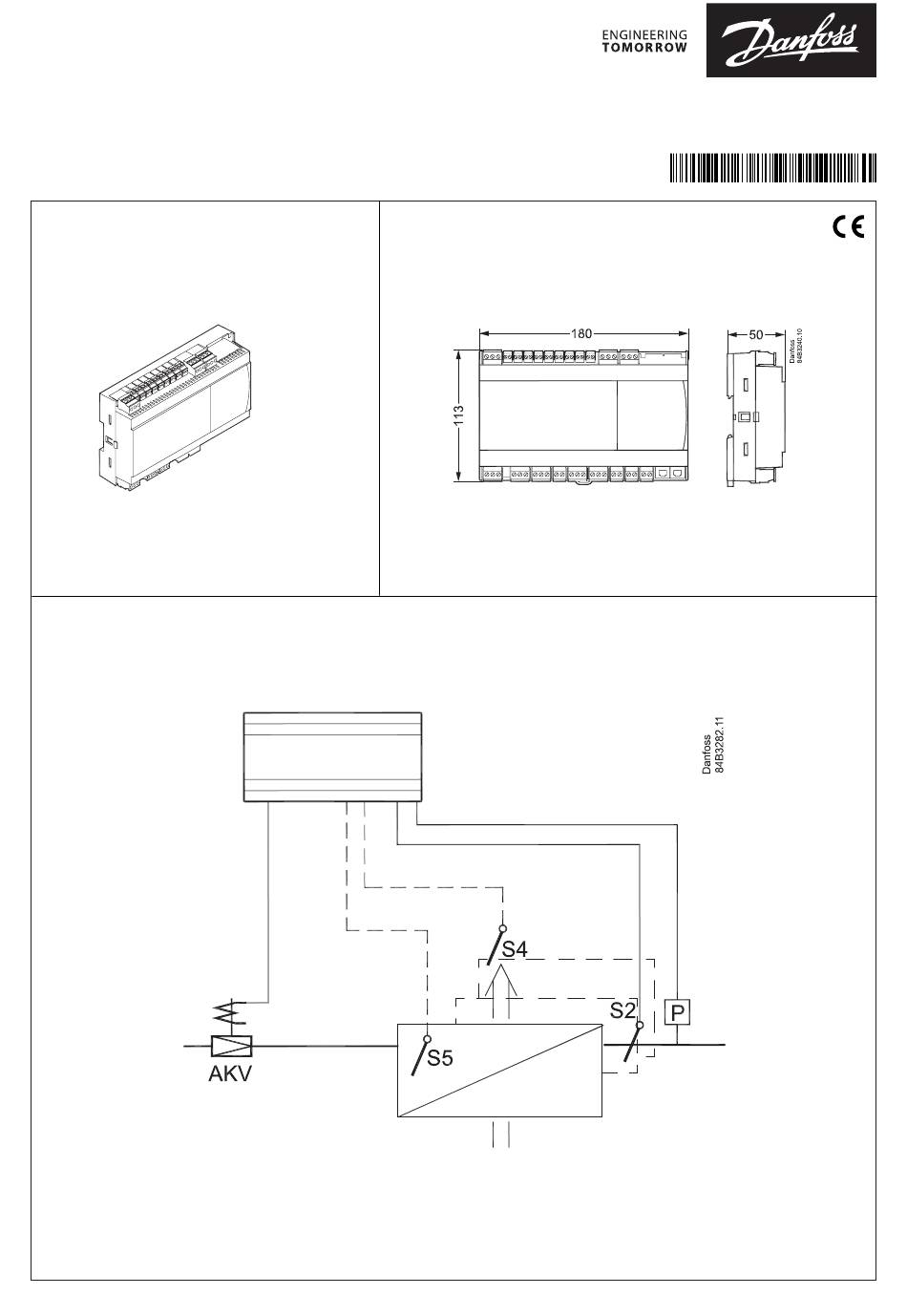

- Page 1 Guide d’installation AK-CC55 Multi Coil AN300030680307fr-000101 Identification Dimensions 084B4084 Principe © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 1...
- Page 2 Lorsque vous sélectionnez l’utilisation requise, des étiquettes spécifiques sont jointes pour vous permettre de monter celle qui s’applique. Alarm Railheat 13 14 23 24 Defrost B AKV B Defrost A 13 14 23 24 2 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12...
- Page 3 AKV B AKV C 13 14 23 24 0-10 Heat AKV A Alarm AKV B Humidity 13 14 23 24 Alarm AKV B Defrost A Defrost B 13 14 23 24 © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 3...
-
Page 4: Transmission De Données
La réfrigération reprend lorsque tous les régulateurs ont achevé le dégivrage. Afficheur externe AK-UI55 Affichage 084B4075 / 084B4076 / 084B4077 Câble 3 m : 084B4078 Câble 6 m : 084B4079 .=100 m 4 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12... -
Page 5: Transmetteur De Pression
(si l’entrée Di1 est utilisée pour une mesure de température, Borne 85=écran elle apparaîtra en tant que AI7.) Il est important que l’installation du câble de transmission de données soit effectuée correctement. Consultez la documentation spécifique réf. RC8AC902 © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 5... - Page 6 Il y a une connexion entre les bornes 15 et 16 quand en amont des compresseurs. la fonction est en marche. Votre agent local Danfoss se fera un plaisir de vous proposer ses conseils, etc. Éclairage Il y a une connexion entre les bornes 18 et 20 lorsque la fonction doit être active.
-
Page 7: Fonctionnement Avec L'afficheur De Réglage
Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi : - couper la tension d’alimentation du régulateur. - Maintenir les flèches haut « ∧ » et bas « ∨ » enfoncées simultanément et remettre sous tension - lorsque l’affichage indique FAc, sélectionner « yes ». © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 7... -
Page 8: Regroupement De Paramètres Lors Du Fonctionnement De L'affichage
• MODBUS : Activer la fonction de scannage dans l’unité système. • Si une autre carte de transmission de données est utilisée dans le régulateur : - Lon RS485 : Activer la fonction o04 8 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12... -
Page 9: Aperçu Des Menus
*) Pour modifier ce paramètre, la régulation doit être arrêtée en réglant le paramètre r12 Interrupteur général sur OFF. *) Pour modifier ce paramètre, le paramètre r12 Interrupteur général doit être réglé dans la position « SEr » pour permettre la régulation manuelle des sorties. © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 9... - Page 10 Point de consigne pour HR% pour un signal d’entrée de 0 volt 1-2* « h30 » Point de consigne pour HR% pour un signal d’entrée de 10 volt 1-2* « h29 » 100 % Utiliser la régulation d’humidité 1-2* 0/Off 1/On 0/Off 10 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12...
- Page 11 (activer r21). 8=non utilisé. 9=non utilisé. 10=nettoyage meuble (impulsion). 11=refroidissement forcé pour dégivrage par gaz chauds. 12=ouvrir rideau de nuit. 13=non utilisé. 14=réfrigération arrêtée (fermeture forcée). 15=arrêt vitrine. 16=éclairage. 20=alarme réfrigérant. 21=régulation liquide adaptative si fermé. © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 11...
- Page 12 100 % DE AKV % C 1-2** q42 100 % Correction du signal en provenance de S4B -10 K 10 K Correction du signal en provenance de S4C 1 -10 K 10 K 12 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12...
-
Page 13: Multi-Évaporateurs - Suite
Température du thermostat section C Temps d’activation du thermostat (temps de refroidissement) en minutes section C Température à la sortie de l’évaporateur temp. section C Surchauffe au niveau de l’évaporateur section C © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 13... -
Page 14: Messages D'erreurs
Erreur de sonde S2C Transmission de données L’importance de chaque alarme peut être définie avec un réglage. Le réglage doit être réalisé dans le groupe « destinations des alarmes ». 14 | AN300030680307fr-000101 © Danfoss | DCS (vt) | 2019.12... -
Page 15: Statut De Fonctionnement
La régulation se poursuit avec une fréquence d’enclenchement moyenne enregistrée. Il existe deux valeurs enregistrées – une pour le régime de jour et une pour le régime de nuit. Informations supplémentaires : Mode d’emploi : BC308437742037fr-000101 © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 15... - Page 16 © Danfoss | DCS (vt) | 2019.12 AN300030680307fr-000101 | 16...
