Agria 3600 BM Unihamster 3600 911 comfort Notice D'utilisation
Masquer les pouces
Voir aussi pour 3600 BM Unihamster 3600 911 comfort:
- Notice d'utilisation (56 pages) ,
- Notice d'utilisation (52 pages)
Table des Matières
Publicité
Liens rapides
Notice d'utilisation
Traduction de la notice d'utilisation d'origine
Porte-Outils

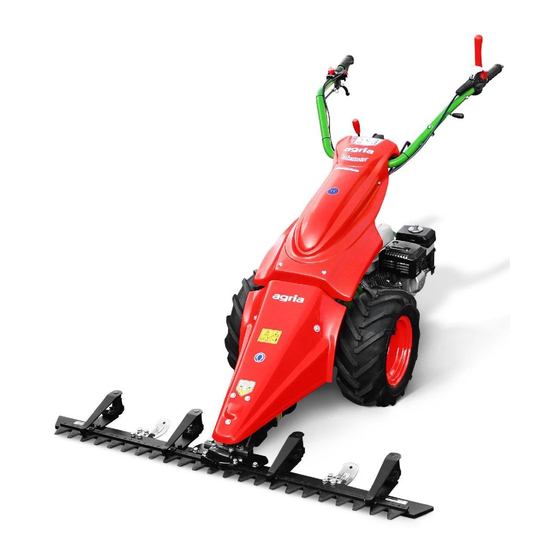

agria 3600 BM Unihamster
3600 911, 921 compact 2 + 2
3600 931, 941 comfort 3 + 3
3600 961, 971 premium 3 + 3 + Frein
Moteur : EH 17 D
Avant la mise en service, lire la notice d'utilisation
et respecter les consignes de sécurité !
Notice d'utilisation N° 998 662-A 04.12
- compact
- comfort
- premium
