Sommaire des Matières pour BenQ LU960ST2

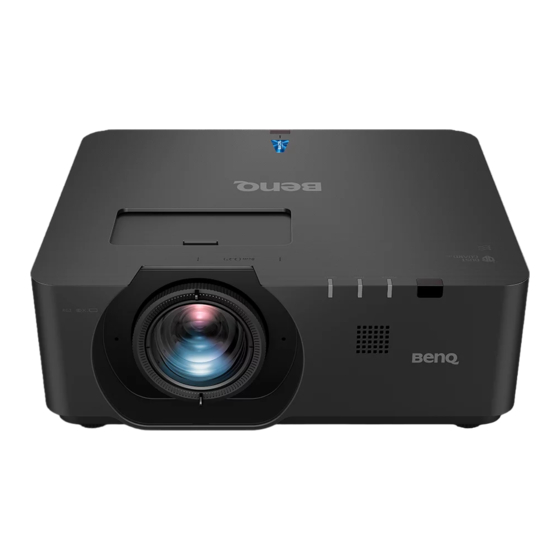

- Page 1 Projecteur numérique Manuel d'utilisation LU960ST / LU960 / LU960ST2 V2.00...
- Page 2 BenQ ne peut être tenue responsable des contenus de sites web ou ressources similaires maintenus et contrôlés par des tiers, et pouvant être liés à ce produit. Même si BenQ fournit des liens vers ces sites ou ressources similaires, elle ne donne, explicitement ou implicitement, aucune garantie ni assurance quant à...
- Page 3 Table des matières Droit d’auteur et Clause de non-responsabilité ......2 Copyright ..............................2 Clause de non-responsabilité ......................2 Déclaration concernant les hyperliens et les sites tiers ..............2 Consignes de sécurité importantes ..........6 Consignes de sécurité générales .................. 6 Informations sur le laser ....................
- Page 4 Opérations ..................29 Allumer/éteindre le projecteur ..................29 Branchement du cordon d’alimentation ................... 29 Témoin d’alimentation .......................... 29 Allumer le projecteur ..........................30 Éteignez le projecteur ........................... 36 Utilisation des menus ..............37 Menu principal ........................ 37 Menu Affichage ....................... 38 Menu Alignement des coins .........................
- Page 5 Dépannage ..................67 Dépannage ........................67 Le projecteur ne s’allume pas......................67 Pas d’image............................... 67 Image floue............................... 67 La télécommande ne fonctionne pas....................67 Le mot de passe est incorrect......................67 Caractéristiques ................68 Caractéristiques ......................68 Dimensions ........................
- Page 6 Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. Consignes de sécurité...
- Page 7 10. Ne placez pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l’origine d’une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation. Cet appareil est équipé d’une fiche de courant à trois broches dont une de mise à...
- Page 8 Consignes indiquées sur la plaque signalétique Le dessin ci-dessous montre l’emplacement de la plaque signalétique. 1. Étiquette d’avertissement laser 2. Étiquette des caractéristiques Attention : Comme avec toute source lumineuse vive, ne regardez pas fixement le faisceau, RG2 IEC 62471-5:2015 Rayonnement optique potentiellement dangereux émis par ce produit.
- Page 9 Mise au point La lentille de projection à clarté élevée est affectée thermiquement par la lumière provenant de la source lumineuse ; la mise au point est donc instable pendant une courte durée immédiatement après la mise sous tension. Veuillez allumer le projecteur et attendre au moins 15 minutes de projection en continu avant de régler la mise au point.
- Page 10 Informations sur le refroidissement Prévoyez au moins 50 cm (19,7 po) de dégagement autour de la sortie de ventilation. Veillez à ce qu’aucun objet ne bloque l’entrée d’air à moins de 50 cm (19,7 po). La sortie doit être à au moins 1 m des entrées d’autres projecteurs. Sortie d’air Entrée d’air •...
- Page 11 • Prévoyez au moins 50 cm de dégagement autour de la sortie de ventilation. Minimum 50cm Minimum 50cm (19,69 po) (19,69 po) Minimum 50cm (19,69 po) Minimum 100cm (39,37 po) Minimum 50cm (19,69 po) • Veillez à ce que les orifices d’entrée d’air ne recyclent pas l’air chaud de la sortie de ventilation. •...
- Page 12 Contenu de l’emballage Articles d’emballage standard Projecteur Télécommande Piles Guide d’installation Cordon(s) d’alimentation Déclaration réglementaire...
- Page 13 Introduction Vue extérieure du projecteur Vue de face et vue de dessus 1. Aération latérale (entrée d'air) 2. Réglage de la mise au point 3. Zoom (uniquement pour le LU960ST et le LU960) 4. Décalage d'objectif 5. Lentille de projection 6.
- Page 14 Commandes et fonctions Panneau de commande • Alimentation Permet de faire basculer le projecteur entre les modes veille et activé. Voir « Allumer le projecteur » à la page 30 « Éteignez le projecteur » à la page 36 pour plus de détails. •...
- Page 15 Assurez-vous que le port est valide avant de connecter une télécommande filaire. La télécommande peut être endommagée en cas d’utilisation d’un port non valide, ex. une télécommande filaire connectée pour déclencher une sortie. Pour plus d’informations sur la mise à niveau du firmware via Lan, veuillez contacter le service BenQ.
- Page 16 Télécommande • ON / OFF Permet de faire basculer le projecteur entre les modes veille et activé. • KEYSTONE+/KEYSTONE- Permet de corriger manuellement la déformation des images due à l’angle de projection. • VOLUME +/VOLUME - Augmente/diminue le volume du projecteur. QUICK INSTALL •...
- Page 17 • OVERSCAN Appuyez pour sélectionner le mode surbalayage. FREEZE • Met en pause l’image projetée. • LAMP MODE Appuyez pour afficher le menu OSD pour sélectionner le mode lumineux souhaité. • 3D MODE Appuyez pour afficher le menu de configuration 3D. INFO.
- Page 18 Connexion avec le projecteur Lorsque vous utilisez un système avec plusieurs projecteurs, utilisez des câbles avec mini connecteurs stéréo M3 disponibles dans le commerce pour connecter les autres projecteurs via les ports WIRED REMOTE IN/WIRED REMOTE OUT. La télécommande reste opérationnelle même dans des endroits avec des obstacles sur le chemin de la lumière ou lorsque les appareils sont sensibles à...
- Page 19 Remplacement des piles de la télécommande 1. Pour ouvrir le capot du compartiment à piles, retournez la télécommande pour voir son dos, poussez du doigt sur la zone rainurée du capot et faites glisser le capot dans la direction de la flèche ainsi qu’illustré.
- Page 20 4. Réglez la mise au point 5. Serrez les vis Pour le LU960ST / LU960 Pour le LU960ST2 Évaluer la distance par la taille de l’image Obtenir la taille de projection souhaitée La distance entre la lentille du projecteur et l’écran, le zoom (si disponible), et le format vidéo sont des facteurs qui affectent la taille de l’image projetée.
- Page 21 • LU960ST Le rapport d’aspect est 16:10 est l’image projetée est en 16:10. Remarque : Pour optimiser la qualité de projection, nous vous suggérons de projeter l’image dans une zone sans niveaux de gris. Taille d’image Distance de projection Diagonale Largeur Hauteur Distance mini - Large...
- Page 22 Une tolérance de 5% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur.
- Page 23 Réglage par le décalage d'objectif Levier de décalage horizontal de l’objectif Levier de décalage vertical de l’objectif La fonction de décalage de l’objectif peut être utilisée pour régler la position de l’image projetée horizontalement ou verticalement dans la plage détaillée ci-dessous. Régler la position verticale de l’image La hauteur de l’image verticale peut être réglée entre 50 % et -50 % pour WUXGA de la position de décalage.
- Page 24 Remarque : « Afin d’optimiser la qualité de la projection, nous vous conseillons d'utiliser le décalage de l'objectif dans la plage de 50% en vertical et 20% en horizontal. Un coin noir peut apparaitre lorsque vous atteignez la limite mécanique » Avis (en cas de fusion des bords) •...
- Page 25 Connexion Avant toute connexion • Lisez attentivement les instructions d’utilisation avant de connecter un appareil externe • Éteignez tous les appareils avant de brancher les câbles. • Prenez en considération les conseils suivants avant de connecter les câbles. Dans le cas contraire, cela pourrait entraîner des dysfonctionnements.
- Page 26 HDMI 1 N° Série N° Série TMDS Data2+ TMDS Clock Shield TMDS Data2 Shield TMDS Clock- Broches de numéros paires de 2 à 18 TMDS Data2- Réservé (N.F. sur TMDS Data1+ l’appareil) TMDS Data1 Shield TMDS Data1- TMDS Data0+ DDC/CEC Ground Broches de numéros impaires de 1 à...
- Page 27 Connexion avec des équipements AV Magnétoscope (avec correcteur de Lecteur de disque lecteur DVD avec port la base de temps (TBC) intégré) Blu-ray HDMI (HDCP) Connexion avec un ordinateur Commande par Haut-parleur Ordinateur Écran ordinateur...
- Page 28 Connexion avec un HDBaseT transmitter Lecteur DVD Lecteur DVD Câble VGA Émetteur HDBaseT PC de RS-232 contrôle RJ45 Cat5e ou au-delà PC de contrôle Projecteur Connexion avec un LAN...
- Page 29 Opérations Allumer/éteindre le projecteur Branchement du cordon d’alimentation Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Vérifiez que le témoin d’alimentation du projecteur s’allume en orange après la mise sous tension. Attention : Utilisez uniquement des accessoires (ex.
- Page 30 Allumer le projecteur POWER du projecteur ou ON de la télécommande pour allumer le projecteur, Appuyez sur une tonalité de démarrage sera émise. Le témoin POWER clignote en vert puis reste allumé en vert lorsque le projecteur est allumé. La procédure de démarrage dure environ 30 secondes. Peu après, un logo le démarrage est projeté. Tournez si nécessaire la molette de mise au point pour améliorer la netteté...
- Page 31 Choisir une langue Pour utiliser les menus à l’écran, veuillez d’abord sélectionner votre langue. * Une fois cette opération effectuée, ce menu ne sera plus affiché après le 1re réglage de l’heure, sauf si l’utilisateur appuie sur Réinitialiser tous les réglages. 1.
- Page 32 2. Utilisez ◄/► pour mettre en surbrillance Config. système : de base. 3. Appuyez sur ▼ pour mettre en surbrillance une Langue et utilisez ENTER pour sélectionner une langue préférée. 4. Appuyez deux fois* sur ENTER du projecteur ou de la télécommande pour quitter et enregistrer les réglages.
- Page 33 Procurez-vous le kit de montage au plafond Cette configuration nécessite un écran de BenQ chez votre revendeur afin de fixer rétroprojection spécial ainsi que le kit de votre projecteur au plafond. montage au plafond BenQ. *Réglez Plafond direct dans Config.
- Page 34 Utilisation de motif de test Le projecteur est capable d’afficher un motif grille de test. Il peut être utilisé pour vous aider à ajuster la taille et la mise au point de l’image, pour que l’image projetée ne souffre pas de distorsion.
- Page 35 3. Utilisez ▲/▼/◄/► pour sélectionner l’un des quatre coins et appuyez sur ENTER. 4. Appuyez sur ▲/▼ pour régler les valeurs verticales. 5. Appuyez sur ◄/► pour régler les valeurs horizontales. Réglage automatique de l’image Il peut être nécessaire d’optimiser la qualité de l’image. Pour ce faire, appuyez sur le bouton AUTO du projecteur ou de la télécommande.
- Page 36 Réglage fin de la netteté de l’image Réglez la netteté de l’image en tournant la molette de MISE AU POINT. Bague de mise au point Éteignez le projecteur 1. Appuyez sur POWER ou OFF, un message de confirmation apparaît auquel il faut répondre.
- Page 37 Utilisation des menus Menu principal Le projecteur offre une fonction d’affichage des menus à l’écran permettant d’effectuer différents réglages et paramétrages. Vous trouverez ci-dessous une vue d’ensemble du menu. Icône de menu principal Menu principal Sous-menu Statut Appuyez sur MENU pour accéder à...
- Page 38 Menu Affichage Couleur du support • Appuyez sur ◄/► pour corriger le biais de couleur de l’image réfléchi par le mur. Les options sont Désact., Jaune clair, Rose, Vert clair, Bleu et Tableau noir. Rapport H/L • Appuyez sur ◄/► pour ajuster l’aspect de l’image projetée. Les options sont Auto, Réel, 4:3, 16:9, 16:10 et 2,4:1.
- Page 39 3. 4:3: Met une image à l’échelle afin qu’elle 4. 16:9: Met une image à l’échelle afin s’affiche au centre de l’écran en respectant qu’elle s’affiche au centre de l’écran en un format de 4:3. Cette option est respectant un format de 16:9. Cette recommandée pour les images 4:3, telles option est recommandée pour les images que les images des écrans d’ordinateur,...
- Page 40 Menu Alignement des coins • Supérieur gauche Appuyez sur ENTER puis utilisez ▲/▼/◄/► pour corriger le coin supérieur gauche. • Supérieur droit Appuyez sur ENTER puis utilisez ▲/▼/◄/► pour corriger le coin supérieur droit. • Inférieur gauche Appuyez sur ENTER puis utilisez ▲/▼/◄/► pour corriger le coin inférieur gauche. •...
- Page 41 Menu Effacement • Haut Appuyez sur ◄/► pour ajuster la zone d’effacement supérieure sur l’image projetée. • Appuyez sur ◄/► pour ajuster la zone d’effacement inférieure sur l’image projetée. • Gauche Appuyez sur ◄/► pour ajuster la zone d’effacement gauche sur l’image projetée. •...
- Page 42 Subalayage, Résolution d’affichage doivent être réinitialisés aux valeurs préréglées en usine. • Les synchronisations recommandées sont 1920x1200 60 Hz/120 Hz. Voir « Tableau de chronométrage » à la page 70 pour plus de détails. Remarque : Seul LU960ST2 prend en charge le mode rapide 1920 x 1200 à 120 Hz.
- Page 43 Mode 3D : Convient à la lecture d’images 3D et de clips vidéo 3D. Ce mode est disponible • uniquement lorsque la fonction 3D est activée et du contenu 3D est détecté. Remarque : Seul LU960ST2 prend en charge le mode d’image du simulateur.
- Page 44 Selection Gamma Gamma se réfère à la relation entre la source d’entrée et la luminosité de l’image. • 1.8/2.0/2.1/BenQ : Sélectionnez ces valeurs selon vos préférences. 2.2/2.3 : Augmente la luminosité moyenne de l'image. Plus adapté pour un environnement •...
- Page 45 Luminosité HDR • Utilisez ◄/► pour régler la luminosité HDR. Température des couleurs • Utilisez ◄/► pour régler la température de couleur. Options disponibles : Froide, Normale et Chaude. • Froid : le blanc des images tire vers le bleu. Normal : Garde les couleurs normales avec le blanc.
- Page 46 Pour définir la température de couleur préférée : 1. Sélectionnez Température des couleurs puis Chaude, Normale ou Froide en appuyant sur ◄/► sur le projecteur ou la télécommande. 2. Appuyez sur ▼ pour mettre en surbrillance Réglage fin température de couleur puis appuyez sur ENTER.
- Page 47 Gestion couleur 3D Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de ROUGE Jaune VERT classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent Blanc rentrer la lumière dans la pièce.
- Page 48 Menu Source • Recherche auto rapide Utilisez ◄/► pour activer ou désactiver la recherche de la source d’entrée automatiquement. • Appuyez sur ◄/► pour sélectionner un réglage HDR adapté. Les options sont Auto, SDR, HDR 10 et HLG. • Format HDMI Appuyez sur ◄/►...
- Page 49 • Écran de veille Utilisez ◄/► pour sélectionner un motif de démarrage lors da la mise en marche du projecteur. Options disponibles : BenQ, Noir et Bleu. Lumière arrière • Pour activer ou désactiver la lumière LED arrière pour éclairage sur les bornes.
- Page 50 Menu Réglages des menus Durée aff. des menus • Utilisez ◄/► pour sélectionner le temps d’affichage d’un menu. Options disponibles : 5 sec, 10 sec, 20 sec, 30 sec et toujours. • Position des menus Utilisez ◄/► pour sélectionner la position d’affichage d’un menu. Options disponibles : Centre, coin supérieur gauche, coin supérieur droit, coin inférieur droit et coin inférieur gauche.
- Page 51 Menu Paramètres du filtre • Minuteur du filtre Appuyez sur ◄/► pour activer ou désactiver le compteur du filtre. Réinitialisation du compteur du filtre • Appuyez sur ENTER pour réinitialiser le compteur du filtre quand le filtre est remplacé. • Durée utilisation filtre Affiche le nombre actuel d’heures d’utilisation du filtre.
- Page 52 Menu CONFIG. SYSTÈME : avancée Mode Haute altitude • Utilisez ◄/► pour activer ou désactiver l’affichage le mode Haute altitude. Activez cette fonction lorsque l’altitude d’utilisation est supérieure à 1500m ou la température ambiante est supérieure à 40°C. • Affaiblissement dynamique Appuyez sur ◄/►...
- Page 53 Tableau des fonctions de contrôle HDbaseT Mode veille Côté Fonction Remarque Éco Réseau Normal contrôle (< 0,5 W) (< 2 W) (> 2 W) Avant-IR O (Désactivation par (Sans fil) OSD possible) Arrière-IR O (Désactivation par (Sans fil) OSD possible) RS-232 RJ45/LAN Télécommande...
- Page 54 Menu Paramètres audio • Muet Utilisez ◄/► pour activer ou désactiver la fonction coupure du son. • Utilisation de la télécommande Appuyez sur MUTE Pour réduire temporairement le son au silence. Lorsque le son est coupé, l’affichage apparaît dans le coin supérieur droit de l’écran. Appuyez à...
- Page 55 Menu Paramètres d’éclairage • Mode d’éclairage Appuyez sur ◄/► pour sélectionner le mode source lumière. Les options sont Normal, Économique, Affaiblissement et Personnalisé. Luminosité personnalisée • Utilisez ◄/► pour régler la luminosité du projecteur. • Luminosité constante Appuyez sur ◄/► afin d’activer ou de désactiver le fonction pour maintenir la luminosité à un niveau similaire.
- Page 56 Menu Paramètres de veille Mode veille • Appuyez sur ◄/► pour sélectionner le mode veille. Les options sont Éco, Réseau et Normal. • Auto désactiver mode veille réseau Appuyez sur ◄/► pour activer ou désactiver la commutation automatique du mode veille réseau au mode veille non-réseau après une certaine période.
- Page 57 Menu Information Résolution native • Affiche la résolution native du modèle. • Résolution détectée Affiche la synchronisation détectée. Source • Affiche la source de signal actuelle. • Mode Image Affiche le mode image actuel. Mode d’éclairage • Affiche le mode source de lumière actuel. •...
- Page 58 Arborescence des menus Menu principal Sous-menu Options Affichage Couleur du support Désact / Jaune clair / Rose / Vert clair / Bleu / Tableau noir Rapport H/L Auto/ Réel/ 4:3/ 16:9/ 16:10/ 2,4:1 Trapèze 2D H: -30~0~30 / V: -30~0~30 Ajustement des coins Haut gauche/Haut droit/Bas gauche/Bas droit...
- Page 59 Couleur -50~0~50 Teinte -50~0~50 Netteté 0~15~31 Brilliant Color 0~10 Sélection gamma 1.8/ 2.0/ 2.1/ 2.2/ 2.3/ 2.4/ 2.6/ BenQ Luminosité HDR -2/-1/0/1/2 Température des Froid/Normal/Chaud couleurs Réglage fin Gain R/Gain V/Gain B/Décalage température couleur R/Décalage V/Décalage B Gestion couleur 3D...
- Page 60 Récepteur Désact. / Avant+Haut / Avant / télécommande Haut Verr. touches panneau Activ. / Désact. Couleur de fond BenQ/Noir/Bleu/Violet/Gris Écran de veillel BenQ/Noir/Bleu Lumière arrière Activé / Désactivé Paramétrage Désact. / 01 / 02 / … / 99 identifiant projecteur Config.
- Page 61 Menu principal Sous-menu Options Config. système : Motif de test Désact./Grille/Blanc/Rouge/ Avancé Vert/Bleu/Noir/Rampes RVB/ Barre de couleur/Barres étagées/Damier/Lignes horizontales/Lignes verticales/ Lignes diagonales/Rampe horizontale/Rampes verticales Mémoire d'image Enregistrer la mé-moire Mémoire 1 / Mé-moire 2 / d'image Mémoire 3 / Mémoire 4 / Mé- moire 5 Appliquer la mé-moire Mémoire 1 / Mé-moire 2 /...
- Page 62 Menu principal Sous-menu Options Informations État système actuel Résolution native WUXGA 1920x1200 1080p 1920x1080 Résolution détectée Source Mode Image Mode d’éclairage HDBaseT Connecter / Déconnecter Format 3D Système de couleurs Durée utilisation lampe Durée d’utilisation du filtre Apparaît lorsque Minuteur du filtre est activé...
- Page 63 Entretien Avant tout entretien du projecteur • Assurez-vous que le projecteur est éteint avant d’entamer toute opération d’entretien. • Veillez à suivre les procédures dans « Éteignez le projecteur » à la page 36, lorsque vous éteignez le projecteur. Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien.
- Page 64 Témoin Utilisation LED Nom LED Description détaillée Affiche le statut de la séquence de mise sous tension/ hors tension Orange : Hors tension (Vert + Rouge) LED d’alimentation Vert : Sous tension Clignotant : Préchauffage/Arrêt et Refroidissement / Code d’erreur Affiche le statut thermique (Échec ventilateur, Température excessive, etc.) LED de statut de la température...
- Page 65 Messages de rémanence d’image Alimentation Température Éclairage Statut et description Vert Rémanence d’image activée Vert Vert Vert Rémanence d’image désactivée Messages d’erreurs des lampes Alimentation Température Éclairage Statut et description Rouge Erreur lampe 1 en fonctionnement normal Rouge La lampe n’est pas allumée Clignotante Messages d’erreurs thermiques Alimentation Température...
- Page 66 Alimentation Température Éclairage Statut et description Vert Rouge Erreur capteur thermique 2 ouvert Clignotante Clignotante Vert Vert Erreur capteur thermique 2 en court-circuit Clignotante Vert Vert Erreur connexion I2C CI thermique 2 Clignotante Clignotante Erreur température 3 (dépassement de la Vert Rouge Rouge...
- Page 67 2. Notez le numéro et éteignez votre projecteur. 3. Pour connaître la signification de ce numéro, consultez le Centre de services BenQ local. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur.
- Page 68 Caractéristiques Caractéristiques Caractéristiques optiques Contrôle Résolution LU960ST / LU960 / LU960ST2 Mini USB x1 (pour service) 1920 x 1200 Contrôle série RS-232 Système d’affichage 9 broches x 1 (Entrée) Système DLP™ monopuce Récepteur IR x 1 Source de lumière DÉCLENCHEUR 12V Diodes laser 12V cc (max.
- Page 69 Dimensions Unité : mm Accessoires pour montage au plafond...
- Page 70 Annexe Tableau de chronométrage Prise en charge de la synchronisation vidéo pour l’entrée HDMI Fré- Fréquence quences Fréquence Fréquence Paquet 3D au- d’horloge Image 3D Côte-à- de fonc- Résolution d’images dessus-en- de points séquentielle côte 3D tionne- (kHz) (Hz) dessous (MHz) ment 720(1440) x...
- Page 71 94,5 XGA_120 119,989 97,551 115,5 ◎ (réduire les blancs) 1152 x 864 1152 x 864_75 67,5 Temporisation NB 1024x576 35,82 46,996 BenQ Temporisation NB 1024x600 64,995 41,467 51,419 BenQ 1280x720 1280 x 720_60 74,25 ◎ ◎ ◎ 1280 x 768...
- Page 72 Refresh Taux de Image 3D 3D au- Fréquence Côte-à- Résolution Mode rate rafraîchisse- séquen- dessus-en- (MHz) côte 3D (Hz) ment (Hz) tielle dessous 1600x1200 UXGA ◎ 1680x1050 1680x1050_60 59,954 65,29 146,25 ◎ ◎ 640x480 MAC13 66,667 30,24 @67Hz 832x624 MAC16 74,546 49,722 57,28...
- Page 73 68,667 94,5 XGA_120 119,989 97,551 115,5 ◎ (réduire les blancs) 1152 x 864 1152 x 864_75 67,5 1024 x 576 BenQ NB Timing 35,82 46,966 1024 x 600 BenQ NB Timing 64,995 41,467 51,419 1280x720 1280 x 720_60 74,25 ◎...
- Page 74 Refresh Taux de Fré- Image 3D 3D au-dessus- Côte-à- Résolution Mode rate rafraîchisse- quence séquen- en-dessous côte 3D (Hz) ment (Hz) (MHz) tielle 640x480 MAC13 66,667 30,24 @67Hz 832x624 MAC16 74,546 49,722 57,28 @75Hz 1024x768 MAC19 74,93 60,241 @75Hz 1152x870 MAC21 75,06 68,68...
- Page 75 Tableau de compatibilité vidéo 3D réelle Synchronisation d’entrée 1280 x 720P @ 50 Hz Haut et bas 1280 x 720P @ 60 Hz Haut et bas 1280 x 720P @ 50 Hz Combi trame Entrée 3D 1280 x 720P @ 60 Hz Combi trame HDMI 1.4a 1920 x 1080i @ 50 Hz...
- Page 76 Contrôle de commandes RS232 Fonction Type Fonctionnement ASCII Power Write Power On <CR>*pow=on#<CR> Write Power off <CR>*pow=off#<CR> Read Power Status <CR>*pow=?#<CR> Source Write COMPUTER/YPbPr <CR>*sour=RGB#<CR> Selection Write HDMI(MHL) <CR>*sour=hdmi#<CR> Write HDMI 2(MHL2) <CR>*sour=hdmi2#<CR> Write HDBaseT <CR>*sour=hdbaset#<CR> Write DisplayPort <CR>*sour=dp#<CR> Read Current source <CR>*sour=?#<CR>...
- Page 77 Fonction Type Fonctionnement ASCII Picture Setting Read Contrast value <CR>*con=?#<CR> Write Brightness + <CR>*bri=+#<CR> Write Brightness - <CR>*bri=-#<CR> Write Set Brightness value <CR>*bri=value#<CR> Read Brightness value <CR>*bri=?#<CR> Write Color + <CR>*color=+#<CR> Write Color - <CR>*color=-#<CR> Write Set Color value <CR>*color=value#<CR> Read Color value <CR>*color=?#<CR>...
- Page 78 Fonction Type Fonctionnement ASCII Picture Setting Write 4 Corners Top-Left-X Increase <CR>*cornerfittlx=+#<CR> Read 4 Corners Top-Left-X Status <CR>*cornerfittlx=?#<CR> Write 4 Corners Top-Left-Y Decrease <CR>*cornerfittly=-#<CR> Write 4 Corners Top-Left-Y Increase <CR>*cornerfittly=+#<CR> Read 4 Corners Top-Left-Y Status <CR>*cornerfittly=?#<CR> Write 4 Corners Top-Right-X Decrease <CR>*cornerfittrx=-#<CR>...
- Page 79 Fonction Type Fonctionnement ASCII Operation Write Projector Position-Front Table <CR>*pp=FT#<CR> Settings Write Projector Position-Rear Table <CR>*pp=RE#<CR> Write Projector Position-Rear Ceiling <CR>*pp=RC#<CR> Write Projector Position-Front Ceiling <CR>*pp=FC#<CR> Read Projector Position Status <CR>*pp=?#<CR> Write Quick auto search <CR>*QAS=on#<CR> Write Quick auto search <CR>*QAS=off#<CR>...
- Page 80 Fonction Type Fonctionnement ASCII Miscellaneous Read Model Name <CR>*modelname=?#<CR> Read System F/W Version <CR>*sysfwversion=?#<CR> Read Scaler F/W Version <CR>*scalerfwversion=?#<CR> Read Lan F/W Version <CR>*lanfwversion=?#<CR> Read MCU F/W Version <CR>*mcufwversion=?#<CR> Write Blank On <CR>*blank=on#<CR> Write Blank Off <CR>*blank=off#<CR> Read Blank Status <CR>*blank=?#<CR>...
- Page 81 Fonction Type Fonctionnement ASCII Miscellaneous Write AMX Device Discovery-on <CR>*amxdd=on#<CR> Write AMX Device Discovery-off <CR>*amxdd=off#<CR> Read AMX Device Discovery Status <CR>*amxdd=?#<CR> Read Mac Address <CR>*macaddr=?#<CR> Read Serial Number <CR>*serialnumber=?#<CR> Write High Altitude mode on <CR>*Highaltitude=on#<CR> Write High Altitude mode off <CR>*Highaltitude=off#<CR>...
- Page 82 Fonction Type Fonctionnement ASCII Color Write Blue Offset + <CR>*BOffset=+#<CR> Calibration Write Blue Offset - <CR>*BOffset=-#<CR> Write Set Blue Offset value <CR>*BOffset=value#<CR> Read Get Blue Offset value <CR>*BOffset=?#<CR> Write Primary Color <CR>*primcr=value#<CR> Read Primary Color Status <CR>*primcr=?#<CR> Write Hue + <CR>*hue=+#<CR>...
- Page 83 Indique d’autres erreurs, et 6e octet retourne 0-2 Requête état de la 1re nombre (1-5 chiffres) : Temps d’exécution de la source de LAMP? xxxxxxxxxxxx source de lumière lumière 1 Requête liste INST? d’entrées de 11 31 32 33 34 LU960ST/LU960/LU960ST2 sélection...
- Page 84 BenQ Retourne le nom du fabricant fabricant LU960ST/ Requête nom du INF2? LU960/ Retourne le nom du modèle modèle LU960ST2 Autres requêtes INF0? xxxxx Retourne des informations telles que le numéro de version d’informations Requête CLASS? informations sur Retourne la classe du PJLink...
