3.3 Opbouw van het apparaat

De behuizing van het apparaat bestaat uit twee delen en
bestaat uit het onderstuk van de behuizing en het boven-
stuk van de behuizing.

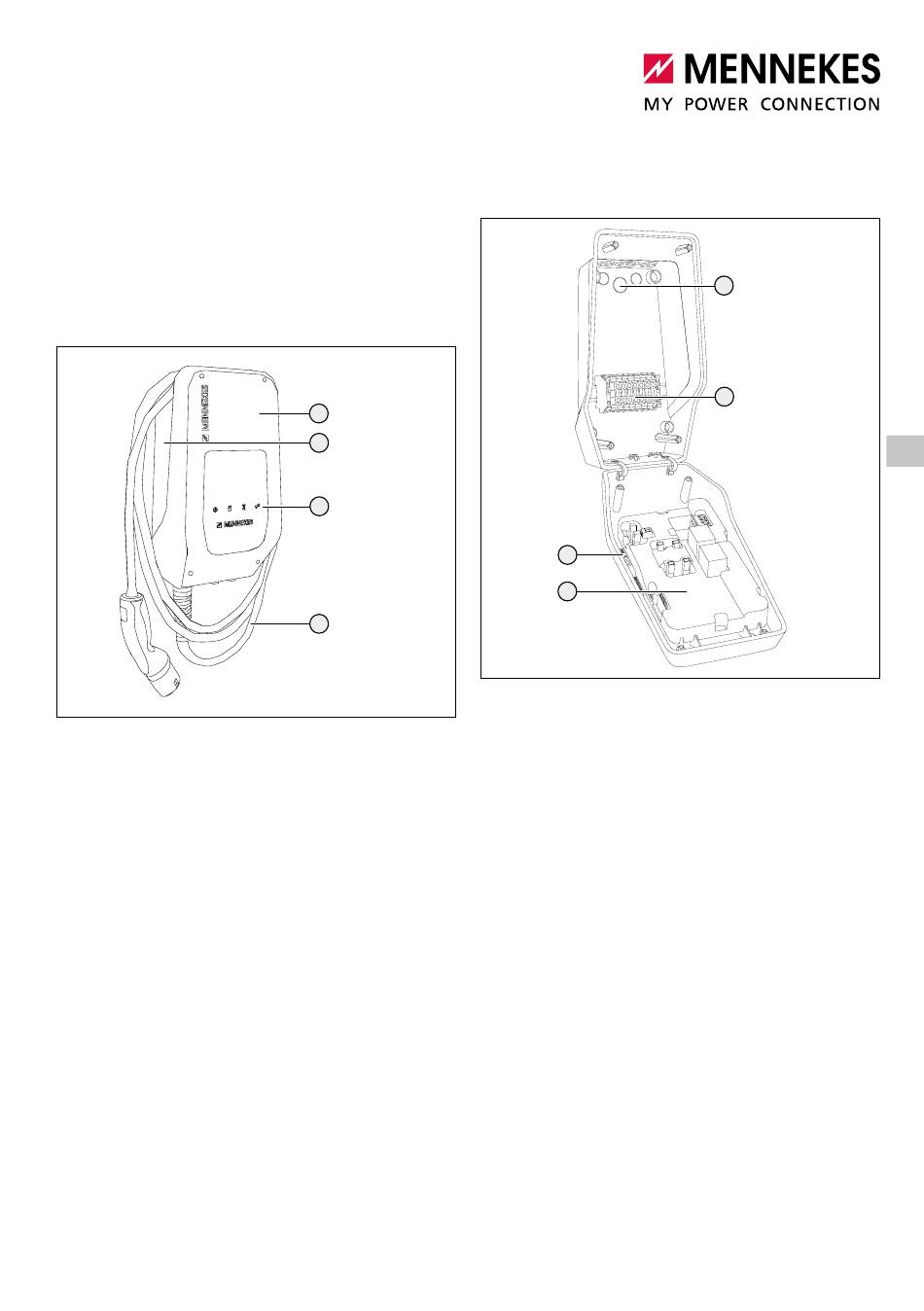

Vooraanzicht
Afb. 3: Vooraanzicht
1. Bovenstuk van de behuizing
2. Onderstuk van de behuizing
3. LED-infoveld
4. Laadkabel
Binnenaanzicht
1
2
3
4
Afb. 4: Binnenaanzicht
1. Kabelinvoeren *
2. Klemmenstrook
3. Configuratieschakelaar
4. ECU
* Verdere kabelinvoeren zijn op de bovenkant en de
onderkant aangebracht.
Kabelophanging
Het apparaat is zo vormgegeven dat de laadkabel direct
aan de behuizing kan worden opgehangen.
1
2
3
4
