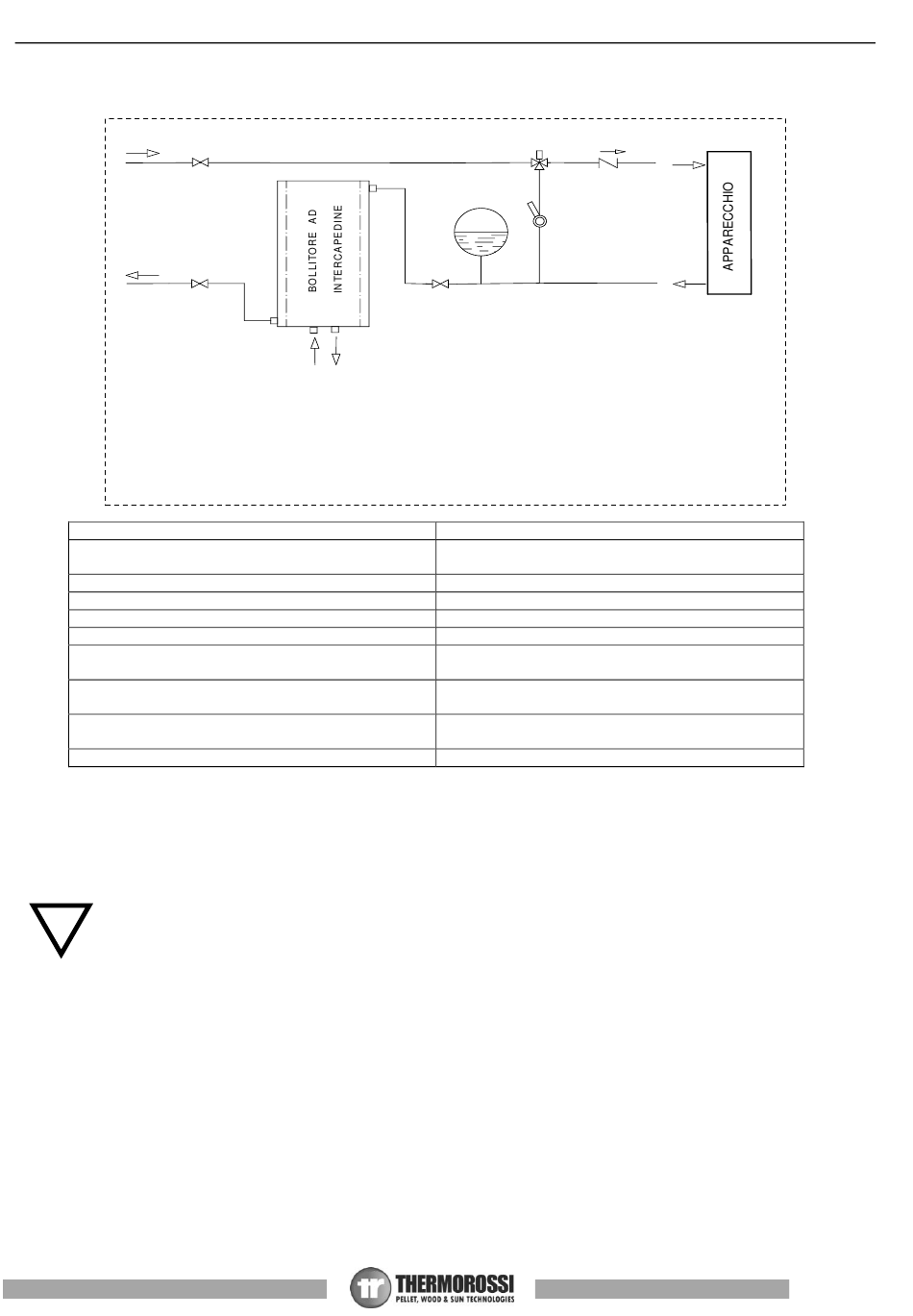

5.4 SCHÉMA HYDRAULIQUE INDICATIF AVEC BALLON D'EAU CHAUDE SANITAIRE À DOUBLE ENVELOPPE
OU À ÉCHANGEUR
R
A
A :
andata impianto riscaldamento
R :
ritorno impianto riscaldamento
S :
saracinesca
VNR : valvola di non ritorno
VEC : vaso di espansione chiuso per protezione impianto
VM3VT : valvola miscelatrice termostatica punto fisso 55°c
VSP: valvola saracinesca (da parzializzare in funzione delle perdite di carico dell'impianto
Legenda
BOLLITORE AD INTERCAPEDINE
schema idraulico - bollitore a intercapedine.dft 03/05/2016
A: andata impianto riscaldamento
R: ritorno impianto riscaldamento
S: saracinesca
VNR: valvola di non ritorno
VEC: vaso di espansione chiuso per protezione
impianto
VM3VT: valvola miscelatrice termostatica punto fisso
55°C
VSP: valvola saracinesca (da parzializzare in
funzione delle perdite di carico dell'impianto)
APPARECCHIO
ATTENTION : La température de l'eau dans le ballon n'est pas réglable dans ce cas et elle dépend de la température d'arrivée du
système, c'est à dire de la température paramétrée dans le générateur. Il est possible d'installer le ballon sur le circuit de retour.
Afin de maintenir le ballon en bon état de fonctionnement, il est recommandé d'installer un adoucisseur d'eau dans le système
sanitaire.
ATTENTION : le générateur doit obligatoirement être relié à la terre. Le non-respect de cette règle inflige au
corps de l'appareil de sérieux dommages, non couverts par la garantie. Faire contrôler la mise à la terre par
un technicien électricien autorisé. Il ne doit pas y avoir de potentiel électrique (Volt) entre la mise à la terre
du générateur et la mise à la terre réelle du système (prise de terre). Pour éviter la corrosion électrochimique
du corps de l'appareil, il ne faut pas utiliser de tubes ou de raccords galvanisés. Les autres matériaux
doivent être reliés à la terre par des câbles de masse spéciaux afin d'obtenir un système de mise à la terre
équipotentiel.
S
S
Manuel d'installation, d'utilisation et d'entretien
VM3 VT
VN R
VEC
VSP
S
Légende
BALLON D'EAU CHAUDE SANITAIRE À DOUBLE
ENVELOPPE
A : arrivée système de chauffage
R : retour système de chauffage
S : vanne
VNR : clapet de non-retour
VEC : vase d'expansion fermé pour protection
système
VM3VT : vanne mélangeuse thermostatique point fixe
55 °C
VSP : vanne (à partialiser en fonction de la perte de
charge du système)
APPAREIL
Compact S24 EVO
R
A
