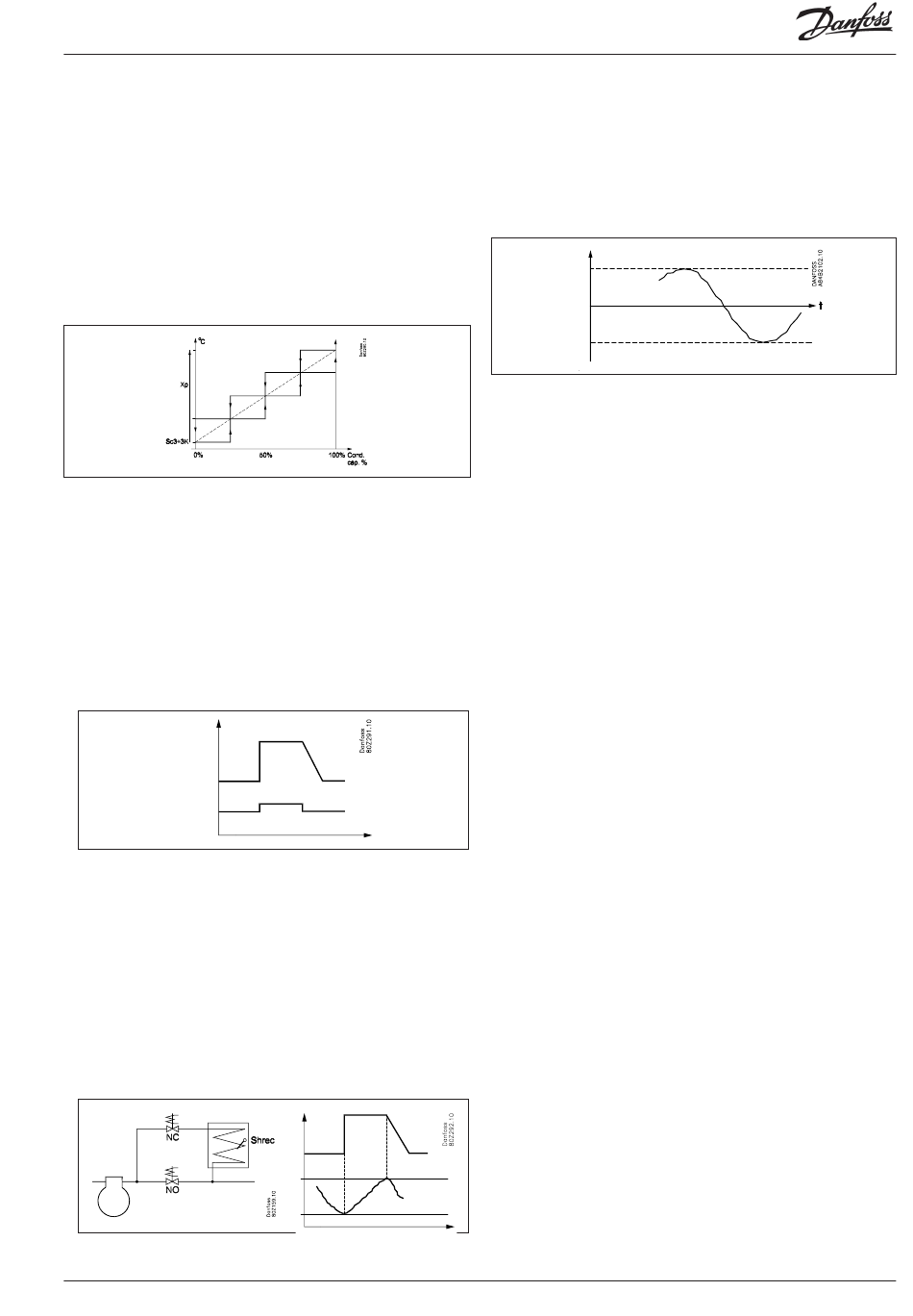

La différence de température ΔT la plus petite possible à
faible charge est généralement définie sur 6 K pour garantir
le sous-refroidissement et l'arrêt des ventilateurs lorsque les
compresseurs s'arrêtent.
Régler la différence dimensionnée (dim tm) pour la charge maxi-
mum (15 K, par exemple).
Le régulateur fournit ensuite une valeur pour la référence en fonc-
tion de la fraction enclenchée de la capacité de compression – et
au moins 3 K au-dessus de la température extérieure.
Régulation P
En régulation P, la référence est 0°C au-dessus la température
extérieure mesurée. La bande proportionnelle Xp indique l'écart à
100% de capacité de condenseur.
Fonction de récupération de chaleur
La fonction de récupération de chaleur peut s'utiliser sur une ins-
tallation où l'on souhaite exploiter les gaz chauds pour le chauf-
fage. Quand la fonction est engagée, la référence de température
de condensation sera élevée jusqu'à une valeur définie et la sortie
relais correspondante s'utilise pour activer une électrovanne.
Deux principes sont possibles :
1. Réception d'un signal d'entrée numérique
Quand la fonction est engagée, la référence de température de
condensation sera élevée jusqu'à une valeur définie et la sortie
relais correspondante s'utilise pour activer une électrovanne.
Pc ref
DI
2. Affectation d'un thermostat à la fonction
L'avantage de cette fonction se fait jour surtout quand la récu-
pération de chaleur doit être utilisée pour alimenter un chauffe-
eau. Un capteur enregistrant la température gère l'activité de
la fonction de récupération de chaleur. Quand la température
enregistrée au capteur est plus basse que celle définie comme
limite d'enclenche la fonction de récupération de chaleur est
mise en route et la référence celle de condensation sera relevée
jusqu'à une valeur définie, dans le même temps que la sortie
relais correspondante s'utilisera pour activer une électrovanne
qui canalisera les gaz chauds par l'inverseur au réservoir. Quand
la température dans le récipient a atteint cette valeur prédéfi-
nie, un déclenchement de la récupération s'effectue à nouveau.
AK-PC 783A
Régulation de capacité RS8HN104 © Danfoss 2017-11
Dans les deux cas, ce qui compte c'est que la fonction de récu-
pération de chaleur soit désactivée de manière que la référence
de la température de condensation soit abaissée lentement
jusqu'au niveau bas relatif à la descente prédéterminée en
kelvin/minute.
Limitation de la référence
Pour éviter une référence trop élevée ou trop basse, il faut la
limiter.
PcRef
Max
Min
Commande forcée de la capacité de condensation
Une commande forcée de la capacité permet de négliger la régu-
lation normale.
En commande forcée, les fonctions de sécurité sont annulées.
Commande forcée par le réglage
Mettre la régulation en mode manuel.
Régler la capacité en pourcentage de la capacité régulée.
Commande forcée des relais
En cas d'une commande forcée par les commutateurs en façade
d'un Module d'extension, la fonction de sécurité enregistre les
dépassements éventuels en émettant éventuellement des alar-
mes, mais le régulateur ne peut pas actionner les relais dans cette
situation.
