Aiphone IXG-FMK-2C7 Manuel D'installation

Manuel d'installation
Introduction
• Lisez ce manuel avant l'installation et la connexion.
Veuillez vous référer au « Manuel d'installation » inclus avec le IXG-2C7 ou le IXG-2C7-L.
Effectuez l'installation et la connexion seulement après avoir acquis une compréhension
suffisante du système et de ce manuel.
Précautions
Notification
• Les illustrations utilisées dans ce manuel peuvent différer de celles du produit réel.
Précautions pour le montage
• Ne pas utiliser un tournevis à frapper pour visser les vis. Cela pourrait endommager l'appareil.
Informations importantes
Les symboles suivants sont utilisés pour attirer votre attention sur les informations importantes à
prendre en compte pour assurer un fonctionnement correct du matériel.
Restreint les actions des utilisateurs/Fournit des instructions.
Installation

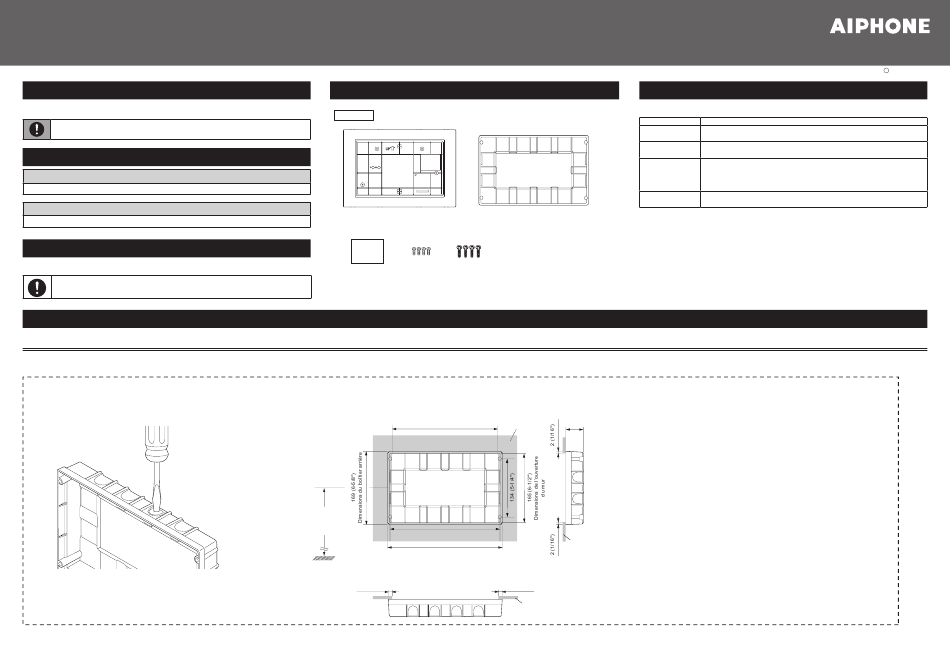

Installation du poste d'appartement avec le kit d'encastrement
Le poste d'appartement (IXG-2C7, IXG-2C7-L) est vendu séparément.
Installation du boîtier arrière
1. Faites un trou pour le câble.
Faites passer le câble LAN et le câble basse tension dans le
trou réalisé.

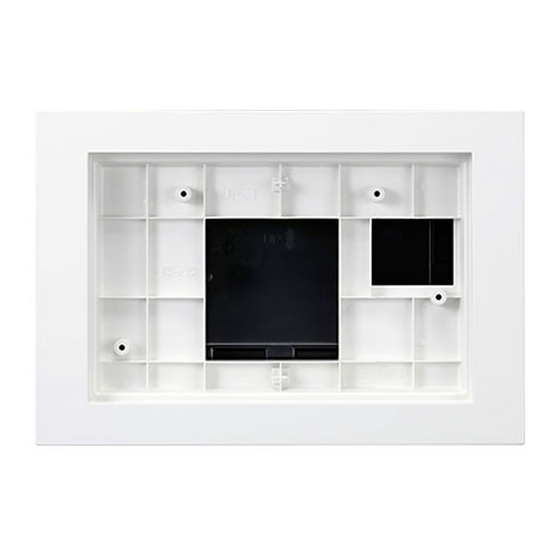

IXG-FMK-2C7
(kit d'encastrement pour poste d'appartement)
Noms des pièces et accessoires
Vue de face
Panneau et cadre
Accessoires fournis
Manuel d'installation ×1 Vis de fixation Vis de montage
(le présent manuel) du cadre ×4 mural ×4
2. Installez le boîtier arrière sur le mur.
<Avant>
240 (9-7/16")
Dimensions de l'ouverture du mur
Hauteur de montage
recommandée
(centre du boîtier arrière)
1 500 mm (4' 11'')
255 (10-1/16")
265 (10-7/16")
Dimensions du boîtier arrière
<Dessous>
12,5 (1/2")
Caractéristiques techniques
■ IXG-FMK-2C7
Montage
Boîtier arrière
Matériaux
Couleur
Dimensions
Poids
<Côté>
40
(1-9/16")
Mur
Mur
12,5 (1/2")
Mur
L'installation du poste d'appartement est expliquée au dos.
Date de publication : août 2020 B P0820 RQ 63073
Montage encastré au mur
Panneau : Résine auto-extinguible
Cadre et boîtier arrière : Plastique auto-extinguible
Panneau et cadre : Blanc
Boîtier arrière : Noir
Panneau et cadre : 290 mm (11-7/16") [L] × 199 mm (7-13/16") [H] × 30 mm
(1-3/16") [P]
Boîtier arrière : 265 mm (10-7/16") [L] × 169 mm (6-5/8") [H] × 40 mm (1-9/16")
[P]
Panneau et cadre: Environ 320g (0,71 lbs)
Boîtier arrière: Environ 220g (0,49 lbs)
