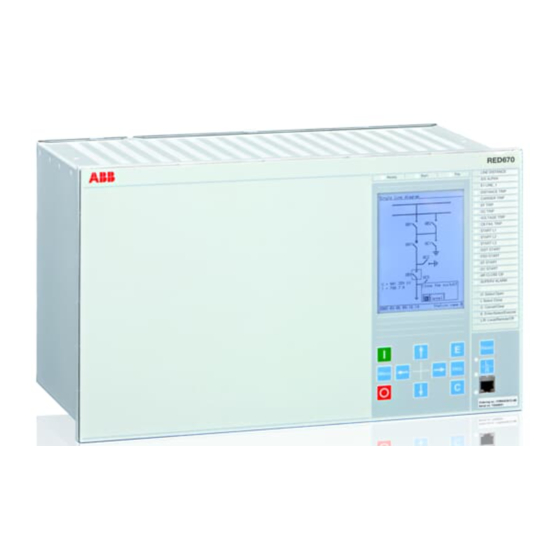

Page 1 Manuel d'installation et de mise en service Terminal de protection diffèrentielle de ligne RED 670...
Page 4 NORMES TECHNIQUES LES PLUS RECENTES. EN CONSEQUENCE, IL EST POSSIBLE DE CONSTATER UNE DIFFERENCE ENTRE LES PRODUITS HW/SW ET CE DOCUMENT D'INFORMATION. Fabricant : ABB AB Substation Automation Products SE-721 59 Västerås Sweden Téléphone : +46 (0) 21 34 20 00 Télécopieur : +46 (0) 21 14 69 18...
Page 5: Table Des Matières
Montage en chassis rack de 19”..........32 Vue d'ensemble..............32 Procédure pour montage sur panneau (châssis) de 19”..33 Montage en saillie................34 Vue d'ensemble..............34 Procédure pour montage en saillie.........34 Comment accéder à la face arrière du terminal intelligent................35 RED 670 Manuel d'installation et de mise en service...
Page 6 RS485.................69 Installation de l'antenne GPS............69 Installation de l'antenne GPS............69 Installation de l'antenne............69 Installation Electrique.............71 Section 6 Contrôle des connexions optiques et électriques externes................73 Vue d'ensemble................73 Contrôle du circuit des TP..............73 RED 670 Manuel d'installation et de mise en service...
Page 7 Communication LON..............93 Le protocole LON................94 Modules matériels et logiciels............95 Calcul de l'atténuation optique pour la communication sérielle avec LON ..................97 Section 11 Configuration du terminal intelligent et modification des réglages..............99 Vue d'ensemble................99 RED 670 Manuel d'installation et de mise en service...
Page 8 Zones de la protection de distance (PDIS, 21)......114 Défaut phase-phase.............115 Défaut phase-terre...............116 Sélection de phase avec report de charge (PDIS, 21)....117 Mesure de la limite de fonctionnement pour les valeurs réglées..................122 Achèvement de l'essai............123 RED 670 Manuel d'installation et de mise en service...
Page 9 Achèvement de l'essai............136 Protection à maximum de courant résiduel à quatre seuils(PTOC, 51N/67N).............137 Protection contre les surintensités par quatre seuils directionnels.................137 Protection contre les surintensités par quatre seuils non directionnels.................137 Achèvement de l'essai............138 RED 670 Manuel d'installation et de mise en service...
Page 10 (PDOP) ..................156 Vérification des réglages............156 Achèvement de l'essai............157 Vérification des ruptures de conducteur (BRC)......157 Mesures des limites de temps et de fonctionnement des valeurs de consigne.............158 Achèvement de blessai............158 Protection de tension..............158 RED 670 Manuel d'installation et de mise en service...
Page 11 Protection à multi-sujets..............170 Protection générale Courant et Tension (GAPC)......170 Fonction de surintensité (non directionnelle)......171 Fonction à maximum de courant avec courant de retenue.................171 Fonction à maximum de courant avec tension de retenue.................172 RED 670 Manuel d'installation et de mise en service...
Page 12 Essai du schéma de verroillage...........195 Vérification de la logique de déverrouillage......196 Achèvement de l'essai............196 Logique de courant de retour et de source faible pour protection à distance (PSCH, 85) ..........196 Logique d'inversion de courant..........197 RED 670 Manuel d'installation et de mise en service...
Page 13 Section 13 Mise en service et maintenance du système d'élimination des défauts..........213 Installation et mise en service............213 Essais à la mise en service............214 Essais de maintenance périodiques..........214 Inspection visuelle..............215 Essais de maintenance.............215 Préparation................216 RED 670 Manuel d'installation et de mise en service...
Page 14 Recherche des pannes..............219 Informations sur l'IHM locale.............219 Utilisation d'un PC connecté en face avant ou d'un système SMS...................221 Consignes de réparation..............222 Assistance en cas de réparation............224 Maintenance...................224 Section 15 Glossaire..............225 Glossaire..................225 RED 670 Manuel d'installation et de mise en service...
Page 15: Introduction Au Manuel D'installation Et De Mise En Service
électrique, de la mise sous tension et du contrôle des circuits externes, de l'introduction des réglages et de la configuration ainsi que de la vérification des réglages et de l'exécution des essais directionnels. Les chapitres RED 670 Manuel d'installation et de mise en service...
Page 16: A Propos Du Manuel D'installation Et De Mise En Service
• Le chapitre “Vérification des réglages par injection secondaire” fournit des instructions pour s'assurer que chaque fonction opère conformément aux valeurs de consigne. RED 670 Manuel d'installation et de mise en service...
Page 17: Audience Concernée
Le chapitre “Recherche des pannes et réparations” explique comment réaliser le dépannage. • Le chapitre “Glossaire” présente une liste des termes, des acronymes et des abréviations utilisés dans la documentation technique ABB. 1.1.3 Audience concernée Généralités Le manuel d'installation et de mise en service s'adresse au personnel responsable de l'installation, de la mise en service, de la maintenance et de la mise en marche ou de l'arrêt de la protection.
Page 18: Notes De Révision
Les dernières versions des documents décrits se trouvent sur le site : www.abb.com/ substationautomation 1.1.5 Notes de révision Révision Description Pas de fonction ajoutée. Modifications mineures apportées au contenu en raison de problèmes signalés. RED 670 Manuel d'installation et de mise en service...
Page 19: Informations Sur La Sécurité
Le fonctionnement peut être perturbé et le terminal intelligent et les circuits de mesure endommagés. Toujours mettre le terminal à la terre, quelles que soient les conditions de fonctionnement, y compris dans le cadre de circonstances RED 670 Manuel d'installation et de mise en service...
Page 20: Symboles De Prudence
Lors du remplacement des modules, toujours utiliser un bracelet anti- statique conducteur raccordé à la terre de protection. Les décharges électrostatiques (ESD) risquent d'endommager le module et les circuits du terminal intelligent. RED 670 Manuel d'installation et de mise en service...
Page 21: Symboles De Remarque
Redoubler de prudence et vérifier les réglementations avant de lancer une telle modification. Symboles de remarque La protection est conçue pour un courant maximum permanent égal à quatre fois la valeur nominale. RED 670 Manuel d'installation et de mise en service...
Page 22 Section 2 1MRK505185-UFR B Informations sur la sécurité RED 670 Manuel d'installation et de mise en service...
Page 23: Vue D'ensemble
L'IED est déballé puis contrôlé visuellement. Il est de préférence monté dans une armoire ou sur un châssis. Le raccordement avec l'objet à protéger doit être contrôlé afin de s'assurer que ce travail a été mené à bien. RED 670 Manuel d'installation et de mise en service...
Page 24 Section 3 1MRK505185-UFR B Vue d'ensemble RED 670 Manuel d'installation et de mise en service...
Page 25: Réception, Déballage Et Vérification
Si l'appareil a subi des dégâts pendant le transport, il faut prendre les mesures appropriées à l'encontre du dernier transporteur et informer le bureau ou le représentant ABB le plus proche. Il faut notifier immédiatement à ABB toute non-conformité avec les documents de livraison.
Page 26 Section 4 1MRK505185-UFR B Déballage et vérification du terminal intelligent RED 670 Manuel d'installation et de mise en service...
Page 27: Vue D'ensemble
éventuelles. Les terminaux intelligents encastrés doivent être installés de façon à ce que des modules puissent être ajoutés et remplacés sans démontage excessif. RED 670 Manuel d'installation et de mise en service...
Page 28: Dimensions
187.6 6U, 1/1 x 19” 265.9 448.3 201.1 252.9 430.3 190.5 428.3 465.1 187.6 482.6 Les dimensions H et K sont définies par le kit pour montage sur châssis de 19". RED 670 Manuel d'installation et de mise en service...
Page 29: Boîtier Avec Cache Arrière
228.6 6U, 1/1 x 19” 265.9 448.3 242.1 255.8 430.3 190.5 428.3 465.1 228.6 482.6 Les dimensions H et K sont définies par le kit pour montage sur châssis de 19". RED 670 Manuel d'installation et de mise en service...
Page 30: Dimensions De Montage Encastré
6U, 3/4 x 19" 322.4 254.3 4.0-10.0 12.5 6U, 1/1 x 19" 434.7 254.3 4.0-10.0 12.5 E = 188,6 mm sans cache de protection à l'arrière, 229,6 mm avec un tel cache RED 670 Manuel d'installation et de mise en service...
Page 31: Dimensions Pour Montage Encastré Côte À Côte
Un IED 670 de taille 1/2 x 19” côte ) côté avec un RHGS6. xx05000505.vsd IEC05000505 V1 FR Figure 7: Dimensions de la découpe du panneau pour le montage encastré côte à côte RED 670 Manuel d'installation et de mise en service...
Page 32: Dimensions De Montage Mural
à l'utilisation de kits de montage différents, voir figure9. Un boîtier supplémentaire de type RHGS peut être monté à côté d'un terminal intelligent 1/2 ou 3/4 . RED 670 Manuel d'installation et de mise en service...
Page 33 IEC06000147 V1 FR Figure 9: Différentes méthodes de montage du terminal intelligent 670 Description A Montage encastré B Montage sur panneau (châssis) de 19" C Montage en saillie RED 670 Manuel d'installation et de mise en service...
Page 34: Montage Encastré
IP54. Seule la classe IP20 peut être obtenue lors du montage de deux boîtiers côte à côte dans une découpe (1). Pour obtenir la classe de protection IP54, il faut commander avec le terminal intelligent une étanchéité supplémentaire montée en usine. RED 670 Manuel d'installation et de mise en service...
Page 35: Procédure Pour Montage Encastré
Fixation Rainure Vis autotaraudeuse 2,9x9,5 mm Raccord de la bande d'étanchéité (vue de l'arrière) Panneau M5x25 Procédure Découper l'ouverture dans le panneau. RED 670 Manuel d'installation et de mise en service...
Page 36: Installation Du Terminal Intelligent
Lors du montage des cornières de montage, s'assurer d'utiliser des vis conformes aux dimensions recommandées. L'utilisation de vis de dimensions autres que les dimensions d'origine peut provoquer une détérioration des cartes du terminal intelligent. RED 670 Manuel d'installation et de mise en service...
Page 37: Procédure Pour Montage Sur Panneau (Châssis) De 19
Serrer avec précaution les cornières de montage (1a, 1b) sur les côtés du terminal intelligent. Utiliser les vis (2) fournies dans le kit de montage. Placer le terminal intelligent dans le panneau de 19". Serrer les cornières de montage à l'aide des vis appropriées. RED 670 Manuel d'installation et de mise en service...
Page 38: Montage En Saillie
SPA/CEI 60870-5-103 et LON (SLM), module Ethernet optique (OEM) et module de communication des données (LDCM). 5.3.4.2 Procédure pour montage en saillie xx04000453.vs d DOCUMENT127716-IMG2265 V1 FR Figure 12: Détails du montage en saillie RED 670 Manuel d'installation et de mise en service...
Page 39: Comment Accéder À La Face Arrière Du Terminal Intelligent
Voir figure 13. Pour accéder à la face arrière du terminal intelligent, il faut un dégagement 80 mm sur le côté ne présentant pas de charnière. RED 670 Manuel d'installation et de mise en service...
Page 40: Montage Sur Châssis 19" Côte À Côte
à côte ainsi que le kit pour montage sur châssis de 19”. Le kit de montage doit être commandé séparément. Lors du montage des plaques et des cornières sur le terminal intelligent, s'assurer d'utiliser des vis conformes aux dimensions recommandées. L'utilisation de vis de dimensions autres que les RED 670 Manuel d'installation et de mise en service...
Page 41: Procédure Pour Montage Sur Châssis Côte À Côte
Serrer avec précaution les cornières de montage (4) sur les côtés du terminal intelligent. Utiliser les vis disponibles dans le kit de montage. Placer l'ensemble formé par les terminaux intelligents sur le châssis. Serrer les cornières de montage à l'aide des vis appropriées. RED 670 Manuel d'installation et de mise en service...
Page 42: Ied 670 Monté Avec Boîtier Rhgs6
IP20. Pour obtenir la protection de classe IP54, il est recommandé de monter séparément les terminaux intelligents. Pour les dimensions de la découpe de terminaux intelligents montés séparément, voir section "Montage encastré". RED 670 Manuel d'installation et de mise en service...
Page 43: Procédure Pour Montage Encastré Côte À Côte
Détails du montage encastré côte à côte (RHGS6 juxtaposé à un terminal intelligent de 1/2 x 19”). Repère Description Quantité Type Plaque de montage 2, 3 M4x6 Cornière de montage Procédure Réaliser une découpe dans le panneau. RED 670 Manuel d'installation et de mise en service...
Page 44: Dimensions Pour Montage
Inclut un convertisseur cc/cc de tension régulée qui fournit la tension auxiliaire de tous les circuits statiques. • Une sortie d'alarme sur défaillance est disponible. Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 45 à la fois les signaux à modulation d'impulsion en durée et les signaux à amplitude modulée et l'autre est utilisé pour le type d'entrée optique ST pour la synchronisation horaire PPS. RED 670 Manuel d'installation et de mise en service...
Page 46: Connecteurs De Face Avant
Le câble entre le PC et le port de communication série de l'IED doit être un câble Ethernet croisé avec connecteurs RJ45. Si la liaison est réalisée via un routeur ou un hub, un câble Ethernet standard peut être utilisé. RED 670 Manuel d'installation et de mise en service...
Page 47: Connecteurs De Face Arrière
3) Installation du module RS485, quand il est inclus dans le support P31:2 Note ! 1 module LDCM peut être inclus en fonction de la présence des modules IRIG-B et RS485. RED 670 Manuel d'installation et de mise en service...
Page 48 P31:3, P30:2 et P30:3 3) Installation du module RS482, quand il est inclus dans le support P31:2 Note ! 2-4 LDCM peuvent être inclus en fonction de la présence des modules IRIG-B et RS485. RED 670 Manuel d'installation et de mise en service...
Page 49 P31:2 Note ! 2-4 LDCM peuvent être inclus en fonction de la présence des modules IRIG-B et RS485. Tableau 6: Dénominations pour boîtier 1/1 x 19” avec 1 emplacement TRM RED 670 Manuel d'installation et de mise en service...
Page 50 P31:3, P30:2 et P30:3 3) Installation du module RS485, quand il est inclus dans le support P31:2 Note ! 2-4 LDCM peuvent être inclus en fonction de la présence des modules IRIG-B et RS485. RED 670 Manuel d'installation et de mise en service...
Page 51: Schémas Des Connexions
3) Installation du module RS485, quand il est inclus dans le support P31:2 Note ! 2-4 LDCM peuvent être inclus en fonction de la présence des modules IRIG-B et RS485. 5.4.1.4 Schémas des connexions RED 670 Manuel d'installation et de mise en service...
Page 52 20-V 20-V 20-V 20-V 20-V d'entré 6I (5A) et 6U 110-2 110-2 110-2 110-2 110-2 110-2 e de 20-V 20-V 20-V 20-V 20-V 20-V transfor 6I (1A) mateur 6I (5A) (TRM) RED 670 Manuel d'installation et de mise en service...
Page 53 IEC1MRK002801-AB11-BG V1 FR Figure 19: Module d'entrée binaire (BIM). Les contacts d'entrée XA correspondent aux positions arrière X31, X41, etc. et les contacts d'entrée XB aux positions arrière X32, X42, etc. RED 670 Manuel d'installation et de mise en service...
Page 54 Port de communication arrière C37.94, connecteur ST Port de communication en face avant, connecteur Ethernet RJ45 Port arrière de communication, femelle 15 broches, micro D-sub, pas 1,27 mm (0.050") Port de communication arrière, bornier RED 670 Manuel d'installation et de mise en service...
Page 55 Figure 24: Module de sortie binaire (BOM). Les contacts de sortie XA correspondent aux positions arrière X31, X41, etc. et les contacts de sortie XB aux positions arrière X32, X42, etc. RED 670 Manuel d'installation et de mise en service...
Page 56 IEC1MRK002801-AB14-BG V1 FR Figure 26: Module d'entrée/sortie binaire (IOM). Les contacts d'entrée XA correspondent aux positions arrière X31, X41, etc. et les contacts de sortie XB aux positions arrière X32, X42, etc. RED 670 Manuel d'installation et de mise en service...
Page 57: Exemples De Connexion
L 3 (C) L 2 (B) CT 1200/1 L 1 (A) Étoile/Câble connectés Plaque 3-Ph avec metrosils et résistances IEC07000193 V1 FR Figure 27: Connexions TC pour protection différentielle haute impédance en triphasé RED 670 Manuel d'installation et de mise en service...
Page 58 Les connexions typiques de TC dans le cadre d'une protection différentielle REF haute impédance en monophasé avec la série 670 sont indiquées à la figure Connexions TC pour protection Restricted Earth Fault RED 670 Manuel d'installation et de mise en service...
Page 59 ToObject. • Le numéro 8 montre une connexion effectuée en Signal Matrix Tool (SMT) qui relie tout d'abord cette entrée en courant au canal d'entrée du bloc de fonction de RED 670 Manuel d'installation et de mise en service...
Page 60: Connexion À La Protection De Terre
(TRM). (Il existe une liaison de terre par TRM) Utiliser la vis (1) principale de protection de terre pour connexion au systéme terre du poste. Les vis de terre du module PSM (2) et module RED 670 Manuel d'installation et de mise en service...
Page 61: Connexion Du Module D'alimentation
Les câbles de signaux sont connectés à un connecteur femelle, voir figure , qui est branché sur le connecteur mâle correspondan3031t, voir figure , situé à l'arrière de l'IED. Pour l'emplacement de BIM, BOM, IOM et SOM voir la section RED 670 Manuel d'installation et de mise en service...
Page 62 Placer le connecteur dans la prise correspondante en face arrière de l'unité Immobiliser le connecteur à l'aide des vis. xx02000742.vsd IEC02000742 V1 FR Figure 30: Connecteur femelle type IEC04000167 V1 FR Figure 31: Carte et connecteurs mâles RED 670 Manuel d'installation et de mise en service...
Page 63: Réalisation De La Connexion Du Blindage
S'assurer que les connexions de mise à la terre sont réalisées à l'aide de conducteurs courts (max. 10 cm) de section adéquate, d'au moins 6 mm (AWG10) pour les connexions à blindage unique. RED 670 Manuel d'installation et de mise en service...
Page 64: Connexions Optiques
"Connecteurs de face arrière" • Ports optiques X311: A, B (Tx, Rx) et X311: C, D (Tx, Rx) du module OEM sont utilisés pour les communications IEC 61850. Les connecteurs sont de type RED 670 Manuel d'installation et de mise en service...
Page 65: Connexions D'interfaces De Communication À Distance (Ldcm)
IEEE/ANSI C37.94. Les ports optiques en face arrière de l'IED sont X302, X303, X312 et X313. Pour l'emplacement du module LDCM, se reporter à la section "Connecteurs de face arrière". RED 670 Manuel d'installation et de mise en service...
Page 66: Communication De Données Galvanic X.21 (X.21-Ldcm)
X-21 LDCM, se reporter à la section "Connecteurs de face arrière". 5.6.2 Conception Le module de communication de données Galvanic X.21 repose sur un format propre à ABB, PC*MIP Type II. en07000196.vsd IEC07000196 V1 FR Figure 34: Généralités sur le module X.21 LDCM RED 670...
Page 67 Bornage pour le connecteur de communication the X.21 Numéro de borne Signal Blindage (masse) TXD A Contrôle A RXD A Synchro signal A Masse TXD B Contrôle B Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 68: Installation Du Câble De Communication Série Rs485
(connecter à TX+) x1:4 réservé R-Term Résistance de terminaison pour récepteur (connecter à RX+) x1:5 réservé Réception état bas x1:6 réservé Réception état haut Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 69 PE à toutes les bornes du relais et à PE sur l'équipement externe (PC). Le premier terminal est relié par un seul câble, mais tous les autres par deux. Effectuer les connexions conformément aux instructions d'installation de l'équipement utilisé, respecter la terminaison de 120 ohms. RED 670 Manuel d'installation et de mise en service...
Page 70 Effectuer les connexions conformément aux instructions d'installation de l'équipement utilisé, respecter la terminaison de 120 ohms. La terre doit être proche de l'équipement externe (< 2m) Câble de communication Terre Vis de mise à la terre RED 670 Manuel d'installation et de mise en service...
Page 71: Installation Du Câble De Communication Série Rs485 Spa/ Iec
Installation du câble de communication série RS485 SPA/ Extrait de la norme EIA RS-485 - Electrical Characteristics of Generators and Receivers for Balanced Digital Multipoint Systems RS-485 Wire - Media dependent Physical layer RED 670 Manuel d'installation et de mise en service...
Page 72: Niveaux De Signal Différentiel
Le réseau de bornes ci-dessous est requis à chaque extrémité de chaque segment Ph de bus. IEC03000112 V1 FR Figure 41: Borne de segment de bus RS-485 ExV est fourni par le nœud à l'extrémité du segment de bus Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 73: Distribution De L'alimentation Sur Le Bus
Installation de l'antenne GPS 5.8.1 Installation de l'antenne GPS 5.8.1.1 Installation de l'antenne L'antenne se fixe sur un support à monter sur une surface plate horizontale ou verticale ou sur un mât d'antenne. RED 670 Manuel d'installation et de mise en service...
Page 74 Positionner l'antenne et sa console de manière à permettre une propagation à vue dans la plupart des directions, de préférence plus de %.75 Il faut un minimum de propagation directe de 50% pour un fonctionnement ininterrompu. RED 670 Manuel d'installation et de mise en service...
Page 75: Installation Electrique
à l'extrémité du câble avec un dispositif métallique puis le relier à l'antenne. Lorsque l'antenne est connectée au câble, raccorder le câble au récepteur. L'IED 670 doit être hors tension pour pouvoir connecter le câble d'antenne. RED 670 Manuel d'installation et de mise en service...
Page 76 Section 5 1MRK505185-UFR B Installation du terminal intelligent RED 670 Manuel d'installation et de mise en service...
Page 77: A Propos De Ce Chapitre
L'injection doit être effectuée pour chaque circuit phase- neutre et chaque paire phase-phase. Dans chaque cas, toutes les tensions entre phases et entre phases et neutre doivent être mesurées. RED 670 Manuel d'installation et de mise en service...
Page 78: Contrôle De Circuit Des Tc
Contrôle de l'alimentation électrique Vérifier que la tension de l'alimentation auxiliaire reste dans la plage de tension d'entrée admissible quelles que soient les conditions de fonctionnement. Vérifier que la polarité est correcte. RED 670 Manuel d'installation et de mise en service...
Page 79: Vérification Des Circuits D'e/S Binaires
Contrôler tous les signaux connectés pour s'assurer qu'à la fois la charge et la polarité sont conformes aux spécifications de l'IED. Contrôle des connexions optiques Vérifier que les connexions optiques Tx et Rx sont correctes. RED 670 Manuel d'installation et de mise en service...
Page 80 Section 6 1MRK505185-UFR B Contrôle des connexions optiques et électriques externes RED 670 Manuel d'installation et de mise en service...
Page 81: Vue D'ensemble
Séquence de mise sous tension type pour l'IED 1 Terminal intelligent mis sous tension. La diode électroluminescente (DEL) commence à clignoter 2 L'écran à cristaux liquides s'allume et "IED startup" s'affiche RED 670 Manuel d'installation et de mise en service...
Page 82 La différence réside dans les touches du clavier et la désignation des diodes jaunes. en05000056.eps IEC05000056-CALLOUT V1 FR Figure 45: IHM graphique de taille moyenne 1 Diodes de signalisation d'état 2 Ecran à cristaux liquides RED 670 Manuel d'installation et de mise en service...
Page 83: Contrôle Des Signaux D'autosurveillance
Utiliser les touches avec les flèches Haut et Bas pour modifier la valeur. Confirmer le réglage. Appuyer sur la touche E pour mettre le calendrier et l'horloge aux nouvelles valeurs. RED 670 Manuel d'installation et de mise en service...
Page 84: Contrôle De La Fonction D'autosurveillance
Vérifier les autres résultats indiqués pour émis. localiser la défaillance. NUM-modFail OK Pas de problème détecté. Aucune. NUM-modFail Fail Le module de traitement Contacter votre représentant ABB pour principal est tombé en organiser une intervention. panne. NUM-modWarning OK Pas de problème détecté. Aucune. NUM-modWarning Il y a un problème au...
Page 85 Pas de problème détecté. Aucune. TimeSync Warning Pas de synchronisation Vérifier si la source de synchronisation ne horaire. présente pas de problèmes. Si le problème persiste, contacter le représentant ABB pour organiser une intervention. RED 670 Manuel d'installation et de mise en service...
Page 86 Section 7 1MRK505185-UFR B Mise sous tension du terminal intelligent RED 670 Manuel d'installation et de mise en service...
Page 87: Pour Le Terminal Intelligent
Les étapes pour cela sont : • Configurer ou obtenir les adresses IP de l'IED 670s • Configurer le PC ou le poste de travail pour une liaison directe ou RED 670 Manuel d'installation et de mise en service...
Page 88: Liaison Point À Point
La description suivante fournit un exemple valide pour les PC standard utilisant un système d'exploitation Microsoft Windows. L'exemple est basé sur un ordinateur portable doté d'une interface Ethernet. La procédure est la suivante : RED 670 Manuel d'installation et de mise en service...
Page 89 PCM 600 Remarque Les droits d'administrateur sont nécessaires pour la modification de la configuration décrite ci-dessus. en05000812.vsd IEC05000812 V1 FR Figure 47: Etape 1 : sélectionner Connexion au réseau local RED 670 Manuel d'installation et de mise en service...
Page 90 IEC05000813 V1 FR Figure 48: Etape 2 : sélectionner Propriétés dans la fenêtre d'état affichée en05000814.vsd IEC05000814 V1 FR Figure 49: Etape 3 : sélectionner le protocole TCP/IP et ouvrir Propriétés RED 670 Manuel d'installation et de mise en service...
Page 91: Configurer Le Pc Pour Accéder À L'ied 670 Par Le Réseau
PCM 600 pour communiquer avec l'IED 670. par la première fenêtre de l'assistant en incluant un nouvel IED 670 dans un projet en saisissant l'adresse IP de l'IED 670 dans la fenêtre Propriétés de l'objet RED 670 Manuel d'installation et de mise en service...
Page 92 Possibilité 2 : adresse IP par la fenêtre Propriétés de l'objet de l'IED L'alternative utilisée varie beaucoup en fonction du moment auquel est disponible l'adresse IP. L'alternative 2 permet de modifier l'adresse IP à tout moment. RED 670 Manuel d'installation et de mise en service...
Page 93: Saisie Des Réglages
Définir le numéro d'esclave et le débit en baud du port arrière SPA Le numéro d'esclave et le débit en baud peuvent être définis sur l'IHM locale sous: Réglages/Réglages généraux/Communication/Configuration SLM/Port SPA/IEC optique arrière/SPA RED 670 Manuel d'installation et de mise en service...
Page 94: Saisie Des Réglages Cei
La réponse du terminal intelligent doit être “IED 670 ”. Générer un événement binaire en activant une fonction qui est configurée sur un bloc d'événements et dont l'entrée utilisée est paramétrée pour générer des RED 670 Manuel d'installation et de mise en service...
Page 95: Vérifications De La Communication Cei
à un réseau téléphonique répondant aux caractéristiques de lITU (CCITT). Tableau 10: Distances maximales entre les terminaux/nœuds verre < 1000 m selon l'atténuation optique plastique 25 m (à l'intérieur de l'armoire) en fonction de l'atténuation optique RED 670 Manuel d'installation et de mise en service...
Page 96: Calcul De L'atténuation Optique Pour La Communication Sérielle Avec Spa/Cei
Atténuation dans la boîte de jonction, deux contacts (1 2 dB dB/contact) Marge tenant compte de 2 épissures de réparation (0.5 1 dB dB/épissure) Atténuation totale maximum 11 dB 7 dB RED 670 Manuel d'installation et de mise en service...
Page 97: Section 10 Etablissement De La Connexion Et Vérification De La
L'essai est donc un essai du système et il n'est donc pas traité ici. Le protocole de communication LON (Local Optical Network, ou réseau optique local) est disponible en option pour les terminaux intelligents 670. RED 670 Manuel d'installation et de mise en service...
Page 98: Le Protocole Lon
Version 3 de Echelon Corporation. Ce protocole, conçu pour les communications dans les réseaux de contrôle-commande, est un protocole d'égal à égal (peer-to-peer) dans lequel tous les équipements raccordés au réseau peuvent communiquer RED 670 Manuel d'installation et de mise en service...
Page 99: Modules Matériels Et Logiciels
En mettant le paramètre LONDefault=YES, la communication LON est réinitialisée dans le terminal et la procédure d'adressage peut être relancée. Le chemin d'accès dans l'IHM locale est le suivant : Réglages\Réglages généraux \Configuration Module SPA LON\Port LON optique arrière RED 670 Manuel d'installation et de mise en service...
Page 100 Temps imparti pour la retransmission. A modifier uniquement après recommandation de ABB. IdleAckCycle 1-30 Maintien d'un accusé de réception actif (ack). A modifier uniquement après recommandation de ABB. BusyAckTmo 100-5000 Attendre avant d'envoyer accusé de réception (ack). A modifier uniquement après recommandation de ABB.
Page 101: Calcul De L'atténuation Optique Pour La Communication Sérielle Avec Lon
Atténuation dans la boîte de jonction, deux contacts (1 dB/ 2 dB contact) Marge tenant compte des épissures de réparation (0.5 dB/ 0.5 dB épissure) Atténuation totale maximum 11 dB 7 dB RED 670 Manuel d'installation et de mise en service...
Page 102 Section 10 1MRK505185-UFR B Etablissement de la connexion et vérification de la communication LON RED 670 Manuel d'installation et de mise en service...
Page 103: Vue D'ensemble
Une valeur par défaut est attribuée en usine pour chaque paramètre. Un fichier de réglages peut être préparé à l'aide de l'outil de paramétrage PST, disponible dans l'ensemble PCM 600. Tous les réglages peuvent être : RED 670 Manuel d'installation et de mise en service...
Page 104: Introduction Des Réglages Via L'ihm Locale
Les données primaires des TC sont saisies sur une branche du menu de l'IHM : Settings/General Settings/Analog modules/AnalogInputs Le paramètre suivant doit être défini pour tous les transformateurs de courant raccordés au terminal intelligent : RED 670 Manuel d'installation et de mise en service...
Page 105: Téléchargement Des Réglages Et De La Configuration À Partir D'un Pc
DEL verte reste allumée pendant que l'IED est en mode configuration. Dès que la configuration est téléchargée et acceptée, l'IED revient automatiquement en mode normal. Pour des instructions plus détaillées, se référer aux manuels de l'utilisateur relatifs au PCM 600. RED 670 Manuel d'installation et de mise en service...
Page 106 Section 11 1MRK505185-UFR B Configuration du terminal intelligent et modification des réglages RED 670 Manuel d'installation et de mise en service...
Page 107: Vue D'ensemble
Si l'appareil d'essai n'est pas capable d'afficher le déphasage, il faut se procurer un phasemètre. RED 670 Manuel d'installation et de mise en service...
Page 108: Préparation De L'essai
Raccorder ensuite le bloc interrupteur au terminal intelligent. L'utilisateur peut aussi vérifier toutes les connexions et s'assurer que les signaux d'entrée analogique sont correctement mesurés et enregistrés en injectant les courants et les RED 670 Manuel d'installation et de mise en service...
Page 109: Préparation Du Raccordement À L'appareil D'essai
L'utilisation d'un transformateur de courant avec l'enroulement secondaire ouvert provoquera une forte augmentation du potentiel qui peut endommager le transformateur et blesser des personnes. RED 670 Manuel d'installation et de mise en service...
Page 110: Mise En Mode "Essai" Du Terminal Intelligent
Vérifier que, dans le schéma logique, les signaux logiques d'entrée et de sortie de la fonction soumise à l'essai sont connectés aux entrées et sorties binaires correspondantes dans le terminal en essai. RED 670 Manuel d'installation et de mise en service...
Page 111: Vérification Des Réglages Par Injection Secondaire
Comparer la fréquence mesurée à la fréquence nominale ainsi que le sens de la puissance mesurée à celui de la puissance injectée. Les mesures de fréquence et de puissance active sont indiquées dans l'IHM locale, sous : RED 670 Manuel d'installation et de mise en service...
Page 112: Libération De La Ou Des Fonctions À Tester
Utiliser les touches avec la flèche vers la gauche ou vers la droite. Appuyer sur ‘E’ lorsque la fonction souhaitée a été trouvée. Sélectionner ‘Oui. Appuyer sur 'E' ; le nouveau réglage est entériné. RED 670 Manuel d'installation et de mise en service...
Page 113: Rapport Des Perturbations
Lorsque l'IED est mis en mode "Essai", il existe un réglage distinct pour le fonctionnement du rapport des perturbations, qui affecte aussi le perturbographe. RED 670 Manuel d'installation et de mise en service...
Page 114: Enregistreur D'événements (Er)
Fonctions de base de l'IED 12.3.1 Groupes de réglages (ACGR) Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 115: Vérification Des Réglages
Note ! Comme la tension de fonctionnement est ajustée sur la résistance de stabilisation et que le réglage de la valeur de la résistance est effectué dans la fonction, cette mesure de valeur de mise au travail est indispensable. En règle RED 670 Manuel d'installation et de mise en service...
Page 116: Achèvement De L'essai
"Préparation de l'essai" de ce chapitre. L'essai de la protection différentielle de ligne s'effectue avec des unités RED 670 différentes mais séparées géographiquement les unes des autres. Il est important de noter que les actions locales, dans un IED, peuvent provoquer des actions au niveau d'autres IED distants.
Page 117: Vérification Des Réglages
12.4.2.1 Vérification des réglages Procédure Bloquer le signal de déclenchement de toutes les unités RED 670 concernées. Activer le mode "Essai" pour la fonction différentielle de ligne dans l'unité RED 670 à tester. Régler le facteur pour les courants renvoyés à 1/(nombre de terminaux – 1).
Page 118: Achèvement De L'essai
Le courant injecté doit être égal à 4 fois le courant de fonctionnement. La mesure du temps est arrêtée par le signal de déclenchement en provenance de l'unité RED 670. Contrôler le discriminateur de défaut basé sur la composante inverse en injectant un courant triphasé...
Page 119: Défaut Phase-Phase
Pour chaque point d'essai, vérifier que les signaux de sortie START, STLx et STPP sont activés, où x désigne la phase réelle à tester. A l'expiration de la temporisation tPP pour la zone réelle, les signaux TRIP, TRPP et TRx doivent aussi être activés. RED 670 Manuel d'installation et de mise en service...
Page 120: Défaut Phase-Terre
START, STLx et STPE sont activés, où x désigne la phase réelle à tester. A l'expiration de la temporisation tPE pour la zone, les signaux TRIP, TRPE et TRx doivent aussi être activés. RED 670 Manuel d'installation et de mise en service...
Page 121: Sélection De Phase Avec Report De Charge (Pdis, 21)
Pour vérifier les réglages, les points de fonctionnement sur les figures 58, 59, et doivent être testés. Voir aussi le tableau à titre d'information. IEC05000496 V1 FR Figure 58: Caractéristique de fonctionnement pour l'élément sélection de phase, défauts monophasés dans le sens aval. RED 670 Manuel d'installation et de mise en service...
Page 122 Caractéristique de sélection de phase pour des défauts phase- phase. (Ohm/phase) 90 deg × ArgLd ArgNegRes ArgDir 0.2•RLdFw 0.8•RLdFw 0.5•RFFwPE en05000498.vsd IEC05000498 V1 FR Figure 60: Caractéristique de sélection de phase pour des défauts triphasés. RED 670 Manuel d'installation et de mise en service...
Page 123 EQUATION1488 V1 FR » × 0.108 1 XN × × × ° 1 XN tan( AngNegDir 90 ) EQUATION1491 V1 FR EQUATION1489 V1 FR Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 124 0.577 RLdFw EQUATION1465 V1 FR EQUATION1466 V1 FR RLdFwRLdFwd RLdFw RLdFw ·tan( ArgDir ) X=0.8· » - × 0.214 RLdFw R=0.8· RLdFw EQUATION1467 V1 FR Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 125 EQUATION1509 V1 FR EQUATION1508 V1 FR × RFFwPP EQUATION1506 V1 FR » × 0.577 RLdFw × RLdFw EQUATION1511 V1 FR EQUATION1510 V1 FR R=RLdFw R=RLdFw Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 126: Mesure De La Limite De Fonctionnement Pour Les Valeurs Réglées
12. Renouveler les étapes à pour relever la valeur de mise au travail pour le défaut phase-phase dans L1 — L2 conformément à la figure et la comparer au tableau 22. RED 670 Manuel d'installation et de mise en service...
Page 127: Achèvement De L'essai
PSD. Les points d'essai proposés pour la validation des réglages sont numérotés conformément à la figure L'essai des interactions ou des combinaisons qui ne sont pas configurées n'est pas pris en compte dans ces instructions. RED 670 Manuel d'installation et de mise en service...
Page 128: Vérification Des Réglages
Principe et caractéristique de fonctionnement de la fonction PSD Où : RLdInFw=RLdOutFw ·KLdRFw RLdInRv=RLdOutRv ·KLdRRv X1OutFw=X1InFw+(RLdOutFw-RLdInFw) X1OutRv=X1InRv+(RLdOutFw-RLdInFw) 12.5.3.1 Vérification des réglages Conditions préalables Le signal de sortie suivant doit être configuré vers une sortie binaire disponible : ZOUT Procédure RED 670 Manuel d'installation et de mise en service...
Page 129: Essai De La Fonction Psd
Réaliser une séquence d'essai afin de produire un défaut ligne-terre lorsque la trajectoire de l'impédance à dépassé la limite extérieure et intérieure de la fonction PSD pendant le pompage. Utiliser le résultat de l'essai de la fonction RED 670 Manuel d'installation et de mise en service...
Page 130: Essai De L'entrée Block, Interaction Entre Phs Et Psd
S'assurer que la configuration existante permet de surveiller les signaux ZMR--CS, ZMR--TRIP sur les sorties binaires du terminal intelligent. Sinon, configurer les connexions sur des sorties binaires non utilisées, pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 131: Essai Des Signaux D'émission Et De Déclenchement De L'onde Porteuse
Le signal ZMR--BLKZMUR doit apparaître avec le défaut et doit rester actif jusqu'à ce que le défaut soit désactivé, comme réglé sur la temporisation tBlkTr. Simuler un défaut Ph-Ph dans la zone de fonctionnement des deux zones de pompage. RED 670 Manuel d'installation et de mise en service...
Page 132: Contrôle De La Zone Sousjacente
1. Observer également le signal de sortie fonctionnelle ZMR--BLKZMOR qui doit apparaître pendant un temps bref. Veiller à établir la configuration initiale de l'IED et les réglages initiaux de tous les paramètres de réglage. RED 670 Manuel d'installation et de mise en service...
Page 133: Achèvement De L'essai
1 seconde. Puisque la tension injectée est inférieure à 0.92 UBase le signal START doit être activé. De plus, le signal ZONE1 doit être activé. Régler N1Limit à 1 et répéter le point 4. RED 670 Manuel d'installation et de mise en service...
Page 134 Régler N2Limit à 1 et répéter le point 6. A présent, les signaux TRIP2 et TRIP doivent être activés. IEC07000099 V1 FR Figure 62: Réglage de la protection contre les glissements de pôle RED 670 Manuel d'installation et de mise en service...
Page 135: Achèvement De L'essai
à impédance totale de la ligne sont simulés. Ces défauts provoqueront un déclenchement instantané et la libération du signal TRIP. RED 670 Manuel d'installation et de mise en service...
Page 136: Activation Externe De La Fonction Psof
Pendant l'essai, il faut surveiller les signaux binaires (sorties) suivants : RED 670 Manuel d'installation et de mise en service...
Page 137: Achèvement De L'essai
Protection à maximum de courant de phase instantanée (PIOC, 50) Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 138: Mesure De La Limite De Fonctionnement Pour Les Valeurs Réglées
Si une logique de configuration est utilisée pour activer/bloquer l'un des 4 échelons de surintensité disponibles, s'assurer que l'échelon dans Essai est activé (soit protection de défaut final). RED 670 Manuel d'installation et de mise en service...
Page 139 14. Renouveler les essais décrits ci-dessus pour les seuils hauts. 15. Vérifier enfin que les informations de démarrage et de déclenchement sont mémorisées dans le menu "Evénement". RED 670 Manuel d'installation et de mise en service...
Page 140: Achèvement De L'essai
Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". Rétablir les connexions et les réglages d'origine, sils ont été modifiés pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 141: Protection À Maximum De Courant Résiduel À Quatre Seuils(Ptoc, 51N/67N)
12. Renouveler les essais décrits ci-dessus pour les seuils hauts. 13. Enfin, s'assurer que les informations de démarrage et de déclenchement sont stockées dans le menu des événements. 12.6.4.2 Protection contre les surintensités par quatre seuils non directionnels Procédure RED 670 Manuel d'installation et de mise en service...
Page 142: Achèvement De L'essai
Figure 64: Raccordement principal de l'appareil d'essai Les valeurs des signaux logiques appartenant à la protection à maximum de courant résiduelle sont disponibles dans le menu : Essai/Fonction d'état/Protection de courant/SensDirResOvCurr/SDE RED 670 Manuel d'installation et de mise en service...
Page 143: Mesure De La Limite De Fonctionnement Et De Temps Des Seuils Assignés
Régler la tension de polarisation à zéro et l'augmenter jusqu'à ce que UNREL apparaisse. Comparer la tension à la valeur assignée UNRel>. Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". RED 670 Manuel d'installation et de mise en service...
Page 144 Section 12 1MRK505185-UFR B Vérification des réglages par injection secondaire IEC06000650 V1 FR Figure 65: Caractéristique avec restriction ROADir RED 670 Manuel d'installation et de mise en service...
Page 145 Comparer le résultat avec la valeur réglée tDef. Mesurer le temps de fonctionnement du chronomètre en injectant 1.2xUNRel> et un courant permettant d'obtenir deux fois la valeur de fonctionnement SN> assignée. RED 670 Manuel d'installation et de mise en service...
Page 146 S assignée. Comparer le résultat avec la valeur réglée tDef. Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". RED 670 Manuel d'installation et de mise en service...
Page 147: Protection Non Directionnelle Contre Les Courants De Défaut À La Terre Procédure
La fonction active les signaux START et STUN Mesurer le temps de fonctionnement en injectant une tension égale à 1,2 fois la valeur de fonctionnement assignée UN>. Comparer le résultat avec la valeur de fonctionnement assignée tUNNonDir. RED 670 Manuel d'installation et de mise en service...
Page 148: Achèvement De L'essai
Mesurer le temps de déclenchement de la protection THL. Utiliser le signal TRIP en provenance de la sortie binaire configurée pour arrêter le chronomètre. Relever les valeurs "TEMP”. Comparer au réglage de TripTemp. RED 670 Manuel d'installation et de mise en service...
Page 149: Achèvement De L'essai
Le Technical reference manual contient les descriptions sommaires des applications et des fonctionnalités. Il comprend, par fonction, les blocs fonctionnels, les schémas logiques, les signaux d'entrée et de sortie, la liste des paramètres de réglage et les caractéristiques techniques. RED 670 Manuel d'installation et de mise en service...
Page 150: Vérification De La Valeur De Fonctionnement Du Courant De Phase, Ip
Vérification de la valeur de fonctionnement de courant résiduel (EF) "IN>" réglée au-dessous de "IP>" Pour vérifier le seuil du courant IN>, il est préférable de sélectionner FunctionMode= Current et BuTripMode= "1 de 4". Procédure RED 670 Manuel d'installation et de mise en service...
Page 151: Vérification Des Temporisations De Redéclenchement Et De Réserve
Couper le courant alternatif et les signaux d'entrée de démarrage. Contrôle de redéclenchement avec contrôle de courant, RetripMode = I>RetripMode = Current check Procédure RED 670 Manuel d'installation et de mise en service...
Page 152: Vérification Du Mode De Déclenchement De Réserve
L'ordre de coupure peut être lancé à l'émission de la commande de redéclenchement. Vérifier qu'il se produit un redéclenchement, s'il est sélectionné, mais pas de déclenchement de réserve. Couper le courant alternatif et les signaux d'entrée de démarrage. RED 670 Manuel d'installation et de mise en service...
Page 153: Vérification Du Déclenchement De Réserve Instantané Sous La Condition "Disjoncteur Défaillant
Couper le courant alternatif et les signaux d'entrée de démarrage. 12.6.7.6 Vérification du déclenchement de réserve instantané sous la condition “disjoncteur défaillant” S'applique au cas où le signal “disjoncteur défaillant et incapable d'ouvrir” est connecté à l'entrée CBFLT. Procédure RED 670 Manuel d'installation et de mise en service...
Page 154: Vérification Du Cas Functionmode = Contact
à triphasé. Vérification du cas pour un courant de défaut supérieur à la valeur réglée IP>Pickup_PH Le fonctionnement doit être comme dans le cas FunctionMode = Current. Procédure RED 670 Manuel d'installation et de mise en service...
Page 155: Achèvement De L'essai
Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". Rétablir les connexions et les réglages d'origine, sils ont été modifiés pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 156: Protection De Zone Morte (Ptoc, 50Stb)
Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 157: Protection Contre La Non-Concordance De Pôles (Rpld, 52Pd)
Le signal TRIP ne doit pas apparaître en raison de la symétrie des courants. 14. Désactiver le signal CLOSECMD. Diminuer un courant de manière à obtenir une dissymétrie de courant de 120% par rapport aux deux autres phases. Activer RED 670 Manuel d'installation et de mise en service...
Page 158: Achèvement De L'essai
être utilisé pour tous les modes de mesure. Si un appareil d'essai de tension/courant monophasé est disponible, il doit être raccordé à une entrée sélectionnée pour le courant et la tension d'une phase. RED 670 Manuel d'installation et de mise en service...
Page 159 Augmenter le courant à IBase. Couper le courant et mesurer le délai d'activation de TRIP1. Si une deuxième étape est utilisée : répéter les points 2 à 6 pour la deuxième étape. RED 670 Manuel d'installation et de mise en service...
Page 160: Achèvement De L'essai
× EQUATION2055 V1 FR Arone × × EQUATION1698 V1 FR PosSeq = × × PosSeq PosSeq EQUATION1699 V1 FR L1L2 × EQUATION1700 V1 FR Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 161: Achèvement De L'essai
12.6.12 Vérification des ruptures de conducteur (BRC) Préparer le terminal pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 162: Mesures Des Limites De Temps Et De Fonctionnement Des Valeurs De Consigne
Protection à minimum de tension à deux seuils (PTUV, 27) Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 163: Vérification Des Réglages
Protection à maximum de tension à deux seuils (PTOV, 59) Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 164: Achèvement De L'essai
Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". Rétablir les connexions et les réglages d'origine, s'ils ont été modifiés pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 165: Protection Contre La Surexcitation (Pvph, 24)
"Evénement". Les explications concernant le menu "Evénement" se trouvent dans le manuel de l'opérateur de l'IED 670 (le numéro de document se trouve à la section ""). RED 670 Manuel d'installation et de mise en service...
Page 166: Achèvement De L'essai
Le signal de tension différentielle START est défini. IEC07000106 V1 FR Figure 68: Connexion de l'ensemble de test à l'IED pour l'essai du niveau de bloc U1 Où : la tension triphasée group1 (U1) existe RED 670 Manuel d'installation et de mise en service...
Page 167: Vérification De U2Low
Alimenter l'IED conformément aux schéma et figure de raccordement IEC07000107 V1 FR Figure 69: Connexion de l'ensemble de test à l'IED pour l'essai du niveau de bloc U2 Où : la tension triphasée group1 (U1) existe RED 670 Manuel d'installation et de mise en service...
Page 168: Vérifier Les Niveaux De Déclenchement Et D'alarme De Tension Différentielle
Figure 70: Connexion de l'ensemble de test à l'IED pour l'essai des niveaux d'alarme, des niveaux de déclenchement et de la minuterie de déclenchement Où : la tension triphasée group1 (U1) existe RED 670 Manuel d'installation et de mise en service...
Page 169: Vérifier Les Minuteries De Déclenchement Et De Réarmement
START et celle du signal TRIP. Vérifier le temps mesuré en le comparant au temps de déclenchement défini tReset. 12.7.5.4 Réglage final de compensation pour les différences de rapport TP différences Procédure RED 670 Manuel d'installation et de mise en service...
Page 170: Achèvement De L'essai
Noter que LOV--TRIP est à ce stade un signal à impulsion dont la durée doit être conforme au temps tpulse assigné. Injecter les tensions mesurées à leurs valeurs nominales pendant au minimum le temps tRestore réglé. RED 670 Manuel d'installation et de mise en service...
Page 171: Achèvement De L'essai
Diminuer lentement la fréquence de la tension appliquée, jusqu'à l'apparition du signal START. Relever la valeur de fonctionnement et la comparer à la valeur assignée. Augmenter la fréquence jusqu'à atteindre la valeur nominale. RED 670 Manuel d'installation et de mise en service...
Page 172: Achèvement De L'essai
Préparer le terminal pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. 12.8.2.1 Vérification des réglages Vérification de la valeur de mise en route et du retard au fonctionnement Procédure RED 670 Manuel d'installation et de mise en service...
Page 173: Vérification Du Blocage À Seuil De Tension (Sous-Tension)
Protection à gradient de fréquence (PFRC, 81) Préparer le terminal pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. 12.8.3.1 Vérification des réglages RED 670 Manuel d'installation et de mise en service...
Page 174: Achèvement De L'essai
à traiter et à évaluer grâce aux paramètres de réglage CurrentInput et VoltageInput. Ces paramètres de réglage décident du type de prétraitement auquel seront soumises les entrées triphasées raccordées aux TI et aux TP. Il est possible ainsi d'utiliser dans RED 670 Manuel d'installation et de mise en service...
Page 175: Fonction De Surintensité (Non Directionnelle)
Fonction à maximum de courant avec courant de retenue La valeur du courant de retenue (restreint) doit également être mesurée ou calculée et il faut calculer l'effet sur le fonctionnement lors du contrôle du seuil de fonctionnement. RED 670 Manuel d'installation et de mise en service...
Page 176: Fonction À Maximum De Courant Avec Tension De Retenue
I x cos(F) (paramètre de réglage DirPrincOC1 ou DirPrincOC2 réglé sur I x cos(F). Dans ce dernier cas, la mesure de la caractéristique directionnelle doit être plus détaillée que celle qui est décrite ci- après. Procédure RED 670 Manuel d'installation et de mise en service...
Page 177: Fonction À Maximum/Minimum De Tension
Surveillance du système secondaire 12.10.1 Surveillance du circuit de courant (RDIF) Préparer l'IED pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 178: Vérification Des Réglages
Les signaux binaires qui informent l'opérateur du fonctionnement de la fonction FUSE sont disponibles sur l'IHM locale sous le menu : Test/Function status/Secondary System Supervision/FuseFailure(RFUF)/FSO 12.10.2.1 Vérification du fonctionnement normal des entrées et des sorties binaires Procédure RED 670 Manuel d'installation et de mise en service...
Page 179: Mesure Du Seuil De La Composante Inverse
Diminuer lentement la tension dans une phase jusqu'à l'apparition du signal BLKU. Relever la tension mesurée et calculer la tension inverse correspondante à laide de léquation mathématique. Il faut remarquer que les tensions dans l'équation sont des phaseurs : RED 670 Manuel d'installation et de mise en service...
Page 180: Mesure Du Seuil De Fonctionnement Pour La Fonction Homopolaire
3U0> est un pourcentage de la tension de base U1b). 12.10.2.4 Vérification de la fonction basée sur duv/dt et di/dt Vérifier le fonctionnement de la fonction basée surdu/dt et sur di/dt, si cette fonction est intégrée dans l'IED. Procédure RED 670 Manuel d'installation et de mise en service...
Page 181: Achèvement De L'essai
à 1½ disjoncteur. Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 182 Cette description s'applique à l'essai prévu pour une travée. La figure illustre le raccordement général pour l'essai dans le cas d'une configuration à 1½ disjoncteur avec tension monophasée raccordée du côté ligne. RED 670 Manuel d'installation et de mise en service...
Page 183 Raccordement général pour l'essai avec une tension triphasée raccordée au côté ligne IEC05000481 V1 FR Figure 72: Raccordement général pour l'essai dans le cas d'une configuration à 1½ disjoncteur avec tension monophasée raccordée du côté ligne RED 670 Manuel d'installation et de mise en service...
Page 184: Essai De La Fonction De Synchronisation
125% UBase OperationSynch On (activé) UHighBusSynch 70% UBase UHighLineSynch 70% UBase UVDiffSynch 15%UBase FreqDiffMin 0.01 Hz FreqDiffMax 0.22 Hz tMaxSynch 600 sec OperationSC On (activé) Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 185: Essai De La Différence De Fréquence
12.11.1.2 Essai du contrôle de synchronisme Pendant l'essai de la fonction de contrôle du synchronisme pour une travée simple, les entrées de tension utilisées sont les suivantes : RED 670 Manuel d'installation et de mise en service...
Page 186: Entrées De Tension
N'utiliser les valeurs données ci-dessous qu'à titre d'exemple. Essai sans différence de tension entre les entrées Essai avec une différence de tension supérieure au seuil assigné UDiffSC RED 670 Manuel d'installation et de mise en service...
Page 187: Essai De La Différence De Phase
Modifier le déphasage entre +dφ et —dφ et vérifier que les deux sorties sont activées pour des différences de phases comprises entre ces valeurs mais pas pour des différences de phase en dehors de celles-ci, voir figure 73. RED 670 Manuel d'installation et de mise en service...
Page 188: Essai De La Fonction De Mise Sous Tension
Pendant l'essai de la fonction de mise sous tension pour une travée simple, les entrées de tension utilisées sont les suivantes : U-ligne Entrée de tension UL1, UL2 ou UL3 sur le terminal. U-barres Entrée de tension U5 sur le terminal RED 670 Manuel d'installation et de mise en service...
Page 189: Essai De Ligne Morte Barres Sous Tension (Dllb)
Diminuer U-ligne à 60% de UBase et maintenir U-barres à une valeur égale à 30% de UBase. Les sorties ne doivent pas être activées. L'essai peut être renouvelé avec différentes valeurs de U-barres et U-ligne. Essai des deux directions (DLLB ou DBLL) Procédure RED 670 Manuel d'installation et de mise en service...
Page 190: Essai De La Sélection De Tension
Si les entrées UB1/2OK pour la fonction fusible sont utilisées, elles doivent être activées pendant les essais ci-dessous. Vérifier également que la désactivation empêche le fonctionnement et provoque une alarme. Procédure RED 670 Manuel d'installation et de mise en service...
Page 191: Achèvement De L'essai
Préparer le terminal intelligent pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 192 (CB) est simulé par un relais bistable externe (BR), par exemple un relais de type RXMVB2 ou RXMD ou un simulateur de disjoncteur ABB. Les commutateurs manuels suivants sont utilisés : •...
Page 193: Préparation De La Vérification
12.11.2.1 Préparation de la vérification Procédure Vérification des réglages de la fonction. Dans l'arborescence de l'IHM, les réglages se trouvent sous : Réglages/Groupe de réglage N/Commande/Réenclencheur(RREC,79) RED 670 Manuel d'installation et de mise en service...
Page 194: Mise En Service Et Hors Service De La Fonction De Réenclenchement Automatique
à un cycle, b) dun réenclenchement à deux cycles ou c) dun réenclenchement monophasé ou triphasé à un cycle. Le cas illustré ci-dessous est celui dun réenclenchement monophasé et triphasé unique (à un cycle). Procédure RED 670 Manuel d'installation et de mise en service...
Page 195: Essai/Fonction D'état/Commande/Réenclencheur(Rrec,79)
être similaire. Lancer une séquence sans le signal de blocage ou de verrouillage puis exécuter une séquence après avoir ajouté le signal de blocage ou de verrouillage. Vérification de l'effet du signal INHIBIT Procédure RED 670 Manuel d'installation et de mise en service...
Page 196: Vérification De L'enclenchement Manuel Sur Défaut
Simuler un défaut entraînant un déclenchement triphasé, par conséquent des signaux START et TR3P. Attendre l'expiration du temps tSync. Vérifier qu'aucun réenclenchement n'a lieu. Vérification lorsque le réenclenchement automatique est désactivé Procédure RED 670 Manuel d'installation et de mise en service...
Page 197: Essai Du Réenclenchement Automatique Dans Une Configuration Multidisjoncteur
être ouvertes pour les essais. Réinitialiser les signalisations, les alarmes et les enregistrements des perturbations. Pour effacer les informations d'essai dans le perturbographe, il faut utiliser le PCM 600 avec l'outil de traitement des perturbations. RED 670 Manuel d'installation et de mise en service...
Page 198: Achèvement De L'essai
Vérifier la fonction de déclenchement en activant les entrées CR et CRG avec la zone à portée allongée utilisée pour obtenir le signal CACC. Il suffit d'activer les zones en simulant un seul type de défaut par injection secondaire. RED 670 Manuel d'installation et de mise en service...
Page 199: Essai De La Portée Réduite À Autorisation
Vérifier que les temps de déclenchement sont conformes aux temporisations des zones et que les sorties de déclenchement, les signaux externes et les signalisation obtenus correspondent bien au type de défaut généré. 12.12.1.3 Essai du schéma de verroillage Procédure RED 670 Manuel d'installation et de mise en service...
Page 200: Vérification De La Logique De Déverrouillage
Logique de courant de retour et de source faible pour protection à distance (PSCH, 85) Préparer l'IED pour la vérification des réglages, comme l'expliquent la section "Vue d'ensemble" et la section "Préparation de l'essai" de ce chapitre. RED 670 Manuel d'installation et de mise en service...
Page 201: Logique D'inversion De Courant
(TRIP) consigné au préalable dans le cadre des communications autorisées. Rétablir le réglage d'origine pour les temporisations des zones aval et amont. 12.12.2.2 Logique pour source faible Logique WEI à schéma par autorisation Procédure RED 670 Manuel d'installation et de mise en service...
Page 202: Conditions D'essai
Poursuivre l'essai en testant une autre fonction ou y mettre fin en désactivant le mode "Essai". Rétablir les connexions et les réglages d'origine, sils ont été modifiés pour les besoins de l'essai. RED 670 Manuel d'installation et de mise en service...
Page 203: Logique D'accélération De Stade (Plal)
à maximum de courant résiduel. Les fonctions d'inversion de courant et de source faible seront testées ensemble avec le schéma à libération. RED 670 Manuel d'installation et de mise en service...
Page 204: Essai De La Fonction Logique De Comparaison Directionnelle
EFC. Utiliser le signal TRIP en provenance de la sortie binaire configurée pour arrêter le chronomètre. Comparer le temps mesuré au seuil assigné tCoord. Activer l'entrée numérique BLOCK. RED 670 Manuel d'installation et de mise en service...
Page 205: Achèvement De L'essai
Vérifier que la sortie IRVL est toujours activée après l'inversion, après écoulement d'une temporisation conforme au réglage (tDelay). Couper la tension de polarisation et le courant. 12.12.5.2 Essai de la logique de source faible RED 670 Manuel d'installation et de mise en service...
Page 206 Les sorties ECHO, CS et TRWEI ne doivent pas apparaître. 13. Inverser brusquement le déphasage (courant en retard sur la tension de 65°) pour faire fonctionner le relais directionnel de direction avant. RED 670 Manuel d'installation et de mise en service...
Page 207: Achèvement De L'essai
: TRIP, TRL1, TRL2, TRL3 et TR3P. 12.13.1.2 Mode de fonctionnement monophasé/triphasé En plus des divers autres essais possibles, il faut exécuter les essais décrits ci-dessous. Cela dépend de la configuration complète d'un terminal intelligent : RED 670 Manuel d'installation et de mise en service...
Page 208 Les sorties fonctionnelles TRIP, TRLn et TR1P doivent être activées au premier défaut. Aucune autre sortie ne doit être activée. Les sorties fonctionnelles TRIP, toutes les sorties TRLn et TR3P doivent être activées au deuxième défaut. RED 670 Manuel d'installation et de mise en service...
Page 209: Mode De Fonctionnement Monophasé/Biphasé/Triphasé
Vérifier que le second déclenchement est un déclenchement triphasé et qu'une tentative de réenclenchement triphasé automatique est lancée après écoulement du temps mort triphasé. Les sorties fonctionnelles TRIP, TRLn et TR1P doivent RED 670 Manuel d'installation et de mise en service...
Page 210: Déclenchement Définitif Du Disjoncteur (Lockout)
Toutes les sorties fonctionnelles doivent être remises au repos. 11. Désactiver la fonction de lockout du signal de déclenchement en réglant TripLockout = Off et la fonction de lockout automatique, AutoLock = Off. RED 670 Manuel d'installation et de mise en service...
Page 211: Achèvement De L'essai
"Préparation de l'essai" de ce chapitre. Le bon fonctionnement du localisateur de défaut dépend d'autres fonctions. Il dépend, entre autres, des informations sur la sélection de phase provenant de la fonction de RED 670 Manuel d'installation et de mise en service...
Page 212: Mesure De La Limite De Fonctionnement
Vérifier que la distance jusqu'au défaut, affichée sur l'IHM locale, est conforme aux équations suivantes (l'erreur doit être inférieure à cinq pour cent) : × ------ - 100 (Equation 85) EQUATION123 V1 FR en % pour défauts biphasés et triphasés RED 670 Manuel d'installation et de mise en service...
Page 213: Achèvement De L'essai
Cette fonction ne s'applique qu'à la communication horizontale. Il est recommandé d'effectuer l'essai du bloc fonctionnel de commande multiple et de l'émission multiple sur un système, c'est-à-dire soit sur un système complet à livrer RED 670 Manuel d'installation et de mise en service...
Page 214: Commande Simple (Cd)
Etat d'autosupervision : Diagnostics/Evénements internes • Etats des entrées et sorties : Test/État des fonctions/Groupe de fonctions/ Fonction • Signaux associés aux communications à distance : Test/État des fonctions/ Communication/Communication à distance RED 670 Manuel d'installation et de mise en service...
Page 215 à End2 que le signal BI est reçu et que BO opère. Répéter le test pour tous les autres signaux configurés à transférer via la liaison de communication. IEC07000188 V1 FR Figure 75: Essai du RTC avec E/S RED 670 Manuel d'installation et de mise en service...
Page 216 Section 12 1MRK505185-UFR B Vérification des réglages par injection secondaire RED 670 Manuel d'installation et de mise en service...
Page 217: Installation Et Mise En Service
L'équipement livré est soumis à des essais approfondis et à une procédure d'assurance de qualité rigoureuse entrant dans le cadre du programme de fabrication de ABB. Tous les types de terminaux intelligents et les composants utilisés ont été soumis à...
Page 218: Essais À La Mise En Service
La périodicité de tous les essais dépend de plusieurs facteurs, par exemple l'importance de l'installation, les conditions ambiantes, la simplicité ou la complexité du matériel, la présence de relais statiques ou électromécaniques, etc. RED 670 Manuel d'installation et de mise en service...
Page 219: Mise En Service Et Maintenance Du Système D'élimination Des Défauts
Mise en service et maintenance du système d'élimination des défauts La politique de maintenance que l'utilisateur a l'habitude de suivre doit être prise en compte. Cependant, ABB fait les recommandations suivantes : Tous les deux ou trois ans : •...
Page 220: Préparation
Les relais de protection de chez ABB sont de préférence testés à l'aide de composants du système d'essai COMBITEST décrits dans la fiche d'information B03-9510 E. Les principaux composants sont le bloc interrupteur d'essai RTXP 8/18/24 situé...
Page 221: Essai D'alarme
Après un essai de maintenance, il est recommandé de mesurer les courants et les tensions en service enregistrés par le terminal de protection. Les valeurs en service peuvent être contrôlées sur l'IHM locale du terminal intelligent 670 ou avec l'outil RED 670 Manuel d'installation et de mise en service...
Page 222: Rétablissement Des Conditions Normales
à ce qu'ils puissent tous être remis en service rapidement et sans oublier quoi que ce soit. La remise en service doit s'effectuer élément par élément et être paraphée par un ingénieur mandaté. RED 670 Manuel d'installation et de mise en service...
Page 223: Section 14 Recherche Des Pannes Et Réparations
: INT--RTCERROR, INT-- IEC61850ERROR ADMnn READY / FAIL Module des entrées analogiques n défaillant. L'activation du signal réinitialisera l'IED Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 224 Ces données sont décrites dans le tableau 27. La perte de la synchronisation horaire peut être considérée comme un avertissement uniquement. L'IED 670 est totalement fonctionnel sans synchronisation horaire. RED 670 Manuel d'installation et de mise en service...
Page 225: Utilisation D'un Pc Connecté En Face Avant Ou D'un Système
Avertissement interne lNT--WARNING (événement de réinitialisation) INT--WARNING lNT--WARNING (événement d'activation) INT--NUMFAIL Erreur fatale du module INT--NUMFAIL (événement numérique de réinitialisation) INT--NUMFAIL INT--NUMFAIL (événement de réinitialisation) Suite du tableau à la page suivante RED 670 Manuel d'installation et de mise en service...
Page 226: Consignes De Réparation
Ne jamais débrancher une connexion dans le circuit secondaire d'un transformateur de courant sans avoir au préalable court-circuité l'enroulement secondaire du transformateur. L'utilisation d'un transformateur de courant avec l'enroulement secondaire ouvert RED 670 Manuel d'installation et de mise en service...
Page 227 Une solution consiste à ouvrir le terminal intelligent et à envoyer uniquement la carte à circuits imprimés défaillante chez ABB pour réparation. Lorsqu'une carte à circuits imprimés est envoyée chez ABB, elle doit toujours être placée dans un sachet de protection métallique, protégé des décharges électrostatiques. L'utilisateur peut aussi acheter des modules de rechange séparés.
Page 228: Assistance En Cas De Réparation
Assistance en cas de réparation S'il faut réparer un terminal intelligent 670, tout le terminal doit être déposé et envoyé à un centre logistique ABB.Avant de renvoyer le terminal, il faut faire parvenir une demande correspondante au centre logistique ABB.
Page 229: Section 15 Glossaire
Section 15 1MRK505185-UFR B Glossaire Section 15 Glossaire A propos de ce chapitre Ce chapitre contient un glossaire des termes, acronymes et abréviations utilisés dans la documentation technique ABB. 15.1 Glossaire Courant alternatif Convertisseur A/N Convertisseur analogique-numérique ADBS Surveillance d'amplitude de la bande morte Module de conversion analogique-numérique, avec...
Page 230 Transformateur de tension capacitif Réenclenchement automatique lent DARPA Defense Advanced Research Projects Agency (développeur américain du protocole TCP/IP, etc) DBLL Tesion barres mortes ligne sous tension Courant continu Transformée de Fourier Discrète RED 670 Manuel d'installation et de mise en service...
Page 231: Commutateur Dip
Appareillage de coupure isolé au gaz (poste blindé) GOOSE Generic Object Oriented Substation Event, ou événement générique de poste orienté objet Système de positionnement global Module de synchronisation de lhorloge GPS RED 670 Manuel d'installation et de mise en service...
Page 232 à une autre instance de même nature avec toutefois un numéro différent dans les interfaces dutilisateur du terminal intelligent. Le mot instance est parfois défini comme une entité RED 670 Manuel d'installation et de mise en service...
Page 233: Ecran À Cristaux Liquides
Bus véhicule multifonctions. Bus sériel standardisé conçu à lorigine pour une utilisation dans les trains. Centre national de conduite Numerical Module, ou module numérique Cycle OFO Cycle ouverture-fermeture-ouverture Protection à maximum de courant RED 670 Manuel d'installation et de mise en service...
Page 234 Interface sérielle équilibrée pour la transmission de données numériques dans les connexions point-à-point RS485 Liaison série conforme à la norme EIA RS485 Horloge temps réel Unité terminal pour commande à distance RED 670 Manuel d'installation et de mise en service...
Page 235 Telnet, FTP, UDP et RDP. Fonction de protection temporisée contre les défauts à la terre Connecteur TNC Threaded Neill Concelman, version filetée à impédance constante du connecteur BNC RED 670 Manuel d'installation et de mise en service...
Page 236 Trois fois le courant homopolaire, Souvent appelé courant résiduel ou courant de défaut à la terre Trois fois la tension homopolaire, Souvent appelée tension résiduelle ou tension du point neutre RED 670 Manuel d'installation et de mise en service...
