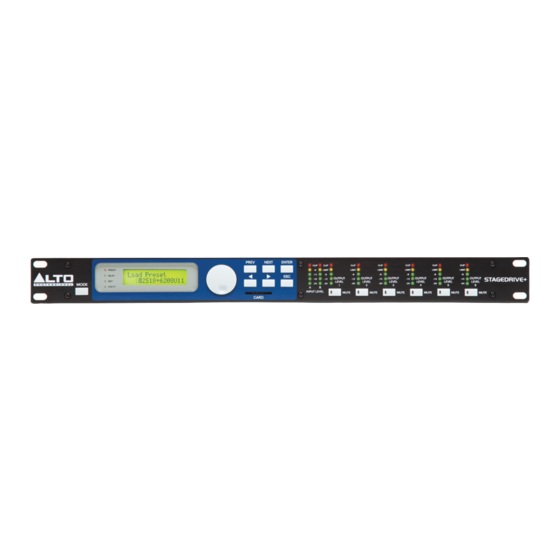

Alto Professional STAGEDRIVE+ Guide D'utilisation Simplifié

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 54

Liens rapides

Télécharger ce manuel
STAGEDRIVE+
QUICKSTART GUIDE
ENGLISH ( 1 - 26 )
GUÍA DE INICIO RÁPIDO
ESPAÑOL ( 27 - 52 )
GUIDE D'UTILISATION SIMPLIFIÉ
FRANÇAIS ( 53 – 77 )
GUIDA RAPIDA
ITALIANO ( 78 - 103 )
KURZANLEITUNG
DEUTSCH ( 104 – 128 )
SNELSTARTGIDS
NEDERLANDS ( 129 – 153 )

Publicité

Table des Matières
loading

Manuels Connexes pour Alto Professional STAGEDRIVE+

Sommaire des Matières pour Alto Professional STAGEDRIVE+

  • Page 1 STAGEDRIVE+ QUICKSTART GUIDE ENGLISH ( 1 - 26 ) GUÍA DE INICIO RÁPIDO ESPAÑOL ( 27 - 52 ) GUIDE D’UTILISATION SIMPLIFIÉ FRANÇAIS ( 53 – 77 ) GUIDA RAPIDA ITALIANO ( 78 - 103 ) KURZANLEITUNG DEUTSCH ( 104 – 128 ) SNELSTARTGIDS NEDERLANDS ( 129 –...

  • Page 2: Quick Setup

    QUICKSTART GUIDE (ENGLISH) BOX CONTENTS STAGEDRIVE+ Power cable Software CD Quickstart Guide Safety & Warranty Information Booklet QUICK SETUP Make sure all items listed in the BOX CONTENTS section are included in the box. READ SAFETY & WARRANTY INFORMATION BOOKLET BEFORE USING THE PRODUCT. Study the connection diagram in this guide.

  • Page 3: Getting Started

    REAR PANEL DIAGRAM AC INPUT AND FUSE HOLDER- Connect the included power cable here. CAUTION: If the fuse needs to be replaced, please refer to a qualified technician. If the fuse continues to blow after replacing, discontinue use of this unit and seek repair. POWER SWITCH- Turns the main POWER on and off.

  • Page 4: Adjusting The Input Gain

    To Load a PRESET: • Use the DIAL to select a Factory PRESET (indicated by the letter F) and press ENTER to load the preset into memory. Adjusting the input gain Keep the STAGEDRIVE+ outputs in MUTE status (LEDs light on). Feed a signal in on the STAGEDRIVE+'s input and watch the LED meter.
  • Page 5 To download a PRESET- Select a PRESET using the DIAL and press ENTER. Note: The menu page remains unchanged to allow other PRESETS to be dumped. All the Presets data (name, configuration, parameter values, etc.) are immediately transmitted to the units connected to the RS485 port.
  • Page 6 DELAY MENU Input Delay: Delays the signal of an input (or the sum of the inputs) before sending it to the routing system. All outputs will be delayed by the same length of time. This is commonly used to compensate for distances between speaker enclosures or large venues.
  • Page 7 The measurement unit can be chosen with the function Delay Unit (UTILITY menu-Units submenu). • Output Delay: Delays the signal only from a specific output. This is used to compensate for the distance between different speakers in the same sound system (ie. speaker clusters) or to correct internal alignment of speaker enclosure components.
  • Page 8 The Output Delay values can be set in the following ranges: EDIT MENU Input Noise Gate- Allows reduction of background noise generated by a unit connected to the processor's inputs (a mixer, for example). The filter is active when the input signal is below a certain threshold and reduces its level, cutting undesired background noises.
  • Page 9 The following editable parameters are available, in two different pages: a. Noise Gate ON/OFF b. Reaction times- Sets the Noise Gate attack and release times. - ATTACK (AT): The time needed by the filter to bring back the signal to its normal level when it goes above the threshold.
  • Page 10 • Center/Cutoff Frequency- Selects the center frequency of the Peaking curve and Notch filter, or the cutoff frequency of Shelving curves. • Bandwidth- Sets the width of the Peaking or Notch type curve. This does not apply to Shelving curves •...
  • Page 11 The filter values can be set in the following ranges: 5-BAND FULL PARAMETRIC EQ • Xover- Low-pass and high-pass filters. Each Xover has 2 slightly different pages (one for each filter), where the name of the output it affects and the type of filter shown: •...
  • Page 12 • Phase - Allows control of the signal's phase. Note: This control is only available in the Low-Pass Filter window. The Xover values can be set in the following ranges: Output Pol- Controls the output's polarity. Allows you to invert the phase of the signal on individual outputs. The effect operates with 5 steps in a range of between 0 and 180.
  • Page 13 • Threshold- Sets the level above which the Limiter activates. IMPORTANT! Enabling the LIMITER on a specific output also changes the way in which the level is displayed on the corresponding LED. The level will no longer be the "absolute" output level, but the level of the signal at -24dB, -12dB, -6dB compared to the LIMITER's threshold (orange LIMIT LED), no matter what the threshold value is.
  • Page 14 GANGING SUBMENU- Allows you to group together inputs and/or outputs. For example, this can be used to adjust the right and left sections of a stereo signal to the same Delay value or equalization on both inputs with just one operation; or set identical Xover parameters for the various outputs fed to a stereo sound system.
  • Page 15 The settings are: IMPORTANT: As soon as Inputs and/or Outputs are ganged, the various menu pages only show the values that can actually be used. UNITS SUBMENU Choose the measurement units to be used with certain functions. • Delay Unit- Sets the measurement in which Delays are expressed. The options include: m = meters - mm = millimeters - ms = milliseconds - ms = microseconds •...
  • Page 16 MISC. SETUP SUBMENU- Sets a series of system options. • Input Select- Choose the inputs which STAGEDRIVE+ should use, digital or analog. • Output Meters- Choose whether to display the output signal before or after MUTE. The options include: PreMute- the signal is always shown no matter what the MUTE status PostMute- the signal is only shown if the output is not in MUTE •...
  • Page 17 LCD Contrast- Adjusts the Display contrast. LOCK SUBMENU- Used to enable or disable the protection of the system against accidental or unauthorized changes. How to enable protection Choose a protection mode (Partial or Total). Use the keys to access the area in which the password is entered. The password can be made up of four alphanumerical characters, obtainable using the keys and editable with the DIAL.
  • Page 18 Note: Alongside the symbol of Total or Partial protection, the letter ‘M’ may also appear. This means that the system is protected, but the PRESET in question has undergone one or more changes that have not yet been stored. You can however switch the system on and off without any problems, as the current settings are kept in the buffer memory.

  • Page 19: Software Setup

    • Accept and execute PRESET Change commands. SOFTWARE DRIVER SETUP Insert the included software CD into your computer’s disc drive. Navigate to the MaxiDrive3.4 DPA software/USB Driver folder to locate and install the PL-2303 Driver Installer.exe associated with your version of Windows. Once the driver is installed, power on the STAGEDRIVE+ and connect the USB cable from the STAGEDRIVE +’s USB port to your PC's USB port.
  • Page 20 4. Select Network Scan 5. If the Network Scan fails, check the Device ID number. Select New Unit, selecting the Interface. Make sure the STAGEDRIVE+ ID number is 1 or matches the Device ID number. 6. Select OK, entering the next interface: 7.
  • Page 21 8. Select Rs232 with the COM setting that you chose during the software driver setup for the Port and 38400 (or 19200) for Baud Rate. NOTE: Make sure the settings on the computer match what is set in the STAGEDRIVE+ 9.
  • Page 22 When the link is connected, it will display ONLINE.

  • Page 23: Connection Examples

    CONNECTION EXAMPLES The following examples will help you connect and use STAGEDRIVE+. A13 B24 S56 2-WAY STEREO+2 MONO AUX [2 2W+2MAX]...
  • Page 24 A135 B246 3-WAY STEREO [2X3W]...
  • Page 25 A13 B24 S56 3-WAY STEREO with MONO SUB+MONO AUX [2 3W+MSB+MAX]...
  • Page 26 A1324 S56 4-WAY 4 MONO + 2 MONO AUX [4W+2MAX]...
  • Page 27 A135 B246 3-WAY STEREO [2x2W]...

  • Page 28: Contenido De La Caja

    GUÍA DE INICIO RÁPIDO (ESPAÑOL) CONTENIDO DE LA CAJA STAGEDRIVE+ Cable de alimentación CD de software Guía de inicio rápido Folleto de información sobre la seguridad y la garantía INSTALACIÓN RÁPIDA Asegúrese de que todos los artículos indicados en CONTENIDO DE LA CAJA estén incluidos en la misma.

  • Page 29: Para Comenzar

    Nota: El LIMITADOR cambia la manera en que se muestra el nivel de salida en el LED correspondiente. El nivel mostrado en el medidor no es más el nivel de salida "absoluto" sino el nivel de la señal a -24 dB, -12 dB y -6 dB comparado con el umbral del limitador (indicado por el LED anaranjado LIMIT [Límite]).
  • Page 30 Tipos de PRESET Hay 3 categorías de PRESET: • F = PRESET (valores predeterminados) de fábrica que no se pueden cambiar permanentemente. Son los puntos de partida para crear PRESET del usuario y PRESET de tarjeta desde cero. • U = PRESET del usuario, que éste puede programar. •...
  • Page 31 Submenú COMM. SETUP (Configuración de comunicaciones) - Este submenú permite acceder a la configuración de la comunicación con otras unidades a través del puerto USB. Nota: Las funciones ‘Dump Out Preset’ (Descargar preset) y ‘Incoming Dump’ (Descarga entrante) son excepciones, porque se controlan directamente en el menú...
  • Page 32 Protección del sistema Estas indicaciones aparecen cuando está activada la función LOCK (Bloqueo), (cuando el sistema LOCK UTILITY [Utilidad de bloqueo] está total (T) o parcialmente (P) protegido contra cambios accidentales o no autorizados). La protección se establece usando una contraseña, sin la cual no se puede realizar la edición. MENÚ...
  • Page 33 Los valores del retardo de entrada se pueden ajustar en los siguientes rangos: La unidad de medida se puede elegir con la función Delay Unit (Unidad de retardo (menú UTILITY -submenú Units). • Output Delay (Retardo de salida): Retarda la señal sólo de una salida específica. Esto se usa para compensar la distancia entre distintos altavoces del mismo sistema de sonido (es decir, agrupamientos de altavoces) o para corregir la alineación interna de componentes de los gabinetes de altavoces.
  • Page 34 Los valores del retardo de salida se pueden ajustar en los siguientes rangos: Los valores del retardo de salida se pueden ajustar en los siguientes rangos: MENÚ EDIT (Edición) Input Noise Gate (Compuerta de ruido de entrada) - Permite la reducción del ruido de fondo generador por una unidad conectada a las entradas del procesador (un mezclador, por ejemplo).
  • Page 35 Están disponibles los siguientes parámetros editables, en dos páginas diferentes: a. Noise Gate ON/OFF (Compuerta de ruido sí/no) b. Reaction times (Tiempos de reacción) - Ajusta los tiempos de ataque y liberación de la compuerta de ruido. - ATAQUE (AT): Tiempo que necesita el filtro para retrotraer la señal a su nivel normal cuando supera el umbral.
  • Page 36 Pico Shelving bajo Shelving algo Supresor de banda • Center/Cutoff Frequency (Frecuencia central/de corte) - Selecciona la frecuencia central de la curva de pico y el filtro supresor de banda, o la frecuencia de corte de las curvas de shelving (repisa). •...
  • Page 37 Pico Shelving bajo Shelving algo Los valores del filtro se pueden ajustar en los siguientes rangos: • Xover- Filtros pasabajos y pasaaltos. Retardo Filtro pasabajos Filtro pasaaltos Ecualizador de 5 bandas Nivel Polaridad Limitador Medidor de LED Silenciamiento Conversor analógico-digital Salida Cada Xover tiene 2 páginas ligeramente diferentes (una para cada filtro), donde se muestran el nombre de la salida que afecta y el tipo de filtro:...
  • Page 38 • Crossover frequency (Frecuencia de cruce) - Ajusta la frecuencia de corte del filtro. • Phase (Fase) - Permite el control de la fase de la señal. Nota: Este control está disponible únicamente en la ventana del filtro pasabajos. Los valores Xover se pueden ajustar en los siguientes rangos: Output Pol (Polaridad de salida) Controla la polaridad de la salida.
  • Page 39 • Threshold (Umbral) - Establece el nivel por encima del cual se activa el limitador. IMPORTANTE! Al activarse el LIMITADOR sobre una salida específica, también cambia la manera en que se muestra el nivel en el correspondiente LED. El nivel ya no es el nivel "absoluto" de la salida, sino el nivel de la señal a -24 dB, -12 dB y -6 dB comparado con el umbral del LIMITADOR (LED LIMIT anaranjado), independientemente del valor del umbral.
  • Page 40 SUBMENÚ GANGING (Agrupamiento) - Le permite agrupar entradas y/o salidas. Por ejemplo, puede usarse para ajustar las secciones derecha e izquierda de una señal estéreo al mismo valor de retardo o ecualización en ambas entradas con una misma operación, o configurar parámetros idénticos de Xover para las diversas salidas aplicadas a un sistema de sonido estéreo.
  • Page 41 Output Ganging (Agrupamiento de salidas) - Activa y desactiva la función de agrupamiento sobre las salidas. Los parámetros son: IMPORTANTE: Tan pronto se agrupan las entradas y/o salidas, las diversas páginas de menú muestran únicamente los valores que se pueden usar realmente. SUBMENÚ...
  • Page 42 SUBMENÚ MISC. SETUP (Configuraciones varias) - Establece una serie de opciones del sistema. • Input Select (Selección de entradas) - Permite seleccionar las entradas que usa el STAGEDRIVE+, digitales o analógicas. • Output Meters (Medidores de salida) - Permite elegir mostrar la señal de salida antes o después del SILENCIAMIENTO.
  • Page 43 LCD Contrast (Contraste de la LCD) - Ajusta el contraste de la pantalla. SUBMENÚ LOCK (Bloqueo) - Se usa para habilitar o deshabilitar la protección del sistema contra cambios accidentales o no autorizados. Cómo habilitar la protección Elija un modo de protección (parcial o total) Use las teclas para acceder al área donde se introduce la contraseña .
  • Page 44 Nota: Junto al símbolo de protección total o parcial, puede aparecer también la letra ‘M’. Esto significa que el sistema está protegido, pero el PRESET en cuestión ha sufrido uno o más cambios que aún no se almacenaron. No obstante, es posible encender y apagar el sistema sin problemas, puesto que los valores actuales se mantienen en la memoria tampón.

  • Page 45: Configuración Del Software

    Nota: Las funciones Dump Out Preset e Incoming Dump son excepciones, porque se controlan directamente en el menú PRESET. PRESET Change RX (Receptor de cambios de preset) Le permite aceptar o ignorar el comando de cambio de preset enviado por el puerto USB de una computadora o por otro STAGEDRIVE+ cuando carga un PRESET.
  • Page 46 Seleccione Network Scan (Exploración de la red) Si falla la exploración de la red, verifique el Device ID number (Número de identificación de dispositivo). Seleccione New Unit (Nueva unidad), seleccionando la interfaz. Asegúrese de que el número de identificación de STAGEDRIVE+ sea 1 o coincida con el número de identificación de dispositivo.
  • Page 47 Seleccione Rs232 con la configuración de COM que eligió durante la instalación del driver de software para el puerto y 38400 (o 19200) para la velocidad en baudios. NOTA: Asegúrese de que los valores de parámetros de la computadora coincidan con lo que se configuró en el STAGEDRIVE+.
  • Page 48 Cuando se conecta el enlace, aparece ONLINE.

  • Page 49: Ejemplos De Conexión

    EJEMPLOS DE CONEXIÓN Los siguientes ejemplos le ayudarán a conectar y usar el STAGEDRIVE+. A13 B24 S56 - ESTÉREO DE 2 VÍAS+2 MONO AUX [2 2 W+2 MÁX] Izquierdo agudos Izquierdo Derecho agudos Izquierdo graves Derecho graves Izq+Der Derecho Izq+Der Señal Alimentación...
  • Page 50 A135 B246 - ESTÉREO DE 3 VÍAS [2X3 W] Izquierdo agudos Izquierdo Derecho agudos Izquierdo frecuencias medias Derecho, frecuencias medias Izquierdo graves Derecho Derecho graves Señal Alimentación...
  • Page 51 A13 B24 S56 - ESTÉREO DE 3 VÍAS con MONO SUB+MONO AUX [2 3 W+MSB+MÁX] Señal Alimentación...
  • Page 52 A1324 S56 - MONO 4 DE 4 VÍAS + 2 MONO AUX [4 W+2 MÁX] Izquierdo Izquierdo agudos agudos Agudos- Izquierdo Agudos- frecuencias frecuencias medias medias Graves- Graves- frecuencias frecuencias medias medias Graves Graves Izq+Der Izq+Der Izq+Der Izq+Der Derecho...
  • Page 53 A135 B246 - ESTÉREO DE 3 VÍAS [2x2 W] Izquierdo agudos Izquierdo Derecho agudos Izquierdo frecuencias medias Derecho frecuencias medias Izquierdo graves Derecho Derecho graves Señal Alimentación...

  • Page 54: Contenu De La Boîte

    GUIDE D’UTILISATION SIMPLIFIÉ (FRANÇAIS) CONTENU DE LA BOÎTE STAGEDRIVE+ Câble d'alimentation CD logiciel Guide d’utilisation simplifié Livret des consignes de sécurité et des informations concernant la garantie INSTALLATION Assurez-vous que tous les articles énumérés dans le contenu de la boîte de ce guide sont inclus dans la boîte.

  • Page 55: Schéma Du Panneau Arrière

    Remarque : Le limiteur modifie la manière dont le niveau de sortie est affiché sur la DEL correspondante. Le niveau affiché sur le vumètre n'est plus le niveau de sortie « absolu », mais le niveau du signal à -24 dB,- 12 dB, -6 dB par rapport au seuil limite (indiqué...

  • Page 56: Pour Charger Un Paramètre, Prédéfinis

    Types de paramètres prédéfinis (PRESETS) Il y a 3 catégories de paramètres prédéfinis : • F = Les paramètres prédéfinis d’usine (Factory) qui ne peuvent être changés que temporairement. Ce sont les points de départ pour créer des paramètres prédéfinis utilisateur (User PRESETS) et des paramètres prédéfinis sur la carte mémoire (Card PRESETS).
  • Page 57 COMM. SETUP – Ce sous-menu permet d'accéder aux configurations de communications pour le transfert d’informations avec d'autres appareils via le port USB. Remarque : Les fonctions « Dump Out Preset » (vidage des paramètres prédéfinis) et « Incoming Dump » (vidage entrant) sont une exception, car ils sont contrôlés directement à...

  • Page 58: Protection Système

    Protection système Ces indications apparaissent lorsque la fonction de verrouillage (LOCK) est activée (lorsque la fonction de protection (LOCK UTILITY) est entièrement verrouillée (T) ou partiellement (P) le système est protégé contre toute modification accidentelle ou non autorisée). La fonction de protection est désactivée en entrant un mot de passe, sans quoi aucune modification ne peut être faite.
  • Page 59 Les valeurs de la fonction de délai d’entrée peuvent être réglées selon les plages suivantes : L'unité de mesure peut être sélectionnée avec la fonction Delay Unit (menu UTILITY, sous-menu Units). • Output Delay (délai de sortie) : Cette fonction permet de retarder le signal uniquement à partir d'une sortie spécifique.
  • Page 60 Les valeurs de la fonction de délai de sortie peuvent être réglées selon les plages suivantes : Les valeurs de la fonction de délai de sortie peuvent être réglées selon les plages suivantes : MENU EDIT Input Noise Gate (éliminateur de bruit d’entrée) – Cette fonction permet la réduction du bruit de fond généré...
  • Page 61 Les paramètres suivants peuvent être modifiés, sur deux pages différentes : a. Noise Gate ON/OFF (active/désactive) b. Reaction times (temps de réaction) – Définit le temps de réaction et le relâchement du filtre. - ATTACK (AT) : Le temps nécessaire au filtre pour ramener le signal à son niveau normal après que le signal ait atteint le seuil.
  • Page 62 Filtrage par écrêtage Filtrage en dégradé bas Filtrage en dégradé élevé Filtrage à encoche • Center/Cutoff Frequency (Fréquence du centre/de coupure) – Sélectionne la fréquence centrale de la courbe du filtrage par écrêtage et à encoche, ou la fréquence de coupure des courbes du filtrage en dégradé.
  • Page 63 Filtrage par écrêtage Filtrage en dégradé bas Filtrage en dégradé élevé Les valeurs du filtre peuvent être réglées selon les plages suivantes : • Xover – Filtres passe-bas et filtres passe-haut. Délai filtre passe-bas Filtre passe-haut Égaliseur 5 bandes Niveau Polarité...
  • Page 64 • Crossover frequency (fréquence de coupure) – Définit la fréquence de coupure du filtre. • Phase – Ce réglage permet de contrôler de la phase du signal. Remarque : Ce réglage est uniquement disponible dans la fenêtre Low-Pass Filter. Les valeurs pour le Xover peuvent être réglées selon les plages suivantes : Output Pol –...
  • Page 65 • Reaction times (temps de réaction) – Ce réglage permet de sélectionner entre 3 types de temps de réaction du limiteur : Fast (rapide) – Convient au fonctionnement rapide du limiteur, normalement pour les signaux de fréquences aiguës. Normal – Convient à la majorité des applications avec des signaux de fréquences moyennes ou aux systèmes avec gamme complète.
  • Page 66 SOUS-MENU GANGING – Vous permet de regrouper des entrées et/ou des sorties. Par exemple, cela peut être utilisé pour ajuster les sections droite et gauche d'un signal stéréo à la même valeur de retard ou d'égalisation en une seule opération, ou pour définir des paramètres Xover identiques pour les différentes sorties acheminées à...
  • Page 67 Output Ganging (regroupement de sorties) – Active/désactive la fonction Ganging sur les sorties. Les paramètres sont : IMPORTANT : Dès que les entrées et/ou les sorties sont regroupées, les différentes pages du menu n’affichent que les paramètres qui peuvent être modifiés. SOUS-MENU UNITS Sélectionnez les unités de mesure à...
  • Page 68 SOUS-MENU MISC. SETUP – Définit une série d'options système. • Input Select – Définit les entrées que le STAGEDRIVE+ doit utiliser, numériques ou analogiques. • Output Meters – Définit si le signal de sortie doit être affiché avant ou après avoir été en mode MUTE. Les options comprennent : PreMute –...
  • Page 69 LCD Contrast – Définit le contraste de l'écran. SOUS-MENU LOCK – Ce menu permet d’activer/désactiver la fonction de protection contre les modifications accidentelles ou non autorisées. Comment activer la fonction de protection Sélectionnez un mode de protection (partielle ou totale). Utilisez les touches pour accéder au champ dans lequel le mot de passe est entré.
  • Page 70 Remarque : Outre le symbole de la protection totale (T) ou partielle (P), la lettre « M » peut également apparaître. Cela signifie que le système est protégé, mais que le paramètre prédéfini en question a subi une ou plusieurs modifications qui n'ont pas encore été enregistrées. Vous pouvez cependant fermer et rouvrir le système sans aucun problème, comme les paramètres actuels seront conservés dans la mémoire tampon.

  • Page 71: Configuration Du Pilote Logiciel

    PRESET Changer RX Permet d'accepter ou d'ignorer la commande du changement de paramètre prédéfini (PRESET) envoyés via le port USB d'un ordinateur ou d’un autre STAGEDRIVE+ lorsqu’il charge un paramètre prédéfini (PRESET). Les paramètres sont : • Ignorer les commandes reçues du changement de paramètre prédéfini (PRESET). •...
  • Page 72 Si la numérisation du réseau échoue, vérifiez le Device ID number (numéro d'identification du périphérique). Sélectionnez New Unit, puis sélectionnez l'interface. Assurez-vous que le numéro d’identification du STAGEDRIVE+ est 1 ou correspond au numéro d’identification. Sélectionnez OK, accédant à l'interface suivante : Sélectionnez l’icône des options, accédant à...
  • Page 73 Sélectionnez On/Off Line sur l'interface principale après avoir sélectionné OK. L’écran affichera l'interface. Cliquez sur OK, puis il sera relié à l'équipement. Lorsque la liaison est connectée, il affiche ONLINE.

  • Page 74: Exemples De Connexions

    EXEMPLES DE CONNEXIONS Les exemples suivants vous aideront à brancher et à utiliser le STAGEDRIVE+. A13 B24 S56 2 VOIES STÉRÉO+2 MONO AUX [2 2W+2MAX] Hautes Gauche Gauche Hautes Droite Basses Gauche Basses Droite Mono Aux L+R Droite Mono Aux L+R Signal Alimentation...
  • Page 75 A135 B246 3 VOIES STÉRÉO [2X3W] Hautes Gauche Gauche Hautes Droite Moy. Gauche Moy. Droite Basses Gauche Droite Basses Droite Signal Power...
  • Page 76 A13 B24 S56 3 VOIES SÉRÉO avec MONO SUB+MONO AUX [2 3W+MSB+MAX] Signal Power...
  • Page 77 A1324 S56 4 VOIES 4 MONO + 2 MONO AUX [4W+2MAX] Hautes Gauche Gauche Moy. hautes Moy. basses Basses Mono Aux L+R Droite Mono Aux L+R...
  • Page 78 A135 B246 3 VOIES STÉRÉO [2x2W] Hautes Gauche Gauche Moy. hautes Moy. Gauche Moy. Droite Basses Gauche Droite Basses Droite Signal Alimentation...

  • Page 79: Contenuti Della Confezione

    GUIDA RAPIDA (ITALIANO CONTENUTI DELLA CONFEZIONE STAGEDRIVE+ Cavo di alimentazione CD recante il software Guida rapida Libretto di istruzioni di sicurezza e garanzia IMPOSTAZIONE RAPIDA Assicurarsi che tutti gli elementi elencati nel paragrafo “CONTENUTI DELLA CONFEZIONE” siano contenuti nella confezione stessa. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA E GARANZIA PRIMA DI UTILIZZARE IL PRODOTTO.

  • Page 80: Primi Passi

    SCHEMA DEL PANNELLO POSTERIORE INGRESSO CA E SUPPORTO PER FUSIBILI - Collegare a questo livello il cavo di alimentazione in dotazione. ATTENZIONE: se il fusibile deve essere sostituito, rivolgersi ad un tecnico qualificato. Se i fusibili continuano a saltare dopo la sostituzione, interrompere l'uso dell'apparecchio e far riparare il prodotto. INTERRUTTORE DI ALIMENTAZIONE (POWER) - Accende e spegne l'alimentazione.
  • Page 81 Per caricare un PRESET: • Servirsi della MANOPOLA per selezionare un PRESET di fabbrica (indicato dalla lettera F) e premere INVIO per caricarlo nella memoria. Regolazione del guadagno di ingresso Mantenere le uscite del STAGEDRIVE+ in MUTE (LED accesi). Inviare un segnale all'ingresso del STAGEDRIVE+ e osservare il misuratore a LED. Per ottenere un buon livello di segnale, assicurarsi che il LED rosso INPUT LEVEL A-B CLIP non si accenda ininterrottamente.
  • Page 82 Per scaricare un PRESET- Selezionare un PRESET servendosi della MANOPOLA e premere INVIO. Nota bene: la pagina menu rimane immodificata per consentire di scartare altri PRESET. Tutti i dati dei Preset (nome, configurazione, valori dei parametri, ecc.) vengono immediatamente trasmessi alle unità...
  • Page 83 Queste indicazioni compaiono quando la funzione LOCK è attivata, (quando il sistema LOCK UTILITY è interamente (T) o parzialmente (P) protetto contro modifiche accidentali o non autorizzate). La protezione è impostata servendosi di una password, sneza la quale non è possibile effettuare alcuna modifica. MENU DELAY Delay (ritardo) di ingresso: ritarda il segnale di un ingresso (o la somma degli ingressi) prima di inviarli al sistema di convogliamento.Tutte le uscite verranno ritardate della stessa durata di tempo.
  • Page 84 L'unità di misura può essere scelta con la funzione Delay Unit (ritarda unità) (sottomenu Units del menu UTILITY). • Delay (ritardo) di uscita: ritarda il segnale proveniente unicamente da un'uscita specifica. Viene utilizzato per compensare la distanza tra casse diverse in uno stesso sistema audio (cluster) o per correggere l'allineamento interno di componenti presenti nell'alloggiamento della cassa.
  • Page 85 I valori del Delay di uscita possono essere configurati nei seguenti intervalli: MENU EDIT (modifica) Input Noise Gate Consente la riduzione del rumore di sottofondo generato da un apparecchio collegato agli ingressi del processore (un mixer, ad esempio). Il filtro è attivo quando il segnale di ingresso è al di sotto di una certa soglia e riduce il suo livello, tagliando i rumori di sottofondo indesiderati.
  • Page 86 Threshold (soglia) - Se il segnale scende al di sotto del livello di soglia impostato, il Noise Gate riduce il segnale. I valori di modifica rientrano nei seguenti intervalli: +8dBu -60dBu, con passi da 2dBu. Range (intervallo) - Stabilisce la quantità di riduzione del livello del segnale. I valori di modifica rientrano nei seguenti intervalli: 0dBu -80dBu, con passi variabili.
  • Page 87 • Frequenza center/cutoff - Seleziona la frequenza centrale della curva di picco e del filtro Notch o la frequenza di taglio delle curve di Shelving. • Bandwidth (ampiezza di banda) - Imposta l'ampiezza della curva di picco o notch. Non si applica alle curve di Shelving Picco Notch...
  • Page 88 Picco Shelving basso Shelving alto I valori di filtro possono essere configurati nei seguenti intervalli: • Xover - Filtri passa basso e passa alto. Delay Filtro passa basso Filtro passa alto EQ a 5 bande Livello Polarità Limitatore Misuratore a LED Mute Convertitore da digitale ad analogico Uscita...
  • Page 89 • Frequenza di crossover - Regola la frequenza di taglio del filtro. • Phase (fase) - Consente il controllo della fase del segnale. Nota bene: questo comando è disponibile unicamente nella finestra del filtro passa basso. I valori di Xover possono essere configurati nei seguenti intervalli: Output Pol Controlla la polarità...
  • Page 90 • Reaction times (tempi di reazione) - Regola 3 tipi di velocità di reazione del limitatore: Fast (rapida) - Adatta per un utilizzo rapido del limitatore, solitamente per segnali dedicati alle alte frequenze. Normal (normale) - Adatto alla maggior parte delle applicazioni caratterizzate da segnali dedicati alle frequenze intermedie o sistemi full-range.
  • Page 91 OTTOMENU GANGING - Consente di raggruppare ingressi e/o uscite. Ad esempio, può essere utilizzato per regolare le sezioni di destra e di sinistra di un segnale stereo sullo stesso valore di Delay o di equalizzazione su entrambe le uscite con una sola operazione; o impostare parametri Xover identici per le varie uscite alimentate ad un sistema audio stereo.
  • Page 92 Input Ganging (raggruppamento di uscite) - Attiva/disattiva la funzione di raggruppamento delle uscite. Le impostazioni sono: IMPORTANTE: Non appena gli ingressi e/o le uscite sono raggruppati, le varie pagine dei menu mostrano unicamente i valori che possono essere utilizzati effettivamente. SOTTOMENU UNITÀ...
  • Page 93 MISC. SOTTOMENU SETUP - Stabilisce una serie di opzioni di sistema. • Input Select - Consente di scegliere gli ingressi che lo STAGEDRIVE+ deve utilizzare, digitali o analogici. • Misuratori di uscita - Possibilità di scegliere se visualizzare il segnale di uscita prima o dopo MUTE. Le opzioni includono: PreMute - Il segnale viene mostrato sempre, indipendentemente dallo stato di MUTE PostMute - Il segnale viene illustrato solo se l'uscita non è...
  • Page 94 Contrasto LCD - Regola il contrasto del Display. SOTTOMENU LOCK - Utilizzato per attivare o disattivare la protezione del sistema contro modifiche accidentali o non autorizzate. Come abilitare la protezione Scegliere una modalità di protezione (parziale o totale). Servirsi dei tasti per accedere all'area in cui viene inserita la password.
  • Page 95 Nota bene: accanto al simbolo della protezione totale o parziale, può comparire la lettera "M". Ciò significa che il sistema è protetto, ma il PRESET in questione è stato sottoposto a una o più modifiche che non sono ancora state memorizzate. È tuttavia possibile accendere e spegnere il sistema senza problemi, in quanto le configurazioni attuali sono conservate nella memoria del buffer.

  • Page 96: Configurazione Del Software

    PRESET Change RX Consente di accettare o ignorare il comando PRESET Change inviato tramite la porta USB o un altro STAGEDRIVE+ quando carica un PRESET. Le configurazioni possono essere: • Ignorare i comandi PRESET Change ricevuti. • Accettare ed eseguire comandi PRESET Change. CONFIGURAZIONE DRIVER DEL SOFTWARE 1.
  • Page 97 Selezionare Network Scan (scansione della rete). Se la scansione di rete (Network Scan) fallisce, verificare il Device ID number (numero di dispositivo). Selezionare New Unit (nuova unità), e selezionare l'Interfaccia. Assicurarsi che il numero di STAGEDRIVE+ ID sia 1 o corrisponda al numero di identificazione del dispositivo. Selezionare OK, entrando nell'interfaccia successiva: Selezionare l'icona Options, entrando nell'interfaccia successiva:...
  • Page 98 Selezionare Rs232 con l'impostazione COM prescelta durante la configurazione dei driver del software driver per la Porta e 38400 (o 19200) come Baud Rate. NOTA BENE: assicurarsi che le impostazioni del computer corrispondano a quelle dello STAGEDRIVE+ Selezionare On/Off Line sull'interfaccia principale dopo aver selezionato OK. Mostrerà...
  • Page 99 Quando il link è collegato, mostrerà a display "ONLINE".

  • Page 100: Esempi Di Collegamento

    ESEMPI DI COLLEGAMENTO I seguenti esempi aiuteranno a collegare e utilizzare lo STAGEDRIVE+. A13 B24 S56 2-WAY STEREO+2 MONO AUX [2 2W+2MAX] Sinistro alto Sinistro Destro alto Sinistro basso Destro basso Mono Aux L+R Destro Mono Aux L+R Segnale Alimentazione...
  • Page 101 A135 B246 3-WAY STEREO [2X3W] Sinistro alto Sinistro Destro alto Sinistro intermedio Destro intermedio Sinistro basso Destro Destro basso Segnale Alimentazione...
  • Page 102 A13 B24 S56 3-WAY STEREO con MONO SUB+MONO AUX [2 3W+MSB+MAX] Segnale Alimentazione...
  • Page 103 A1324 S56 4-WAY 4 MONO + 2 MONO AUX [4W+2MAX] Sinistro alto Sinistro Alto intermedio Basso intermedio Basso Mono Aux L+R Destro Mono Aux L+R...
  • Page 104 A135 B246 3-WAY STEREO [2x2W] Alto intermedio Sinistro Sinistro intermedio Destro intermedio Sinistro basso Destro Destro basso Sinistro Alto...

  • Page 105: Lieferumfang

    SCHNELLSTART-ANLEITUNG (DEUTSCH) LIEFERUMFANG STAGEDRIVE+ Netzkabel Software-CD Schnellstart-Anleitung Sicherheitshinweise und Garantieinformationen SCHNELLES EINRICHTEN Stellen Sie sicher, dass alle im LIEFERUMFANG aufgelisteten Teile in der Verpackung enthalten sind. LESEN SIE DIE SICHERHEITSHINWEISE & GARANTIEINFORMATIONEN BEVOR SIE DAS PRODUKT VERWENDEN. Werfen Sie einen Blick auf die Anschlussübersicht in diesem Handbuch. Für den Betrieb platzieren Sie alle Geräte an einem geeigneten Standort.

  • Page 106: Erste Schritte

    Hinweis: Der LIMITER ändert die Art und Weise, in der der Ausgangspegel auf der entsprechenden LED angezeigt wird. Der Pegel, der auf der Anzeige zu sehen ist, ist nicht mehr der "absolute" Ausgangspegel, sondern der Signalpegel -24dB, -12dB, -6dB im Vergleich zum Limiter-Schwellenwert (durch orangefarbene LIMIT-LED angezeigt).
  • Page 107 PRESET-Kategorien Es gibt 3 PRESET-Kategorien: • F = Werks-PRESETS, die nicht dauerhaft verändert werden können. Sie werden als Ausgangspunkte verwendet, um eigene Anwender-PRESETS und Karten-PRESETS von Grund auf zu erstellen. • U = Anwender-PRESETS können von den Anwendern programmiert werden. •...
  • Page 108 UNTERMENÜ KOMM.-SETUP- Dieses Untermenü ermöglicht den Zugriff auf die Kommunikationseinstellungen anderer Geräte über den USB-Anschluss. Hinweis: Die Funktionen "Dump Out Preset" ("Preset auslesen") und "Incoming Dump" ("Eingehende Daten auslesen") bilden Ausnahmen, da sie direkt vom PRESET-Menü gesteuert werden. PRESETS übertragen- Verwenden Sie diese Menüseite, um PRESETS über die RS485-Ports zu übertragen, um sie auf ein anderes STAGEDRIVE+ zu kopieren.
  • Page 109 Systemsperrfunktion Diese Anzeige erscheint, wenn die SPERR-Funktion aktiviert ist, (d.h. wenn das SPERRSYSTEM komplett (T) oder teilweise (P) gegen versehentliche oder unbefugte Änderungen schützt). Diese Sperrfunktion ist durch ein Passwort geschützt, ohne das keine Bearbeitung möglich ist. DELAY-MENÜ Eingangs-Delay: Verzögert das Signal des Eingangs (oder der Summe aller Eingänge), bevor es an das Routing-System gesendet wird.
  • Page 110 Die Maßeinheit kann mit der Funktion Delay-Einheit ausgewählt werden (Menü OPTIONEN - Untermenü Einheiten). • Ausgangs-Delay: Verzögert nur das Signal eines bestimmten Ausgangs. Dies wird verwendet, um den Abstand zwischen verschiedenen Lautsprechern im gleichen Sound-System (z.B. Lautsprecher-Cluster) zu kompensieren oder um eine internen Ausrichtung von Lautsprecher-Gehäusekomponenten zu erzielen. Delay Tiefpassfilter Hochpassfilter...
  • Page 111 Die Werte des Ausgangs-Delays können in folgenden Bereichen gesetzt werden: MENÜ BEARBEITEN Noise Gate für den Eingang- Reduziert Hintergrundgeräusche, die von einer Einheit erzeugt werden, die an den Prozessoreingang angeschlossen ist (z.B. Mixer). Der Filter ist aktiv, wenn das Eingangssignal unterhalb eines bestimmten Schwellenwertes liegt und reduziert seinen Pegel, um unerwünschte Hintergrundgeräusche zu eliminieren.
  • Page 112 Schwellenwert- Wenn das Signal unter den eingestellten Schwellenwert fällt, wird das Signal vom Noise Gate abgesenkt. Die Bearbeitungswerte bewegen sich in folgenden Bereichen: +8dBu - 60dBu in Schritten zu 2dBu. Bereich- Legt den Anteil der Signalpegelreduktion fest. Die Bearbeitungswerte bewegen sich in folgenden Bereichen: 0dBu -80dBu in variablen Schritten. Input/Output EQ (Eingangs-/Ausgangs-EQ): Parametrische 5-Band-EQs.
  • Page 113 • Bandbreite- Legt die Bandbreite der Peak- oder Notch-Kurve fest. Dies gilt nicht für Shelving-Kurven • Gain- Zum Anheben oder Absenken der ausgewählten Frequenzen. Dies wird nicht angewendet, wenn Sie den Notch-Filter verwenden Die Filterwerte können in folgenden Bereichen gesetzt werden:...
  • Page 114 • Crossover- Tiefpass- und Hochpass-Filter. Delay Tiefpassfilter Hochpassfilter 5-Band EQ Pegel Polarität Limiter LED- Anzeige Mute Digital-Analog-Wandler Ausgang Jeder Crossover wird auf 2 leicht unterschiedlichen Seiten konfiguriert (eine Seite pro Filter), in denen der Name des betroffenen Ausgangs und der Filtertyp angezeigt wird: •...
  • Page 115 Die Crossover-Werte können in folgenden Bereichen gesetzt werden: Ausgangs-Pol- Steuert die Polarität des Ausgangs. Hier können Sie die Phase des Signals auf einzelnen Ausgängen invertieren. Der Effekt arbeitet in 5 Stufen in einem Bereich zwischen 0 und 180. Auf diese Weise ist es möglich, die Phase jedes einzelnen Ausgangs in 5 Stufen in einem Radius von 360°...
  • Page 116 • Schwellenwert- Setzt den Pegel fest, ab dem der Limiter aktiviert wird. WICHTIG! Das Aktivieren des LIMITERS für einen bestimmten Ausgang ändert auch die Art und Weise, in der der Pegel auf der entsprechenden LED angezeigt wird.Der Pegel ist nun nicht mehr der "absolute" Ausgangspegel, sondern Signalpegel...
  • Page 117 GRUPPIERUNGS-UNTERMENÜ- Ermöglicht die Gruppierung von Eingängen und/oder Ausgängen. Gruppierungen können zum Beispiel verwendet werden, um die rechten und linken Sektionen eines Stereo- Signals auf den gleichen Delay-Wert zu bringen oder mit nur einem Vorgang beide Eingänge mit dem EQ anzupassen, oder um identische Crossover-Parameter für verschiedene Ausgänge einzustellen, die an ein Stereo-Sound-System geleitet werden.
  • Page 118 • Lim. Thresh. Unit (Schwellenwerteinheit des Limiters)- Legt die Einheit für den Schwellenwert des Limiters fest (Menü BEARBEITEN - Ausgang Limiter). Die Optionen umfassen: dBu = Dezibel (0 dBu = 0,775 V rms) - V = Volt • Temperatureinheit- Legt die Einheit für die Temperaturfunktion fest (Menü OPTIONEN - Setup- Untermenü...
  • Page 119 • Temperatur- Legt den Wert der Umgebungstemperatur am Montageort fest, um Unterschiede aufgrund von unterschiedlichen Geschwindigkeiten der Schallübertragung durch die Lufttemperatur zu kompensieren. Die Bearbeitungswerte bewegen sich in folgenden Bereichen:+60 C ~ -30 C in 1 C Schritten 140,0 F ~ -22,0 F in 1,8 F Schritten Hinweis: Mit der Funktion Temperatureinheit (Menü...
  • Page 120 Deaktivieren der Sperre Navigieren Sie zum Untermenü SPERREN. Sie werden aufgefordert, Ihr Passwort einzugeben, um die Sperre aufzuheben. Geben Sie das Passwort über die Tasten und über das DATENRAD ein und drücken Sie dann ENTER. Hinweis: Falls Sie das falsche Passwort eingeben, werden Sie erneut um die Eingabe gebeten. Alle Zeichen werden dabei verschlüsselt dargestellt.

  • Page 121: Installation Des Softwaretreibers

    Hinweis: Da das System immer konfiguriert werden muss, gibt es keine leeren Speicherstellen. Alle Anwender- und Kartenspeicherstellen, in denen noch keine Anwenderdaten gespeichert wurden, werden automatisch vom *Standard*-PRESET belegt, das eine Standard-Konfiguration besitzt, bei der alle Parameterwerte auf Null stehen. UNTERMENÜ...
  • Page 122 SOFTWARE-SETUP Der Software-Editor kann wie folgt aufgebaut sein: Starten Sie das Software-Editor-Programm sobald die Software-Treiber installiert sind (STAGEDRIVE+ muss dabei eingeschaltet und via USB mit dem Computer verbunden sein). Wählen Sie New (Neu). Wählen Sie Ihr Interface aus der Liste aus. Wählen Sie Network Scan (Netzwerk-Scan).
  • Page 123 Wählen Sie das Symbol Optionen, um ins nächste Interface zu gelangen: Wählen Sie Rs232 mit der COM-Einstellung, die Sie während des Software-Treiber-Setup für den Port ausgewählt haben, und 38400 (oder 19200) als Baud-Rate. HINWEIS: Achten Sie darauf, dass die Einstellungen am Computer den Einstellungen am STAGEDRIVE+ entsprechen.
  • Page 124 Das Interface wird angezeigt. Wählen Sie OK und die Verbindung zur Anlage wird hergestellt. Wenn die Verbindung hergestellt ist, erscheint ONLINE.
  • Page 125 ANSCHLUSSBEISPIELE Die folgenden Beispiele sollen Ihnen helfen, STAGEDRIVE+ anzuschließen und zu verwenden. A13 B24 S56 2-WEGE-STEREO + 2 MONO AUX [2 2W +2 MAX] Höhen links Links Höhen rechts Bässe links Bässe rechts Mono Aux L+R Rechts Mono Aux L+R Signal Stromversorgung...
  • Page 126 A135 B246 3-WEGE-STEREO [2x3W] Höhen links Links Höhen rechts Mitten links Mitten rechts Bässe links Rechts Bässe rechts Signal Stromversorgung...
  • Page 127 A13 B24 S56 3-WEGE-STEREO mit MONO SUB + MONO AUX [2 3W + MSB + MAX] Signal Stromversorgung...
  • Page 128 A1324 S56 4-WEGE 4 MONO + 2 MONO AUX [4W +2 MAX] Höhen links Links Höhen Mitte Bässe Mitte Bässe Mono Aux L+R Rechts Mono Aux L+R...
  • Page 129 A135 B246 3-WEGE-STEREO [2x3W] Höhen links Links Höhen Mitte Mitten links Mitten rechts Bässe links Rechts Bässe rechts Signal Stromversorgung...

  • Page 130: Inhoud Van De Doos

    SNELSTARTGIDS (NEDERLANDS) INHOUD VAN DE DOOS STAGEDRIVE+ Stroomkabel Software-cd Snelstartgids Informatieboekje Veiligheid en Garantie SNELLE OPSTELLING Zorg ervoor dat alle artikelen, opgesomd in INHOUD VAN DE DOOS, zich in de doos bevinden. LEES HET INFORMATIEBOEKJE VEILIGHEID EN GARANTIE VOORALEER HET PRODUCT TE GEBRUIKEN.

  • Page 131: Aan De Slag

    SCHEMA VAN HET ACHTERPANEEL WISSELSTROOMINGANG EN ZEKERINGHOUDER: sluit hier de meegeleverde stroomkabel aan. OPGELET: Als de zekering vervangen moet worden, verwijzen wij u naar een gekwalificeerde technicus. Als de zekering blijft overslaan na vervanging, gebruik dit apparaat dan niet langer en laat het repareren door een deskundige.
  • Page 132 Soorten VOORINSTELLINGEN Er zijn 3 categorieën van VOORINSTELLINGEN: • F = fabrieksvoorinstellingen die niet permanent kunnen worden gewijzigd. Dit zijn de uitgangspunten voor het vanaf nul aanmaken van GEBRUIKERSVOORINSTELLINGEN en KAARTVOORINSTELLINGEN. • U = GEBRUIKERSVOORINSTELLINGEN kunnen worden geprogrammeerd door gebruikers. •...
  • Page 133 SUBMENU COMM. SETUP: dit submenu biedt toegang tot het instellen van de communicatie via de USB- poort met andere apparaten.Opmerking: De functies Dump Out Preset (Voorinstelling versturen) en Incoming Dump (Binnenkomende gegevensdump) zijn een uitzondering, omdat ze direct worden bestuurd vanuit het menu PRESET (VOORINSTELLING).
  • Page 134 Systeembeveiliging Deze aanduidingen verschijnen wanneer de LOCK (VERGRENDELINGS)-functie is ingeschakeld, (als de LOCK UTILITY (VERGRENDELINGSTOEPASSING) van het systeem volledig (T) of gedeeltelijk (P) beschermd is tegen toevallige of ongeoorloofde wijzigingen). De beveiliging wordt ingesteld met behulp van een wachtwoord. Zonder dit wachtwoord kunnen geen bewerkingen worden uitgevoerd. HET MENU DELAY (VERTRAGING) Input Delay (Ingangsvertraging): Vertraagt het signaal van een ingang (of van een som van ingangen) voor het naar het routeringssysteem te versturen.
  • Page 135 De meeteenheid kan worden geselecteerd met de functie Delay Unit (Vertragingseenheid) (in het menu UTILITY, submenu Units (Eenheden)). • Output Delay (Uitgangsvertraging): Vertraag het signaal enkel voor een bepaalde uitgang. Dit wordt gebruikt om de afstand te compenseren tussen verschillende luidsprekers in hetzelfde geluidssysteem (luidsprekerclusters) of om de interne afstemming van de luidsprekerboxcomponenten te corrigeren.
  • Page 136 HET MENU EDIT (BEWERKEN) Input Noise Gate (Noisegate op de ingang): reduceert het achtergrondgeluid gegenereerd door een apparaat, aangesloten op de ingangen van de processor (bv. een mengpaneel). Het filter wordt actief wanneer het ingangssignaal zich onder een bepaalde drempel bevindt en van niveau verlaagt, door het verwijderen van ongewenste achtergrondgeluiden.
  • Page 137 Input/Output EQ (EQ op ingang/uitgang): Parametrische EQ-filters met vijf banden.Laat u toe de algehele toon van het signaal te veranderen. Ingang A Analoog-digitaalomzetter LED- meter 5-bands EQ Vertraging Vertraging Laagdoorlaatfilter Hoogdoorlaatfilter 5-bands EQ Niveau Polariteit Limiter LED-meter Dempen Digitaal-analoogomzetter Uitgang Voor elk filter zijn de volgende bewerkbare instellingen beschikbaar: •...
  • Page 138 • Bandwidth (Bandbreedte): stelt de breedte in van de piekcurve of de curve van de bandsperfilter. Dit is niet van toepassing op de hellingscurves op hoog of laag. Piekcurve Notch bandsperfilter • Gain (Versterking): hiermee kunt u de geselecteerde frequenties versterken of verzwakken. Dit is niet van toepassing bij gebruik van de bandsperfilter.
  • Page 139 • Xover: laagdoorlaat- en hoogdoorlaatfilters. Vertraging Laagdoorlaatfilter Hoogdoorlaatfilter 5-bands EQ Niveau Polariteit Limiter LED-meter Dempen Digitaal-analoogomzetter Uitgang Elk Xover-filter heeft twee licht verschillende pagina's (één voor elk filter), waar de naam van de uitgang die het beïnvloedt en het type filter wordt weergegeven: •...
  • Page 140 De Xover-filterwaarden kunnen worden ingesteld binnen de volgende bereiken: Output Pol: bepaalt de polariteit van de uitgang. Hiermee kunt u de fase van het signaal op individuele uitgangen omkeren. Het effect werkt met 5 stappen in een bereik tussen 0 en 180. Op deze manier is het mogelijk om de fase van elke individuele uitgang in te stellen met 5 stappen binnen een volledige omwenteling van 360 graden.
  • Page 141 • Threshold (Drempel): stelt het niveau in waarboven de limiter begint te werken. BELANGRIJK! De LIMITER inschakelen op een bepaalde uitgang verandert ook de manier waarop het niveau wordt weergegeven op de bijbehorende LED. Het niveau is niet langer het "absolute" uitgangsniveau, maar het niveau van het signaal op -24dB, -12dB, -6dB in vergelijking met de limiterdrempel (aangegeven door de oranje LIMIT LED), onafhankelijk van de waarde van de drempel.
  • Page 142 SUBMENU GANGING (GROEPEREN): laat toe om ingangen en/of uitgangen te groeperen. Het kan bijvoorbeeld worden gebruikt om de linker- en rechtersecties van een stereo-signaal aan te passen aan dezelfde vertragings- of equalizerwaarde aan beide ingangen met slechts een handeling; of voor de instelling van identieke Xover-filterparameters voor de verschillende uitgangen, gestuurd naar een stereo-installatie.
  • Page 143 • Lim. Thresh. Unit: hiermee stelt u de meeteenheden in voor de drempel van de limiter (menu EDIT - Output Limiter). De opties omvatten: dBu = decibel (0 dBu = 0,775 V rms) - V = volt • Temperature Unit (Temperatuureenheid): hiermee stelt u meeteenheden...
  • Page 144 Opmerking: Voor de eenheden kan worden gekozen tussen C (graden Celsius) en F (graden Fahrenheit) in de functie Temperature Unit (menu UTILITY - submenu Units). • Wake Up (Wakker worden): hiermee stelt u in welke MUTE-functies hersteld worden wanneer de STAGEDRIVE+ wordt ingeschakeld.
  • Page 145 Beveiliging uitschakelen Ga naar het submenu LOCK (VERGRENDELEN). Het display verschijnt een boodschap die vraagt om het wachtwoord in te voeren om de bescherming te ontgrendelen. Voer het wachtwoord in met behulp van de toetsen en de DRAAIKNOP en druk daarna op ENTER.
  • Page 146 Let op: in het geval van een fout of een kaartfout, als er geen kaart in de sleuf zit of als de kaart wordt verwijderd tijdens het formatteren, geeft het display de volgende melding: Tijdens het formatteren slaat het systeem automatisch de *Standaard*-VOORINSTELLING op in alle 128 kaartgeheugengebieden.
  • Page 147 SETUP VAN HET SOFTWARESTUURPROGRAMMA Plaats de meegeleverde software-cd in de cd-romspeler van uw computer. Navigeer naar de map MaxiDrive3.4 DPA software/USB Driver om het programma PL-2303 Driver Installer.exe voor uw versie van Windows te vinden en te installeren. Nadat het stuurprogramma is geïnstalleerd, schakelt u de STAGEDRIVE+ in en sluit u de USB-kabel aan op de USB-poort van de STAGEDRIVE+ en de USB-poort van uw pc.
  • Page 148 Selecteer OK om op het volgende scherm terecht te komen: Selecteer het pictogram Options (Opties) om op het volgende scherm terecht te komen: Selecteer RS232 met voor de poort de com-instelling die u hebt gekozen tijdens de installatie van het softwarestuurprogramma en 38400 (of 19200) als Baud Rate.
  • Page 149 Selecteer na op OK te hebben geklikt On/Off Line op het hoofdscherm. Hierdoor verschijnt de interface. Klikken op OK maakt een verbinding met de uitrusting. Wanneer de koppeling verbinding heeft gemaakt, verschijnt er ONLINE.

  • Page 150: Voorbeelden Van Aansluitingen

    VOORBEELDEN VAN AANSLUITINGEN De volgende voorbeelden helpen u de STAGEDRIVE+ aan te sluiten en gebruiken. A13 B24 S56 2-WEGS STEREO+2 MONO AUX [2 2W+2MAX] Hoog links links Hoog rechts Laag links Laag rechts Mono Aux L+R rechts Mono Aux L+R Signaal Voeding...
  • Page 151 A135 B246 3-WEGS STEREO [2X3W] Hoog links links Hoog rechts Midden links Midden rechts Laag links rechts Laag rechts Signaal Voeding...
  • Page 152 A13 B24 S56 3-WEGS STEREO met MONO SUB+MONO AUX [2 3W+MSB+MAX] Signaal Voeding...
  • Page 153 A1324 S56 4-WEGS 4 MONO + 2 MONO AUX [4W+2MAX] Hoog links links Hoog-midden Laag-midden Laag Mono Aux L+R rechts Mono Aux L+R...
  • Page 154 A135 B246 3-WEGS STEREO [2x2W] Hoog links links Hoog-midden Midden links Midden rechts Laag links rechts Laag rechts Signaal Voeding...
  • Page 155 SPECIFICATIONS GENERAL SPECIFICATIONS • Frequency Response: 20Hz - 20kHz, 0.25dB • Dynamic range: >117dB 20Hz to 20kHz, >120dB 20Hz to 20kHz on AES/EBU input • Channel Separation: >100dB 20Hz to 20kHz INPUT IMPEDANCE • Input Impedance: 30kOhm, electronically balanced • Maximum Input Level: +20dBu •...
  • Page 156 www.altoprofessional.com MANUAL VERSION 1.3...

Table des Matières
