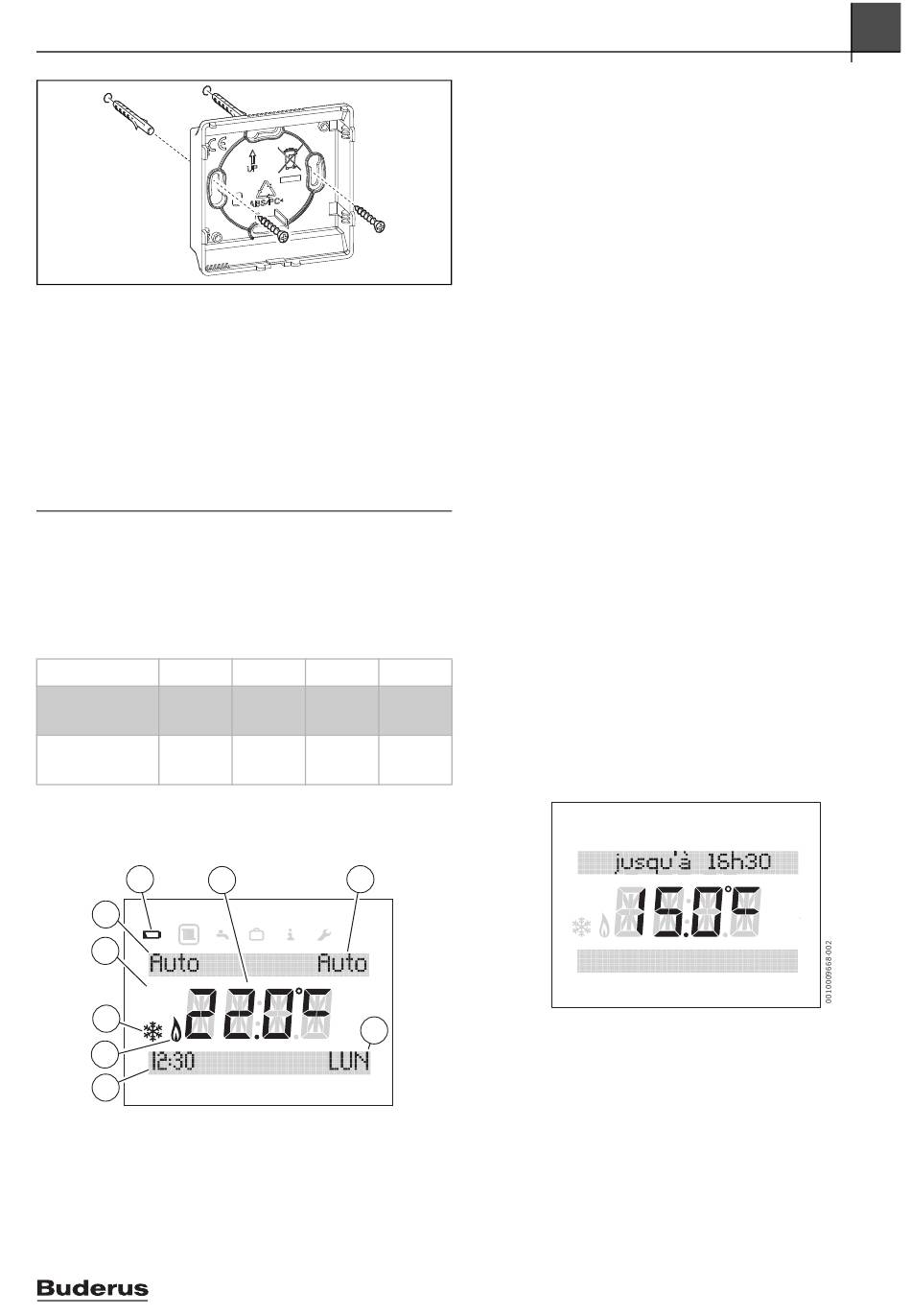

Fig. 8
Installer le socle mural du module de commande
3.3
Mise en service du module de commande
▶ Enclencher le générateur de chaleur.
Après avoir établi la connexion, l'écran affiche la date et l'heure
préréglées ainsi que le mode Auto pour le chauffage et l'eau
chaude sanitaire ainsi que la température ambiante momenta-
née.
4
Utiliser le module de commande
Le module de commande dispose d'heures de commutation
préréglées pour le chauffage et l'eau chaude sanitaire
( tabl. 3). Ces réglages peuvent être adaptés aux exigences
de l'utilisateur dans le menu ( chap. 5).
Décaler
06:30
Température de
20 °C
chauffage
Eau chaude sani-
On
taire
Tab. 3
4.1
Ecran standard
9
8
7
pmam
6
5
4
Fig. 9
Affichage standard de l'écran
[1] Température ambiante actuelle
[2] Mode ECS
[3] Jour de semaine
[4] Heure
RC210 RF – 6721836598 (2021/05)
6720810965-08.1Wo
08:30
16:30
22:30
16 °C
21 °C
10 °C
Off
On
Off
2
1
3
0010009667-002
Utiliser le module de commande
[5] Brûleur en marche (est allumé si le générateur de chaleur
est en mode chauffage ; jusqu'à 6 minutes de retard)
[6] Protection antigel (est allumé en mode chauffage Off)
[7] am ou pm (est allumé si l'heure est sur format 12 heures)
[8] Mode chauffage
[9] Pile faible
•
Appuyer sur la touche select du programme de chauffage
pour sélectionner l'un des modes de fonctionnement
suivants :
– On = le chauffage fonctionne en permanence
– Off = le chauffage est en permanence à l'arrêt
– Auto = les heures de commutation programmées sont
exécutées
•
Appuyer sur la touche select du programme ECS pour
sélectionner l'un des modes de fonctionnement suivants :
– On = production d'eau chaude sanitaire activée en per-
manence
– Off = production d'eau chaude sanitaire désactivée en
permanence
– Auto = les heures de commutation programmées sont
exécutées
4.2
Sélectionner/régler le réglage de la tempéra-
ture des modes de service
4.2.1 Affichage de la température ambiante du mode de
fonctionnement Auto
Si le module de commande est en mode de fonctionnement
Auto, appuyer sur le bouton de sélection pour afficher la valeur
de consigne de la température ambiante ainsi que l'heure de
commutation suivante.
Fig. 10
Chauffage automatique
4.2.2 Affichage de la température ambiante du mode de
fonctionnement On
Si le module de commande est en mode On, appuyer sur le bou-
ton de sélection pour afficher le texte Temp. Const. à et la tem-
pérature ambiante permanente réglée.
4
7
