La fig. 14 est un exemple de courbe de chauffage pour un radia-
teur traditionnel et indique les températures à régler dans cette
section.
Décalage parallèle de la courbe de chauffage en fonction
des écarts de la température ambiante
Les écarts de la température ambiante à la hauteur réglée sont
compensées par un décalage parallèle de la courbe de chauf-
fage. Plus la valeur de réglage est élevée, plus l'écart de la tem-
pérature ambiante et l'influence maximale de la température
ambiante sur la courbe de chauffage sont importants.
90
C
80
T
1
70
T
3
60
50
40
T
4
30
20
+20
T
2
6 720 813 168-13.2O

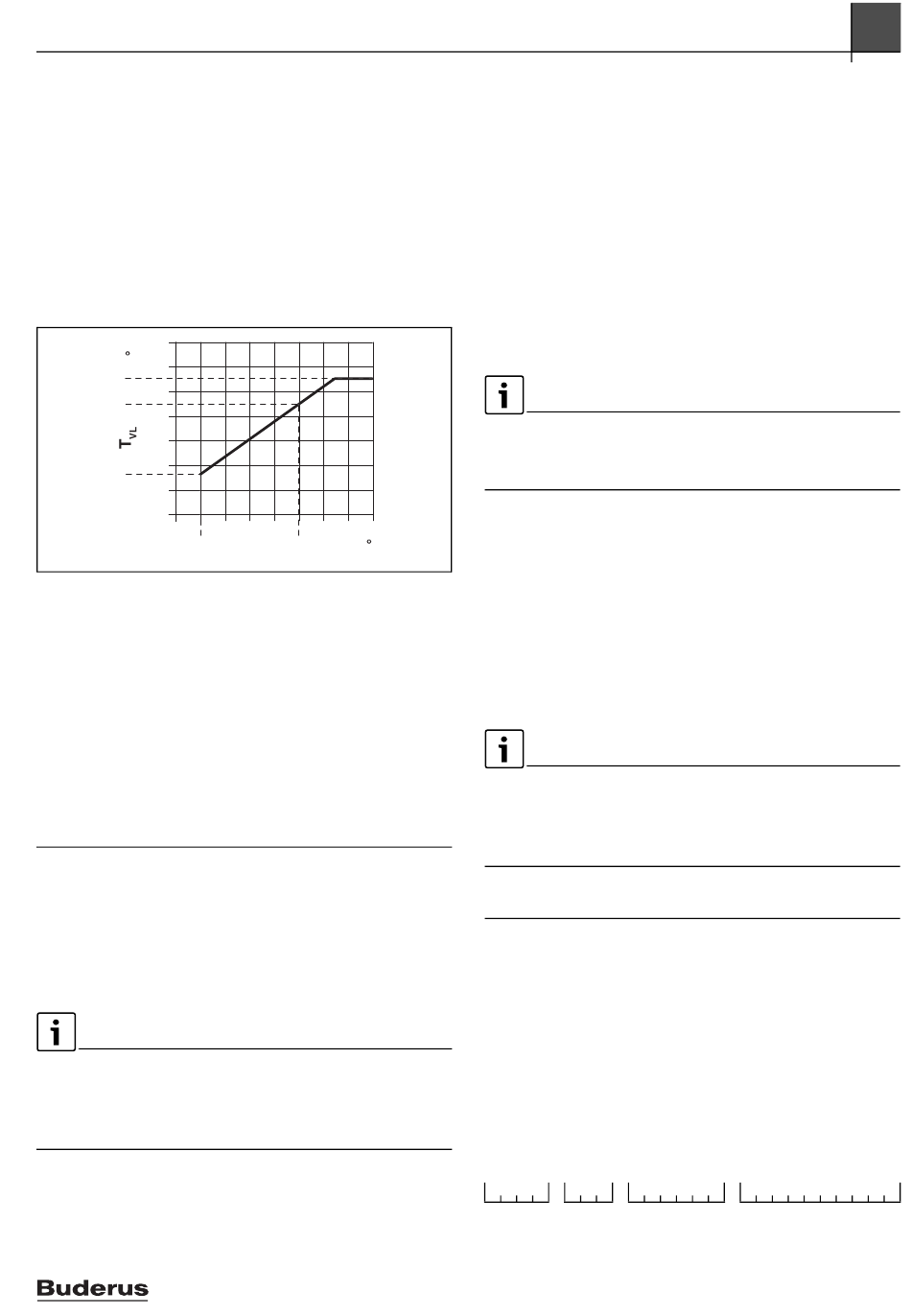

Fig. 14
Diagramme de chauffage pour un chauffage avec
radiateurs traditionnels
T
Température maximale de départ
1
T
Température extérieure d'arrêt du chauffage
2
T
Température de départ utilisée pour le point le plus haut
3
de la courbe de chauffage
T
Température de départ utilisée pour le point le plus bas
4
de la courbe de chauffage
T
Température extérieure de référence utilisée pour le
5
dimensionnement des émetteurs de chaleur
7
Clé RF
La Clé RF ( fig. 2.2 sur la page 5) est reliée au module de
commande. Les deux communiquent par signaux radio.
7.1
Connecter la sonde de température exté-
rieure ou le nouveau module de commande
Le module de commande et la Clé RF sont livrés reliés en
usine et se reconnaissent automatiquement au moment de
la mise en marche. Une sonde de température extérieure
radio disponible en option doit être connectée à la Clé RF.
Si un autre participant radio supplémentaire doit être connecté à
la Clé RF, la Clé RF doit être en mode appairage. En mode normal,
la Clé RF est en mode économie d'énergie. La LED est éteinte.
RC210 RF – 6721836598 (2021/05)
+10
0
-10
-20
T
C
T
A
5
▶ Appuyer brièvement sur la touche du Clé RF.
La LED affiche l'état actuel de la clé (tabl. 2 sur la page 5)
▶ Réappuyer brièvement sur la touche.
La LED clignote en jaune. Le mode d'appairage est activé.
▶ Pendant ce temps, placer également le nouveau participant
radio (module de commande ou sonde de température
extérieure radio) en mode appairage.
Une fois la connexion établie, la LED est allumée en vert pen-
dant 5 secondes.
Si la connexion échoue, c'est-à-dire qu'aucun nouveau partici-
pant radio n'a été connecté, la LED s'allume en rouge pendant
5 secondes.
En cas de remplacement d'un participant radio, tous les autres
participants radio doivent être réinitialisés/séparés individuel-
lement et reconnectés.
7.2
Réinitialisation de la Clé RF aux réglages
d'origine
▶ Pour réinitialiser aux réglages d'origine : appuyer sur la
touche de la Clé RF pendant plus de 5 secondes.
La Clé RF perd toutes les connexions puis se met automati-
quement en mode appairage, c'est-à-dire qu'elle clignote
jusqu'à 3 minutes en jaune et tous les participants radio
doivent être reconnectés.
Avant de pouvoir reconnecter tous les participants, il faut
d'abord les désactiver. Pour cela, désactiver le module de com-
mande via le menu de service (installateur). Désactiver la
sonde de température extérieure via un reset.
8
Élimination des défauts
Si un défaut ne peut pas être éliminé :
▶ Confirmer le défaut.
▶ Les défauts actifs sont à nouveau affichés lors des pro-
chains retours de l'état de veille.
▶ Appeler un spécialise agréé ou le service après-vente et
indiquer le code défaut, le code additionnel et le n° d'iden-
tification du module de commande.
_
_
Tab. 7
Le n° d'identification doit être enregistré ici par le
spécialiste.
Clé RF
7
_
