f) Sortie du signal composite
Le convertisseur de signal composite émet le signal
composite formé (« SuS ») sur le contact de gauche
du raccord « ST2 ».
Ce signal composite se compose d'autant de
signaux individuels que les signaux mesurés aux
entrées.
En cas d'utilisation d'un récepteur à 6 canaux par
exemple, le signal composite comprend également
6 canaux. La reconnaissance du nombre de canaux
s'effectue par le biais de la mesure valide du signal
au niveau des entrées.

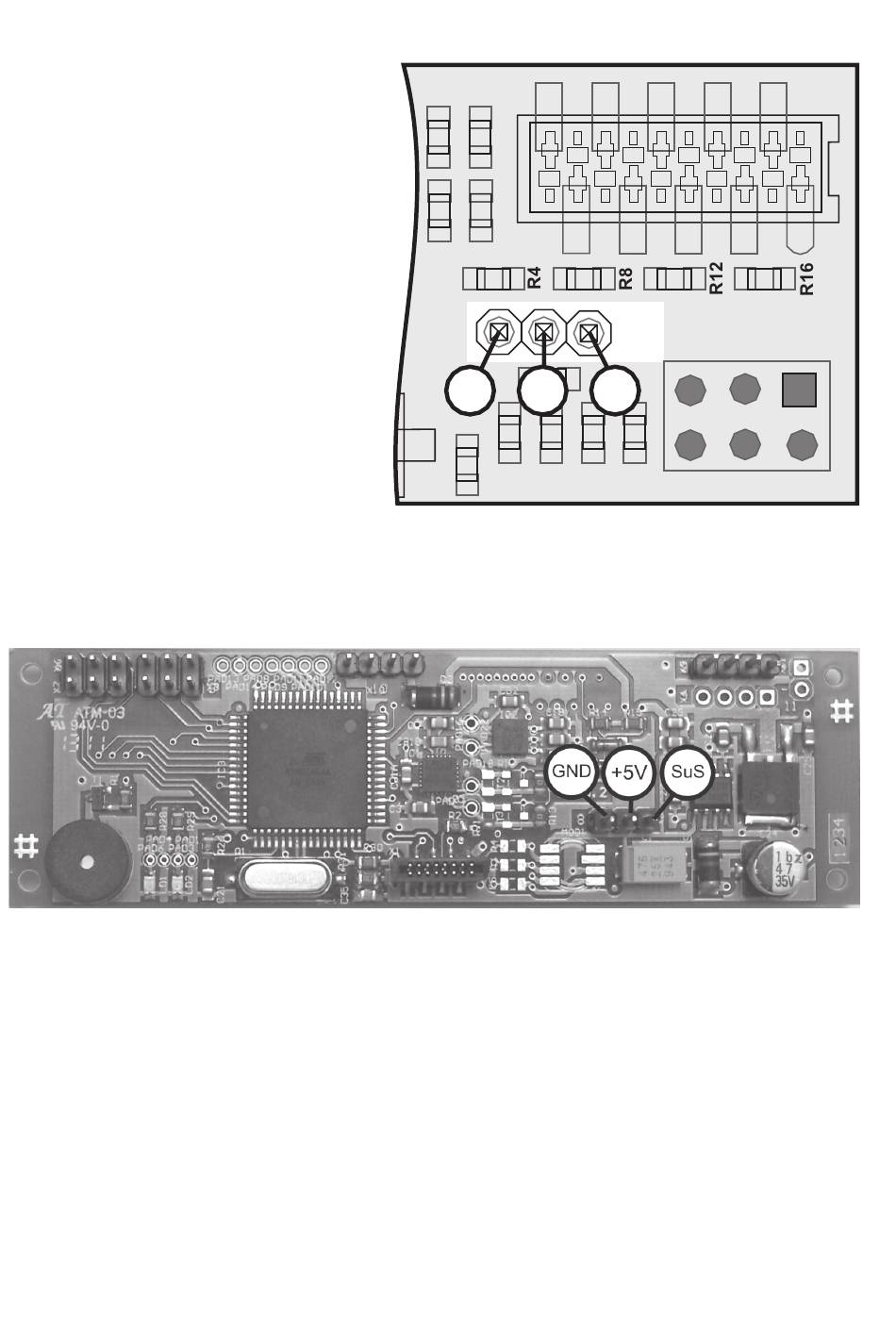

Raccordez le câble tripolaire du signal composite
sur la prise femelle « ST2 » (voir figure 8a). La ligne
d'impulsions (repère sur le câble) doit alors être
raccordée au contact de gauche du connecteur
« ST2 ».
Les prises femelles « SuS», « +5V » et « GND »
doivent être reliées aux prises femelles
correspondantes de la platine principale (figure 8b)
à l'intérieur du QuadroCopter. Veillez à la polarité
correcte des deux barres !
R9 R13
R10 R14
C6
SuS
+5V
C1
R3 R7 R11 R15
ST2
5
GND
6
ST3
ST1
1
2
Figure 8a
Figure 8b
