Section 4 : Révision Et Entretien
Montage d'une pompe à pistons en céramique
Préparation générale et équipement requis :
•
Vérifiez que vous disposez de la tête de pompe de remplacement adéquate.
•
Retirez la tête de pompe de son emballage et inspectez-la pour voir si elle présente des signes de détérioration.
•
Tournevis cruciforme taille 0.

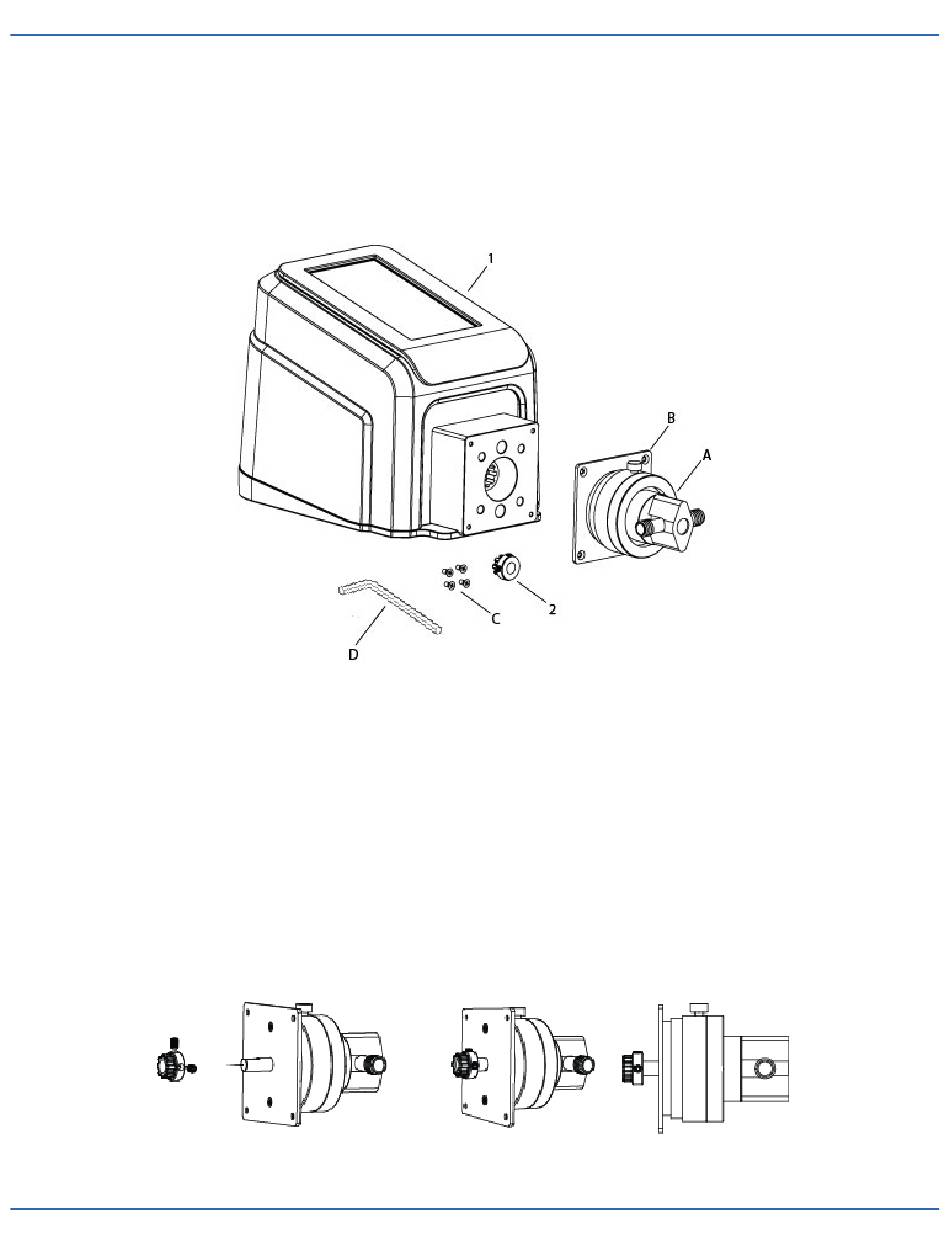

Pièces de la tête de pompe
A. Tête de pompe (RH00, RH0, RH1)
B. Plaque de montage
C. Vis d'assemblage plates cruciformes (4 pièces)
D. Clé Allen de 2.5 mm (3/32")
1. Fixation du couplage :
a. Placer le couplage sur l'arbre de la tête de pompe et le pousser aussi loin que possible. REMARQUE : La vis
Allen doit être centrée sur le plat de l'arbre de la tête de pompe.
b. Serrez le couplage (2) avec la clé Allen de 2,5 mm (D).
3-47
Entraînement de pompe numérique Masterflex REGLO avec connectivité avancée
Entraînement de pompe
1. Entraînement de pompe REGLO
2. Couplage
Masterflex
