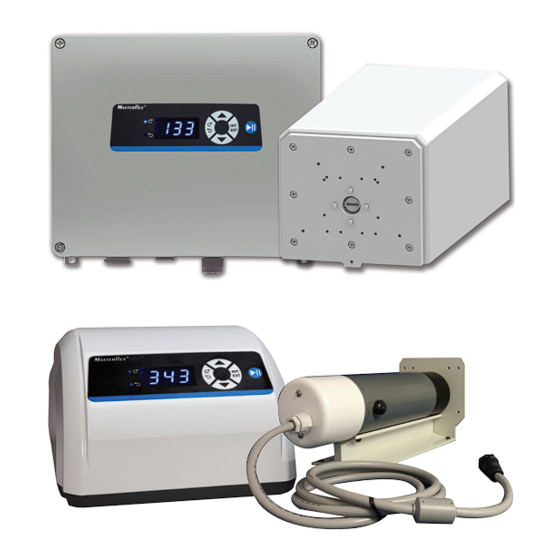

MANUEL D'UTILISATION
ENTRAÎNEMENT
MODULAIRE I/P
DE PRÉCISION
À VITESSE
VARIABLE
N° de modèle
MFLX07591-20
MFLX07591-30
®
A12991084B
Édition 05
Publicité
Manuels Connexes pour Masterflex I/P MFLX07591-20
Sommaire des Matières pour Masterflex I/P MFLX07591-20
- Page 1 ® MANUEL D’UTILISATION ENTRAÎNEMENT MODULAIRE I/P ® DE PRÉCISION À VITESSE VARIABLE N° de modèle MFLX07591-20 MFLX07591-30 A12991084B Édition 05 ® (US & Canada only) Toll Free 1800MASTERFLEX • 18006373739 (Outside US & Canada) 18473817050 masterflex.tech@avantorsciences.com • www.avantorsciences.com/masterflex...
- Page 2 © 2023 Masterflex LLC. Tous droits réservés. Masterflex – Reg TM Masterflex LLC. NORPRENE, PHARMED and TYGON – Reg TM Saint-Gobain Performance Plastic Corp. Dans cette publication, les marques de commerce accompagnées du symbole ® sont des marques enregistrées aux États-Unis et dans d’autres pays.
- Page 3 Ce produit n’est ni conçu, ni destiné à une utilisation dans des zones de services spéciaux dangereuses telles que définies par l'ATEX ou le NEC (Code national de l’électricité), y compris et sans s'y limiter avec des liquides inflammables. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 4 7. Les entraînements modulaires I/P de précision à vitesse variable ne doivent pas être utilisés à l’extérieur ou dans des lieux dangereux. Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 5 Assistance technique ......... . .8-2 Masterflex...
- Page 7 Remplacement du balai de moteur ....... .4-3 Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 9 Section 1 Description générale Les entraînements modulaires I/P de précision à vitesse variable contrôlent la vitesse des têtes de pompe MASTERFLEX® pour fournir des débits de 0,04 à 19 L/min. Les entraînements modulaires I/P 650 tr/min de précision à vitesse variable peut monter jusqu’à...
- Page 10 G. MODULE D’ALIMENTATION IEC / CORDON D’ALIMENTATION : Sert à connecter le cordon d’alimentation à l’entraînement. Voir en page 4-1 pour les cordons de substitution. H. CONNECTEUR DU MOTEUR : Utilisé pour raccorder le moteur au contrôleur. Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 11 Monter la tête de pompe et remplir les tubulures (voir les fiches techniques Tête de pompe dans ce lecteur flash ou sur le web). Vérifier que les galets de pompe sont propres et sans défauts. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 13 NOTE : En mode INT (interne) la pompe démarrera automatiquement après une baisse de tension, une coupure de courant, ou si l’entraînement a été éteint à l’aide de l’interrupteur arrêt alors que la pompe fonctionnait. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 14 Remarque : Les couleurs pour NEMA 4X sont celles du Câble de communication à distance, Cat. numéro MN-77300-32. Figure 3-1. Configuration des broches DB-9 et NEMA 4X avec système de câblage Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 15 L’entraînement est conçu pour utiliser des signaux de commande d’entrée qui feront démarrer et s’arrêter le moteur. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 16 Alimentation électrique ISA Type 3 (A trois fils) Emetteur Récepteur Alimentation électrique ISA Type 4 (A quatre fils) Emetteur Récepteur Alimentation électrique Figure 3-2. Câblage typique 4-20 mA Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 17 Cordon d’alimentation (115 V), États-Unis 50001-68 Cordon d’alimentation, Israël 50001-69 Cordon d’alimentation, Europe 50001-70 Cordon d’alimentation, Angleterre 50001-72 Cordon d’alimentation, Suisse 50001-74 Cordon d’alimentation, Italie 50001-76 Cordon d’alimentation (230 V), États-Unis 50001-78 Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 18 3. Retirer et vérifier le fusible; le remplacer s’il est défectueux. Figure 4-1. Remplacement du fusible Élément Description Module d’alimentation IEC / cordon d’alimentation Fusible T6.3A (5 × 20 mm) – Ne pas substituer à un autre modèle Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 19 Garder le carter de l’entraînement propre en utilisant des détergents non agressifs. Ne pas immerger ni utiliser de quantités abondantes de liquide lors du nettoyage. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 21 90 Vrms. la pompe ne tourne pas. L’unité vibre de manière excessive Vérifier que les tuyaux ont été correctement raccordés. lorsque la pompe fonctionne. Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 23 Modèles 07591-30 uniquement 1. Interrupteur à pédale de lavage 07595-43 2. Câble de télécommande de lavage, 7,5 m. 77300-32 3. Câble de rallonge du moteur, 2,75 m. 07557-51 Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 25 07591-20 Pollution degré 2 utilisation à l’intérieur-labo, bureau) 07591-30 Pollution degré 3 (utilisation à l’extérieur-endroits abrités) Niveau sonore : <70 dBA @ 1 mètre avec tête de pompe Masterflex Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable...
- Page 26 (Pour conformité CE) : EN61010-1 : (Directive européenne sur les basses tensions) et EN61326 : (Directive européenne de compatibilité électromagnétique) Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 27 Section 8 Assistance technique GARANTIE Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tout défaut de matériel ou de main-d’œuvre et tout produit défectueux sera, à...
- Page 28 Nous ne serons pas responsable des dommages résultant d’un emballage incorrect. Assistance Technique Si vous avez des questions concernant l’utilisation de ce produit, contactez le fabricant ou le revendeur autorisé. Manuel d’utilisation pour Entraînement modulaire I/P de précision à vitesse variable Masterflex...
- Page 30 ® US & Canada only *EN809 manufactured by: Masterflex LLC. Toll Free 1-800-MASTERFLEX | 1-800-637-3739 28092 W Commercial Avenue, Barrington, IL 60010 Outside US & Canada masterflex.tech@avantorsciences.com 1-847-381-7050 www.avantorsciences.com\masterflex...
