Annexe

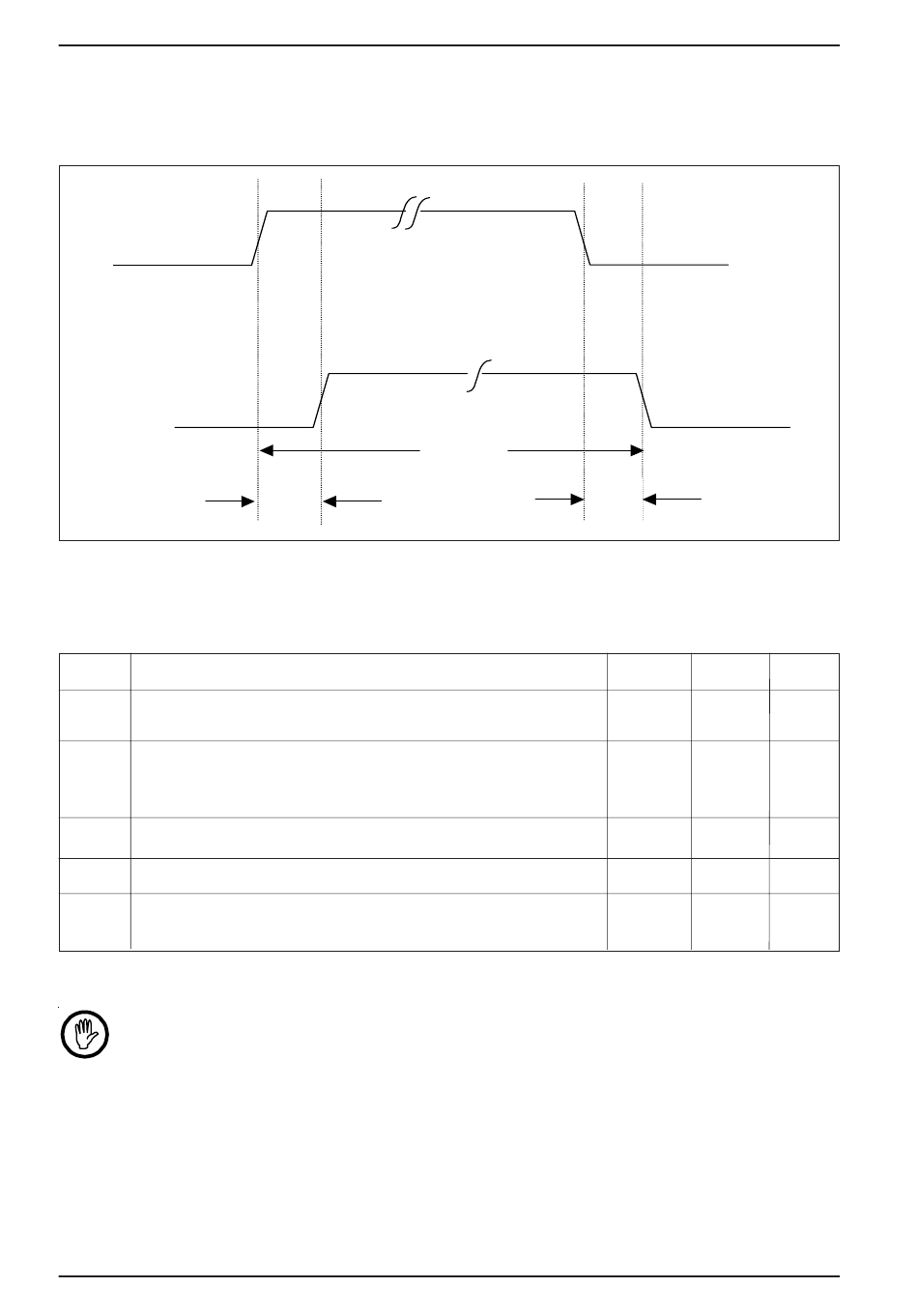

Diagramme de synchronisation
Description du diagramme de synchronisation
X1741/ X 1715 boîte interface
tLH
Décalage temp. entre « Entrée active » et
« Fonction effectuée ».
tHL
Décalage temp. entre « Entrée inactive » et
« Fonction terminée ».
Pour la durée de tHL, les données doivent rester stables.
tactive Amplitude d'impulsion
tMaster Amplitude d'impulsion « Mesure étalon »
twait
Décalage temp. entre « Fonction effectuée » et
« Prêt à la mesure ».
Remarques concernant le diagramme de synchronisation
1. « Entrée active » équivaut à « passage de courant par le coupleur optoé-
lectronique de l'entrée en question ».
2. Au cours d'une transmission de données via l'interface RS232, le déca-
lage temporel alors existant augmente de la durée nécessaire à l'achève-
ment de la transmission des données.
3. Le temps imparti est valable pour des programmes à une seule caracté-
ristique. Pour chaque caractéristique supplémentaire, les intervalles tem-
porels indiqués s'allongent de 5 ms.
46
input active
t
M aster
t
t
LH
active
t
H L
min.
max.
60
160
50 (3)
60 (3)
60 (3)
120 (3)
infini
200
250
Mahr GmbH, Millimar X 1741 / X 1715
ms
ms
ms
ms
ms
