- Page 1 MARQUE: PROLINE REFERENCE: PGC5060 SL-F CODIC: 3698297...

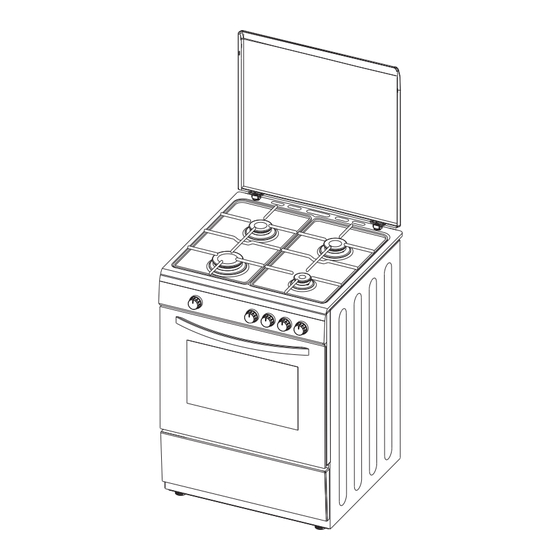

- Page 2 PGC5050W-F PGC5060SL-F PGC5060W-F MANUEL D'UTILISATION ET D'INSTALLATION CUISINIÈRE TOUT GAZ...
- Page 3 Chère cliente, cher client, Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subit des tests de qualité. Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisinière.
- Page 4 TABLE DES MATIÈRES CARACTERISTIQUES TECHNIQUES 2. CONSIGNES DE SECURITE Mises en garde importantes Consignes de sécurité générales Avertissements d'installation Lors de l'utilisation Pendant le nettoyage et l'entretien 3. INSTALLATION Environnement d'installation de votre cuisinière Installation de votre cuisinière Réglage des pieds Raccordement au gaz hangement de gaz...
- Page 5 CARACTERISTIQUES TECHNIQUES Liste des parties de la cuisinière: 1- Couvercle PROFON- LARGEUR HAUTEUR MODÈLE DEUR (cm) (cm) (cm) 2- Plan de cuisson 3- Bandeau de commande PGC5050W-F 4- Poignée de la porte du four PGC5060SL-F 5- Porte abattante PGC5060W-F 6- Pieds réglables 7- Porte du four 8- Lèche frite 9- Grille...
- Page 6 CONSIGNES DE SECURITE LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D’UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Cette notice est conçue pour plusieurs modèles. Votre appareil de cuisson n’est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice.
- Page 7 2. CONSIGNES DE SECURITE moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés. • MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à...
- Page 8 2. CONSIGNES DE SECURITE • N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre appareil de cuisson. • ATTENTION: Les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les enfants doivent toujours être tenus à l'écart. Consignes de sécurité générales • La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
- Page 9 2. CONSIGNES DE SECURITE • Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le symbole du pays n’est pas sur votre appareil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
- Page 10 2. CONSIGNES DE SECURITE Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout près de votre appareil de cuisson Lors de l'utilisation: • Lors de la première mise en marche de votre appareil de cuisson (au niveau du four), il se produira une certaine odeur caractéristique des matériaux d'isolation et des éléments chauffants.
- Page 11 2. CONSIGNES DE SECURITE • Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée. • ATTENTION: Avant de refermer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.
- Page 12 INSTALLATION Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre cuisinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles.
- Page 13 3. INSTALLATION Hotte Ventilateur électrique aspirante Section d'entrée Section d'entrée d'air min. 100cm d'air min. 100cm Figure 3 Figure 4 Min. 60cm HOTTE DE CUISINIÈRE Figure 5 3.2 Installation de votre cuisinière • La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (voir fig.
- Page 14 3. INSTALLATION Réglage des pieds Votre cuisinière possède 4 pieds réglables. Après l'avoirinstallée à l'emplacement voulu, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds réglables en les vissant ou dévissant (fig. 6). La cuisinière doit absolument être positionnée à...
- Page 15 3. INSTALLATION Joint Raccord TFEM TFEM TFEM Butane Figure 7 Naturel Si vous montez un Tuyau Flexible à Embout Mécanique (TFEM), l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM côté cuisinière, et côté bouteille (serrer correctement à l'aide de 2 clefs comme indiqué...
- Page 16 3. INSTALLATION 3.5 Changement de gaz ATTENTION: Les procédures suivantes doivent être réalisées par un technicien qualifié. Votre cuisinière a été conçue pour fonctionner soit avec du gaz de pétrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur.
- Page 17 3. INSTALLATION sous four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintien de cette tôle. Enlevez la vis du brûleur, et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du moufle du four (Figure 10). Dévissez les injecteurs.
- Page 18 3. INSTALLATION Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur. Pendant la conversion du GPL au GN, la vis de dérivation doit être dévissée. Lors de la transformation de GN à...
- Page 19 4. UTILISATION 4.1 Utilisation des brûleurs Allumage des brûleurs Les symboles des manettes sur le bandeau indiquent la position du brûleur. • Allumage manuel des brûleurs à gaz Si votre cuisinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous: Pour les brûleurs du plan de cuisson: Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné...
- Page 20 4. UTILISATION 4.1.1 Utilisation des brûleurs du plan de cuisson Position Arrêt Position MAXI Position MINI Intermédiaire Figure 14 Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Après avoir allumé le brûleur à la position «Maxi» (comme expliqué...
- Page 21 4. UTILISATION Figure 16 Lorsque vous n'utilisez pas votre cuisinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz. AVERTISSEMENT: • Utilisez uniquement des casseroles à fond plat. • Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs. •...
- Page 22 4. UTILISATION 4.1.2 Utilisation du brûleur du four gaz Après avoir allumé le brûleur du four comme expliqué ci- dessus, vous pouvez régler la température à l'intérieur du four, en positionnant la manette sur la position correspondante du bandeau de commande. Si votre four est équipé...
- Page 23 4. UTILISATION • Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et veillez à ce qu'ils refroidissent lentement, de manière à...
- Page 24 4. UTILISATION Moufle du four Positions sur glissières moulées Position 5 Position 4 Position 3 Position 2 Position 1 Accessoires du four * Les accessoires de votre four peuvent être différents en fonction du modèle. Grille La grille sert pour supporter différents ustensiles de cuisson.
- Page 25 NETTOYAGE ET ENTRETIEN Nettoyage Veillez à ce que toutes les manettes des brûleurs et commandes soient éteints et que la cuisinière soit froide avant d'effectuer le nettoyage du four. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser.
- Page 26 5. NETTOYAGE ET ENTRETIEN Nettoyage des brûleurs à gaz • Enlevez les grilles émaillées, les chapeaux des brûleurs et les couronnes (Figure 15). • Nettoyez-les avec de l'eau savonneuse. • Rincez-les et séchez-les avec un chiffon doux (ne les laissez pas mouillés) •...
- Page 27 SERVICE APRES-VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente Si La cuisinière ne fonctionne pas: Vérifiez que la cuisinière est bien raccordée à l'alimentation en gaz et que les bouteilles de • butane ou de propane ne sont pas vides. Le four ne chauffe pas: La chaleur n'a peut-être pas été...
- Page 28 TABLEAU INJECTEURS PGC5050W-F Pui s s ance totale: 28~30 mbar 9,4 kW 683 g/h Catégori e de gaz: II2E+3+ G20/G25 G30/G31 Destination: FR Classe:1 20/25 mbar 28-30/37 mbar BRÛLEUR RAPIDE Repère d’injecteur (1/100 mm) Puis s ance Nominale(Kw) Débit Nominal 285,7 l /h 218,1 g/h BRÛLEUR SEMI-RAPIDE...
- Page 29 Si votre appareil est réglé en usine pour être alimenté au gaz naturel avec Tuyau TFEM : Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démontez pas le raccord ni son joint déjà installés sur l’arrivée de gaz.Assurez vous que le tuyau que vous utilisez est conforme à...
- Page 30 Nous présentons nos excuses pour les dérangements quelconques causés par des contradictions mineures dans ces instructions, pouvant étre occasionnées par l’amélioration et le développement du produit. Kesa Electricals© UK:EC1N 6TE 20/03/2013...
