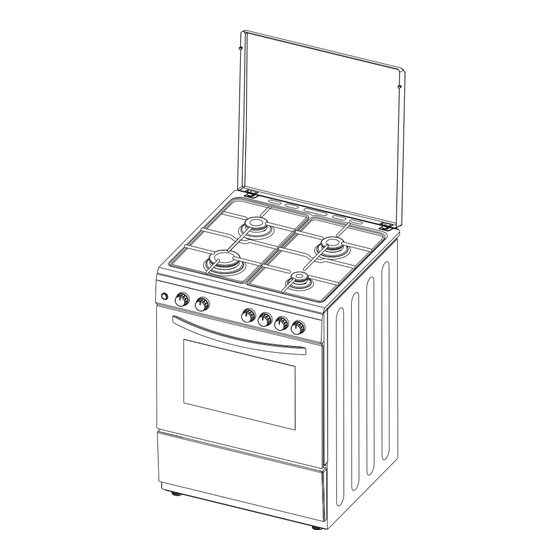

PMC57W-F MANUEL D'UTILISATION ET D'INSTALLATION CUISINIÈRE MIXTE...
Page 3
Chère cliente, cher client, Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subi des tests de qualité. Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisinière.
TABLE DES MATIÈRES 1. CARACTERISTIQUES TECHNIQUES 2. CONSIGNES DE SÉCURITÉ Mises en garde importantes Consignes de sécurité générales Avertissements d'installation Lors de l'utilisation Lors de l'utilisation: 3. INSTALLATION 3.1 Environnement d'installation de votre cuisinière 3.2 Installation de votre cuisinière 3.3 Réglage des pieds 3.4 Raccordement au gaz 3.5 Branchement électrique et sécurité...
CARACTERISTIQUES TECHNIQUES PROFON- LARGEUR HAUTEUR MODÈLE DEUR (cm) (cm) (cm) PMC57W-F Liste des parties de la cuisinière: 1- Couvercle Résistance gril 2- Plan de cuisson 11- Brûleur semi-rapide 3- Bandeau de commande 12- Brûleur rapide 4- Poignée de la porte du four 13- Brûleur auxiliaire...
2. CONSIGNES DE SÉCURITÉ LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D’UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Mises en garde importantes · Cet appareil est destiné à un usage domestique uniquement.
Page 7
2. CONSIGNES DE SÉCURITÉ · MISE EN GARDE : Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à...
2. CONSIGNES DE SÉCURITÉ Consignes de sécurité générales • La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière. • Les travaux de maintenance et d'entretien doivent être effectués exclusivement par des techniciens qualifiés.
2. CONSIGNES DE SÉCURITÉ • Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous devez faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d’un travail au dessus de votre appareil de cuisson).
2. CONSIGNES DE SÉCURITÉ Lors de l'utilisation: • Lorsque vous allumez votre four pour la première fois, une odeur se dégage des matériaux isolants et des éléments chauffants. Avant d'utiliser votre four, il est donc recommandé de le faire tourner à vide à la température maximale pendant au moins 45 minutes.
Page 11
2. CONSIGNES DE SÉCURITÉ • Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée. • ATTENTION: Avant de refermer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.
INSTALLATION Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre cuisinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles.
3. INSTALLATION Hotte Ventilateur électrique aspirante Section d'entrée Section d'entrée d'air min. 100cm d'air min. 100cm Figure 3 Figure 4 Min. 60cm HOTTE DE CUISINIÈRE Figure 5 3.2 Installation de votre cuisinière • La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (voir fig.
3. INSTALLATION Réglage des pieds Votre cuisinière possède 4 pieds réglables. Après l'avoir installée à l'emplacement voulu, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds réglables en les vissant ou dévissant (fig. 6). La cuisinière doit absolument être positionnée à...
Page 15
3. INSTALLATION Joint Raccord TFEM TFEM TFEM de pétrole Figure 7 Naturel liquéfié Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM côté cuisinière, et côté bouteille (serrer correctement à l'aide de 2 clefs comme indiqué sur schéma ci-dessus).
3. INSTALLATION 3.5 Branchement électrique et sécurité Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisinière Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur • La cuisinière est conçue pour être raccordée par un branchement permanent au réseau électrique.
3. INSTALLATION 3.6 Changement de gaz ATTENTION: Les procédures suivantes doivent être réalisées par un technicien qualifié. Votre cuisinière a été conçue pour fonctionner soit avec du gaz de pétrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs à...
Page 18
3. INSTALLATION Pendant la conversion du GPL (gaz de pétrole liquéfié) au GN (gaz naturel), la vis de dérivation doit être dévissée. Lors de la transformation de GN au GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cuisinière est débranchée du secteur et que l'alimentation de gaz est ouverte.
4. UTILISATION Utilisation de la cuisinière 4.1.1 Utilisation des brûleurs du plan de cuisson Allumage des brûleurs Les symboles des manettes sur le bandeau indiquent la position du brûleur. • Allumage manuel des brûleurs à gaz Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurité...
Page 20
4. UTILISATION Utilisation Position Arrêt Position MAXI Position MINI Intermédiaire Figure 12 Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt ( ), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Après avoir allumé le brûleur à la position «Maxi», vous avez la possibilité...
Page 21
4. UTILISATION Figure 14 Lorsque vous n'utilisez pas votre cuisinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz. AVERTISSEMENT: • Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs. •...
4. UTILISATION 4.1.2 Utilisation du four Bouton de contrôle de la fonction du four: Pour sélectionner la fonction de cuisson voulue, réglez ce bouton sur le symbole correspondant (figure 15). Le voyant de température du four reste allumé tant que le four n'a pas atteint la température réglée, puis il s'éteint.
4. UTILISATION Fonction de sole voyant du thermostat sera allumé, et la sole commencera à fonctionner. Cette fonction est idéale pour cuire les pizzas, dans la mesure où la chaleur monte depuis le fond du four et chauffe la nourriture. Cette fonction convient au chauffage des aliments plutôt qu'à leur cuisson.
4. UTILISATION 4.2 Accessoires du four • Le four est fourni avec des accessoires. Vous pouvez également utiliser des accessoires que vous avez achetés sur le marché, à condition qu'ils soient résistants à la chaleur. Vous pouvez utiliser des plats en verre, des moules à gâteaux ou encore des lèchefrites appropriés pour utilisation dans un four.
Page 25
4. UTILISATION Accessoires du four Grille La grille sert pour les grillades et pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, placez-la sur le gradin approprié et poussez-la jusqu'au fond. Lèchefrite La lèchefrite sert à cuire les ragoûts. Pour bien positionner la lèchefrite dans le four,...
NETTOYAGE ET ENTRETIEN Nettoyage Veillez à ce que toutes les manettes des brûleurs et commandes soient en position éteinte et que la cuisinière soit froide avant d'effectuer le nettoyage du four. Important: Débranchez toujours la prise électrique avant de commencer le nettoyage. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser.
Page 27
5. NETTOYAGE ET ENTRETIEN Pour démonter la porte du four Pour enlever la porte du four : • Ouvrez la porte du four (1). • Ouvrez le loquet de blocage jusqu'à la position finale (2). • Fermez la porte jusqu'à ce qu'elle soit presqu'entièrement fermée comme indiqué...
5. NETTOYAGE ET ENTRETIEN Parties émaillées: Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne les lavez pas lorsqu'elles sont encore chaudes, et n'utilisez jamais de poudres ou matériaux nettoyants abrasifs. Ne laissez pas les éléments suivants contact prolongé...
SERVICE APRES-VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente Si La cuisinière ne fonctionne pas: • Vérifiez que la cuisinière est bien raccordée à l'alimentation en gaz et que les bouteilles de butane ou de propane ne sont pas vides. •...
Page 30
TABLEAU INJECTEURS Pui s s a nce total e: G30 28~30 mba r 7,5 kW 545,1g/h Ca tégori e de ga z: II 2E+3+ G20/G25 G30/G31 Destination: FR Classe:1 20/25 mba r 28-30/37 mba r BRÛLEUR RAPIDE Repère d’injecteur (1/100 mm) Pui s s a nce Nomi na l e(Kw) Débi t Nomi na l 285,7 l /h...
Page 31
Si votre appareil est réglé en usine pour être alimenté au gaz naturel avec Tuyau TFEM : Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démontez pas le raccord ni son joint déjà installés sur l’arrivée de gaz.Assurez vous que le tuyau que vous utilisez conforme à...
Page 32
TABLE DE CUISSON INFERIEUR-SUPERIEUR GRIL RECETTES Période de Période de Position du Position du Position de Position de cuisson cuisson thermostat. thermostat. la grille la grille (min) (min) (°C) (°C) Mille- feuilles Gâteau Biscuit Boulettes de viande grillée Aliment aqueux Poulet Côtelette Bifteck...
