2.7.2
Connecteurs internes
1.
Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)
Ce connecteur accueille le câble pour lecteur de disquette (FDD). Insérez un
bout du câble dans le connecteur sur la carte mère, puis l'autre extrémité à
l'arrière du lecteur de disquette.
La Pin 5 du connecteur a été enlevée pour empêcher une mauvaise connexion
lors de l'utilisation d'un câble FDD dont la pin 5 est couverte.

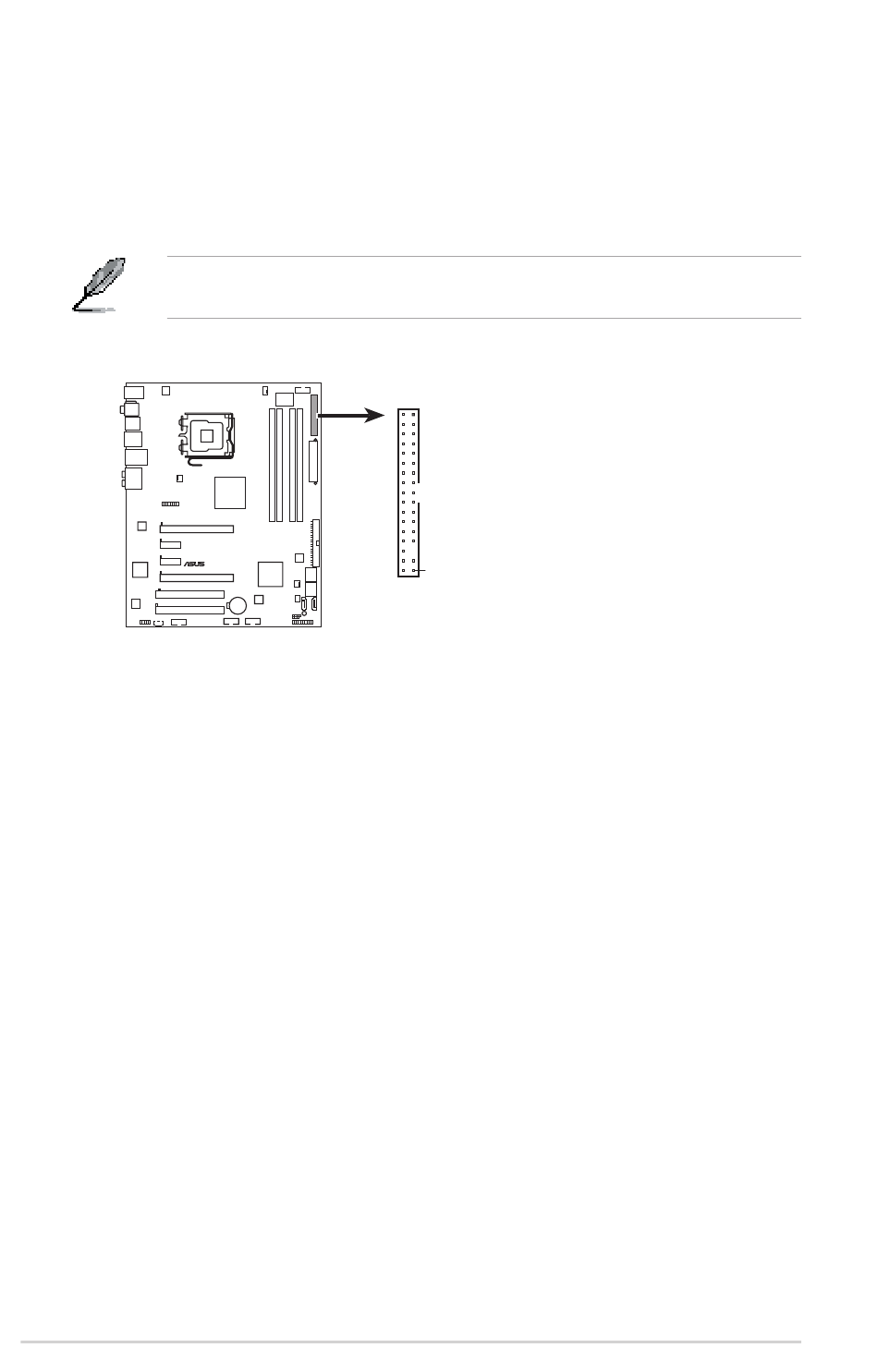

P5E3 Floppy disk drive connector
Connecteur pour lecteur
de disquettes de la P5E3
2-24
P5E3
®
FLOPPY
NOTE: Orient the red markings on
Note: Orientez les marques rouges du câble du
the floppy ribbon cable to PIN 1.
lecteur de disquettes sur la PIN 1
PIN 1
Chapitre 2: informations sur le matériel
